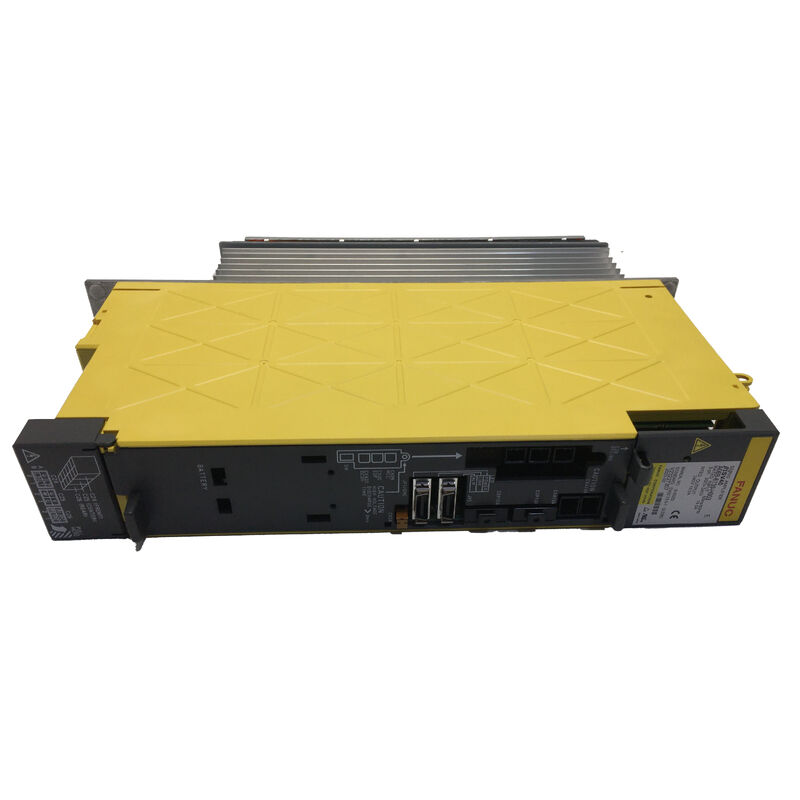

FANUC A06B-6130-H003 AC सर्वो एम्पलीफायर यूनिट — बीटा i SVM1-40i FSSB फाइबर ऑप्टिक इंटरफ़ेस के साथ

ऑर्डर करना, भुगतान और शिपिंगFANUC के सर्वो एम्पलीफायर इतिहास में एक विशिष्ट और महत्वपूर्ण स्थान रखता है। आधिकारिक तौर पर SVM1-40i (biSV-40) के रूप में नामित, यह FANUC की बीटा i सर्वो इकाइयों की पहली पीढ़ी थी — एक मील का पत्थर उत्पाद जिसने कॉम्पैक्ट, स्टैंडअलोन बीटा एम्पलीफायर आर्किटेक्चर की स्थापना की जिस पर मशीन टूल बिल्डर्स सीएनसी मशीनिंग सेंटर, टर्निंग मशीन और औद्योगिक रोबोट में छोटे-एक्सिस अनुप्रयोगों के लिए निर्भर थे।दशकों बाद भी वे मशीनें चल रही हैं। और जब यह एम्पलीफायर खराब हो जाता है, तो एक वास्तविक प्रतिस्थापन जल्दी से खोजना सबसे महत्वपूर्ण होता है।

हम A06B-6130-H003 को

नई और प्रयुक्त (निरीक्षित) स्थिति में स्टॉक करते हैं, जो 0-3 कार्य दिवसों के भीतर विश्व स्तर पर प्रेषण के लिए तैयार है।एक अग्रणी डिजाइन: पहली बीटा i इकाई

यह समझना कि 6130 श्रृंखला क्यों अलग है, यह पहचान कर शुरू होता है कि लॉन्च के समय इसमें क्या नया था। A06B-6130-H003 ने कई डिजाइन सिद्धांतों को पेश किया जिन्होंने बीटा i प्लेटफॉर्म को परिभाषित किया:

स्टैंडअलोन अंतर्निहित बिजली की आपूर्ति।

अल्फा मॉड्यूलर श्रृंखला के विपरीत, जिसे कई ड्राइव एक्सल पर साझा की जाने वाली एक अलग बिजली आपूर्ति मॉड्यूल की आवश्यकता होती है, biSV-40 अपने स्वयं के आंतरिक बिजली चरण को वहन करता है। इस स्वतंत्रता का मतलब है कि इकाई को मशीन पर किसी भी बिंदु पर स्थापित किया जा सकता है — यह जिस एक्सल को चलाता है उसके पास — एक केंद्रीकृत बिजली मॉड्यूल पर वापस जाए बिना। मशीन टूल बिल्डर्स के लिए, उस स्वतंत्रता ने स्वच्छ यांत्रिक डिजाइन खोले, विशेष रूप से ATC (स्वचालित टूल चेंजर), बुर्ज और रोटरी टेबल जैसे एक्सल पर जो मुख्य ड्राइव कैबिनेट से दूर स्थित होते हैं।FSSB फाइबर ऑप्टिक संचार।

6130-H003 FANUC के हाई-स्पीड FSSB (Fanuc Serial Servo Bus) फाइबर ऑप्टिक इंटरफ़ेस के माध्यम से सीएनसी कंट्रोलर से जुड़ता है। फाइबर ऑप्टिक ट्रांसमिशन स्वाभाविक रूप से विद्युत रूप से शोर वाले मशीन वातावरण में महत्वपूर्ण विद्युत चुम्बकीय हस्तक्षेप से प्रतिरक्षित है, और तंग सर्वो लूप क्लोजर के लिए आवश्यक कम-विलंबता स्थिति प्रतिक्रिया प्रदान करता है। यह वही संचार बैकबोन है जिसका उपयोग अल्फा श्रृंखला में किया जाता है, जो बीटा i को अधिक कॉम्पैक्ट पैकेज में पूर्ण-पैमाने पर सर्वो सिस्टम की सटीक प्रदर्शन क्षमता प्रदान करता है।तकनीकी विनिर्देश

पैरामीटर

इकाई के अंदर: आपको क्या मिल रहा है

A06B-6130-H003 में तीन मुख्य आंतरिक असेंबली शामिल हैं: एक

50A ट्रांजिस्टर पावर मॉड्यूल, एक वायरिंग बोर्ड (A16B-3200-0512), और एक नियंत्रण/इंटरफ़ेस कार्ड (A20B-2101-005x)। ये बोर्ड अलग से उपलब्ध नहीं हैं — इकाई एक एकीकृत असेंबली के रूप में शिप और सर्विस की जाती है।अलग से उपलब्ध स्पेयर घटकों में प्रतिस्थापन ट्रांजिस्टर, आंतरिक फ्यूज और ड्राइव के कूलिंग फैन शामिल हैं। दीर्घकालिक रखरखाव योजना पर विचार करने वाले खरीदारों के लिए, शेल्फ पर एक ज्ञात-अच्छी एम्पलीफायर इकाई — उपभोज्य स्पेयर पार्ट्स के साथ — इस ड्राइव को चलाने वाली मशीनों पर भविष्य के डाउनटाइम को कम करने के लिए सबसे व्यावहारिक तरीका है।

इकाई में अंतर्निहित लीकेज करंट डिटेक्शन और एक अलार्म आउटपुट फ़ंक्शन भी शामिल है, जो प्रारंभिक चेतावनी क्षमता प्रदान करता है जो रखरखाव टीमों को अधिक व्यापक क्षति में बढ़ने से पहले डाउनस्ट्रीम मोटर या केबल दोषों की पहचान करने में मदद करता है।

6130 अन्य बीटा श्रृंखला ड्राइव की तुलना में कैसे है

बीटा श्रृंखला एम्पलीफायर की तलाश करने वाले खरीदार कभी-कभी कई 6130 वेरिएंट और आसन्न श्रृंखला संख्याओं का सामना करते हैं। एक त्वरित अभिविन्यास:

6130 श्रृंखला के भीतर

, H003 पहली पीढ़ी के बीटा i लाइन में मध्य-आउटपुट वेरिएंट है। H002 (biSV-20) छोटे मोटरों के लिए कम आउटपुट करंट पर संचालित होता है, जबकि H004 उच्च करंट रेंज को संभालता है। ये विनिमेय नहीं हैं — हमेशा पूर्ण भाग संख्या का मिलान करें।6132 श्रृंखला (जैसे H003 और H004) एक बाद की पीढ़ी के बीटा एम्पलीफायर लाइन का प्रतिनिधित्व करती है। 6132 श्रृंखला में FSSB और I/O लिंक दोनों वेरिएंट शामिल हैं, जबकि 6130 श्रृंखला विशेष रूप से FSSB है। यदि आपकी मशीन का दस्तावेज़ीकरण A06B-6130-H003 निर्दिष्ट करता है, तो 6132-श्रृंखला इकाई एक मान्य विकल्प नहीं है।

ऑर्डर करना, भुगतान और शिपिंगDHL और FedEx के माध्यम से विश्वव्यापी प्रेषण। अधिकांश ऑर्डर भुगतान की पुष्टि के बाद 0 से 3 कार्य दिवसों

के भीतर हमारी सुविधा से प्रस्थान करते हैं। मल्टी-आइटम ऑर्डर संयुक्त शिपिंग के लिए योग्य हैं।

भुगतान विकल्प:बैंक ट्रांसफर (T/T) — सभी ऑर्डर मूल्यों के लिए स्वीकार्यपेपैल — $500 तक के ऑर्डर के लिए

वेस्टर्न यूनियन — सभी ऑर्डर मूल्यों के लिए स्वीकार्य

• गंतव्य पर सीमा शुल्क और आयात कर खरीदार की जिम्मेदारी है। शिपिंग लागत अनुमान की आवश्यकता है? ऑर्डर करने से पहले हमसे संपर्क करें और हम आपके देश के लिए विवरण की पुष्टि करेंगे।
• वारंटी और रिटर्न
• स्थिति

वारंटी अवधि

नई / अप्रयुक्त

गलत स्थापना, बेमेल मोटर कॉन्फ़िगरेशन, या डिलीवरी के बाद भौतिक क्षति के कारण होने वाली विफलताएं वारंटी कवरेज के दायरे से बाहर हैं। यदि आप अनिश्चित हैं कि यह आपकी मशीन के लिए सही इकाई है या नहीं, तो ऑर्डर करने से पहले संपर्क करें।अक्सर पूछे जाने वाले प्रश्नQ1: 6130-H003 और 6132-H003 समान दिखते हैं — क्या मैं एक को दूसरे के स्थान पर उपयोग कर सकता हूँ?

नहीं। कुछ दृश्य समानताएं साझा करने और दोनों बीटा सर्वो परिवार से संबंधित होने के बावजूद, 6130 और 6132 श्रृंखला विनिमेय नहीं हैं। सबसे महत्वपूर्ण अंतर नियंत्रण इंटरफ़ेस है: 6130-H003 FSSB (फाइबर ऑप्टिक सीरियल सर्वो बस) का उपयोग करता है, जबकि 6132-H003 PMM के माध्यम से I/O लिंक का उपयोग करता है। कनेक्टर कॉन्फ़िगरेशन, आंतरिक फर्मवेयर और संचार प्रोटोकॉल अलग हैं। 6130 के लिए डिज़ाइन की गई मशीन में 6132 इकाई को प्रतिस्थापित करने से ड्राइव और सीएनसी के बीच संचार विफलता होगी। हमेशा एक सटीक भाग संख्या मिलान के साथ बदलें।

Q2: मेरी मशीन एटीसी या बुर्ज पर A06B-6130-H003 का उपयोग करती है — क्या यह एक विशिष्ट अनुप्रयोग है?

हाँ, बहुत विशिष्ट। biSV-40 की स्टैंडअलोन बिजली आपूर्ति डिजाइन विशेष रूप से मशीन टूल बिल्डर्स को दूरस्थ एक्सल के करीब ड्राइव को भौतिक रूप से रखने में लचीलापन देने के लिए थी। स्वचालित टूल चेंजर, बुर्ज इंडेक्सर और पैलेट तंत्र ठीक उसी तरह के अनुप्रयोग हैं जिनके लिए यह इकाई डिज़ाइन की गई थी — एक्सल जो यांत्रिक रूप से मुख्य सर्वो कैबिनेट से दूर स्थित हैं लेकिन फिर भी FSSB-आधारित क्लोज्ड-लूप नियंत्रण की सटीकता की आवश्यकता होती है। सीएनसी से वापस जुड़ने वाली फाइबर ऑप्टिक केबल सिग्नल क्षरण के बिना तांबे-आधारित सर्वो फीडबैक की तुलना में लंबी दूरी तक चल सकती है, जो इन दूरस्थ स्थानों के लिए अच्छी तरह से अनुकूल है।

Q3: A06B-6130-H003 किन FANUC CNC कंट्रोलर के साथ संगत है?

biSV-40 को मुख्य रूप से FANUC के 0i-C और 0i-D श्रृंखला सीएनसी कंट्रोलर के साथ-साथ 3x-i श्रृंखला के साथ उपयोग के लिए डिज़ाइन किया गया था। संगतता अंततः विशिष्ट सीएनसी के भीतर सॉफ्टवेयर कॉन्फ़िगरेशन और एक्सल असाइनमेंट पर निर्भर करती है। एक प्रत्यक्ष प्रतिस्थापन परिदृश्य के लिए — जहां आपकी मशीन पर मूल इकाई A06B-6130-H003 थी — प्रतिस्थापन परिभाषा के अनुसार उसी कंट्रोलर के साथ संगत होगा। यदि आप इस एम्पलीफायर को किसी भिन्न मशीन या कंट्रोलर कॉन्फ़िगरेशन में एकीकृत कर रहे हैं, तो अपने सिस्टम के दस्तावेज़ीकरण के साथ FSSB एक्सल मैपिंग को सत्यापित करें।

Q4: सबसे आम दोष लक्षण क्या हैं जो इंगित करते हैं कि A06B-6130-H003 विफल हो गया है?

सबसे लगातार विफलता प्रस्तुतियों में शामिल हैं: सीएनसी पर एक्सल सर्वो अलार्म बिना मोटर मूवमेंट के, मोटर या केबल में कोई मिलान दोष न होने पर एम्पलीफायर का एलईडी अलार्म स्थिति दिखाना, प्रभावित एक्सल पर FSSB संचार का नुकसान, और निरीक्षण पर फ्यूज उड़ने या ट्रांजिस्टर ज़्यादा गरम होने के दृश्य प्रमाण। biSV-40 एक एलईडी अलार्म डिस्प्ले का उपयोग करता है — कुछ ड्राइव के विपरीत जिनमें संख्यात्मक रीडआउट होते हैं — इसलिए ड्राइव दोषों को मोटर या फीडबैक दोषों से अलग करने के लिए एलईडी पैटर्न को सीएनसी के अलार्म इतिहास के साथ क्रॉस-रेफरेंसिंग की आवश्यकता होती है। यदि सीएनसी इस एक्सल से विशेष रूप से जुड़े हार्डवेयर अलार्म की रिपोर्ट करता है, और मोटर वाइंडिंग सामान्य परीक्षण करती है, तो एम्पलीफायर आमतौर पर संभावित कारण होता है।

Q5: क्या A06B-6130-H003 इकाई का स्पेयर स्टॉक करना उचित है, या आवश्यकतानुसार एक स्रोत करना बेहतर है?

उन सुविधाओं के लिए जो मशीनों को चलाती हैं जहां यह एम्पलीफायर एक उत्पादन-महत्वपूर्ण एक्सल पर है, कम से कम एक स्पेयर रखना आम तौर पर निवेश के लायक है। 6130 श्रृंखला एक पुरानी पीढ़ी की ड्राइव है, और जबकि स्टॉक उपलब्ध है, लीड टाइम अप्रत्याशित हो सकते हैं — विशेष रूप से नई इकाइयों के लिए। प्रतिस्थापन के आने की प्रतीक्षा करते समय उत्पादन डाउनटाइम के एक दिन की लागत आमतौर पर स्पेयर की लागत से कई गुना अधिक होती है। यदि आपकी मशीन दूसरी या तीसरी शिफ्ट चलाती है, या यदि यह एक्सल आपके उत्पादन प्रवाह के महत्वपूर्ण पथ पर है, तो हम एक स्पेयर इकाई को प्रतिक्रिया खरीद के बजाय एक रखरखाव संपत्ति के रूप में मानने की सलाह देंगे।
