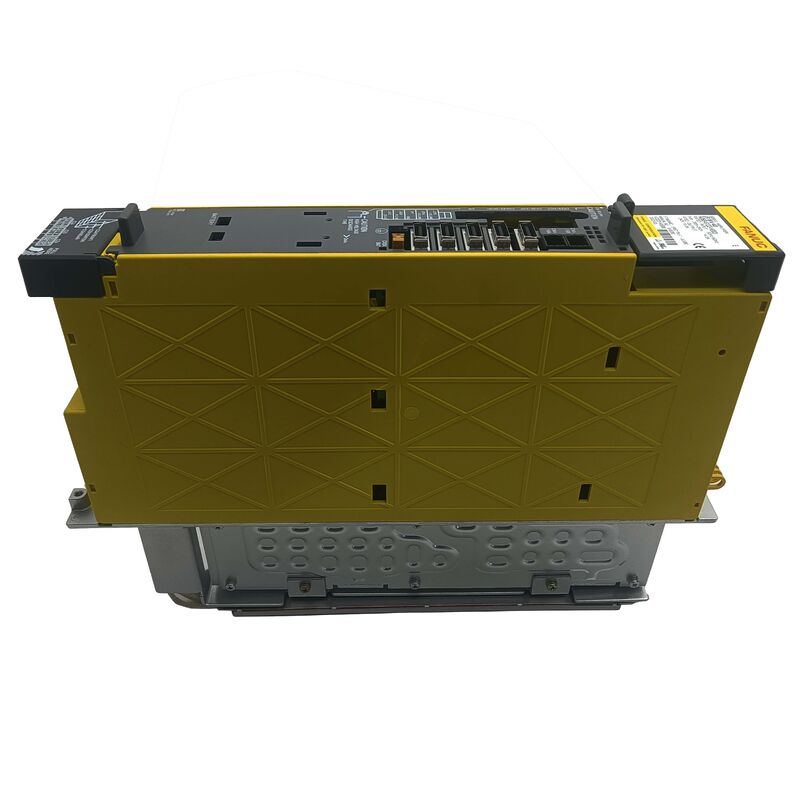

FANUC A06B-6132-H003 एसी सर्वो एम्पलीफायर यूनिट I/O लिंक इंटरफेस के साथ बीटा आई सीरीज biSV-40

हर FANUC सर्वो एम्पलीफायर एक ही तरह से काम नहीं करता है।A06B-6132-H003आधिकारिक तौर पर नामितBSVM1-40i (biSV-40)एक एकल-अक्ष बीटा श्रृंखला सर्वो ड्राइव एक अंतर्निहित बिजली की आपूर्ति और एक मौलिक रूप से मानक एफएसएसबी आधारित एम्पलीफायरों से अलग नियंत्रण वास्तुकला के साथ है। यदि आपकी मशीन इस इकाई का उपयोग करती है,यह समझना कि इसे क्या अलग करता है, उतना ही महत्वपूर्ण है जितना कि एक आपूर्तिकर्ता ढूंढना जो वास्तव में स्टॉक में है.

हम दोनों में इस मॉडल ले जाते हैंनई और प्रयुक्त (जांच की गई) स्थिति, 3 कार्य दिवसों में भेज दिया जाएगा।

biSV-40 को अलग क्या बनाता हैः I/O लिंक आर्किटेक्चर

बीटा और अल्फा परिवारों में अधिकांश FANUC सर्वो एम्पलीफायर FSSB ¢ FANUC के सीरियल सर्वो बस के माध्यम से सीएनसी नियंत्रक के साथ संवाद करते हैं। A06B-6132-H003 एक अलग मार्ग लेता है।

यह इकाई FANUC नियंत्रणों से कनेक्ट होती हैI/O लिंक इंटरफ़ेस, PMM (पावर मोशन मैनेजर) या संगत I/O लिंक मास्टर के माध्यम से रूट किया जाता है। This architecture gives the biSV-40 a degree of locational independence that FSSB-based drives don't have — machine tool builders can position this amplifier away from the main drive cabinet without needing to run high-speed servo feedback lines back to a central moduleइस लचीलेपन ने इसे पैलेट चेंजर्स, डोर एक्ट्यूएटर, टूल मैगज़ीन ड्राइव,और अन्य सहायक गति कार्य जहां सर्वो अक्ष मुख्य मशीन नियंत्रक से भौतिक रूप से दूर है.

It also means the 6132-H003 can interface not only with FANUC CNC systems but with compatible PLCs and robot controllers that support the I/O Link protocol — extending its application range beyond pure CNC environments.

मुख्य तकनीकी डेटा

इस मॉडल पर उपलब्धता में उतार-चढ़ाव होता है। आदेश देने से पहले वर्तमान स्टॉक की पुष्टि करने के लिए हमसे सीधे संपर्क करें।

खरीदारों के लिए व्यावहारिक विचार

H003 एक कम आउटपुट वाला संस्करण है।6132 श्रृंखला के भीतर, H003 13.6 A का एक नामित आउटपुट संभालता है और छोटे बीटा सर्वो मोटर्स के लिए अभिप्रेत है।यह एक मोटर है कि इस रेटिंग से अधिक है के साथ जोड़ा जा रहा है ओवरकरंट विफलताओं को ट्रिगर या समय से पहले ड्राइव विफलता का कारण होगा- आदेश देने से पहले यह सुनिश्चित करें कि आपके मोटर का नाममात्र धारा इस सीमा के भीतर आता है।

इकाई के काम करने से पहले पैरामीटर लोड किए जाने चाहिए।यह एक महत्वपूर्ण बिंदु है जो कुछ खरीदारों को अलार्म से पकड़ता है।biSV-40 को सीएनसी नियंत्रक या समकक्ष प्रोग्रामिंग उपकरण से सर्वो पैरामीटर लोड करने की आवश्यकता होती है, इससे पहले कि ड्राइव स्थापना के बाद कार्यात्मक हो जाए. एक प्रतिस्थापन इकाई आपूर्ति रिक्त बॉक्स से सीधे काम नहीं करेगा. आपकी मशीन के पैरामीटर बैकअप या FANUC पैरामीटर सेटअप प्रक्रिया कमीशनिंग प्रक्रिया के हिस्से के रूप में आवश्यक है.

I/O लिंक इंटरफ़ेस को सही पते की आवश्यकता होती है।I/O लिंक नेटवर्क पर प्रत्येक biSV-40 को एक अद्वितीय नोड पता आवंटित किया जाना चाहिए। प्रतिस्थापन के दौरान,सुनिश्चित करें कि नई इकाई के नोड पते को कॉन्फ़िगरेशन से मेल खाने के लिए सेट किया गया है जो आपकी मशीन की उम्मीद करती है गलत पते के परिणामस्वरूप ड्राइव और सीएनसी के बीच संचार त्रुटियां होंगी.

अंतर्निहित रिसाव का पता लगाने और अलार्म कार्यमानक के रूप में शामिल हैं, डायग्नोस्टिक फीडबैक प्रदान करते हैं जो रखरखाव टीमों को कनेक्टेड मोटर और केबलिंग में खराबी को अधिक गंभीर विफलताओं में बढ़ने से पहले खोजने में मदद करते हैं।

अन्य 6132 वेरिएंट की तुलना में

खरीदारों के लिए जो खोज के दौरान कई 6132 भाग संख्याओं का सामना कर सकते हैं, यहाँ परिवार के भीतर H003 कैसे बैठता हैः

दH002H003 की तुलना में कम आउटपुट वाला एक संस्करण है, जो छोटे मोटर्स के लिए भी उपयुक्त है।H003(इस इकाई) 13.6 ए पर मध्य-निम्न शक्ति सीमा को कवर करता है।H004इनकी तुलना में अधिक आउटपुट क्षमता के लिए कदम उठाते हैं। ये विनिमेय नहीं होते हैं। नामित धारा में अंतर सीधे प्रभावित करता है कि कौन से सर्वो मोटर सुरक्षित रूप से संचालित किए जा सकते हैं।हमेशा मूल भाग संख्या से मेल खाता है जब एक प्रतिस्थापन सोर्सिंग.

शिपिंग, भुगतान और ऑर्डर

डीएचएल और फेडएक्स के माध्यम से दुनिया भर में जहाज के आदेश, आम तौर पर के भीतर0 से 3 कार्यदिवसबहु-आइटम ऑर्डर के लिए संयुक्त शिपिंग उपलब्ध है।

भुगतान के तरीके:

• सभी ऑर्डर मूल्यों के लिए बैंक ट्रांसफर (टी/टी)
• पेपैल $500 और उससे कम के ऑर्डर के लिए
• वेस्टर्न यूनियन सभी ऑर्डर मूल्यों के लिए

आयात शुल्क, सीमा शुल्क, और अन्य गंतव्य देश शुल्क खरीदार की जिम्मेदारी है। यदि आपको अपने विशिष्ट देश के लिए शिपिंग लागत का अनुमान चाहिए तो ऑर्डर करने से पहले हमसे संपर्क करें।

वारंटी और वापसी

रिटर्न उन इकाइयों के लिए स्वीकार किए जाते हैं जो क्षतिग्रस्त, अधूरे, या वर्णित नहीं हैं और उन इकाइयों के लिए जो भीतर गैर-कार्यात्मक पाए जाते हैंवितरण के 4 दिनआइटम मूल स्थिति में वारंटी लेबल के साथ बरकरार लौटाया जाना चाहिए। वापसी शिपिंग खरीदार के खर्च पर है।

गलत स्थापना, पैरामीटर लोडिंग त्रुटियों, या वितरण के बाद भौतिक क्षति के कारण विफलता वारंटी कवरेज के बाहर हैं. यदि आप संगतता या स्थापना आवश्यकताओं के बारे में अनिश्चित हैं,खरीदने से पहले हमसे संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: मेरी मशीन A06B-6132-H003 का उपयोग एक सहायक अक्ष के रूप में करती है जैसे कि पैलेट चेंजर क्यों यह ड्राइव मुख्य सर्वो अक्षों से एक अलग इंटरफ़ेस का उपयोग करता है?

यह डिजाइन का इरादा है. biSV-40 विशेष रूप से सहायक और दूरस्थ अक्ष अनुप्रयोगों के लिए बनाया गया था जहां मुख्य सर्वो कैबिनेट से ड्राइव का पता लगाना यांत्रिक रूप से सुविधाजनक है.एफएसएसबी के बजाय आई/ओ लिंक इंटरफ़ेस का उपयोग करके, the drive connects to the CNC's I/O Link master network — the same infrastructure used for I/O modules and peripheral devices — which has much less demanding cable routing requirements than high-speed FSSB servo bus wiringयह इसे पैलेट चेंजर्स, रोटरी टेबल और टूल मैगज़ीन इंडेक्सर्स जैसे कुल्हाड़ियों के लिए एक व्यावहारिक समाधान बनाता है।

प्रश्न 2: क्या मुझे विफल A06B-6132-H003 को बदलने से पहले पैरामीटर का बैकअप लेने की आवश्यकता है?

हाँ, दृढ़ता से अनुशंसा की. सर्वो मापदंडों जो अक्ष व्यवहार को परिभाषित करते हैंI/O लिंक नोड का पता, एम्पलीफायर के बजाय सीएनसी कंट्रोलर में संग्रहीत होता है. लेकिन प्रतिस्थापन प्रक्रिया शुरू होने से पहले एक पुष्ट बैकअप होने से डेटा हानि के किसी भी जोखिम को रोका जाता है और कमीशन प्रक्रिया को तेज किया जाता है.यदि आपके सीएनसी में पैरामीटर बैकअप फ़ंक्शन है (जो अधिकांश आधुनिक FANUC नियंत्रक करते हैं)यदि विफल ड्राइव नियंत्रक की त्रुटि का कारण है जो बैकअप को रोकता है, तो आगे बढ़ने से पहले अपने FANUC समर्थन संसाधन से संपर्क करें.

प्रश्न 3: क्या A06B-6132-H003 गैर-FANUC स्वचालन प्रणालियों से जुड़ सकता है?

इस ड्राइव द्वारा प्रयुक्त I/O लिंक प्रोटोकॉल FANUC स्वामित्व वाला है, लेकिन यह कुछ गैर-FANUC पीएलसी और रोबोट नियंत्रकों द्वारा समर्थित है जो I/O लिंक मास्टर कार्यक्षमता को लागू करते हैं।क्या एक विशिष्ट गैर-FANUC प्रणाली इस ड्राइव के साथ संवाद कर सकते हैं उस प्रणाली के I/O लिंक कार्यान्वयन और संगतता पर निर्भर करता है. व्यवहार में, A06B-6132-H003 इकाइयों का विशाल बहुमत FANUC सीएनसी वातावरण में उपयोग किया जाता है. यदि आप एक गैर-FANUC प्रणाली के साथ एकीकरण का मूल्यांकन कर रहे हैं,इस ड्राइव के लिए प्रतिबद्ध करने से पहले अपने सिस्टम के प्रलेखन के साथ प्रोटोकॉल संगतता सत्यापित करें.

Q4: biSV-40 के लिए सामान्य विफलता मोड क्या है, और ड्राइव को बदलने से पहले मुझे क्या जांचना चाहिए?

सामान्य विफलता लक्षणों में अक्ष संचार का नुकसान (आई/ओ लिंक संचार अलार्म), ओवरकंट्रेंट दोष और सक्षम करने में विफलता शामिल हैं। एम्पलीफायर को बदलने से पहले, it's worth checking the I/O Link cable connections and verifying the motor is not short-circuited or mechanically seized — either of which can damage the drive's output stage and cause the same symptoms. ड्राइव पर निर्मित अलार्म डिस्प्ले खुद एक गलती कोड दिखाएगा;एक प्रतिस्थापन आदेश देने से पहले FANUC के अलार्म संदर्भ में उस कोड को देखने से पुष्टि हो सकती है कि एम्पलीफायर मूल कारण है या डाउनस्ट्रीम दोष का लक्षण है.

Q5: क्या आपके द्वारा आपूर्ति की जाने वाली प्रयुक्त इकाई का परीक्षण एक वास्तविक I/O लिंक परीक्षण सेटअप पर किया गया है, या केवल दृश्य निरीक्षण किया गया है?

सूचीबद्ध होने से पहले हमारी प्रयुक्त इकाइयों का कार्यात्मक निरीक्षण किया जाता है।विशेष रूप से I/O लिंक बीटा श्रृंखला के एम्पलीफायरों के लिए, जिनकी कमीशनिंग आवश्यकताएं एफएसएसबी ड्राइव की तुलना में अधिक जटिल हैं, हम सत्यापित करते हैं कि यूनिट डिस्पैच से पहले परिचालन में है. प्रयुक्त इकाइयों को प्राप्ति की तारीख से 3 महीने की वारंटी द्वारा समर्थित किया जाता है। यदि एक इकाई पहले से मौजूद दोष के कारण वारंटी अवधि के भीतर विफल हो जाती है, तोहम इस पृष्ठ पर वर्णित शर्तों के तहत वापसी और प्रतिस्थापन को संभालते हैं.

स्टॉक की जाँच करें या बोली का अनुरोध करें:सुश्री एमी से संपर्क करेंsales01@sande-elec.comस्काइप:sandesales01टेलीफोनः +86 18620505228
