औद्योगिक सर्वो मोटर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-0032-B577 |
पार्ट नंबर: A06B-0032-B577
सीरीज: BETA AC सर्वो मोटर
मॉडल: B2 / 3000
स्थिति: नया / नवीनीकृत / एक्सचेंज उपलब्ध
यह Fanuc A06B-0032-B577 एक कॉम्पैक्ट BETA सीरीज AC सर्वो मोटर है — मॉडल B2/3000 — जो छोटे सीएनसी मशीन टूल्स की हल्की एक्सिस ड्राइव आवश्यकताओं के लिए विशेष रूप से निर्मित है। 200 हर्ट्ज पर 3-फेज 176 V सप्लाई पर 3,000 RPM तक चलने वाली, और 0.5 kW निरंतर आउटपुट पर रेटेड, यह एक ऐसी मोटर है जो अपनी सीमा जानती है।
इसे कभी भी भारी सैडल को धकेलने या आक्रामक कटिंग बलों का विरोध करने के लिए डिज़ाइन नहीं किया गया था। इसका काम कॉम्पैक्ट लेथ, छोटी ड्रिलिंग मशीनों और समर्पित सिंगल-पर्पस सीएनसी उपकरणों पर सटीक, दोहराने योग्य एक्सिस मोशन प्रदान करना था, जहां मैकेनिकल लोड मामूली होते हैं, इंस्टॉलेशन स्पेस तंग होता है, और एक्सिस को शिफ्ट दर शिफ्ट मज़बूती से अपना काम करने की आवश्यकता होती है।

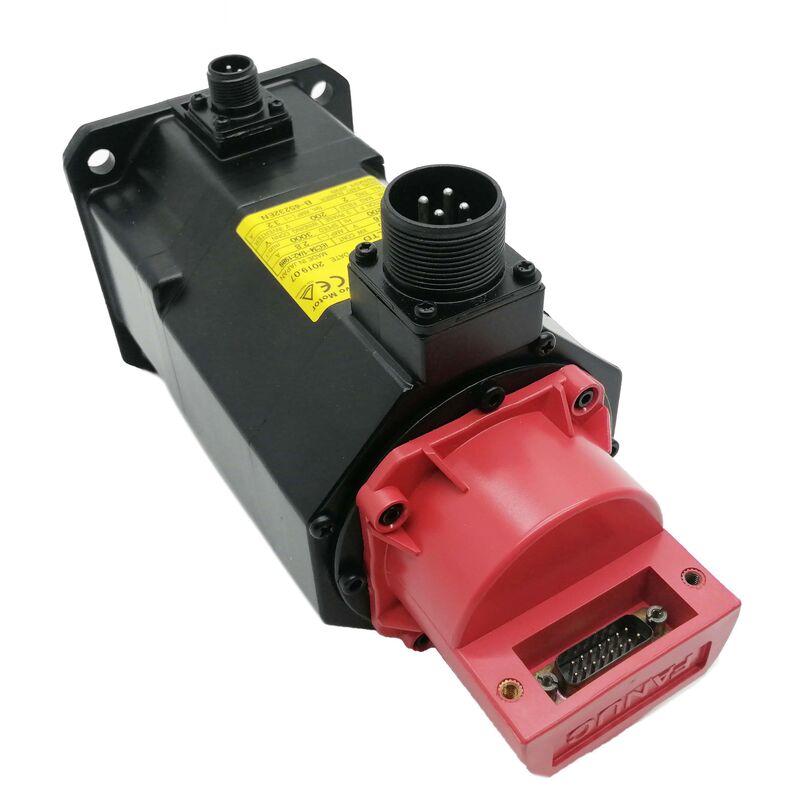

लाल एंड कैप इस BETA पीढ़ी का विज़ुअल मार्कर है, और दो विशेषताएं A06B-0032-B577 को अन्य B2/3000 वेरिएंट से अलग करती हैं: एक टेपर्ड आउटपुट शाफ्ट और स्टैंडर्ड ऑयल सील।
दोनों विशेष ड्राइव ट्रेन कॉन्फ़िगरेशन और ऑपरेटिंग वातावरण के लिए विशिष्ट हैं, और दोनों को निर्दिष्ट या प्रतिस्थापन सोर्स करते समय महत्वपूर्ण हैं। किसी भी एक को गलत करने का मतलब एक मैकेनिकल मिसमैच है जो मूल दोष को हल करने के बजाय इंस्टॉलेशन में देरी करता है।
| पैरामीटर | मान |
|---|---|
| आउटपुट पावर | 0.5 kW |
| सप्लाई | 3-फेज, 176 V |
| रेटेड फ्रीक्वेंसी | 200 Hz |
| अधिकतम गति | 3,000 RPM |
| शाफ्ट टाइप | टेपर्ड शाफ्ट |
| सीलिंग | स्टैंडर्ड ऑयल सील |
| सीरीज | BETA |
| मॉडल | B2 / 3000 |
| एंड कैप | लाल (BETA जनरेशन) |
| एप्लीकेशन | सीएनसी एक्सिस ड्राइव — छोटे मशीन टूल्स |
औद्योगिक मोटर सोर्सिंग में "छोटे" को एक समझौता मानने की प्रवृत्ति होती है। B2/3000 के साथ, यह एक डिज़ाइन स्थिति है। Fanuc ने विशेष रूप से मशीन टूल एप्लीकेशन्स के लिए BETA सीरीज को इंजीनियर किया है जहां एक्सिस लोड ALPHA परिवार के लिए आकार से नीचे आते हैं — और जहां एक ओवरसाइज़्ड मोटर फिट करने से अपनी समस्याएं पैदा होती हैं: अतिरिक्त जड़ता, बड़े कपलिंग की आवश्यकताएं, एम्पलीफायर मॉड्यूल को सप्लाई करने की तुलना में अधिक ड्राइव करंट, और एक मोटर जो अपनी थर्मल क्षमता से काफी नीचे चल रही है।
3,000 RPM पर 0.5 kW आउटपुट कॉम्पैक्ट सीएनसी प्लेटफॉर्म पर पाए जाने वाले बॉलस्क्रू ड्राइव, पोजिशनिंग मैकेनिज्म और लाइट-ड्यूटी फीड एक्सिस के लिए उपयुक्त है। 200 हर्ट्ज रेटेड फ्रीक्वेंसी पर, सर्वो एम्पलीफायर ड्राइव की स्थितियां उत्पन्न करता है जिनकी मोटर को अपनी पूरी गति रेंज को साफ-सुथरा प्राप्त करने के लिए आवश्यकता होती है।
यह पूरी तरह से ड्राइव सिस्टम के भीतर संभाला जाता है — मशीन का सप्लाई कनेक्शन स्टैंडर्ड औद्योगिक वोल्टेज है, और 200 हर्ट्ज आंकड़ा एक आंतरिक ऑपरेटिंग पैरामीटर है, न कि सप्लाई की आवश्यकता।
B2 पदनाम BETA टॉर्क पदानुक्रम के हल्के छोर पर स्थित है। जिस वर्ग की मशीन में यह मोटर फिट की गई थी, उसके लिए यह बिल्कुल सही है। अपने लोड से अच्छी तरह मेल खाने वाली मोटर ठंडी चलती है, कम करंट खींचती है, और आम तौर पर उसी काम को करने वाली ओवरसाइज़्ड यूनिट से अधिक समय तक चलती है।
टेपर्ड शाफ्ट A06B-0032-B577 की परिभाषित मैकेनिकल विशेषता है, और यह वह विशेषता है जो एक अनभिज्ञ प्रतिस्थापन ऑर्डर को सबसे अधिक फंसा सकती है।
एक सीधे शाफ्ट — प्लेन या कीड — के विपरीत, एक टेपर्ड शाफ्ट मेटिंग कंपोनेंट के साथ एक सेल्फ-सेंटरिंग, हाई-फ्रिक्शन इंटरफेरेंस फिट बनाने के लिए एक प्रिसिजन-ग्राउंड कोनिकल प्रोफाइल का उपयोग करता है। इस शाफ्ट टाइप के लिए डिज़ाइन किए गए पुली, कपलिंग और ड्राइव एलिमेंट कीवे या क्लैंपिंग कॉलर पर अकेले निर्भर किए बिना कॉन्सेंट्रिक रूप से बैठते हैं, और उन्हें टेपर एंगेजमेंट को सही ढंग से तोड़ने पर साफ-सुथरा हटाया और फिर से स्थापित किया जा सकता है।
स्पिंडल और प्रिसिजन पोजिशनिंग एप्लीकेशन्स में जहां कॉन्सेंट्रिसिटी और न्यूनतम शाफ्ट रनआउट महत्वपूर्ण हैं, टेपर्ड शाफ्ट एक वेरिएंट सुविधा के बजाय एक जानबूझकर इंजीनियरिंग विकल्प है। इस शाफ्ट टाइप के आसपास डिज़ाइन की गई मशीनों में कंपोनेंट्स — पुली, कपलिंग हब, कॉलेट-स्टाइल एडॉप्टर — टेपर एंगल से मेल खाने के लिए बोर किए गए होंगे।
उस स्थिति में एक सीधे शाफ्ट मोटर को फिट करने के लिए उन कंपोनेंट्स को बदलने की आवश्यकता होती है, जो मोटर स्वैप को एक महत्वपूर्ण बड़े काम में बदल देता है। प्रतिस्थापन ऑर्डर करने से पहले हमेशा स्थापित मोटर पर शाफ्ट टाइप सत्यापित करें।
A06B-0032-B577 पर फिट की गई स्टैंडर्ड ऑयल सील मोटर के बेयरिंग कैविटी और आंतरिक कंपोनेंट्स को सीएनसी मशीनिंग वातावरण में नियमित रूप से पाए जाने वाले हवा से फैलने वाले संदूषण, कूलेंट मिस्ट और महीन कणों से बचाती हैं।
इस कॉम्पैक्ट मोटर पर, बेयरिंग संदूषण समय से पहले विफलता के प्राथमिक कारणों में से एक है — बेयरिंग कैविटी छोटी होती है, और महीन अपघर्षक या कूलेंट का मामूली प्रवेश भी स्नेहन को जल्दी तोड़ देता है।
स्टैंडर्ड ऑयल सील उन छोटे मशीन टूल्स की ऑपरेटिंग स्थितियों को कवर करती हैं जिनके लिए यह मोटर डिज़ाइन की गई थी। वे उच्च दबाव वाले कूलेंट जेट एक्सपोजर या निरंतर विसर्जन के लिए रेटेड नहीं हैं — उन स्थितियों वाले एप्लीकेशन्स के लिए उच्च-रेटेड इनग्रेस प्रोटेक्शन लेवल की आवश्यकता होगी।
एक कॉम्पैक्ट सीएनसी लेथ या ड्रिलिंग मशीन के विशिष्ट इंस्टॉलेशन वातावरण के लिए, ऑयल सील विनिर्देश उपयुक्त है और इन एप्लीकेशन्स में B2/3000 के लंबे सर्विस इतिहास में पर्याप्त साबित हुआ है।
किसी भी प्रयुक्त यूनिट पर सील की स्थिति की जांच करना उचित है। एक कठोर, फटा हुआ, या घिसा हुआ शाफ्ट सील तब एक सीधा रखरखाव आइटम होता है जब मोटर मशीन से बाहर होती है, और नवीनीकरण के दौरान इसे संबोधित करने से धीमी बेयरिंग संदूषण को रोका जा सकता है जो किसी भी स्पष्ट तत्काल लक्षण के बिना मोटर जीवन को छोटा कर देता है।
A06B-0032-B577 Fanuc BETA सीरीज सर्वो एम्पलीफायर मॉड्यूल के साथ कम्पैटिबल है और Fanuc सीएनसी कंट्रोल प्लेटफॉर्म के साथ एकीकृत होता है जिन्हें इस पीढ़ी के उत्पादन रन के दौरान BETA सीरीज मोटरों के साथ जोड़ा गया था — जिसमें सीरीज 0, 0i, और छोटे मशीन टूल्स पर उपयोग किए जाने वाले संबंधित कंट्रोल शामिल हैं जहां B2/3000 एक स्टैंडर्ड एक्सिस ड्राइव विकल्प था।
एक्सिस को चालू करने से पहले सर्वो एम्पलीफायर पैरामीटर को B2/3000 के लिए सही मोटर टाइप कोड के साथ कॉन्फ़िगर किया जाना चाहिए। 0.5 kW और B2 फ्रेम के मामूली करंट ड्रॉ पर, एम्पलीफायर मॉड्यूल की आवश्यकताएं हल्की होती हैं — लेकिन मोटर टाइप पैरामीटर को अभी भी स्थापित वास्तविक मोटर को प्रतिबिंबित करने की आवश्यकता है।
किसी भिन्न मोटर के लिए पैरामीटर सेट छोड़ देने से वेग लूप व्यवहार होता है जो कि थोड़ी सुस्त प्रतिक्रिया से लेकर स्पष्ट अस्थिरता तक होता है, जो कि सेटिंग B2/3000 विनिर्देश से कितनी दूर है, इस पर निर्भर करता है।
A06B-0032-B577 नवीनीकृत और अधिशेष सर्वो मोटर बाजार के माध्यम से उपलब्ध है। एक प्रयुक्त यूनिट का निरीक्षण करते समय, टेपर्ड शाफ्ट विशेष ध्यान देने योग्य है — टेपर सतह पर फेटिंग के निशान, स्कोरिंग, या किसी भी सबूत की जांच करें कि मेटिंग कंपोनेंट को गलत तरीके से हटाया गया था (आमतौर पर उचित टेपर ब्रेकर का उपयोग करने के बजाय हथौड़ा मारकर)।
टेपर पर फेटिंग मेटिंग पुली या कपलिंग हब के साथ इंटरफेरेंस फिट से समझौता करता है और इंस्टॉलेशन के बाद कंपन या एक्सिस पोजिशनिंग त्रुटि के रूप में प्रकट होने वाले रनआउट का उत्पादन कर सकता है।
होंठों पर कठोरता और दरार के लिए ऑयल सील की जांच करें — विस्तारित अवधि के लिए भंडारण में रखे गए मोटरों पर एक सामान्य खोज।
संतुलन के लिए तीन-फेज वाइंडिंग प्रतिरोध को मापें और पृथ्वी के प्रति इंसुलेशन प्रतिरोध को सत्यापित करें। बेयरिंग ड्रैग या खुरदरापन महसूस करने के लिए हाथ से शाफ्ट घुमाएं।
एनकोडर कनेक्टर और केबल एग्जिट साफ और क्षतिग्रस्त नहीं होना चाहिए। किसी भी यूनिट के लिए जो उत्पादन मशीन में वापस जा रही है, उसके लिए एक बेंच टेस्ट जिसमें रेटेड गति तक नो-लोड रन-अप शामिल है, सही सत्यापन मानक है।
Q1: इस मोटर में सीधे शाफ्ट के बजाय टेपर्ड शाफ्ट क्यों है?
टेपर्ड शाफ्ट मेटिंग पुली और कपलिंग हब के साथ एक सेल्फ-सेंटरिंग, हाई-फ्रिक्शन इंटरफेरेंस फिट प्रदान करता है जिसे सीधे शाफ्ट क्लैंपिंग हमेशा कॉन्सेंट्रिसिटी और होल्डिंग विश्वसनीयता के मामले में मेल नहीं खा सकता है।
इसका उपयोग उन एप्लीकेशन्स में किया जाता है जहां शाफ्ट रनआउट को कम किया जाना चाहिए और जहां ड्राइव कंपोनेंट को हटाने योग्य और अनुमानित एंगेजमेंट के साथ फिर से स्थापित करने की आवश्यकता होती है। इस शाफ्ट टाइप के आसपास निर्मित मशीनों में कंपोनेंट्स को मैचिंग टेपर से बोर किया जाता है — एक सीधे शाफ्ट मोटर को फिट करने के लिए उन कंपोनेंट्स को बदलने की आवश्यकता होती है, यही कारण है कि प्रतिस्थापन ऑर्डर करने से पहले शाफ्ट टाइप सत्यापन आवश्यक है।
Q2: A06B-0032-B577 किन सीएनसी कंट्रोल्स और ड्राइव्स के साथ कम्पैटिबल है?
B2/3000 BETA मोटर Fanuc BETA सीरीज सर्वो एम्पलीफायर मॉड्यूल के साथ उपयोग के लिए डिज़ाइन की गई है और Fanuc सीएनसी कंट्रोल प्लेटफॉर्म के साथ कम्पैटिबल है जिसमें सीरीज 0, 0i, और छोटे सीएनसी मशीन टूल्स पर उपयोग की जाने वाली संबंधित पीढ़ियां शामिल हैं।
एक्सिस संचालित होने से पहले सर्वो ड्राइव मोटर टाइप पैरामीटर को B2/3000 विनिर्देश के लिए सही ढंग से सेट किया जाना चाहिए। किसी भी BETA सीरीज मोटर की तरह, इंस्टॉलेशन से पहले एम्पलीफायर कम्पैटिबिलिटी की पुष्टि करें — खासकर यदि मशीन में मूल निर्माण के बाद से कोई कंट्रोल या ड्राइव अपग्रेड हुआ हो।
Q3: "स्टैंडर्ड ऑयल सील" का मतलब IP-रेटेड मोटर प्रोटेक्शन की तुलना में क्या है?
स्टैंडर्ड ऑयल सील सामान्य मशीनिंग वातावरण की स्थितियों में हवा से फैलने वाले संदूषण, कूलेंट मिस्ट और महीन कणों के प्रवेश से बेयरिंग कैविटी की रक्षा करती हैं। वे औपचारिक रूप से रेटेड IP65 या IP67 सील मोटर हाउसिंग के समान नहीं हैं, जो निर्देशित पानी के जेट या अस्थायी विसर्जन के खिलाफ प्रलेखित सुरक्षा प्रदान करते हैं।
छोटे मशीन टूल एप्लीकेशन्स के लिए जिनके लिए यह मोटर डिज़ाइन की गई थी, स्टैंडर्ड ऑयल सील पर्याप्त हैं। यदि मोटर स्थान प्रत्यक्ष उच्च-मात्रा वाले कूलेंट स्प्रे के अधीन है, तो अतिरिक्त शील्डिंग या उच्च इनग्रेस-रेटेड मोटर वेरिएंट पर विचार किया जाना चाहिए।
Q4: क्या सीएनसी एक्सिस ड्राइव के लिए 0.5 kW आउटपुट पर्याप्त है?
जिस मशीन क्लास के लिए यह मोटर डिज़ाइन की गई थी — कॉम्पैक्ट सीएनसी लेथ, छोटी ड्रिलिंग और टैपिंग मशीनें, और हल्के मैकेनिकल लोड वाले समर्पित सिंगल-पर्पस सीएनसी उपकरण — के लिए 0.5 kW उपयुक्त रूप से निर्दिष्ट है, समझौता नहीं।
एक्सिस लोड के लिए सही ढंग से आकार की मोटर उसी काम को करने वाली ओवरसाइज़्ड मोटर की तुलना में अधिक कुशलता से और बेहतर थर्मल हेडरूम के साथ चलती है। यदि एप्लिकेशन में भारी एक्सिस लोड, लंबी यात्राएं, या तेज ट्रैवर्स आवश्यकताएं शामिल हैं, तो BETA या ALPHA सीरीज में अगले फ्रेम साइज को मूल्यांकन के लिए सही विनिर्देश माना जाएगा।
Q5: मैं इसे फिर से स्थापित करने से पहले एक प्रयुक्त A06B-0032-B577 का निरीक्षण कैसे करूं?
टेपर्ड शाफ्ट सतह से शुरू करें — फेटिंग, स्कोरिंग, या अनुचित निष्कासन से होने वाले प्रभाव क्षति के लिए जांच करें। ये दोष मेटिंग कंपोनेंट के साथ इंटरफेरेंस फिट से समझौता करते हैं और विशेषज्ञ मशीनिंग के बिना उन्हें ठीक करना मुश्किल होता है। होंठों पर कठोरता या दरार के लिए ऑयल सील की जांच करें।
सभी फेजों में संतुलन के लिए तीन-फेज वाइंडिंग प्रतिरोध को मापें और पृथ्वी के प्रति इंसुलेशन प्रतिरोध को सत्यापित करें। बेयरिंग की स्थिति का आकलन करने के लिए हाथ से शाफ्ट घुमाएं। पिन संक्षारण के लिए एनकोडर कनेक्टर और क्षति के लिए केबल एग्जिट का निरीक्षण करें। किसी भी मोटर के लिए जिसकी सेवा इतिहास अनिश्चित है, उत्पादन में वापस लाने से पहले 3,000 RPM तक नो-लोड बेंच रन-अप और एनकोडर सिग्नल सत्यापन सही मानक है।
