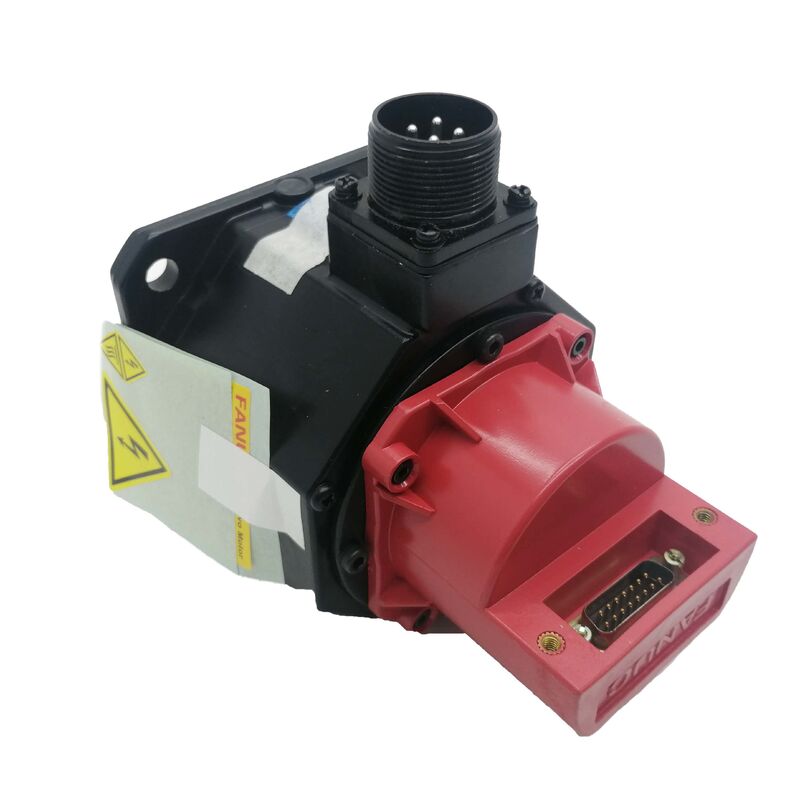

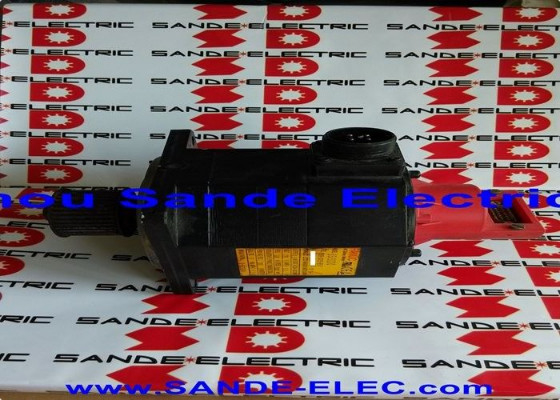

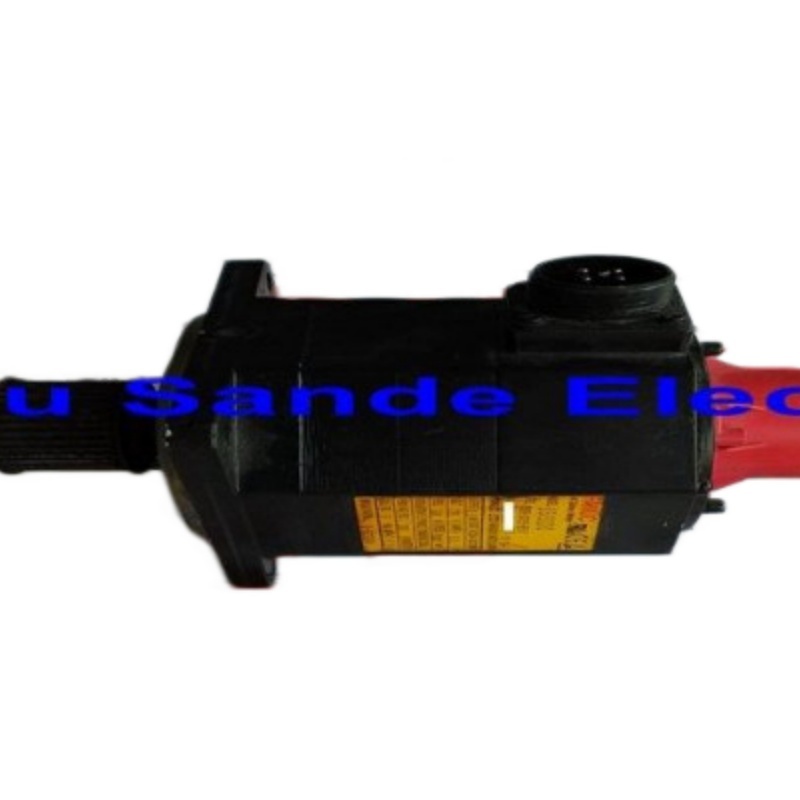

A06B-0033-B077 Fanuc AC सर्वो मोटर A06B0033B077 AO6B-OO33-BO77

Fanuc A06B-0033-B077 | B-Series AC Servo Motor B3/3000 — स्ट्रेट शाफ्ट, I32B एन्कोडर

पार्ट नंबर: A06B-0033-B077

सीरीज़: B-Series AC Servo Motor

मॉडल: B3 / 3000

स्थिति: नवीनीकृत / एक्सचेंज / अधिशेष

अवलोकन

The Fanuc A06B-0033-B077 एक कॉम्पैक्ट B-सीरीज़ AC सर्वो मोटर है — मॉडल B3/3000 — जो Fanuc की शुरुआती सर्वो मोटर पीढ़ी की अधिक सक्षम इकाइयों में से एक का प्रतिनिधित्व करती है, इससे पहले कि ALPHA और BiS परिवार ने इसका स्थान लिया।

0.5 kW निरंतर आउटपुट, 5.3 A, और 191 V पर रेटेड, यह अधिकतम 3,000 RPM तक चलता है और अपने एकीकृत I32B इंक्रीमेंटल एन्कोडर के माध्यम से विश्वसनीय क्लोज्ड-लूप एक्सिस प्रदर्शन प्रदान करता है।

स्ट्रेट शाफ्ट और क्लीन मोटर प्रोफाइल ने इसे अपने युग की CNC मशीन टूल ड्राइवट्रेन में एकीकृत करना सीधा बना दिया, और उनमें से कई मशीनें आज भी चल रही हैं।

B3/3000 B-सीरीज़ टॉर्क पदानुक्रम में B2/3000 से एक कदम ऊपर है।

मोटर फ्रेम आकार में यह इंक्रीमेंटल स्टेप B2 की तुलना में टॉर्क आउटपुट में मामूली लेकिन सार्थक वृद्धि लाता है — उन एक्सिस पर मायने रखने के लिए पर्याप्त है जिन्होंने हल्के मोटर को आदर्श से अधिक धकेला। 0.5 kW पर, दोनों कॉम्पैक्ट सर्वो श्रेणी में मजबूती से हैं, लेकिन B3 के थोड़े बड़े फ्रेम का मतलब है कि निरंतर ड्यूटी चक्रों के तहत अधिक सुसंगत थर्मल प्रदर्शन होता है जहां B2 गर्म चलता था।

यह एक मोटर है जिसने प्रभावशाली हेडलाइन नंबरों के माध्यम से नहीं, बल्कि वर्षों के उत्पादन-मंजिल सेवा के माध्यम से अपनी प्रतिष्ठा अर्जित की।

यह किसी भी आधुनिक माप के अनुसार उच्च-शक्ति इकाई नहीं है — लेकिन जिन मशीनों के लिए इसे डिज़ाइन किया गया था, उन पर इसने अपने नियत एक्सिस को मज़बूती से संभाला, लंबे सेवा अंतराल जमा किए, और बनाए रखने में सीधा साबित हुआ। यही ट्रैक रिकॉर्ड है कि सर्वोसेबल A06B-0033-B077 इकाइयों के लिए अभी भी एक सक्रिय बाजार क्यों है।

मुख्य विनिर्देश

Fanuc की मोटर हिस्ट्री में B-सीरीज़

Fanuc के सर्वो डेवलपमेंट के एक शुरुआती अध्याय से संबंधित B-सीरीज़ AC सर्वो मोटर — एक पीढ़ी जो ALPHA रेड-कैप मोटर्स और बाद की BiS एब्सोल्यूट एन्कोडर सीरीज़ से पहले की है।

इन मोटर्स को डिज़ाइन और निर्मित किया गया था जब CNC मशीन टूल उद्योग DC सर्वो ड्राइव से AC सर्वो तकनीक में परिवर्तित हो रहा था, और उन्होंने उस बदलाव के दौरान एक विश्वसनीय प्लेटफॉर्म प्रदान किया।

जिन मशीनों में इन्हें स्थापित किया गया था, वे अब पुरानी हैं, लेकिन एक महत्वपूर्ण संख्या जॉब शॉप्स, रखरखाव सुविधाओं और उत्पादन लाइनों में उत्पादक संपत्ति बनी हुई है जहां एक सिद्ध मशीन को चालू रखने की अर्थव्यवस्था प्रतिस्थापन की लागत से अधिक है।

विशेष रूप से B3/3000 के लिए, 3,000 RPM गति रेटिंग ने इसे B-सीरीज़ रेंज के बीच में रखा — हल्के सिरे पर कॉम्पैक्ट टॉप-स्पीड यूनिट नहीं, और परिवार में आगे धीमी, भारी टॉर्क मोटर्स नहीं।

यह उन एक्सिस के लिए एक सक्षम सामान्य-उद्देश्य सर्वो था जिन्हें इसे सौंपा गया था, और इसके 191 V / 5.3 A इलेक्ट्रिकल रेटिंग उस पीढ़ी के Fanuc के सर्वो एम्पलीफायरों द्वारा लगातार संभालने के लिए डिज़ाइन किए गए थे, उसके भीतर अच्छी तरह से हैं।

I32B एन्कोडर और क्लोज्ड-लूप कंट्रोल

I32B मोटर के पीछे लगा एक इंक्रीमेंटल एन्कोडर है, जो सटीक एक्सिस नियंत्रण के लिए सर्वो ड्राइव को आवश्यक स्थिति और वेग फीडबैक सिग्नल प्रदान करता है।

इंक्रीमेंटल एन्कोडर एक संदर्भ मार्कर पल्स के संबंध में स्थिति डेटा उत्पन्न करते हैं, जिसका अर्थ है कि मशीन प्रत्येक स्टार्टअप पर एक होमिंग अनुक्रम के माध्यम से पूर्ण एक्सिस स्थिति स्थापित करती है। यह इस मोटर के साथ जोड़ी गई CNC प्लेटफॉर्म के लिए मानक अभ्यास है — नियंत्रण अपने सामान्य परिचालन अनुक्रम के हिस्से के रूप में होमिंग का प्रबंधन करता है।

I32B का पल्स आउटपुट सीधे सर्वो एम्पलीफायर के फीडबैक इनपुट में फीड होता है, वेग और स्थिति नियंत्रण लूप को बंद करता है।

इसका रिज़ॉल्यूशन B3/3000 के लिए डिज़ाइन की गई मशीन टूल अनुप्रयोगों की पोजिशनिंग सटीकता आवश्यकताओं के लिए उपयुक्त है। महत्वपूर्ण रूप से, इस एप्लिकेशन के लिए सोर्स किए गए किसी भी प्रतिस्थापन मोटर में समान I32B एन्कोडर विनिर्देश होना चाहिए — संबंधित सर्वो ड्राइव पैरामीटर परिवर्तनों के बिना एक अलग एन्कोडर प्रकार या रिज़ॉल्यूशन वाले मोटर को फिट करने से स्थिति स्केलिंग त्रुटियां होंगी और एक्सिस ऑपरेशन के दौरान एन्कोडर फॉल्ट अलार्म ट्रिगर हो सकते हैं।

उपयोग किए गए इकाइयों पर, एन्कोडर अक्सर सबसे अधिक जांच के लायक घटक होता है। कूलेंट के प्रवेश से संदूषण, कनेक्टर जंग, और संचित कंपन थकान लंबे सेवा इतिहास वाली B-सीरीज़ मोटर्स पर सबसे आम एन्कोडर विफलता मोड हैं।

एक दोषपूर्ण एन्कोडर वाली मोटर आमतौर पर ड्राइव पर एक्सिस स्थिति त्रुटि या रनवे की स्थिति के रूप में प्रस्तुत होगी — उचित निदान लागू होने तक हमेशा एन्कोडर फॉल्ट के रूप में तुरंत स्पष्ट नहीं होता है।

स्ट्रेट शाफ्ट और मैकेनिकल इंटीग्रेशन

A06B-0033-B077 पर प्लेन स्ट्रेट शाफ्ट प्रिसिजन सर्वो कपलिंग के साथ उपयोग के लिए डिज़ाइन किया गया है — बेलोज़, जॉ, या डिस्क प्रकार — जो शाफ्ट व्यास पर क्लैंपिंग बल के माध्यम से टॉर्क संचारित करते हैं। यह B3/3000 फिट की गई मशीनों के वर्ग पर सर्वो-कपल्ड बॉलस्क्रू एक्सिस के लिए मानक व्यवस्था है।

कीवे के बिना, शाफ्ट इंस्टॉलेशन सही कपलिंग क्लैंपिंग टॉर्क पर निर्भर करता है, और इसे फिर से स्थापित करने के दौरान सत्यापित किया जाना चाहिए न कि माना जाना चाहिए।

मोटर के कॉम्पैक्ट भौतिक आयाम B3 फ्रेम क्लास के लिए B-सीरीज़ मानकों का पालन करते हैं।

माउंटिंग बोल्ट पैटर्न, शाफ्ट आयाम और कनेक्टर पोजीशन सीरीज़ के भीतर सुसंगत हैं, जो प्रतिस्थापन सोर्सिंग को सरल बनाते हैं — एक सही ढंग से निर्दिष्ट लाइक-फॉर-लाइक यूनिट को बिना किसी संशोधन के मौजूदा मशीन माउंटिंग में फिट होना चाहिए।

उपलब्धता और व्यावहारिक सोर्सिंग

A06B-0033-B077 अब सक्रिय उत्पादन में नहीं है। उपलब्धता नवीनीकृत मोटर बाजार, अधिशेष नई-पुरानी-स्टॉक चैनलों और विशेषज्ञ सर्वो मरम्मत कंपनियों द्वारा चलाए जाने वाले एक्सचेंज कार्यक्रमों पर निर्भर करती है।

इस मोटर पर निर्भर मशीनों को चलाने वाली सुविधाओं के लिए, विकल्प आमतौर पर एक नवीनीकृत मूल इकाई और एक पूर्ण एक्सिस ड्राइव अपग्रेड के बीच होता है — और कई पुरानी मशीनों के लिए, लागत-लाभ विश्लेषण मूल विनिर्देश को बनाए रखने का पक्षधर है जब तक कि सर्वोसेबल मोटर्स को सोर्स किया जा सके।

एक नवीनीकृत A06B-0033-B077 का मूल्यांकन करते समय, केवल दृश्य निरीक्षण के बजाय प्रलेखित परीक्षण परिणामों पर जोर दें।

एक मोटर जो दृश्य जांच पास करती है, उसमें अभी भी समझौता की गई वाइंडिंग इन्सुलेशन, मार्जिनल बेयरिंग स्थिति, या खराब एन्कोडर आउटपुट हो सकता है जो केवल लोड के तहत दिखाई देता है।

प्रतिष्ठित सर्वो मरम्मत सुविधाओं से नवीनीकृत इकाइयां बिक्री से पहले इन मापदंडों पर परीक्षण की गई होंगी — और इस उम्र की मोटर पर, वह सत्यापन मायने रखता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-0033-B077 के साथ कौन सा Fanuc सर्वो ड्राइव और CNC कंट्रोल संगत है?

B3/3000 को मोटर की समान पीढ़ी के Fanuc B-सीरीज़ संगत सर्वो एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन किया गया है। यह पुराने Fanuc CNC कंट्रोल प्लेटफॉर्म के साथ एकीकृत होता है जो इस मोटर के उत्पादन अवधि के दौरान वर्तमान थे।

रेट्रोफिट या मरम्मत परिदृश्य में मोटर का उपयोग करते समय, पुष्टि करें कि सर्वो एम्पलीफायर I32B एन्कोडर इंटरफ़ेस का समर्थन करता है और मोटर प्रकार पैरामीटर B3/3000 विनिर्देश से मेल खाता है। ड्राइव संगतता को सत्यापित किए बिना मोटर पीढ़ियों को मिलाना कमीशनिंग समस्याओं का एक सामान्य स्रोत है।

Q2: क्या A06B-0033-B077 अभी भी Fanuc से नया उपलब्ध है?

नहीं। यह मोटर अब सक्रिय उत्पादन में नहीं है। सोर्सिंग विकल्पों में नवीनीकृत मूल, सत्यापित अधिशेष नई-पुरानी-स्टॉक इकाइयां और विशेषज्ञ सर्वो मोटर मरम्मत कंपनियों से एक्सचेंज प्रोग्राम शामिल हैं।

इस मोटर पर निर्भर मशीनों के लिए, एक विश्वसनीय नवीनीकरण आपूर्तिकर्ता के साथ संबंध स्थापित करना — या शेल्फ पर एक सत्यापित स्पेयर रखना — अनियोजित डाउनटाइम के खिलाफ सबसे व्यावहारिक आकस्मिकता है।

Q3: एक ही सीरीज़ में B3/3000 और B2/3000 के बीच क्या अंतर है?

दोनों मोटर्स 3,000 RPM तक चलती हैं और समान I32B एन्कोडर और स्ट्रेट शाफ्ट कॉन्फ़िगरेशन साझा करती हैं। B3, B2 की तुलना में थोड़ा बड़ा फ्रेम लेता है, जो निरंतर टॉर्क आउटपुट में मामूली वृद्धि और निरंतर ड्यूटी के तहत बेहतर थर्मल हेडरूम प्रदान करता है।

इलेक्ट्रिकल रेटिंग तदनुसार भिन्न होती हैं। वे सीधे विनिमेय नहीं हैं — माउंटिंग आयाम, शाफ्ट आकार और सर्वो ड्राइव पैरामीटर सभी को स्थापित मोटर विनिर्देश से मेल खाना चाहिए।

Q4: मैं इस मोटर पर I32B एन्कोडर विफलता की पहचान कैसे करूं?

B3/3000 पर एन्कोडर विफलता आमतौर पर सर्वो ड्राइव पर एक्सिस स्थिति त्रुटि, अनियमित वेग व्यवहार, या एन्कोडर फॉल्ट अलार्म के रूप में प्रस्तुत होती है। सामान्य कारणों में एन्कोडर हाउसिंग के अंदर कूलेंट संदूषण, कनेक्टर पिन जंग और संचित कंपन से सिग्नल क्षरण शामिल हैं।

विशेष रूप से एन्कोडर विफलता की पुष्टि करने के लिए ऑसिलोस्कोप या सर्वो टेस्ट यूनिट के साथ एन्कोडर सिग्नल आउटपुट की जांच करने की आवश्यकता होती है — सही पल्स काउंट पर एक साफ क्वाड्रैचर सिग्नल एन्कोडर को फॉल्ट स्रोत के रूप में खारिज कर देता है।

Q5: स्थापना से पहले मुझे एक प्रयुक्त A06B-0033-B077 पर क्या निरीक्षण करना चाहिए?

सभी चरणों में संतुलन के लिए थ्री-फेज वाइंडिंग प्रतिरोध की जांच करें और वाइंडिंग से अर्थ तक इन्सुलेशन प्रतिरोध को मापें — दोनों वाइंडिंग स्थिति का संकेत देते हैं। बेयरिंग की खुरदरापन या ड्रैग महसूस करने के लिए शाफ्ट को हाथ से घुमाएं।

जंग के लिए एन्कोडर कनेक्टर का निरीक्षण करें और क्षति या घर्षण के लिए केबल निकास का निरीक्षण करें। शाफ्ट को सीधा सत्यापित करें जिसमें कपलिंग संपर्क क्षेत्र पर कोई दृश्य रनआउट या क्षति न हो। किसी भी अज्ञात सेवा पृष्ठभूमि वाली इकाई के लिए, उत्पादन सेवा में वापस डालने से पहले एक पूर्ण बेंच टेस्ट जिसमें नो-लोड रन-अप और एन्कोडर सिग्नल सत्यापन शामिल है, न्यूनतम मानक है।
