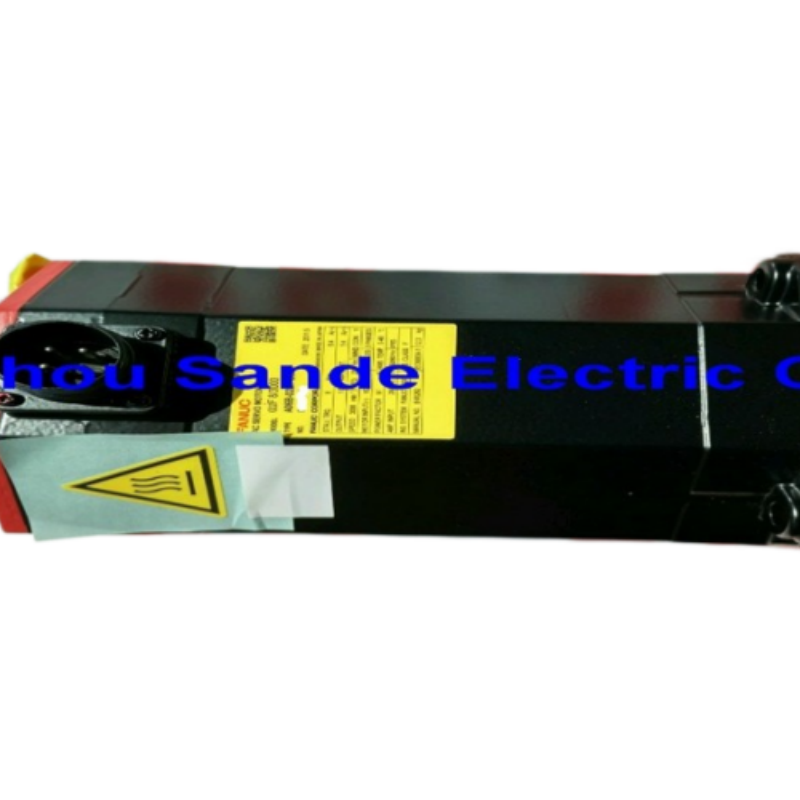

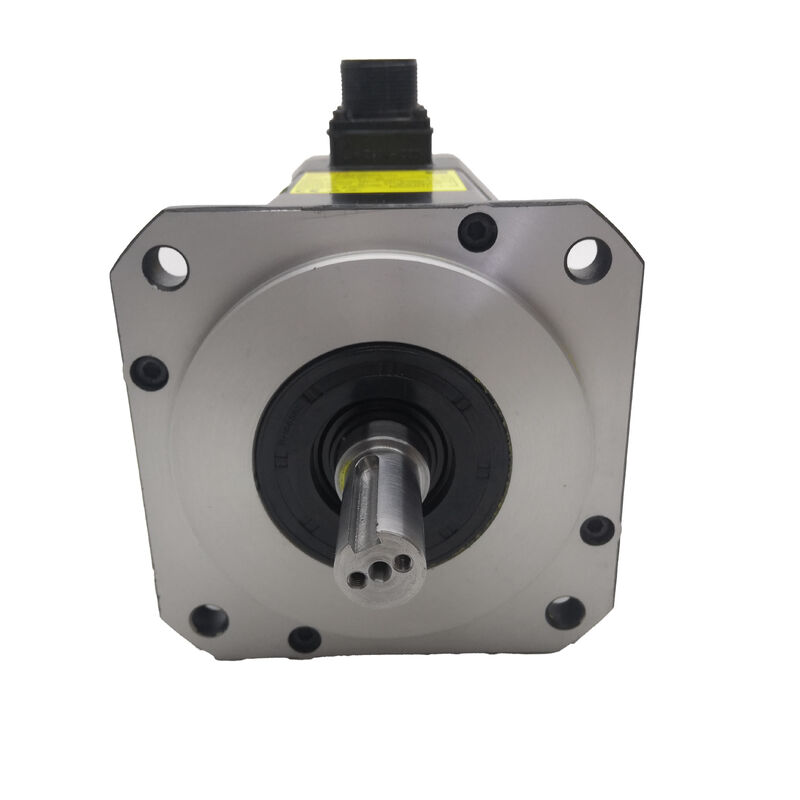

Fanuc A06B-0075-B203 | Beta iS Series AC Servo Motor BiS 8/3000 — 1.2 kW, स्ट्रेट शाफ्ट

पार्ट नंबर: A06B-0075-B203

सीरीज़: बीटा iS (BiS) AC सर्वो मोटर

मॉडल: BiS 8 / 3000

स्थिति: नया / नवीनीकृत / एक्सचेंज उपलब्ध

अवलोकन

Fanuc A06B-0075-B203Fanuc की Beta iS सीरीज़ का एक कॉम्पैक्ट, हाई-स्पीड AC सर्वो मोटर है — BiS 8/3000, एक लाइट-फ्रेम मोटर जो CNC एक्सिस अनुप्रयोगों के लिए बनाया गया है जहाँ सटीक पोजिशनिंग, तेज़ डायनामिक रिस्पांस और एक छोटा फिजिकल फुटप्रिंट सभी महत्वपूर्ण हैं।लगातार 1.2 kW का उत्पादन 7 Nm स्टॉल टॉर्क और 3,000 RPM की अधिकतम गति के साथ, यह मोटर एक्सिस ड्राइव स्पेक्ट्रम के हल्के सिरे के लिए कैलिब्रेटेड है — सेकेंडरी एक्सिस, सब-एक्सिस पोजिशनिंग ड्राइव, और उन सहायक CNC फ़ंक्शन के लिए जहाँ एक कॉम्पैक्ट, अच्छी तरह से एकीकृत सर्वो अपने काम को चुपचाप और मज़बूती से लंबे सेवा जीवन तक करता है।

BiS परिवार Fanuc का एक वास्तविक उद्योग प्रश्न का व्यावहारिक उत्तर था: आप मशीन टूल बिल्डरों को एक आधुनिक, डिजिटल रूप से एकीकृत सर्वो मोटर कैसे दे सकते हैं जो मशीन पर हर एक्सिस के लिए Alpha iS सीरीज़ के ओवरहेड लागत के बिना लगातार प्रदर्शन करता है?

हल्के-लोड एक्सिस के लिए जहाँ BiS 8/3000 का टॉर्क और गति रेंज एक उचित फिट है, उत्तर सीधा है। यह मोटर CNC लेथ, छोटे वर्टिकल मशीनिंग सेंटर और मल्टी-एक्सिस प्रोडक्शन मशीनों की एक विस्तृत श्रृंखला पर पाया गया है जहाँ ड्राइव की मांगें अच्छी तरह से परिभाषित हैं और उपलब्ध इंस्टॉलेशन स्पेस सीमित है।

मुख्य विनिर्देश

पैरामीटर

BiS 8/3000 मॉडल पदनाम में 8, इस मोटर को Beta iS टॉर्क रेंज के हल्के सिरे पर रखता है। यह एक सीमा नहीं है — यह एक विनिर्देश है। एक मोटर जो अपने लोड से मेल खाती है, अधिक कुशलता से चलती है, कम गर्मी उत्पन्न करती है, और रेटेड आउटपुट से काफी नीचे काम करने वाली ओवरसाइज़्ड यूनिट की तुलना में अधिक समय तक चलती है।

7 Nm स्टॉल टॉर्क और 1.2 kW निरंतर आउटपुट कॉम्पैक्ट CNC एक्सिस कॉन्फ़िगरेशन के विशिष्ट बॉलस्क्रू पिच और जड़ता लोड के लिए सही आकार के हैं, और 3,000 RPM की अधिकतम गति इसे पोजिशनिंग और कटिंग फीडरेट दोनों मांगों में वास्तविक लचीलापन देती है।

133 Hz की रेटेड फ्रीक्वेंसी पर, ड्राइव सिस्टम मोटर को स्वच्छ टॉर्क डिलीवरी के साथ उस 3,000 RPM की सीमा तक पहुंचने के लिए आवश्यक विद्युत स्थितियां उत्पन्न करता है।

यह फ्रीक्वेंसी सर्वो एम्पलीफायर द्वारा 200–230 VAC सप्लाई इनपुट से आंतरिक रूप से उत्पन्न होती है — मेन कनेक्शन मानक औद्योगिक वोल्टेज है, और ड्राइव फ्रीक्वेंसी रूपांतरण को पारदर्शी रूप से संभालता है।

4.9 A का रेटेड करंट बड़े BiS फ्रेम आकारों की तुलना में मामूली है, जिसका अर्थ है कि एम्पलीफायर मॉड्यूल की करंट आवश्यकताएं तदनुसार हल्की हैं — जब ड्राइव कैबिनेट स्पेस या इलेक्ट्रिकल इंफ्रास्ट्रक्चर एक विचार हो तो यह एक व्यावहारिक बिंदु है।

यह मोटर कहाँ उपयोग की जाती है

A06B-0075-B203 छोटे CNC लेथ, कॉम्पैक्ट वर्टिकल मशीनिंग सेंटर, कोऑर्डिनेट ड्रिलिंग मशीन और वायर EDM उपकरण के हल्के एक्सिस ड्राइव पर सबसे अधिक बार दिखाई देता है जहाँ एक्सिस लोड लगातार होते हैं और मोटर की निरंतर रेटिंग के भीतर अच्छी तरह से होते हैं।

यह बड़ी मशीनों के सहायक एक्सिस पर भी दिखाई देता है — चौथे-एक्सिस रोटरी टेबल, सब-स्पिंडल Z ड्राइव, या टेलस्टॉक पोजिशनिंग — जहाँ यांत्रिक मांग हल्की होती है लेकिन सटीक सर्वो नियंत्रण अभी भी आवश्यक होता है।

BiS सीरीज़ की Fanuc के डिजिटल सर्वो एम्पलीफायर रेंज और कई CNC कंट्रोल पीढ़ियों के साथ व्यापक संगतता को देखते हुए, यह मोटर रेट्रोफिट प्रोजेक्ट्स में भी दिखाई देती है जहाँ एक पुराने एक्सिस ड्राइव को पूर्ण कंट्रोल रिप्लेसमेंट के बिना वर्तमान फीडबैक और ड्राइव मानकों तक लाने की आवश्यकता होती है।

BiS 8/3000 उन परिदृश्यों में एक व्यावहारिक विकल्प है जब एक्सिस लोड सीमा के भीतर होता है।

ड्राइव और कंट्रोल संगतता

A06B-0075-B203 Fanuc Beta सीरीज़ डिजिटल सर्वो एम्पलीफायर मॉड्यूल के साथ संगत है और Fanuc CNC कंट्रोल प्लेटफॉर्म की एक विस्तृत श्रृंखला के साथ एकीकृत होता है — जिसमें सीरीज़ 0i-Mate, 0i, 16i, 18i, और 21i शामिल हैं।

एक्सिस को लोड के तहत चलाने से पहले सर्वो एम्पलीफायर को BiS 8/3000 के लिए सही मोटर प्रकार कोड के साथ पैरामीटराइज़ किया जाना चाहिए। मोटर प्रकार पैरामीटर को सही प्राप्त करना महत्वपूर्ण है: एक गलत सेटिंग वेग लूप व्यवहार उत्पन्न करती है जो पैरामीटर वास्तविक मोटर विनिर्देश से कितना दूर है, इस पर निर्भर करते हुए, थोड़ा खराब प्रदर्शन से लेकर पूर्ण अस्थिरता तक होती है।

उन मशीनों के लिए जिन्होंने मूल निर्माण के बाद से कंट्रोल या ड्राइव अपग्रेड किया है, सत्यापित करें कि मौजूदा सर्वो एम्पलीफायर BiS सीरीज़ एनकोडर इंटरफ़ेस का समर्थन करता है। पहले के एनालॉग ड्राइव पीढ़ियां सीधे संगत नहीं हो सकती हैं और मोटर के साथ इंटरफ़ेस परिवर्तन की आवश्यकता हो सकती है।

एनकोडर और फीडबैक

B203 प्रत्यय इंगित करता है कि यह वेरिएंट Fanuc BiA 128 सीरीज़ एनकोडर का उपयोग करता है — एक सीरियल एब्सोल्यूट-कैपेबल एनकोडर जो उच्च-रिज़ॉल्यूशन पोजीशन फीडबैक का समर्थन करता है।

विशिष्ट ड्राइव और कंट्रोल कॉन्फ़िगरेशन के आधार पर जिसके साथ इसे जोड़ा गया है, यह एनकोडर एब्सोल्यूट और इंक्रीमेंटल फीडबैक दोनों मोड का समर्थन करता है, जिससे यह मोटर विभिन्न फीडबैक हैंडलिंग वाली Fanuc कंट्रोल पीढ़ियों की एक श्रृंखला में लचीलापन प्रदान करती है।

सभी सर्वो मोटर प्रतिस्थापन की तरह, प्रतिस्थापन इकाई पर एनकोडर विनिर्देश मूल से मेल खाना चाहिए। एक अलग एनकोडर प्रकार के साथ एक मोटर स्थापित करना — यहां तक ​​कि एक ही BiS फ्रेम क्लास के भीतर — एब्सोल्यूट पोजीशन रिटेंशन व्यवहार, होमिंग सीक्वेंस को प्रभावित कर सकता है, और कुछ मामलों में स्टार्टअप पर मोटर को सही ढंग से पहचानने के लिए ड्राइव की क्षमता को प्रभावित कर सकता है।

सोर्सिंग और स्थिति नोट्स

A06B-0075-B203 नवीनीकृत और अधिशेष सर्वो मोटर बाजार में सक्रिय रूप से कारोबार किया जाता है। जब एक प्रयुक्त इकाई का मूल्यांकन करते हैं, तो एनकोडर कनेक्टर को ध्यान से निरीक्षण करें — यह सांख्यिकीय रूप से विस्तारित सेवा इतिहास वाली BiS सीरीज़ मोटरों पर सबसे आम विफलता बिंदु है, और कनेक्टर पिन जंग या केबल क्षति को बाहर निकालना दृश्य रूप से आसान है लेकिन मशीन पर निदान करने में निराशाजनक मध्यवर्ती स्थिति त्रुटियों का कारण बनेगा।

संतुलन के लिए तीन-फेज वाइंडिंग प्रतिरोध को मापें, पृथ्वी के प्रति इन्सुलेशन प्रतिरोध की जांच करें, और बेयरिंग की स्थिति की पुष्टि करने के लिए शाफ्ट को हाथ से घुमाएं। एक प्रतिष्ठित स्रोत से एक साफ, हल्के-उपयोग की गई इकाई को इन सभी जांचों में अच्छा परीक्षण करना चाहिए और स्थापना से पहले बेंच टेस्ट पर सुचारू रूप से चलना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-0075-B203 किस सर्वो ड्राइव और CNC कंट्रोल के साथ काम करता है?

यह मोटर Fanuc Beta सीरीज़ डिजिटल सर्वो एम्पलीफायर मॉड्यूल के साथ उपयोग के लिए डिज़ाइन की गई है। यह Fanuc CNC कंट्रोल प्लेटफॉर्म सहित 0i-Mate, 0i, 16i, 18i, और 21i परिवारों के साथ संगत है। कमीशनिंग से पहले, सर्वो एम्पलीफायर मोटर प्रकार पैरामीटर को BiS 8/3000 विनिर्देश से मेल खाने के लिए सेट किया जाना चाहिए।

एक गलत मोटर प्रकार कोड मोटर प्रतिस्थापन के बाद एक्सिस अस्थिरता के सबसे आम स्रोतों में से एक है और इसे हमेशा पहले एक्सिस चाल से पहले सत्यापित किया जाना चाहिए।

Q2: 7 Nm स्टॉल टॉर्क आंकड़ा एक्सिस चयन के लिए क्या मतलब है?

स्टॉल टॉर्क शून्य गति पर मोटर का अधिकतम टॉर्क आउटपुट है — आराम से एक्सिस त्वरण और लागू लोड के खिलाफ स्थिति बनाए रखने के लिए उपलब्ध चरम बल। यह निरंतर रेटेड टॉर्क से अलग है, जो निरंतर संचालन के लिए थर्मल सीमा को दर्शाता है।

किसी एक्सिस के लिए मोटर का चयन करते समय, स्टॉल टॉर्क वह आंकड़ा है जो यह निर्धारित करता है कि मोटर आवश्यक चक्र समय के भीतर एक्सिस की संयुक्त यांत्रिक जड़ता को तेज कर सकती है या नहीं। उन एक्सिस के लिए जहाँ BiS 8/3000 एक सही फिट है, 7 Nm पर्याप्त है; भारी लोड के लिए, एक बड़े फ्रेम BiS या Alpha iS मोटर का मूल्यांकन किया जाना चाहिए।

Q3: क्या 1.2 kW एक प्राथमिक CNC मशीनिंग एक्सिस के लिए पर्याप्त है?

यह मशीन और एक्सिस पर निर्भर करता है। कॉम्पैक्ट CNC लेथ और छोटे वर्टिकल मशीनिंग सेंटर पर जहाँ चलती द्रव्यमान हल्का होता है और कटिंग बल मध्यम होते हैं, 1.2 kW प्राथमिक X और Z एक्सिस ड्राइव के लिए पूरी तरह से उपयुक्त है।

भारी सैडल, वर्कटेबल, या आक्रामक कटिंग आवश्यकताओं वाली बड़ी मशीनों पर, उच्च आउटपुट मोटर सही विनिर्देश होगा। मोटर को वास्तविक एक्सिस लोड से मिलाना — न कि केवल सबसे बड़ी उपलब्ध मोटर का उपयोग करना — सही इंजीनियरिंग दृष्टिकोण है।

Q4: A06B-0075-B203 और A06B-0075 सीरीज़ के अन्य वेरिएंट के बीच क्या अंतर है?

A06B-0075 परिवार वेरिएंट में समान BiS 8 मोटर फ्रेम और आधार विनिर्देश साझा करता है। प्रत्यय (B103, B203, B303, आदि) आमतौर पर एनकोडर प्रकार, ब्रेक कॉन्फ़िगरेशन, या शाफ्ट विनिर्देश में अंतर को इंगित करता है।

B203 वेरिएंट एक विशिष्ट एनकोडर प्रकार का उपयोग करता है और इसमें कोई एकीकृत ब्रेक नहीं है। किसी अन्य प्रत्यय के साथ क्रॉस-रेफरेंसिंग से पहले, एनकोडर प्रकार, शाफ्ट कॉन्फ़िगरेशन, और ब्रेक स्थिति सभी मशीन की आवश्यकताओं से मेल खाते हैं या नहीं, इसकी पुष्टि करें — प्रत्यय वेरिएंट के बीच कार्यात्मक अंतर प्रतिस्थापन के बिना प्रतिस्थापन होने पर संगतता समस्याएँ पैदा कर सकते हैं।

Q5: एक प्रयुक्त A06B-0075-B203 के लिए कौन से निरीक्षण चरण सबसे महत्वपूर्ण हैं?

एनकोडर कनेक्टर और केबल एग्जिट को प्राथमिकता दें — यहां संदूषण या जंग प्रयुक्त BiS सीरीज़ मोटरों पर स्थिति फीडबैक दोषों का सबसे आम कारण है। उसके बाद, सभी फेजों में संतुलन के लिए तीन-फेज वाइंडिंग प्रतिरोध को मापें और पृथ्वी के प्रति इन्सुलेशन प्रतिरोध की जांच करें (एक स्वस्थ मोटर 1 MΩ से काफी ऊपर पढ़ती है)।

बेयरिंग की स्थिति का आकलन करने के लिए शाफ्ट को हाथ से घुमाएं — खुरदरापन या खिंचाव बेयरिंग घिसाव का संकेत देता है। किसी भी इकाई के लिए जिसका सेवा इतिहास अज्ञात है, एनकोडर सिग्नल सत्यापन और 3,000 RPM तक नो-लोड रन-अप सहित एक पूर्ण बेंच टेस्ट उत्पादन मशीन में पुनः स्थापित करने से पहले सही मानक है।
