A06B-0115-B704#0037 Fanuc सर्वो मोटर A06B0115B704#0037 AO6B-OII5-B7O4#OO37

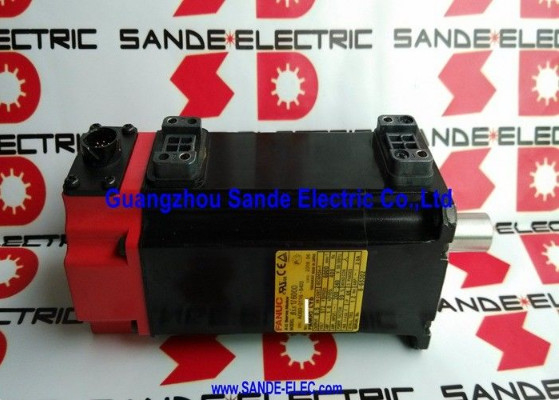

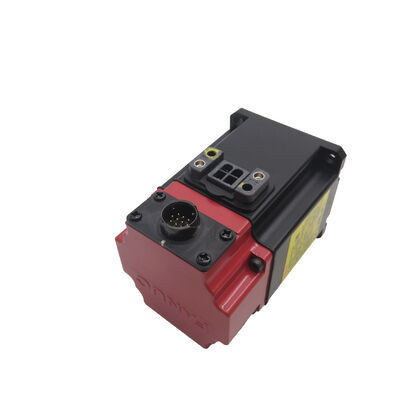

Fanuc A06B-0115-B704#0037 | बीटा iS सीरीज़ AC सर्वो मोटर BiS 0.5/6000 — 90V ब्रेक, b64iA एन्कोडर

भाग संख्या: A06B-0115-B704#0037

श्रृंखला: बीटा iS (BiS) AC सर्वो मोटर

मॉडल: BiS 0.5 / 6000

कॉन्फ़िगरेशन: स्ट्रेट शाफ्ट (SLK), 90V इलेक्ट्रोमैग्नेटिक ब्रेक, b64iA इंक्रीमेंटल एन्कोडर

स्थिति: नया / नवीनीकृत / एक्सचेंज उपलब्ध

अवलोकन

Fanuc A06B-0115-B704#0037Fanuc की बीटा iS सीरीज़ का एक हाई-स्पीड, कॉम्पैक्ट AC सर्वो मोटर है — BiS 0.5/6000, एक मोटर जो 6,000 RPM की अधिकतम गति को एक एकीकृत 90V इलेक्ट्रोमैग्नेटिक ब्रेक और b64iA एन्कोडर फीडबैक के साथ एक छोटे-फ्रेम पैकेज में जोड़ता है।उच्च घूर्णी गति, होल्डिंग ब्रेक और सटीक इंक्रीमेंटल फीडबैक का संयोजन इसे एक उल्लेखनीय रूप से विशिष्ट कॉन्फ़िगरेशन बनाता है — यह एक सामान्य-उद्देश्य वाला एक्सिस मोटर नहीं है, बल्कि एक इकाई है जो उन अनुप्रयोगों के लिए बनाई गई है जहाँ तेज़, नियंत्रित पोजिशनिंग के साथ विश्वसनीय यांत्रिक होल्डिंग की आवश्यकता होती है।

0.5 टॉर्क क्लास में, BiS 0.5/6000 बीटा iS परिवार के हल्के-आउटपुट मोटरों में से एक है। जो टॉर्क में यह खोता है, वह गति में वापस पाता है — 6,000 RPM ड्राइव कॉन्फ़िगरेशन खोलता है जिन्हें कम गति वाले मोटर अतिरिक्त गियरिंग के बिना संभाल नहीं सकते हैं, और कॉम्पैक्ट फ्रेम समग्र एक्सिस असेंबली लिफाफे को छोटा रखता है।

उस तस्वीर में 90V ब्रेक और b64iA एन्कोडर जोड़ें, और A06B-0115-B704#0037 एक अत्यधिक विशिष्ट उपकरण के रूप में उभरता है: तेज़, सटीक, रुकने के लिए सुरक्षित सर्वो उन CNC और ऑटोमेशन अनुप्रयोगों के वर्ग के लिए जिन्हें उन तीनों गुणों की एक साथ आवश्यकता होती है।

मुख्य विनिर्देश

पैरामीटर

6,000 RPM की सीमा BiS 0.5/6000 की मुख्य विशेषता है, और यह हर उस पहलू को आकार देती है जहाँ और कैसे इस मोटर को लागू किया जाता है। उस गति पर, यहां तक कि एक मामूली शाफ्ट व्यास भी महत्वपूर्ण सतह वेग उत्पन्न करता है, जिसका अर्थ है कि मोटर उत्पादन-प्रासंगिक दरों पर मध्यवर्ती गियरिंग के बिना तंत्र को चला सकता है — एक उच्च-लीड बॉल स्क्रू या एक उच्च-गति रोटरी एक्सिस से सीधा युग्मन व्यवहार्य हो जाता है जहाँ यह समान फ्रेम आकार के 2,000 या 3,000 RPM मोटर के साथ नहीं होता।

मशीन टूल अनुप्रयोगों के लिए, यह गति सीमा तेज़-पोजिशनिंग सहायक अक्षों, टूल चेंजर ड्राइव, पैलेट शटल तंत्र और किसी भी पोजिशनिंग फ़ंक्शन को कवर करती है जहाँ एक्सिस स्तर पर चक्र समय में कमी समग्र मशीन उत्पादकता पर मापने योग्य प्रभाव डालती है।

व्यापक रूप से फैक्ट्री ऑटोमेशन में, BiS 0.5/6000 पिक-एंड-प्लेस तंत्र, रोटरी इंडेक्सिंग टेबल और सर्वो-नियंत्रित कन्वेयर पोजिशनिंग में दिखाई देता है जहाँ तेज़, सटीक चालें सिस्टम के थ्रूपुट को परिभाषित करती हैं।

0.5 टॉर्क क्लास इस फ्रेम आकार में 6,000 RPM रेटिंग को सक्षम करने वाला ट्रेड-ऑफ है। अनुप्रयोगों को तदनुसार आकार दिया जाना चाहिए — यह हल्के, तेज़ तंत्र के लिए एक मोटर है, न कि महत्वपूर्ण प्रतिरोध के खिलाफ भारी भार चलाने के लिए।

90V इलेक्ट्रोमैग्नेटिक ब्रेक

एकीकृत 90V इलेक्ट्रोमैग्नेटिक ब्रेक इस वेरिएंट की सुरक्षा-महत्वपूर्ण विशेषता है। यह Fanuc के ब्रेक्ड सर्वो मोटर रेंज में पाए जाने वाले ब्रेक के समान फेल-सेफ सिद्धांत पर काम करता है: स्प्रिंग-एप्लाइड, इलेक्ट्रिकली रिलीज़्ड।

जब ब्रेक सर्किट डी-एनर्जाइज्ड होता है — पावर लॉस, इमरजेंसी स्टॉप, या सर्वो अलार्म पर — स्प्रिंग स्वचालित रूप से ब्रेक को बंद कर देता है, नियंत्रण प्रणाली से किसी भी सक्रिय इनपुट के बिना शाफ्ट को लॉक कर देता है। जब ब्रेक कॉइल पर 90V लागू किया जाता है तो ब्रेक रिलीज़ हो जाता है, जिससे सामान्य सर्वो ऑपरेशन के लिए शाफ्ट मुक्त हो जाता है।

90V ब्रेक सप्लाई वोल्टेज एक विशिष्ट आवश्यकता है जो इस मोटर को कई अन्य Fanuc सर्वो मोटरों पर पाए जाने वाले अधिक सामान्य 24V ब्रेक सर्किट का उपयोग करने वाले वेरिएंट से अलग करती है। इंस्टॉलेशन से पहले, मशीन के कंट्रोल कैबिनेट में 90V DC ब्रेक सप्लाई उपलब्ध होने की पुष्टि की जानी चाहिए — या एक जोड़ा जाना चाहिए। 90V ब्रेक कॉइल में 24V सप्लाई को वायरिंग करने से अपर्याप्त ब्रेकिंग टॉर्क होगा; स्प्रिंग पूरी तरह से दूर नहीं होगी, और मोटर आंशिक ब्रेक एंगेजमेंट के खिलाफ चल सकता है, जिससे ओवरहीटिंग और समय से पहले ब्रेक वियर होगा।

ऊर्ध्वाधर अक्षों, गुरुत्वाकर्षण-भारित तंत्रों और किसी भी ड्राइव के लिए जहाँ पावर लॉस पर एक्सिस ड्रॉप उपकरण या कर्मियों के लिए खतरा है, यह ब्रेक सर्वो ड्राइव पर सक्रिय रहने पर निर्भर किए बिना आवश्यक यांत्रिक होल्डिंग प्रदान करता है।

प्लेन स्ट्रेट शाफ्ट (SLK)

SLK पदनाम एक प्लेन स्ट्रेट शाफ्ट इंगित करता है — कोई कीवे नहीं। यह शाफ्ट प्रोफाइल प्रिसिजन क्लैंपिंग कपलिंग के साथ उपयोग के लिए डिज़ाइन किया गया है: बेल्लो, जॉ, और डिस्क प्रकार जो शाफ्ट व्यास को पकड़ते हैं और नियंत्रित क्लैंपिंग बल के माध्यम से टॉर्क संचारित करते हैं।

BiS 0.5 टॉर्क क्लास के हल्के लोड प्रोफाइल और इस मोटर के उपयोग किए जाने वाले हाई-स्पीड अनुप्रयोगों के लिए, क्लैंपिंग कपलिंग एक बैकलैश-मुक्त, गतिशील रूप से संतुलित कनेक्शन प्रदान करता है जो हाई-स्पीड रोटरी अनुप्रयोगों के लिए अच्छी तरह से अनुकूल है।

6,000 RPM पर कपलिंग चयन पर कम गति की तुलना में अधिक ध्यान देने की आवश्यकता है। कपलिंग असंतुलन, मिसअलाइनमेंट और अपर्याप्त क्लैंपिंग टॉर्क सभी शाफ्ट कंपन उत्पन्न करते हैं जो उच्च घूर्णी गति पर आनुपातिक रूप से अधिक हानिकारक होते हैं। मोटर की अधिकतम गति के लिए रेटेड कपलिंग का उपयोग करें, हब पर सही क्लैंपिंग टॉर्क सुनिश्चित करें, और इंस्टॉलेशन के दौरान संरेखण को सावधानीपूर्वक सत्यापित करें।

b64iA एन्कोडर और फीडबैक

b64iA एक उच्च-रिज़ॉल्यूशन इंक्रीमेंटल एन्कोडर है जो क्लोज्ड-लूप नियंत्रण के लिए सर्वो ड्राइव को शाफ्ट स्थिति और वेग फीडबैक प्रदान करता है। इंक्रीमेंटल एन्कोडर एक मार्कर चैनल से स्थिति का संदर्भ लेते हैं, जिसमें पूर्ण एक्सिस स्थिति स्टार्टअप पर CNC होमिंग अनुक्रम के माध्यम से स्थापित की जाती है — इस मोटर के साथ एकीकृत होने वाले नियंत्रण प्लेटफार्मों के लिए मानक अभ्यास।

b64iA का रिज़ॉल्यूशन सटीक हाई-स्पीड पोजिशनिंग के लिए आवश्यक फाइन पोजीशन ग्रैन्युलैरिटी का समर्थन करता है। 6,000 RPM पर, फीडबैक बैंडविड्थ आवश्यकताएं कम मोटर गति की तुलना में अधिक होती हैं — वेग और स्थिति लूप को सही ढंग से बंद करने के लिए एन्कोडर को पर्याप्त तेज़ी से स्थिति डेटा उत्पन्न और संचारित करना चाहिए।

b64iA इस मोटर के साथ जोड़े गए Fanuc डिजिटल सर्वो ड्राइव आर्किटेक्चर के भीतर उन आवश्यकताओं को पूरा करता है।

जब A06B-0115-B704#0037 को बदला जाता है, तो प्रतिस्थापन इकाई को समान b64iA एन्कोडर विनिर्देश ले जाना चाहिए।

एक अलग एन्कोडर प्रकार को प्रतिस्थापित करना — BiS 0.5 फ्रेम क्लास के भीतर भी — सर्वो पैरामीटर परिवर्तनों की आवश्यकता होती है और होमिंग व्यवहार और स्थिति लूप ट्यूनिंग को प्रभावित कर सकता है।

ड्राइव और नियंत्रण संगतता

A06B-0115-B704#0037 Fanuc बीटा सीरीज़ डिजिटल सर्वो एम्पलीफायर मॉड्यूल के साथ संगत है और Fanuc CNC नियंत्रण प्लेटफार्मों सहित 0i-Mate, 0i, 16i, 18i, और 21i परिवारों के साथ एकीकृत होता है। एक्सिस कमीशनिंग से पहले सर्वो एम्पलीफायर को BiS 0.5/6000 के लिए सही मोटर प्रकार कोड के साथ पैरामीटराइज़ किया जाना चाहिए।

ब्रेक सर्किट के लिए एक समर्पित 90V DC सप्लाई की आवश्यकता होती है जो सर्वो रेडी सिग्नल के साथ इंटरलॉक हो — मोटर चलाने से पहले इस सप्लाई की उपस्थिति और सही वायरिंग की पुष्टि करें।

किसी भी इंस्टॉलेशन के लिए जहाँ ब्रेक को लोड के तहत सही ढंग से काम करने की पुष्टि नहीं की गई है, एक ब्रेक परीक्षण — शाफ्ट लॉक और रिलीज को सत्यापित करते हुए ब्रेक को लागू करना और जारी करना — एक्सिस को उत्पादन सेवा में डालने से पहले किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: इस मोटर पर 90V ब्रेक का क्या महत्व है — अधिकांश Fanuc सर्वो ब्रेक की तरह 24V क्यों नहीं?

90V ब्रेक इस मोटर वेरिएंट के लिए एक विशिष्ट डिज़ाइन विकल्प है और इस फ्रेम आकार और गति रेटिंग पर ब्रेक की विद्युत चुम्बकीय आवश्यकताओं को दर्शाता है। 90V सप्लाई 24V कॉइल की तुलना में एक अलग बल विशेषता के साथ रिटर्न स्प्रिंग पर काबू पाती है — दोनों विनिमेय नहीं हैं।

इंस्टॉलेशन से पहले, मशीन कैबिनेट में 90V DC ब्रेक सप्लाई होने की पुष्टि करें या एक जोड़ने की योजना बनाएं। 24V सप्लाई पर 90V ब्रेक कॉइल चलाने से अधूरा ब्रेक रिलीज होता है, जिससे मोटर आंशिक रूप से लगे ब्रेक के खिलाफ चलता है — एक दोष स्थिति जो तेजी से ओवरहीटिंग और ब्रेक वियर का कारण बनती है।

Q2: BiS 0.5/6000 किन अनुप्रयोगों के लिए सबसे उपयुक्त है?

BiS 0.5/6000 को तेज़, हल्के-लोड पोजिशनिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है: टूल चेंजर ड्राइव, पैलेट शटल, हाई-स्पीड रोटरी इंडेक्सिंग टेबल, पिक-एंड-प्लेस एक्सिस, और सहायक CNC पोजिशनिंग फ़ंक्शन जहाँ तेज़ चक्र समय मायने रखता है और यांत्रिक लोड मोटर की 0.5 टॉर्क क्लास रेटिंग के भीतर है।

यह महत्वपूर्ण एक्सिस लोड या भारी चलती द्रव्यमान वाली मशीनों पर प्राथमिक कटिंग अक्षों के लिए उपयुक्त नहीं है — उन अनुप्रयोगों के लिए गति आवश्यकताओं की परवाह किए बिना उच्च टॉर्क क्लास मोटर की आवश्यकता होती है।

Q3: क्या प्लेन शाफ्ट (SLK) इस मोटर को संचालित तंत्र से जोड़ने के तरीके को सीमित करता है?

अधिकांश हाई-स्पीड अनुप्रयोगों के लिए, नहीं। प्रिसिजन क्लैंपिंग कपलिंग — बेल्लो, डिस्क, या जॉ प्रकार — शाफ्ट व्यास ग्रिप के माध्यम से टॉर्क को साफ-सुथरा संचारित करते हैं और प्लेन शाफ्ट सर्वो मोटरों के लिए मानक कपलिंग विकल्प हैं। 6,000 RPM पर, कपलिंग की गुणवत्ता और संतुलन शाफ्ट कॉन्फ़िगरेशन की तुलना में अधिक मायने रखता है।

जहां शॉक लोड या उच्च-टॉर्क रिवर्सल के कारण पॉजिटिव कीवे ड्राइव की आवश्यकता होती है, वहां इस मोटर के कीड शाफ्ट वेरिएंट को निर्दिष्ट किया जाना चाहिए।

Q4: इस मोटर के लिए किस सर्वो ड्राइव और CNC नियंत्रण की आवश्यकता है?

A06B-0115-B704#0037 Fanuc बीटा सीरीज़ डिजिटल सर्वो एम्पलीफायरों के लिए डिज़ाइन किया गया है और Fanuc CNC नियंत्रणों सहित 0i-Mate, 0i, 16i, 18i, और 21i प्लेटफार्मों के साथ संगत है। सर्वो एम्पलीफायर मोटर प्रकार पैरामीटर को BiS 0.5/6000 विनिर्देश के लिए कॉन्फ़िगर किया जाना चाहिए।

इसके अतिरिक्त, ड्राइव सिस्टम को b64iA इंक्रीमेंटल एन्कोडर इंटरफ़ेस का समर्थन करना चाहिए — पहले के एनालॉग या नॉन-BiS-संगत ड्राइव पीढ़ियों को इस मोटर के फीडबैक प्रकार के साथ काम करने के लिए इंटरफ़ेस हार्डवेयर की आवश्यकता हो सकती है।

Q5: सेवा में वापस लाने से पहले एक प्रयुक्त A06B-0115-B704#0037 पर क्या जांचा जाना चाहिए?

पहले ब्रेक ऑपरेशन को सत्यापित करें — 90V सप्लाई को लागू करें और हटा दें, यह जांचते हुए कि शाफ्ट डी-एनर्जाइज्ड होने पर मजबूती से लॉक हो जाता है और पावर लागू होने पर साफ-सुथरा रिलीज हो जाता है। एक ब्रेक जो रिलीज होने पर ड्रैग करता है या एंगेज होने पर होल्ड करने में विफल रहता है, उसे मोटर को वर्टिकल या सुरक्षा-महत्वपूर्ण एक्सिस पर वापस लाने से पहले सर्विस किया जाना चाहिए।

फिर संतुलन के लिए तीन-चरण वाइंडिंग प्रतिरोध की जांच करें, पृथ्वी के लिए इन्सुलेशन प्रतिरोध को मापें, और बेयरिंग की स्थिति का आकलन करने के लिए शाफ्ट को हाथ से घुमाएं। पिन जंग के लिए b64iA एन्कोडर कनेक्टर का निरीक्षण करें और केबल निकास को क्षति के लिए जांचें। रेटेड गति तक नो-लोड बेंच रन-अप एन्कोडर सिग्नल सत्यापन के साथ प्री-इंस्टॉलेशन चेक को ठीक से बंद कर देता है।
