घर
>
उत्पादों
>
औद्योगिक सर्वो मोटर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-0121-B077 |

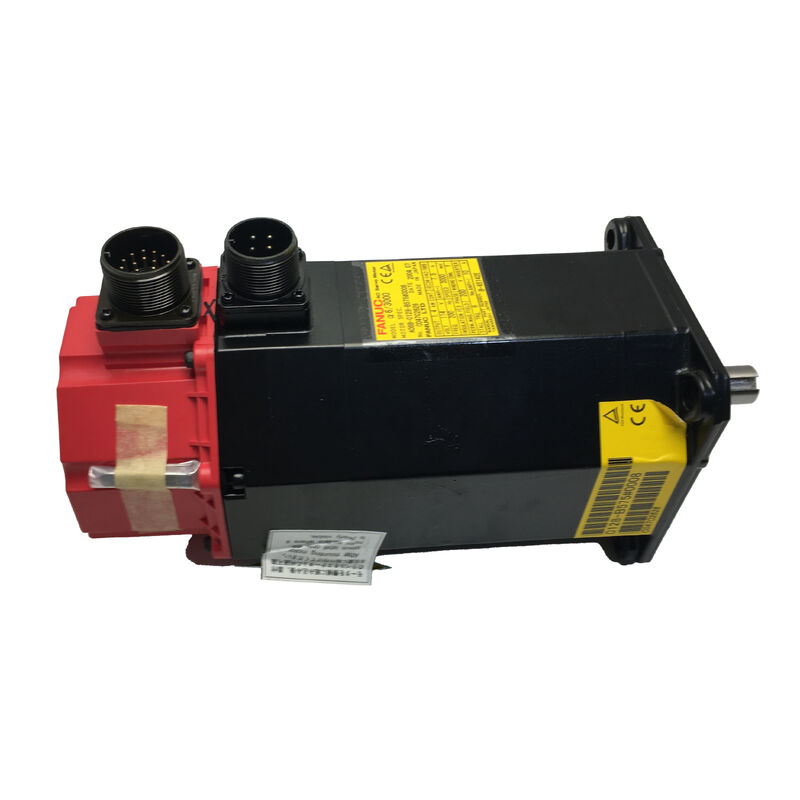

पार्ट नंबर: A06B-0121-B077
मॉडल: AC3 / 2000
एन्कोडर: I64 पल्स कोडर
शाफ्ट: टेपर शाफ्ट
स्थिति: निर्माता द्वारा बंद कर दिया गया — नवीनीकृत और अतिरिक्त स्टॉक उपलब्ध
स्थिति: नवीनीकृत / एक्सचेंज / अतिरिक्त
यह Fanuc A06B-0121-B077 Fanuc की शुरुआती AC सर्वो पीढ़ी का एक AC सर्वो मोटर है — मॉडल AC3/2000 — जो 2,000 RPM तक चलता है, जिसमें क्लोज्ड-लूप फीडबैक के लिए I64 पल्स कोडर और सटीक यांत्रिक कपलिंग के लिए टेपर शाफ्ट आउटपुट है।
यह मोटर इसके बाद आई ALPHA और BETA सीरीज़ परिवारों से पहले की है और उस अवधि से संबंधित है जब Fanuc ने AC सर्वो आर्किटेक्चर स्थापित किया था जो दशकों तक CNC मशीन टूल ड्राइव को परिभाषित करता रहा।
Fanuc ने तब से इस मॉडल को बंद कर दिया है, लेकिन यह उन मशीनों को सेवानिवृत्त नहीं करता है जिनमें इसे बनाया गया था।
AC3/2000 के आसपास निर्मित CNC उपकरण उन दुकानों और सुविधाओं में उत्पादक बने हुए हैं जहाँ एक सिद्ध मशीन को बनाए रखने की अर्थव्यवस्थाएँ पूर्ण री-टूलिंग की लागत और व्यवधान से अधिक हैं। उन ऑपरेशनों के लिए, सेवा योग्य A06B-0121-B077 इकाइयों का एक विश्वसनीय स्रोत सुविधा नहीं है — यह एक रखरखाव की आवश्यकता है।
टेपर शाफ्ट और I64 पल्स कोडर दो विशेषताएं हैं जो इसे एक विशिष्ट के बजाय एक विनिमेय वस्तु बनाती हैं।
दोनों यांत्रिक और विद्युत इंटरफ़ेस को परिभाषित करते हैं जो मोटर मशीन के साथ बनाता है, और दोनों को प्रतिस्थापन की सोर्सिंग करते समय बिल्कुल मेल खाना चाहिए। प्रत्येक क्या करता है और यह क्यों मायने रखता है, इसे समझना क्षेत्र में इस मोटर के साथ काम करने वाले किसी भी व्यक्ति के लिए व्यावहारिक प्रारंभिक बिंदु है।
| पैरामीटर | मान |
|---|---|
| मॉडल | AC3 / 2000 |
| अधिकतम गति | 2,000 RPM |
| शाफ्ट प्रकार | टेपर शाफ्ट |
| एन्कोडर | I64 पल्स कोडर |
| अनुप्रयोग | CNC एक्सिस ड्राइव |
| निर्माता स्थिति | बंद |
AC3 पदनाम ने इस मोटर को Fanuc की शुरुआती AC सर्वो मोटर रेंज के भीतर एक विशिष्ट टॉर्क वर्ग में रखा — AC2 से एक कदम ऊपर और भारी AC6 और AC12 परिवारों से नीचे जो उस युग के अधिक मांग वाले एक्सिस ड्राइव को संभालते थे।
2,000 RPM अधिकतम पर, AC3/2000 को उन एक्सिस पर लागू किया गया था जहाँ मध्यम गति और नियंत्रित टॉर्क आउटपुट प्राथमिकताएँ थीं — उत्पादन CNC कार्य की मांग वाली स्थिर फीडरेट प्रदर्शन और दोहराने योग्य स्थिति की तरह।
इन मोटरों को उसी पीढ़ी के Fanuc AC सर्वो ड्राइव सिस्टम के साथ जोड़ा गया था और Fanuc CNC नियंत्रण प्लेटफार्मों के साथ एकीकृत किया गया था जो उनके उत्पादन अवधि के दौरान वर्तमान थे। बाद में आने वाले मानकों के अनुसार, इलेक्ट्रॉनिक्स पुराने हैं — लेकिन मौलिक मोटर निर्माण टिकाऊ है, और ठीक से बनाए रखी और संग्रहीत की गई इकाइयाँ अपने मूल अनुप्रयोगों में मज़बूती से प्रदर्शन करना जारी रखती हैं।
AC3/2000 को इस अवधि के दौरान Fanuc सर्वो सिस्टम पर मानकीकृत कई OEM ब्रांडों में छोटे और मध्यम CNC मशीन टूल की एक श्रृंखला में फिट किया गया था।
स्थापित आधार इतना व्यापक है कि मोटर के विफलता मोड, सेवा आवश्यकताएं और प्रदर्शन विशेषताएँ विशेषज्ञ सर्वो मरम्मत समुदाय के भीतर अच्छी तरह से समझी जाती हैं।
A06B-0121-B077 पर टेपर शाफ्ट एक मशीनित शंक्वाकार प्रोफ़ाइल है जो मिलान ड्राइव घटक — आमतौर पर एक चरखी, कपलिंग हब, या मिलान टेपर के लिए बोर किया गया प्रत्यक्ष ड्राइव तत्व — के साथ एक स्व-केंद्रित हस्तक्षेप फिट बनाता है।
यह डिज़ाइन कीवे या शाफ्ट क्लैंपिंग पर अकेले निर्भर किए बिना एक समरूप, बैकलैश-मुक्त यांत्रिक कनेक्शन उत्पन्न करता है, और यह संचालित घटक को हर बार दोहराने योग्य जुड़ाव के साथ हटाया और पुनः स्थापित करने की अनुमति देता है — बशर्ते सही हटाने की प्रक्रिया का पालन किया जाए।
टेपर शाफ्ट मोटर के आसपास डिज़ाइन की गई मशीन पर, संचालित घटक — चरखी, हब, मोटर जिससे भी जुड़ता है — इस विशिष्ट टेपर ज्यामिति से मेल खाने के लिए बोर किए जाते हैं। एक सीधे शाफ्ट मोटर के साथ बदलना उन घटकों को भी बदलने की आवश्यकता है, जिससे एक मोटर स्वैप को एक महत्वपूर्ण बड़े यांत्रिक कार्य में बदल दिया जाता है।
यही कारण है कि प्रतिस्थापन का आदेश देने से पहले शाफ्ट प्रकार को सत्यापित करना वैकल्पिक नहीं है: गलत शाफ्ट कॉन्फ़िगरेशन के साथ साइट पर पहुँचना मरम्मत में देरी करता है और लागत जोड़ता है जिसे टाला जा सकता था।
टेपर शाफ्ट से ड्राइव घटक का निरीक्षण या हटाते समय, टेपर को सही ढंग से तोड़ा जाना चाहिए — एक उचित पुलर या टेपर-ब्रेकिंग विधि का उपयोग करके — प्रभाव उपकरणों के साथ घटक को चलाने के बजाय।
अनुचित हटाने से टेपर सतह खरोंच जाती है, जो पुनः स्थापना पर हस्तक्षेप फिट को खराब करती है और कंपन या संचालन के दौरान स्थिति त्रुटि का कारण बन सकती है।
I64 एक पल्स कोडर है — Fanuc की शब्दावली में मोटर हाउसिंग के पीछे एकीकृत इंक्रीमेंटल एनकोडर के लिए — जो AC सर्वो ड्राइव को स्थिति और वेग फीडबैक सिग्नल प्रदान करता है।
यह एक मार्कर चैनल के संदर्भ में स्थिति पल्स उत्पन्न करता है, जिसमें मशीन के होमिंग अनुक्रम प्रत्येक स्टार्टअप पर पूर्ण एक्सिस संदर्भ स्थापित करते हैं। यह CNC प्लेटफार्मों के लिए मानक फीडबैक आर्किटेक्चर है जिसके साथ इस मोटर को जोड़ा गया था।
I64 पदनाम में "64" एनकोडर की पल्स गणना विशेषता को संदर्भित करता है, जो सर्वो ड्राइव के लिए उपलब्ध स्थिति फीडबैक के रिज़ॉल्यूशन को निर्धारित करता है।
यह रिज़ॉल्यूशन मोटर और ड्राइव सिस्टम के बीच मेल खाना चाहिए — सर्वो ड्राइव पैरामीटर को अपडेट किए बिना एक अलग पल्स कोडर विनिर्देश के साथ मोटर को फिट करने से स्थिति स्केलिंग त्रुटियां उत्पन्न होंगी और एनकोडर फॉल्ट अलार्म उत्पन्न हो सकते हैं जो एक्सिस को संचालित करने से रोकते हैं।
किसी भी प्रयुक्त AC3/2000 मोटर पर पल्स कोडर की स्थिति का मूल्यांकन करने वाली पहली चीजों में से एक है। लंबे सेवा इतिहास या शीतलक जोखिम के सबूत वाली इकाइयों पर, पल्स कोडर हाउसिंग और इसका कनेक्टर सामान्य विफलता बिंदु हैं।
क्षतिग्रस्त कनेक्टर, जंग लगे पिन, और पल्स कोडर हाउसिंग के अंदर संदूषण सभी रुक-रुक कर या खराब फीडबैक सिग्नल उत्पन्न करते हैं जो एक्सिस स्थिति त्रुटियों या ड्राइव पर अनियंत्रित स्थितियों के रूप में प्रस्तुत होते हैं — अक्सर पल्स कोडर को स्रोत के रूप में पहचाने जाने से पहले ड्राइव फॉल्ट के रूप में गलत निदान किया जाता है।
Fanuc ने A06B-0121-B077 को बंद कर दिया क्योंकि उत्पाद लाइन विकसित हुई और नई मोटर पीढ़ियों ने इसे सुपरसीड कर दिया। मोटर का उत्पादन अब नहीं होता है, और नए कारखाने स्टॉक मानक चैनलों के माध्यम से उपलब्ध नहीं हैं।
इस पर निर्भर मशीनों को चलाने वाली सुविधाओं के लिए, विकल्प विशेषज्ञ सर्वो मोटर कंपनियों से प्राप्त नवीनीकृत मूल, जहां उपलब्ध हो वहां सत्यापित नए-पुराने स्टॉक इकाइयाँ, और एक्सचेंज प्रोग्राम हैं जो विफल कोर के बदले में समान नवीनीकृत इकाई लौटाते हैं।
AC3/2000 मोटर पर एक अच्छी तरह से निष्पादित नवीनीकरण में वाइंडिंग निरीक्षण और परीक्षण, बेयरिंग प्रतिस्थापन, पल्स कोडर मूल्यांकन और यदि आवश्यक हो तो प्रतिस्थापन या मरम्मत, टेपर शाफ्ट निरीक्षण, और स्टॉक में वापस आने से पहले एक पूर्ण रन-अप परीक्षण शामिल है।
यह वह मानक है जो मायने रखता है — केवल दृश्य निरीक्षण पास करने वाली मोटर लोड के तहत परीक्षण की गई और उसके सभी प्रमुख मापदंडों पर सत्यापित मोटर के समान नहीं है।
उच्च-अपटाइम सुविधाओं के लिए, शेल्फ पर एक सत्यापित स्पेयर A06B-0121-B077 रखना एक सीधा जोखिम न्यूनीकरण है।
बंद मोटर पर, बाजार में उतार-चढ़ाव होता है और उपलब्धता की गारंटी नहीं होती है। यह पता लगाना कि आपकी मशीन के डाउन होने के समय सेवा योग्य इकाइयाँ दुर्लभ हैं, उस तथ्य को खोजने का सबसे बुरा समय है।
Q1: A06B-0121-B077 बंद कर दिया गया है — क्या उत्पादन उपयोग के लिए नवीनीकृत इकाइयाँ विश्वसनीय हैं?
हाँ, बशर्ते वे एक प्रतिष्ठित सर्वो मरम्मत सुविधा से आएँ जो केवल दृश्य निरीक्षण के बजाय प्रलेखित परीक्षण करती हो।
एक ठीक से नवीनीकृत AC3/2000 में बिक्री से पहले उसके बेयरिंग को बदल दिया गया होगा, वाइंडिंग को प्रतिरोध संतुलन और इन्सुलेशन अखंडता के लिए परीक्षण किया गया होगा, पल्स कोडर का मूल्यांकन किया गया होगा, और एक पूर्ण नो-लोड रन-अप पूरा किया गया होगा। नवीनीकरण की गुणवत्ता आपूर्तिकर्ताओं के बीच काफी भिन्न होती है — उत्पादन-महत्वपूर्ण एक्सिस के लिए इकाई के लिए प्रतिबद्ध होने से पहले परीक्षण दस्तावेज़ीकरण के लिए पूछें।
Q2: क्या A06B-0121-B077 को नई Fanuc ALPHA या BETA सीरीज़ मोटर में अपग्रेड किया जा सकता है?
सिद्धांत रूप में, एक पीढ़ी अपग्रेड संभव है, लेकिन यह एक साधारण स्वैप नहीं है। टेपर शाफ्ट, माउंटिंग आयाम, कनेक्टर पिनआउट, और फीडबैक इंटरफ़ेस सभी AC3 पीढ़ी और बाद की ALPHA या BETA सीरीज़ मोटरों के बीच भिन्न होते हैं।
मोटर परिवर्तन के साथ-साथ एक सर्वो ड्राइव अपग्रेड की आमतौर पर आवश्यकता होती है, और CNC नियंत्रण को नए मोटर और एनकोडर प्रकार का समर्थन करना चाहिए। उन मशीनों के लिए जहाँ एक पूर्ण ड्राइव अपग्रेड की पहले से ही योजना बनाई गई है, यह समझ में आ सकता है — एक सीधे मोटर प्रतिस्थापन के लिए, एक समान AC3/2000 इकाई बहुत कम जोखिम और व्यवधान वहन करती है।
Q3: यदि I64 पल्स कोडर क्षतिग्रस्त हो जाए तो क्या होता है — क्या मोटर का अभी भी उपयोग किया जा सकता है?
क्लोज्ड-लूप सर्वो ऑपरेशन के लिए नहीं। पल्स कोडर स्थिति और वेग फीडबैक स्रोत है जिसकी सर्वो ड्राइव को नियंत्रण लूप को बंद करने के लिए आवश्यकता होती है। एक विफल या खराब पल्स कोडर स्थिति त्रुटियों, एक्सिस बहाव, या एनकोडर फॉल्ट अलार्म उत्पन्न करता है जो सामान्य संचालन को रोकते हैं।
कुछ मामलों में पल्स कोडर को एक विशेषज्ञ सर्वो मरम्मत सुविधा द्वारा एक अलग असेंबली के रूप में बदला जा सकता है — चाहे यह व्यवहार्य हो यह क्षति की सीमा और मोटर के एनकोडर माउंटिंग इंटरफ़ेस की स्थिति पर निर्भर करता है।
Q4: इस मोटर की सर्विसिंग करते समय सही टेपर शाफ्ट हटाने की कितनी महत्वपूर्णता है?
बहुत। टेपर शाफ्ट मोटर शाफ्ट टेपर और मिलान ड्राइव घटक के बीच एक सटीक हस्तक्षेप फिट पर निर्भर करता है। यदि चरखी या कपलिंग हब को उचित टेपर-ब्रेकिंग पुलर के साथ हटाने के बजाय प्रभाव उपकरणों के साथ बलपूर्वक हटाया जाता है, तो टेपर सतह खरोंच जाती है।
एक खरोंच टेपर पुनः स्थापना पर एक अपूर्ण हस्तक्षेप फिट उत्पन्न करता है, जिसके परिणामस्वरूप शाफ्ट रनआउट होता है — और एक्सिस ड्राइव पर रनआउट कंपन, स्थिति त्रुटि और त्वरित बेयरिंग पहनने के रूप में प्रकट होता है। टेपर शाफ्ट मोटर पर सही हटाने की प्रक्रिया वैकल्पिक नहीं है।
Q5: इस उम्र में AC3/2000 पर सबसे आम विफलता मोड क्या हैं?
लंबे सेवा इतिहास वाली मोटरों पर बेयरिंग का घिसना सबसे लगातार मिलने वाली समस्या है — लक्षण शाफ्ट की खुरदरापन, संचालन के दौरान श्रव्य शोर, और अंततः कंपन हैं जो एक्सिस सटीकता को प्रभावित करते हैं।
शीतलक संदूषण या कनेक्टर गिरावट से पल्स कोडर की विफलता दूसरा सबसे आम मुद्दा है, जो आमतौर पर स्थिति फीडबैक त्रुटियों या एक्सिस अलार्म के रूप में प्रस्तुत होता है। निरंतर ओवरलोड या शीतलक प्रवेश से वाइंडिंग इन्सुलेशन का क्षरण कम आम लेकिन अधिक गंभीर है — इसके लिए मोटर को सेवा में बहाल करने के लिए रीवाइंडिंग की आवश्यकता होती है। तीनों को पुनः स्थापना से पहले उचित बेंच परीक्षण के माध्यम से पहचाना जा सकता है।
