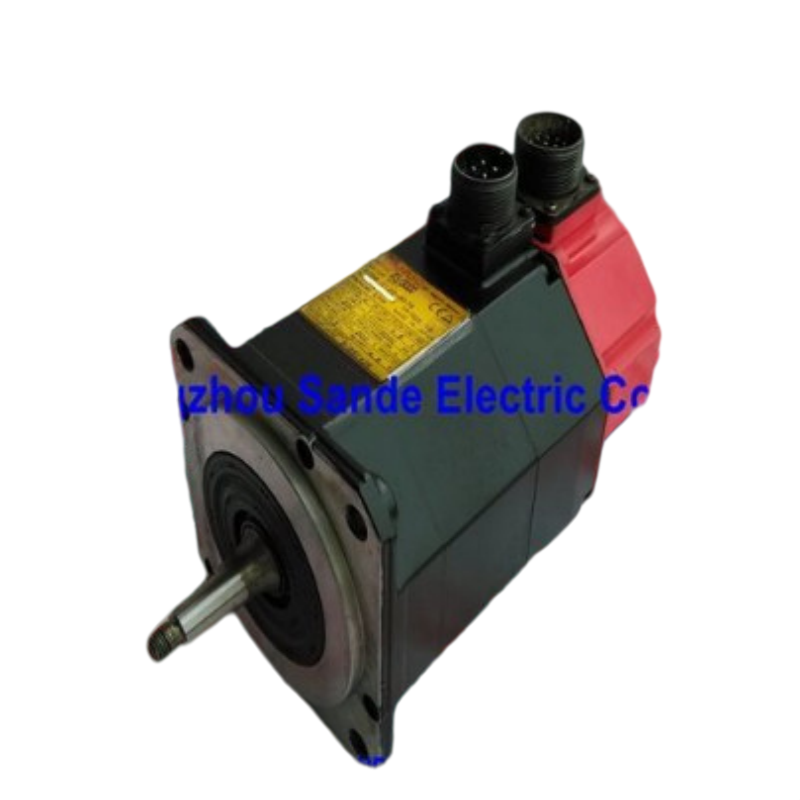

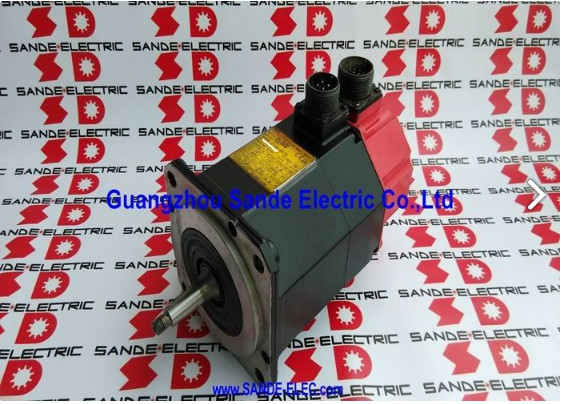

Fanuc A06B-0123-B077 | ALPHA सीरीज AC सर्वो मोटर a3/3000 — 0.9kW, टेपर शाफ्ट, aI64K एनकोडर, IP65

पार्ट नंबर: A06B-0123-B077

सीरीज: ALPHA AC सर्वो मोटर

मॉडल: a3 / 3000

कॉन्फ़िगरेशन: टेपर्ड शाफ्ट कीवे के साथ, aI64K इंक्रीमेंटल एनकोडर, कोई ब्रेक नहीं, IP65

स्थिति: नया / नवीनीकृत / एक्सचेंज उपलब्ध

अवलोकन

Fanuc A06B-0123-B077 एक कॉम्पैक्ट, हाई-स्पीड ALPHA सीरीज AC सर्वो मोटर है जो a3/3000 परिवार से है — रेड-कैप जनरेशन जिसने अपने उत्पादन जीवनकाल में सीएनसी मशीन टूल उद्योग को निरंतरता और स्थायित्व के साथ सेवा प्रदान की। 0.9 kW निरंतर आउटपुट, 3 Nm स्टॉल टॉर्क और 3,000 RPM अधिकतम गति के साथ, यह ALPHA मिड-रेंज में सबसे हल्के फ्रेम मोटरों में से एक है, लेकिन अपने टॉर्क स्तर पर सबसे तेज मोटरों में से एक है।127V तीन-फेज और 4.6A करंट ड्रॉ पर 200Hz रेटेड फ्रीक्वेंसी इसे छोटे से मध्यम सीएनसी मशीन टूल्स पर कॉम्पैक्ट, हाई-साइकिल पोजिशनिंग ड्राइव की एप्लिकेशन रेंज में मजबूती से रखती है।कीवे के साथ टेपर शाफ्ट और aI64K इंक्रीमेंटल एनकोडर इस वेरिएंट के मैकेनिकल और इलेक्ट्रिकल सिग्नेचर हैं — एक मोटर जो सटीक, दोहराने योग्य कपलिंग कनेक्शन और विश्वसनीय इंक्रीमेंटल फीडबैक के लिए कॉन्फ़िगर की गई है जिस पर सीएनसी एक्सिस सटीकता निर्भर करती है।

फ्लैंज-माउंटेड और IP65 सील, A06B-0123-B077 स्थापित करने में सीधा है, तंग मशीन ड्राइव पोजीशन में फिट होने के लिए पर्याप्त कॉम्पैक्ट है, और उत्पादन मशीनिंग फ्लोर के परिचालन वातावरण में जीवित रहने के लिए बनाया गया है।

यह मोटर नवीनीकृत और अधिशेष बाजार के माध्यम से उपलब्ध है, जिसमें एक अच्छी तरह से स्थापित मरम्मत समुदाय a3/3000 मोटर परिवार और इसकी सेवा आवश्यकताओं से परिचित है।

मुख्य विनिर्देश

पैरामीटर

मान

3 Nm स्टॉल टॉर्क क्लास इसे रेड-कैप जनरेशन में हल्के टॉर्क मोटरों में से एक बनाती है — a6, aC6, aC12, और aC22 परिवारों की तुलना में हल्का जो उत्तरोत्तर भारी एक्सिस लोड को संभालते थे। a3/3000 उस मामूली टॉर्क क्लास में 3,000 RPM की छत लाता है, जो इस फ्रेम साइज और पावर लेवल पर उन अनुप्रयोगों की एक उपयोगी रेंज खोलता है जहां गति और सटीकता निरंतर बल आउटपुट से अधिक मायने रखती है।

छोटे से मध्यम सीएनसी मशीन टूल्स पर जिन्हें यह मोटर फिट किया गया था, a3/3000 आमतौर पर सेकेंडरी एक्सिस, टूल मैगज़ीन इंडेक्सिंग, रोटरी टेबल पोजिशनिंग और कॉम्पैक्ट फीड मैकेनिज्म को संभालता था जहां मैकेनिकल लोड हल्का होता है लेकिन मोशन साइकिल रेट अधिक होता है और पोजिशनिंग सटीकता लगातार होनी चाहिए।

200Hz ऑपरेटिंग फ्रीक्वेंसी — उसी टॉर्क क्लास में 2,000 RPM वेरिएंट के लिए 133Hz की तुलना में — उच्च-गति डिजाइन और 3,000 RPM की मांग वाली विभिन्न एम्पलीफायर ऑपरेटिंग स्थितियों को दर्शाती है।

0.9 kW निरंतर रेटिंग 3,000 RPM पर 3 Nm देने का परिणाम है — उस संयोजन की भौतिकी एक विशिष्ट शक्ति आउटपुट उत्पन्न करती है जो सर्वो एम्पलीफायर की वर्तमान आपूर्ति आवश्यकताओं और एक्सिस ड्राइव सिस्टम के थर्मल प्रबंधन को निर्धारित करती है।

4.6A रेटेड करंट पर, इस एक्सिस को संभालने वाला एम्पलीफायर मॉड्यूल हल्के करंट क्लास में है, जो मल्टी-एक्सिस मशीनों के लिए ड्राइव कैबिनेट और वायरिंग के साइजिंग को भी प्रभावित करता है जिसमें कई a3/3000 एक्सिस होते हैं।

टेपर शाफ्ट कीवे के साथ — सटीकता और सकारात्मक जुड़ाव

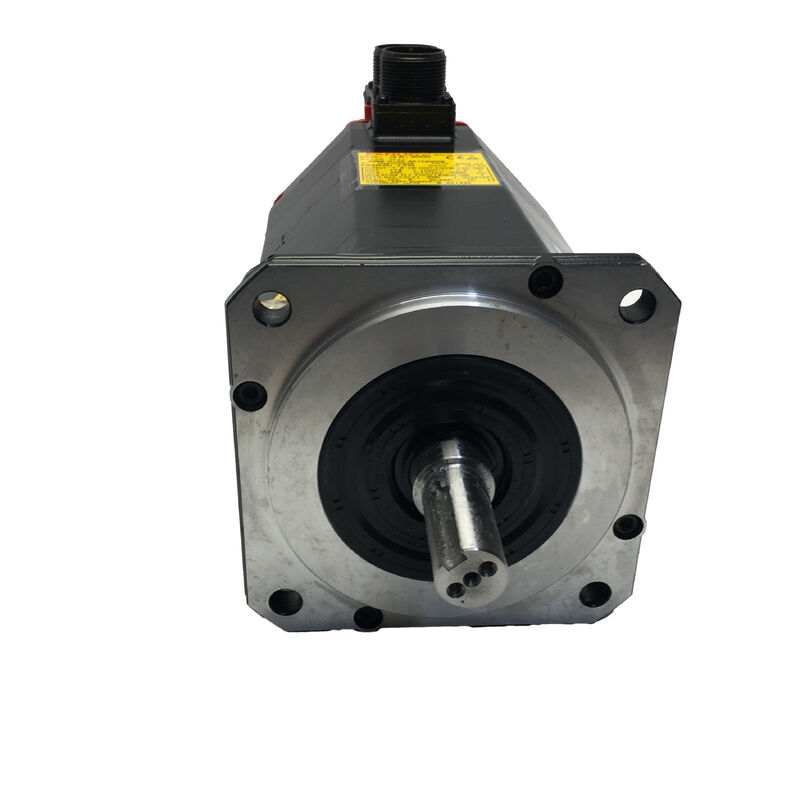

A06B-0123-B077 पर टेपर शाफ्ट को कीवे के साथ एक सटीक शंक्वाकार प्रोफाइल में मशीन किया गया है।

टेपर कोण एक सेल्फ-सेंटरिंग इंटरफेरेंस फिट बनाता है जब कपलिंग हब या संचालित घटक को शाफ्ट पर खींचा जाता है — हब क्लैंपिंग-ओनली स्ट्रेट शाफ्ट कनेक्शन के लिए कभी-कभी आवश्यक ट्रायल-एंड-एरर अलाइनमेंट के बिना समरूप रूप से बैठता है।

कीवे इस टेपर से होकर गुजरता है और एक सकारात्मक रोटेशनल लॉक प्रदान करता है: सीएनसी पोजिशनिंग साइकिल के बार-बार त्वरण-मंदी के उलटफेर के तहत भी, हब शाफ्ट पर घूर्णनशील रूप से फिसल नहीं सकता है।

3 Nm मोटर के लिए, संयुक्त टेपर इंटरफेरेंस प्लस कीवे जुड़ाव केवल टॉर्क लोड के लिए मैकेनिकल ओवरस्पेस है — एक स्ट्रेट शाफ्ट पर एक गुणवत्ता सर्वो कपलिंग 3 Nm को जोखिम के बिना संभाल लेगी।

टेपर शाफ्ट मौजूद है क्योंकि जिन मशीनों को यह मोटर सेवा प्रदान करती है, वे पोजिशनल रिपीटेबिलिटी की मांग करती हैं जो हर बार असेंबली होने पर कपलिंग हब के ठीक उसी स्थिति में बैठने पर निर्भर करती है, और क्योंकि कीवे यह सुनिश्चित करता है कि वर्षों के परिचालन उलटफेर के बाद भी हब घूर्णनशील रूप से कभी भी स्थानांतरित न हो।

रिप्लेसमेंट के समय का परिणाम ALPHA परिवार में किसी भी अन्य टेपर शाफ्ट मोटर से अपरिवर्तित है: संचालित घटक को प्रभाव उपकरणों से संचालित करने के बजाय एक उचित टेपर-ब्रेकिंग पुलर के साथ हटाया जाना चाहिए।

हटाने के दौरान टेपर सतह को खरोंचने से इंटरफेरेंस फिट खराब हो जाता है और शाफ्ट रनआउट उत्पन्न होता है जो पुनः स्थापना के बाद पोजिशनिंग सटीकता को प्रभावित करता है।

जनरल सर्वो के नवीनीकरण दस्तावेज इस बात की पुष्टि करते हैं कि उनके रीबिल्ड प्रक्रिया के दौरान टेपर शाफ्ट का निरीक्षण किया जाता है और फैनुक विनिर्देशों से मिलान किया जाता है — यह उन वस्तुओं में से एक है जहां फील्ड रखरखाव निर्णयों का सबसे अधिक परिणामी दीर्घकालिक प्रभाव होता है।

aI64K एनकोडर — 64,000 ppr इंक्रीमेंटल फीडबैक

aI64K फैनुक का 64,000 पल्स-प्रति-क्रांति इंक्रीमेंटल एनकोडर है — ALPHA सीरीज सर्वो मोटरों के लिए मानक फीडबैक डिवाइस।

3,000 RPM पर, एनकोडर प्रति सेकंड 3.2 मिलियन पल्स उत्पन्न करता है, जिससे ALPHA सर्वो एम्पलीफायर के कंट्रोल लूप को मोटर की पूरी गति रेंज पर वेग और स्थिति को प्रबंधित करने के लिए आवश्यक रिज़ॉल्यूशन मिलता है, बिना वेग रिपल के जो कम-रिज़ॉल्यूशन एनकोडर पेश कर सकते हैं।

इंक्रीमेंटल ऑपरेशन के लिए पूर्ण एक्सिस स्थिति स्थापित करने के लिए प्रत्येक मशीन स्टार्टअप पर एक होमिंग अनुक्रम की आवश्यकता होती है।

सीएनसी एक्सिस को उसकी संदर्भ स्थिति तक ले जाता है, एनकोडर के मार्कर पल्स को पढ़ता है, और उस संदर्भ से स्थिति काउंटर सेट करता है। a3/3000 द्वारा आमतौर पर सेवा की जाने वाली सेकेंडरी और सहायक एक्सिस फ़ंक्शंस के लिए, होमिंग मशीन स्टार्टअप पर एक संक्षिप्त रूटीन स्टेप है — आमतौर पर बड़े प्राइमरी एक्सिस की तुलना में तेज होता है क्योंकि संदर्भ तक यात्रा दूरी आमतौर पर कम होती है।

प्रयुक्त मोटरों पर, स्थापना से पहले एनकोडर कनेक्टर की अखंडता प्राथमिक चिंता का विषय है।

aI64K कनेक्टर मोटर के पीछे स्थित होता है और परिचालन वातावरण के संपर्क में आता है।

नमी से पिन जंग, पिछले रखरखाव के दौरान केबल हैंडलिंग से क्षति, और संदूषण का प्रवेश इस मोटर जनरेशन पर एनकोडर-साइड विफलता के सबसे आम तरीके हैं — और वे सर्वो ड्राइव पर स्थिति त्रुटि या एनकोडर अलार्म कोड उत्पन्न करते हैं जिन्हें एनकोडर को स्रोत के रूप में पुष्टि करने से पहले ड्राइव दोष के रूप में गलत पढ़ा जा सकता है।

IP65 सीलिंग और पर्यावरण फिट

मानक A06B-0123-B077 में IP65 सीलिंग है — पूरी तरह से धूल-संरक्षित और किसी भी कोण से निर्देशित पानी की जेट के प्रतिरोधी। इस मोटर क्लास के लिए विशिष्ट सेकेंडरी और सहायक एक्सिस पोजीशन पर, IP65 उत्पादन मशीनिंग वातावरण के नियमित कूलेंट मिस्ट, आकस्मिक छींटे और संपीड़ित हवा सफाई के संपर्क को अतिरिक्त सीलिंग उपायों के बिना कवर करता है।

उच्च कूलेंट एक्सपोजर पोजीशन के लिए सील किया गया वेरिएंट — #7075 प्रत्यय — अस्थायी विसर्जन सुरक्षा के लिए IP67 रेटिंग रखता है। जहां मोटर की स्थापना सीधी कूलेंट जेट एक्सपोजर वाली स्थिति में या आक्रामक कूलेंट डिलीवरी वाली मशीन में होती है, वहां #7075 उपयुक्त विनिर्देश है।

मानक B077 इस मोटर क्लास के अधिकांश इंस्टॉलेशन पोजीशन के लिए उपयुक्त है, जहां IP65 पर्याप्त है और IP67 की अतिरिक्त सीलिंग जटिलता कोई व्यावहारिक लाभ नहीं जोड़ती है।

ड्राइव और नियंत्रण संगतता

A06B-0123-B077 Fanuc ALPHA सीरीज SVM सर्वो एम्पलीफायर मॉड्यूल के साथ संगत है और ALPHA सीरीज उत्पादन अवधि के दौरान वर्तमान Fanuc CNC नियंत्रण प्लेटफार्मों के साथ एकीकृत होता है — सीरीज 0, 0i, 15, 16, 18, और 21।

एक्सिस ऑपरेशन से पहले सर्वो एम्पलीफायर को a3/3000 के लिए मोटर टाइप कोड के साथ पैरामीटराइज़ किया जाना चाहिए।

मिश्रित ALPHA मोटर प्रकारों वाली मल्टी-एक्सिस मशीनों पर, पुष्टि करें कि इस एक्सिस को सौंपा गया एम्पलीफायर मॉड्यूल विशेष रूप से a3/3000 के लिए कॉन्फ़िगर किया गया है — यह उन मशीनों पर एक सामान्य पैरामीटराइज़ेशन चूक है जहां सेवा जीवनकाल में मोटरों को बदला या पुन: कॉन्फ़िगर किया गया है, और a3/3000 जैसे हल्के मोटर पर एक गलत मोटर टाइप कोड एक बड़े मोटर पर वेग लूप और वर्तमान सीमा समस्याओं के समान उत्पन्न करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: a3/3000 की तुलना उसी गति क्लास में a6/3000 से कैसे की जाती है?

दोनों मोटर 200Hz और 127V पर 3,000 RPM तक चलती हैं, और दोनों टेपर्ड शाफ्ट और I64 एनकोडर का उपयोग करती हैं। a6/3000 7.5A रेटेड करंट पर 6 Nm स्टॉल टॉर्क प्रदान करता है — a3/3000 के टॉर्क का दोगुना, उच्च करंट ड्रॉ पर।

a3/3000 3 Nm और 4.6A पर हल्के एक्सिस लोड के लिए सही है जहां कम करंट ड्रॉ एम्पलीफायर मॉड्यूल साइजिंग के लिए एक फायदा है। वे विनिमेय नहीं हैं — मोटर टाइप पैरामीटर और एम्पलीफायर करंट क्लास भिन्न होते हैं। हमेशा मशीन पर स्थापित मोटर से पार्ट नंबर का मिलान करें।

Q2: A06B-0123-B077 के साथ कौन सा सर्वो एम्पलीफायर संगत है?

a3/3000 4.6A निरंतर संचालन के लिए उपयुक्त करंट क्लास में Fanuc ALPHA सीरीज SVM और SVU सर्वो एम्पलीफायर मॉड्यूल के साथ संगत है। मशीन के मूल ड्राइव कॉन्फ़िगरेशन में सौंपा गया विशिष्ट SVM मॉड्यूल संगतता को नियंत्रित करता है — एक्सिस संचालित होने से पहले मोटर टाइप पैरामीटर को a3/3000 कोड पर सेट किया जाना चाहिए।

उन मशीनों के लिए जहां मूल निर्माण के बाद एम्पलीफायर को बदला या अपग्रेड किया गया है, पुष्टि करें कि नया एम्पलीफायर aI64K इंक्रीमेंटल एनकोडर इंटरफ़ेस का समर्थन करता है।

Q3: a3/3000 परिवार में B077 और B175 वेरिएंट के बीच क्या अंतर है?

B077 में कोई एकीकृत ब्रेक नहीं है — आराम की स्थिति में होल्डिंग सर्वो ड्राइव पर सक्रिय टॉर्क रिटेंशन बनाए रखने पर निर्भर करती है। B175 एक स्प्रिंग-एप्लाइड इलेक्ट्रोमैग्नेटिक होल्डिंग ब्रेक जोड़ता है, जो इसे वर्टिकल एक्सिस या गुरुत्वाकर्षण-लोडेड मैकेनिज्म के लिए उपयुक्त बनाता है जहां सर्वो डिसेबल, ई-स्टॉप, या पावर लॉस के दौरान मैकेनिकल पोजीशन आश्वासन की आवश्यकता होती है।

दोनों में समान 0.9 kW आउटपुट, 3 Nm स्टॉल टॉर्क, 127V / 200Hz / 4.6A इलेक्ट्रिकल स्पेसिफिकेशन, टेपर्ड शाफ्ट और IP65 सीलिंग है। ब्रेक ही एकमात्र कार्यात्मक अंतर है।

Q4: यदि नवीनीकृत a3/3000 अनुपलब्ध है तो क्या इस मोटर को वर्तमान-पीढ़ी के Fanuc मोटर से बदला जा सकता है?

अल्फा i या बीटा i मोटरों में क्रॉस-जनरेशन प्रतिस्थापन सिद्धांत रूप में संभव है लेकिन इसके लिए इंजीनियरिंग मूल्यांकन की आवश्यकता होती है — माउंटिंग आयाम, कनेक्टर पिनआउट, एनकोडर प्रोटोकॉल, और आवश्यक सर्वो एम्पलीफायर प्रकार सभी ALPHA और वर्तमान-पीढ़ी के मोटरों के बीच भिन्न होते हैं।

एक अन्यथा कार्यात्मक मशीन पर एक एकल विफल मोटर के लिए, क्रॉस-जनरेशन प्रतिस्थापन की गड़बड़ी और लागत आमतौर पर नवीनीकृत a3/3000 की सोर्सिंग से अधिक होती है। नवीनीकृत इकाइयां सर्वो मोटर बाजार में उपलब्ध रहती हैं, और a3/3000 के अच्छी तरह से समझे जाने वाले विफलता मोड इसे विशेषज्ञ दुकान नवीनीकरण के लिए उपयुक्त बनाते हैं।

Q5: एक प्रयुक्त A06B-0123-B077 के लिए कौन से निरीक्षण चरण सबसे महत्वपूर्ण हैं?

टेपर शाफ्ट सतह से शुरू करें — फ्रीटिंग, स्कोरिंग, या पिछले अनुचित निष्कासन से प्रभाव के निशान के लिए निरीक्षण करें। टेपर सतह क्षति इंटरफेरेंस फिट ज्यामिति से समझौता करती है और इसे फील्ड में ठीक नहीं किया जा सकता है।

कुंजी संपर्क चेहरों पर फ्रीटिंग के लिए कीवे की जांच करें। संक्षारित या मुड़े हुए पिन के लिए aI64K एनकोडर कनेक्टर का निरीक्षण करें और केबल निकास के लिए चफिंग या स्ट्रेन रिलीफ पर क्षति की जांच करें। चरण संतुलन के लिए तीन-चरण वाइंडिंग प्रतिरोध को मापें और पृथ्वी के लिए इन्सुलेशन प्रतिरोध की जांच करें।

बेयरिंग की खुरदरापन या खिंचाव को महसूस करने के लिए शाफ्ट को हाथ से घुमाएं। एनकोडर सिग्नल सत्यापन के साथ फैनुक ALPHA ड्राइव पर 3,000 RPM तक बेंच रन-अप मोटर को उत्पादन सेवा में वापस करने से पहले सही अंतिम जांच है।
