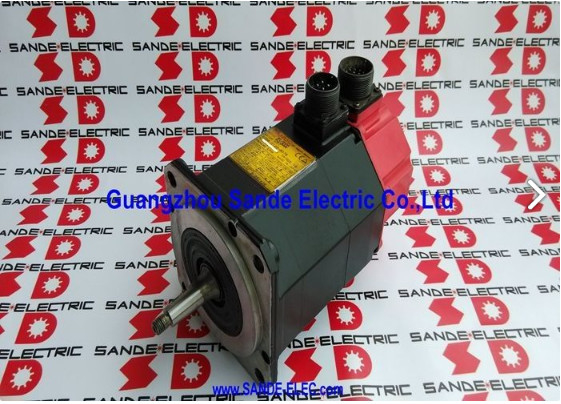

A06B-0141-B077 Fanuc AC सर्वो मोटर A06B0141B077 AO6B-OI4I-BO77

Fanuc A06B-0141-B077 | ALPHA सीरीज़ AC सर्वो मोटर aC12/2000 — 2.1kW, स्ट्रेट शाफ्ट, aI64 एनकोडर

पार्ट नंबर: A06B-0141-B077

सीरीज़: ALPHA AC सर्वो मोटर

मॉडल: aC12 / 2000

स्थिति: निर्माता द्वारा बंद कर दिया गया — नवीनीकृत और अतिरिक्त स्टॉक उपलब्ध

स्थिति: नवीनीकृत / एक्सचेंज / अतिरिक्त

अवलोकन

Fanuc A06B-0141-B077Fanuc की ALPHA सीरीज़ का 2.1 kW AC सर्वो मोटर है — मॉडल aC12/2000 — प्लेन स्ट्रेट शाफ्ट, नो-ब्रेक इंक्रीमेंटल एनकोडर वेरिएंट जिसमें aI64K पल्स कोडर लगा है। 155V तीन-फेज, 133Hz पर 2,000 RPM तक चलता है, 8.8A निरंतर खींचता है, यह CNC मशीन टूल निर्माण के इतिहास में सबसे व्यापक रूप से तैनात सर्वो मोटर पीढ़ियों में से एक से संबंधित है।लाल एंड कैप इस ALPHA पीढ़ी की दृश्य पहचान है, और aC12/2000 छोटे से मध्यम मशीनिंग सेंटरों, टर्निंग सेंटरों और मल्टी-एक्सिस प्लेटफार्मों पर उत्पादन का एक प्रमुख हिस्सा था, उस अवधि के दौरान जब Fanuc का ALPHA सर्वो सिस्टम प्रभावी रूप से इस वर्ग की मशीनों के लिए उद्योग मानक था।

मूल विवरण 257V और 2.5A को 133Hz आवृत्ति के साथ इंगित करता है — ये मोटर के ओपन-सर्किट बैक-ईएमएफ वोल्टेज और नो-लोड रनिंग करंट की विशेषता से मेल खाते हैं, जो कुछ मोटर नेमप्लेट और MRO लिस्टिंग पर रेटेड ऑपरेटिंग मापदंडों के साथ दिखाई देते हैं।

इस मोटर के लिए प्राथमिक परिचालन रेटिंग 155V, 8.8A, और 2,000 RPM पर 133Hz हैं — ये मान हैं जो सर्वो एम्पलीफायर 200–230VAC मेन सप्लाई से उत्पन्न करता है।

Fanuc ने इस मोटर को बंद कर दिया है। aC12/2000 ने अपने स्थापित आधार को अच्छी तरह से सेवा दी है, और उन मशीनों में से कई सक्रिय उत्पादन में बनी हुई हैं।

उन सुविधाओं के लिए जो उन्हें बनाए रखती हैं, परीक्षण की गई प्रतिस्थापन इकाइयों का एक विश्वसनीय स्रोत नियमित रखरखाव की आवश्यकता बनी हुई है।

मुख्य विनिर्देश

पैरामीटर

aC12 पदनाम इस मोटर के लिए Fanuc की टॉर्क क्लास नामकरण को दर्शाता है — 12 Nm निरंतर टॉर्क — और 2000 इसकी अधिकतम गति रेटिंग को इंगित करता है। ALPHA सीरीज़ के भीतर जो Alpha i और Beta i पीढ़ियों से पहले थी, aC12/2000 ने मिड-रेंज स्लॉट पर कब्जा कर लिया था: aC3 और aC6 मोटर्स की तुलना में अधिक सक्षम जो हल्के सहायक एक्सल पर उपयोग किए जाते थे, aC22 और aC30 इकाइयों की तुलना में सर्वो एम्पलीफायर की वर्तमान क्षमता पर कम मांग वाले जो भारी सैडल और टेबल ड्राइव पर उपयोग किए जाते थे।

उस स्थिति ने aC12/2000 को मशीन टूल्स के एक व्यापक वर्ग के प्राथमिक फीड एक्सल के लिए डिफ़ॉल्ट विनिर्देश बना दिया — कॉम्पैक्ट-टू-मीडियम वर्टिकल मशीनिंग सेंटरों पर X, Y, और Z एक्सल, और प्रोडक्शन लेथ पर मुख्य X और Z एक्सल जहां मूविंग मास और कटिंग फोर्स की आवश्यकताएं इस मोटर की निरंतर रेटिंग के भीतर आराम से बैठती थीं।

यह ठंडा चलता था, लंबे सेवा अंतराल पर मज़बूती से संचालित होता था, और जब इंस्टॉलेशन वातावरण उपयुक्त था और सर्वो एम्पलीफायर सही ढंग से पैरामीटराइज़्ड था, तो न्यूनतम ध्यान देने की आवश्यकता होती थी।

2,000 RPM और 2.1 kW पर, मोटर विशिष्ट बॉलस्क्रू व्यवस्था के माध्यम से पर्याप्त रैपिड ट्रैवर्स दरें प्रदान करता है और वास्तविक कटिंग लोड के तहत प्रोग्राम की गई फीडरेट बनाए रखता है, बिना वेग लूप हंटिंग के जो तब दिखाई देता है जब मोटर अपनी निरंतर टॉर्क सीमा के पास काम कर रहा हो।

12 Nm का आंकड़ा निरंतर रेटिंग है — पीक टॉर्क एक्सल त्वरण के दौरान काफी अधिक होता है, जो उत्तरदायी पोजिशनिंग व्यवहार प्रदान करता है जिस पर CNC मशीनिंग उत्पादकता निर्भर करती है।

स्ट्रेट शाफ्ट और शाफ्ट वेरिएंट

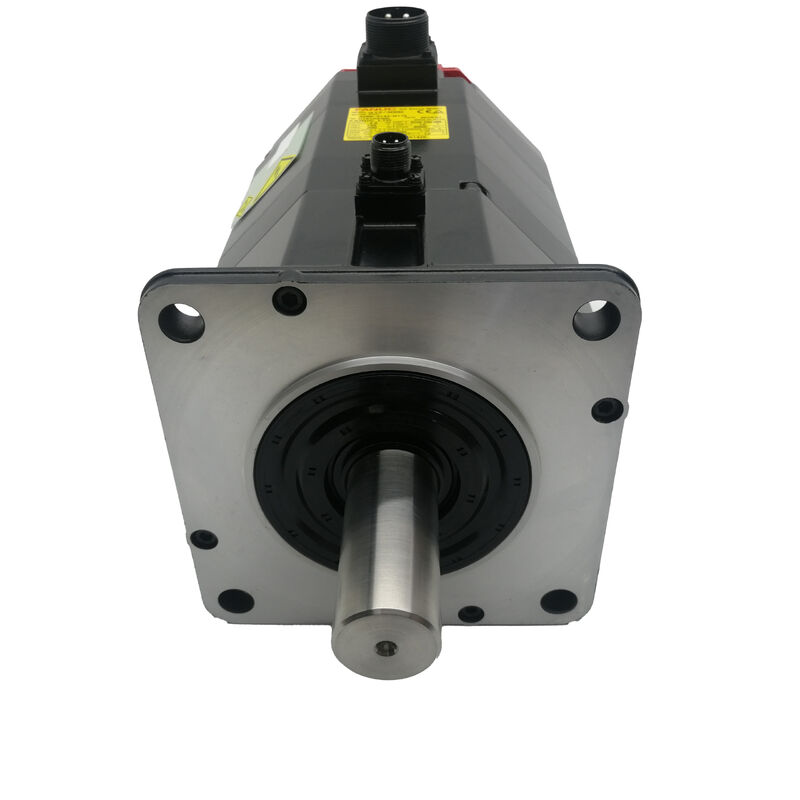

A06B-0141-B077 पर प्लेन स्ट्रेट शाफ्ट टॉर्क ट्रांसमिशन के लिए कपलिंग क्लैंपिंग बल का उपयोग करता है — कोई कीवे अतिरिक्त यांत्रिक जुड़ाव प्रदान नहीं करता है। सामान्य CNC एक्सल ऑपरेशन में इस मोटर द्वारा उत्पन्न निरंतर टॉर्क स्तरों के लिए, सही ढंग से निर्दिष्ट और ठीक से टॉर्क किया गया प्रिसिजन सर्वो कपलिंग मोटर के सेवा जीवन पर मज़बूती से लोड को संभालता है।

B077 विनिर्देश के भीतर दो शाफ्ट उप-वेरिएंट मौजूद हैं: #7000 प्लेन स्ट्रेट शाफ्ट (नो कीवे) और #7008 कीड स्ट्रेट शाफ्ट (शाफ्ट में कीवे मशीन किया गया)।

दोनों में समान विद्युत विनिर्देश और aI64K एनकोडर है — शाफ्ट मशीनिंग ही एकमात्र अंतर है। प्लेन शाफ्ट वेरिएंट के आसपास निर्मित मशीनों में प्लेन बोर वाले कपलिंग हब होते हैं; कीड वेरिएंट की आवश्यकता वाली मशीनों में कीवे-बोरेड हब होते हैं। डिलीवरी के बाद पता चलने वाली सबसे निराशाजनक इंस्टॉलेशन समस्याओं में से एक कपलिंग बेमेल को रोकने के लिए ऑर्डर करने से पहले कौन सा उप-वेरिएंट स्थापित है, इसकी पुष्टि करें।

aI64K एनकोडर — इंक्रीमेंटल पल्स कोडर

aI64K मोटर के पीछे एकीकृत 64,000 पल्स-प्रति-रिवॉल्यूशन इंक्रीमेंटल एनकोडर है। 2,000 RPM पर, यह प्रति सेकंड 2.13 मिलियन पल्स उत्पन्न करता है — फीडबैक घनत्व जो ALPHA सर्वो एम्पलीफायर वेग और स्थिति लूप को पूर्ण गति सीमा पर सटीक रूप से बंद करने के लिए उपयोग करता है।

पूर्ण एक्सल स्थिति प्रत्येक मशीन स्टार्टअप पर एक होमिंग अनुक्रम के माध्यम से स्थापित की जाती है, जो इस मोटर के साथ जोड़ी गई CNC नियंत्रण प्रणालियों के लिए मानक संचालन अभ्यास है।

विस्तारित सेवा इतिहास वाले मोटरों पर, एनकोडर और इसका कनेक्टर मोटर की वाइंडिंग और बेयरिंग की स्थिति की तुलना में विफलता के कारणों में असमान रूप से प्रतिनिधित्व करते हैं।

कनेक्टर के माध्यम से कूलेंट मिस्ट का घुसपैठ, भंडारण के दौरान आर्द्रता के संपर्क से पिन का क्षरण, और एग्जिट स्ट्रेन रिलीफ पर केबल का घर्षण सामान्य विफलता मोड हैं।

ये रुक-रुक कर या खराब एनकोडर आउटपुट उत्पन्न करते हैं जिसे सर्वो एम्पलीफायर एनकोडर अलार्म कोड, स्थिति त्रुटियों, या वेग अस्थिरता के रूप में रिपोर्ट कर सकता है — ऐसे लक्षण जिन्हें एनकोडर को स्रोत के रूप में पुष्टि करने से पहले एम्पलीफायर दोष के रूप में गलत समझा जा सकता है।

बंद स्थिति और सोर्सिंग

Fanuc ने A06B-0141-B077 को बंद कर दिया क्योंकि उत्पाद लाइन आगे बढ़ी, लेकिन जिन मशीनों को इसने सेवा दी, वे संचालित होती रहीं।

aC12/2000 मरम्मत समुदाय अच्छी तरह से स्थापित है — मोटर के विफलता मोड प्रलेखित हैं, संगत बेयरिंग और सील उपलब्ध हैं, और एनकोडर प्रतिस्थापन प्रक्रिया विशेषज्ञ सर्वो मरम्मत सुविधाओं पर नियमित रूप से अभ्यास की जाती है।

नवीनीकृत मूल, परीक्षण किए गए अतिरिक्त नए-पुराने स्टॉक इकाइयां, और एक्सचेंज प्रोग्राम व्यावहारिक सोर्सिंग विकल्प बने हुए हैं।

ठीक से नवीनीकृत मोटर और केवल नेत्रहीन निरीक्षण की गई सतह-साफ इकाई के बीच गुणवत्ता का अंतर बाहर से दिखाई नहीं देता है।

एक प्रतिष्ठित नवीनीकृतकर्ता ने बेयरिंग को बदल दिया होगा, प्रतिरोध संतुलन और इन्सुलेशन अखंडता के लिए वाइंडिंग का परीक्षण किया होगा, एनकोडर आउटपुट को सत्यापित किया होगा, और बिक्री से पहले Fanuc ड्राइव पर मोटर को रेटेड गति तक चलाया होगा। वह परीक्षण रिकॉर्ड सार्थक विभेदक है — इसके लिए पूछें।

ड्राइव और नियंत्रण संगतता

A06B-0141-B077 Fanuc ALPHA सीरीज़ सर्वो एम्पलीफायरों के साथ संगत है — 8.8A निरंतर के लिए उपयुक्त वर्तमान वर्ग में SVM मॉड्यूल — और Fanuc CNC प्लेटफार्मों सहित सीरीज़ 0, 0i, 15, 16, 18, और 21 के साथ एकीकृत होता है।

एक्सल ऑपरेशन से पहले सर्वो एम्पलीफायर को aC12/2000 के लिए मोटर प्रकार कोड के साथ पैरामीटराइज़ किया जाना चाहिए। उन मशीनों पर जहां मूल निर्माण के बाद से ड्राइव या नियंत्रण को अपग्रेड किया गया है, प्रतिस्थापन मोटर स्थापित करने से पहले यह पुष्टि करना एक आवश्यक कदम है कि स्थापित एम्पलीफायर aI64K एनकोडर इंटरफ़ेस का समर्थन करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: मूल उत्पाद सूची में 257V और 2.5A के आंकड़े क्या दर्शाते हैं?

257V मोटर का बैक-ईएमएफ वोल्टेज है — जब शाफ्ट रेटेड गति पर घूम रहा हो और कोई ड्राइव सप्लाई कनेक्ट न हो तो मोटर टर्मिनलों पर उत्पन्न वोल्टेज।

2.5A उस गति पर नो-लोड रनिंग करंट है।

न तो रेटेड ऑपरेटिंग वोल्टेज या करंट है — वे क्रमशः 155V और 8.8A हैं, जो 200–230VAC मेन सप्लाई से 133Hz पर सर्वो एम्पलीफायर द्वारा उत्पन्न होते हैं।

ये नेमप्लेट आंकड़े कभी-कभी MRO लिस्टिंग में दिखाई देते हैं और भ्रम पैदा कर सकते हैं, लेकिन वे मोटर चयन या स्थापना को प्रभावित नहीं करते हैं।

Q2: इस मोटर के साथ कौन सा सर्वो एम्पलीफायर संगत है?

A06B-0141-B077 के लिए कम से कम 8.8A निरंतर करंट के लिए रेटेड Fanuc ALPHA सीरीज़ SVM सर्वो एम्पलीफायर मॉड्यूल की आवश्यकता होती है।

यह सीरीज़ 0, 0i, 15, 16, 18, और 21 सहित Fanuc CNC नियंत्रणों के साथ एकीकृत होता है।

एक्सल संचालित होने से पहले सर्वो एम्पलीफायर में मोटर प्रकार पैरामीटर को aC12/2000 विनिर्देश से मेल खाने के लिए सेट किया जाना चाहिए। एक गलत मोटर प्रकार कोड वेग लूप गेन, वर्तमान सीमाएं, और गति स्केलिंग को प्रभावित करता है — ये सभी एक्सल को लोड के तहत चलाने से पहले सही होने चाहिए।

Q3: #7000 और #7008 शाफ्ट उप-वेरिएंट के बीच क्या अंतर है?

#7000 में बिना कीवे वाला प्लेन स्ट्रेट शाफ्ट होता है। #7008 में कीड कपलिंग हब के साथ उपयोग के लिए स्ट्रेट शाफ्ट में कीवे मशीन किया गया है। दोनों विद्युत रूप से समान हैं — समान टॉर्क, करंट, गति और एनकोडर। एकमात्र अंतर शाफ्ट मशीनिंग है।

प्रतिस्थापन सोर्सिंग से पहले मशीन पर कौन सा उप-वेरिएंट स्थापित है, इसकी पुष्टि करें, क्योंकि गलत वेरिएंट फिट करने के लिए कपलिंग हब को संशोधित करने या नया सोर्स करने की आवश्यकता होती है।

Q4: यह मोटर बंद कर दी गई है — क्या इसे वर्तमान-पीढ़ी के मोटर से बदलने के बजाय मरम्मत करना उचित है?

अधिकांश अनुप्रयोगों के लिए, एक समान नवीनीकृत प्रतिस्थापन कम जोखिम वाला, कम लागत वाला मार्ग है। क्रॉस-जेनरेशन मोटर प्रतिस्थापन के लिए भौतिक माउंटिंग संगतता, कनेक्टर पिनआउट मिलान, सर्वो एम्पलीफायर के साथ एनकोडर प्रकार संगतता, और सर्वो पैरामीटर पुनर्संरचना की पुष्टि की आवश्यकता होती है।

ये दुर्गम नहीं हैं, लेकिन वे समय और लागत जोड़ते हैं। यदि मशीन का सर्वो एम्पलीफायर और CNC भी पुराने हो रहे हैं और एक पूर्ण ड्राइव अपग्रेड की योजना है, तो एक अपग्रेड मार्ग समझ में आता है — लेकिन अन्यथा कार्यात्मक मशीन पर एक एकल विफल मोटर के लिए, नवीनीकृत aC12/2000 को सोर्स करना आमतौर पर उत्पादन में तेजी से वापसी है।

Q5: एक प्रयुक्त A06B-0141-B077 के लिए कौन से निरीक्षण चरण सबसे महत्वपूर्ण हैं?

पहले एनकोडर कनेक्टर की जाँच करें — जंग लगे या मुड़े हुए पिन के लिए निरीक्षण करें और सत्यापित करें कि केबल एग्जिट क्षतिग्रस्त नहीं है। सभी फेजों में संतुलन के लिए तीन-फेज वाइंडिंग प्रतिरोध को मापें और अर्थ के प्रति इन्सुलेशन प्रतिरोध की जाँच करें।

बेयरिंग की खुरदरापन या ड्रैग को महसूस करने के लिए हाथ से शाफ्ट घुमाएँ। फ्रेटिंग या कपलिंग संपर्क क्षति के लिए प्लेन शाफ्ट एंड का निरीक्षण करें।

पुष्टि करें कि IP67 शाफ्ट सील बरकरार है और कठोर नहीं है। किसी भी प्रयुक्त इकाई को उत्पादन सेवा में वापस करने से पहले Fanuc ALPHA एम्पलीफायर पर 2,000 RPM तक बेंच रन-अप एनकोडर सिग्नल मॉनिटरिंग के साथ सही सत्यापन है।
