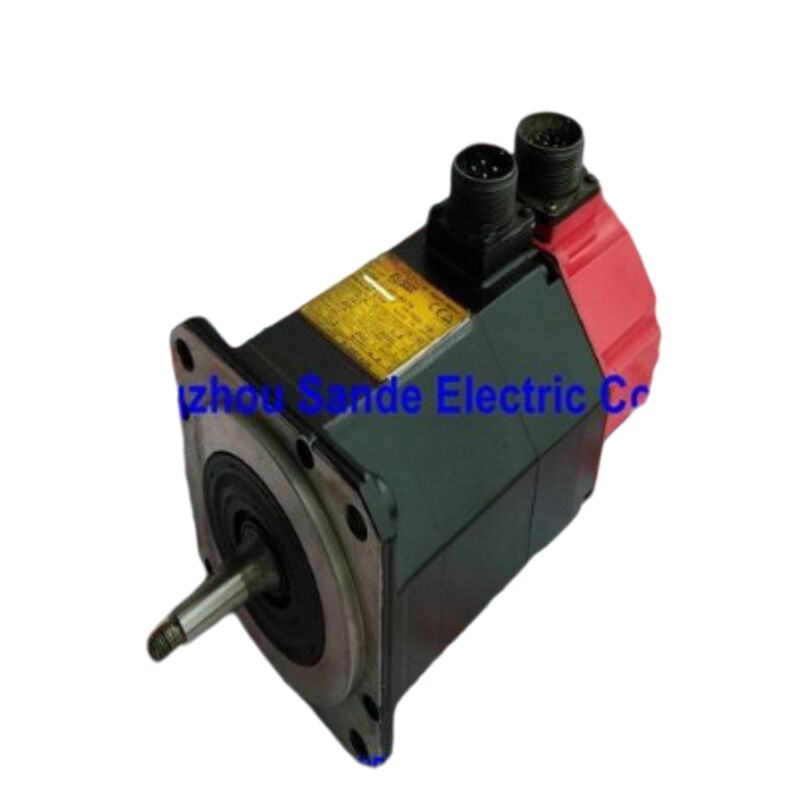

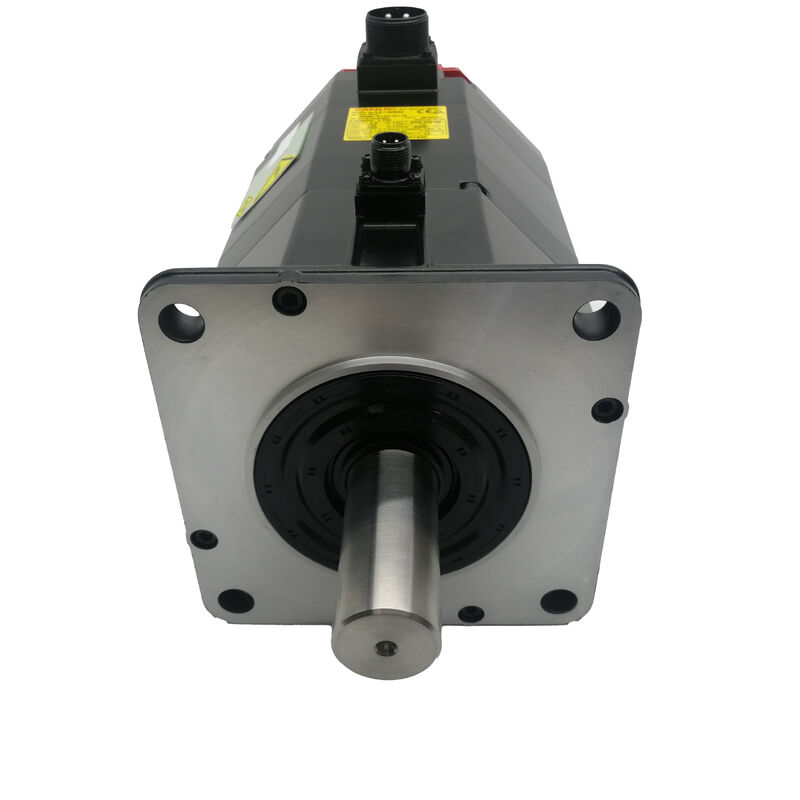

FANUC A06B-0143-B077 AC सर्वो मोटर

अल्फा सीरीज़ | 2.8 kW | 3000 RPM | औद्योगिक सीएनसी की मांगों के लिए निर्मित

वह मोटर जो उत्पादन लाइनों को चालू रखती है

एक ऐसी दुनिया में जहाँ सीएनसी डाउनटाइम को खोए हुए राजस्व में मापा जाता है, आपके द्वारा चुने गए घटक अधिकांश लोगों के स्वीकार करने से कहीं अधिक मायने रखते हैं। FANUC A06B-0143-B077 ने छोटे से मध्यम आकार के मशीन टूल्स के लिए एक गो-टू सर्वो मोटर के रूप में अपना स्थान अर्जित किया है - मार्केटिंग के माध्यम से नहीं, बल्कि हजारों वास्तविक दुनिया की स्थापनाओं में लगातार, सत्यापन योग्य प्रदर्शन के माध्यम से।

अल्फा 12/3000 परिवार का हिस्सा, यह मोटर 2.8 kW की रेटेड आउटपुट 12 Nm के स्टॉल टॉर्क के साथ प्रदान करती है, जो तीन-चरण, 155V / 200Hz आपूर्ति पर 3,000 RPM तक चलती है। स्ट्रेट कीड शाफ्ट और FANUC अल्फा I64 इंक्रीमेंटल एनकोडर (64K ppr) - A860-0365-V501 या A860-0365-T101 के रूप में संदर्भित - टाइट, विश्वसनीय स्थिति प्रतिक्रिया प्रदान करने के लिए गठबंधन करते हैं जो उच्च-चक्र-गणना संचालन में बनी रहती है।

एक नज़र में तकनीकी विशिष्टताएँ

पूरी तरह से संलग्न, ब्रशलेस — और यह सब कुछ बदल देता है

FANUC की अल्फा सीरीज़ पूरी तरह से संलग्न, घर्षण-मुक्त ब्रशलेस डिज़ाइन का उपयोग करती है, जिससे ये सर्वो मोटर नियमित ब्रश रखरखाव की आवश्यकता के बिना मांग वाले वातावरण में संचालित हो सकते हैं। मल्टी-शिफ्ट शेड्यूल चलाने वाली दुकानों के लिए, यह सीधे कम अनियोजित रुकावटों और मोटर के सेवा जीवन पर कम कुल स्वामित्व लागत में तब्दील हो जाता है।

IP67-रेटेड सीलिंग व्यावहारिकता की एक और परत जोड़ती है। कूलेंट स्प्लैश, हवा में धातु के कण, सामान्य वर्कशॉप की गंदगी - सामान्य परिचालन स्थितियों में इनमें से कोई भी मोटर हाउसिंग में प्रवेश नहीं करता है। यह उस तरह का विवरण है जो मामूली लगता है जब तक कि आप संदूषण के कारण समय से पहले बेयरिंग विफलताओं से नहीं निपट रहे हों।

यह मोटर कहाँ उपयोग की जाती है

छोटे से मध्यम आकार के मशीन टूल्स के लिए डिज़ाइन किया गया, A06B-0143-B077 में औद्योगिक उपकरणों की एक विस्तृत श्रृंखला में प्रलेखित स्थापना इतिहास है। आप इसे आमतौर पर चलाते हुए पाएंगे:

• ऊर्ध्वाधर और क्षैतिज मशीनिंग केंद्र— फ़ीड अक्ष नियंत्रण (X, Y, Z)
• सीएनसी टर्निंग सेंटर— X और Z अक्ष पोजिशनिंग
• पीसीबी ड्रिलिंग मशीनें— जहाँ उच्च-गति, उच्च-पुनरावृत्ति गति गैर-परक्राम्य है
• मल्टी-एक्सिस एनग्रेविंग और रूटिंग सिस्टम
• औद्योगिक रोबोट संयुक्त अक्ष

एम्पलीफायर संगतता

A06B-0143-B077 FANUC SVM1-80 सर्वो एम्पलीफायर मॉड्यूल से मेल खाता है, जो A06B-6079-H105 या A06B-6096-H105 के रूप में उपलब्ध है। यह जोड़ी FANUC के आधिकारिक अल्फा सीरीज़ विवरण मैनुअल में प्रलेखित है और यह सुनिश्चित करती है कि वर्तमान सीमाएं, ओवरलोड सुरक्षा सीमाएं और ड्राइव ट्यूनिंग पैरामीटर इस पावर क्लास के लिए सही ढंग से पूर्व-कॉन्फ़िगर किए गए हैं।

मोटर 0i, 16i, 18i, और 21i परिवारों में FANUC सीएनसी कंट्रोलर के साथ मूल रूप से एकीकृत होती है, जिसके लिए अतिरिक्त इंटरफ़ेस हार्डवेयर की आवश्यकता नहीं होती है। पुराने FANUC प्लेटफार्मों पर चलने वाले लीगेसी सिस्टम के लिए, स्थापना से पहले एम्पलीफायर फर्मवेयर संगतता की पुष्टि करना उचित है।

B077 बनाम B075 प्रत्यय पर एक नोट

"B077" पदनाम अल्फा I64 इंक्रीमेंटल एनकोडर — प्रति क्रांति 64,000 गणनाओं को इंगित करता है। इस मोटर को एनकोडर परिवर्तन के माध्यम से "B075," "B084," या "B088" कॉन्फ़िगरेशन में परिवर्तित किया जा सकता है। "#7008" प्रत्यय कीवे के साथ एक सीधा शाफ्ट दर्शाता है। इस मोटर में होल्डिंग ब्रेक शामिल नहीं है; ब्रेक वाले मॉडल में B0 के बजाय A06B-0143-B1 से शुरू होने वाले भाग संख्याएं होती हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-0143-B077 के साथ कौन सा सर्वो एम्पलीफायर संगत है?

अनुशंसित एम्पलीफायर FANUC SVM1-80 है, या तो A06B-6079-H105 या A06B-6096-H105। एक बेमेल एम्पलीफायर का उपयोग ड्राइव अलार्म को ट्रिगर कर सकता है और नवीनीकृत इकाइयों पर वारंटी को शून्य कर सकता है।

Q2: क्या इस मोटर में होल्डिंग ब्रेक शामिल है?

नहीं। B077 प्रत्यय का मतलब कोई ब्रेक नहीं है। यदि आपके एप्लिकेशन को होल्डिंग ब्रेक की आवश्यकता है — उदाहरण के लिए, एक ऊर्ध्वाधर अक्ष पर — तो A06B-0143-B1*** से शुरू होने वाली भाग संख्याओं की तलाश करें।

Q3: क्या I64 एनकोडर को स्वतंत्र रूप से बदला जा सकता है?

हाँ। एनकोडर संदर्भ A860-0365-V501 या A860-0365-T101 हैं और अलग से उपलब्ध हैं। प्रतिस्थापन के बाद, स्थिति डेटा को फिर से स्थापित करने के लिए सीएनसी कंट्रोलर पर एक संदर्भ वापसी (शून्य-वापसी) चक्र आवश्यक है।

Q4: क्या परीक्षण किए गए नवीनीकृत इकाई और एक नई इकाई के बीच प्रदर्शन में कोई सार्थक अंतर है?

एक पेशेवर रूप से पुनर्निर्मित और लोड-परीक्षण इकाई — एनकोडर अंशांकन सत्यापित के साथ — आम तौर पर विनिर्देश सहनशीलता के भीतर प्रदर्शन करेगी। मुख्य प्रश्न यह है कि क्या आपूर्तिकर्ता परीक्षण रिपोर्ट और वारंटी प्रदान करता है। एक अप्रमाणित कॉस्मेटिक रिफर्ब एक पूरी तरह से अलग मामला है और सटीक अनुप्रयोगों में वास्तविक जोखिम वहन करता है।

Q5: क्या A06B-0143-B077 अभी भी उत्पादन में है?

FANUC ने आधिकारिक चैनलों के माध्यम से इस अल्फा सीरीज़ वेरिएंट के उत्पादन को चरणबद्ध तरीके से समाप्त कर दिया है। उपलब्धता अब प्रमाणित अधिशेष स्टॉक, अधिकृत पुनर्निर्माण कार्यक्रमों और विनिमय-आधारित नवीनीकरण सेवाओं से आती है। यदि आप इस मोटर का उपयोग करने वाली मशीनों के बेड़े का रखरखाव कर रहे हैं, तो सक्रिय रूप से अतिरिक्त इन्वेंट्री सोर्सिंग पर विचार करना उचित है।
