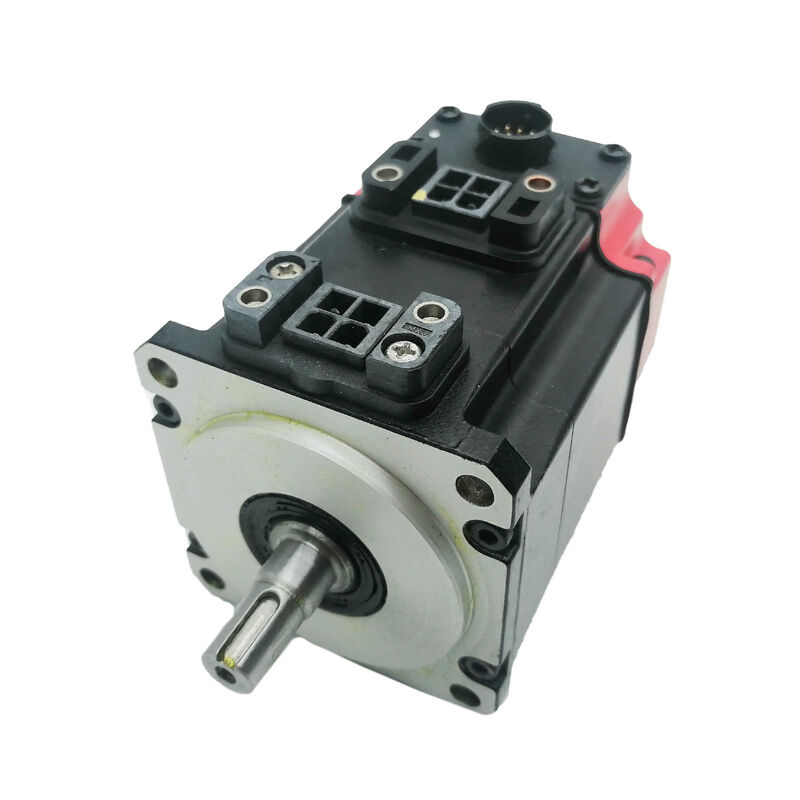

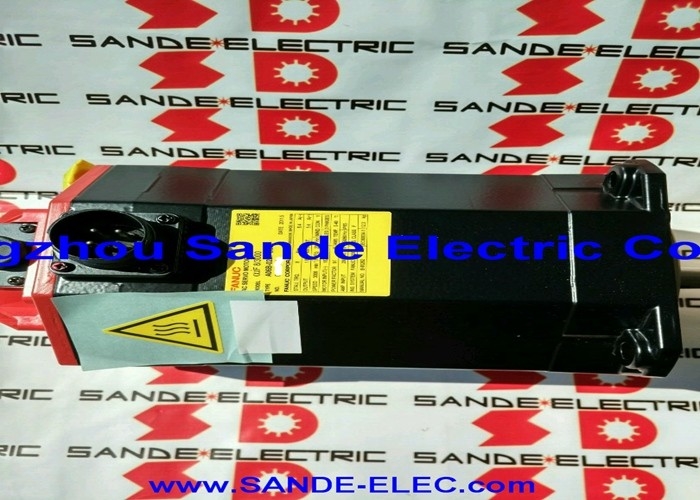

Fanuc A06B-0148-B175 | ALPHA सीरीज AC सर्वो मोटर A22/3000 — 4.4kW, ब्रेक, A64 एनकोडर, IP67

पार्ट नंबर: A06B-0148-B175

सीरीज: ALPHA AC सर्वो मोटर

मॉडल: A22 / 3000

कॉन्फ़िगरेशन: स्ट्रेट शाफ्ट, इंटीग्रेटेड ब्रेक, A64 एनकोडर, IP67

स्थिति: नया / नवीनीकृत

अवलोकन

Fanuc A06B-0148-B175Fanuc की ALPHA सीरीज का 4.4 kW AC सर्वो मोटर है — मॉडल A22/3000 — AC22 परिवार का ब्रेक्ड वेरिएंट जो 3,000 RPM तक चलता है।22 Nm स्टॉल टॉर्क पर 132V, 200Hz तीन-फेज सप्लाई के साथ जो 20A निरंतर और 32A पीक खींचता है, यह मोटर ALPHA सीरीज रेंज के महत्वपूर्ण छोर पर काम करता है, जबकि मिड-फ्रेम फिजिकल क्लास के भीतर रहता है।

यह पोजीशन और वेलोसिटी फीडबैक के लिए A64 पल्स कोडर, स्प्रिंग-एप्लाइड इलेक्ट्रोमैग्नेटिक ब्रेक, और IP67 फैक्ट्री-सील्ड हाउसिंग से लैस है — मध्यम CNC मशीन टूल्स के एक्सिस ड्राइव के लिए एक पूर्ण स्पेसिफिकेशन जहां मैकेनिकल पोजीशन होल्डिंग और कूलेंट प्रोटेक्शन दोनों इंस्टॉलेशन की आवश्यकताएं हैं।

ब्रेक B175 को A22/3000 परिवार के भीतर परिभाषित करने वाली विशेषता है।

यह इस वेरिएंट को B075 और B077 से अलग करता है — जो समान इलेक्ट्रिकल रेटिंग साझा करते हैं लेकिन कोई ब्रेक नहीं ले जाते हैं — और यह इंस्टॉलेशन संदर्भ को इंगित करता है: वर्टिकल एक्सिस, टिल्टिंग हेड, ग्रेविटी-लोडेड रोटरी टेबल, या कोई भी मैकेनिज्म जहां सर्वो अकेले ड्राइव के डी-एनर्जाइज होने पर पोजीशन रिटेंशन की गारंटी नहीं दे सकता है।

IP67 सीलिंग पुष्टि करती है कि मोटर प्रोडक्शन मशीन टूल्स के कूलेंट-भारी वातावरण के लिए बनाया गया है, जहां बेयर हाउसिंग या कम-रेटेड सीलिंग का मतलब समय से पहले बेयरिंग कंटैमिनेशन और कूलेंट मिस्ट से वाइंडिंग डिग्रेडेशन होगा।

मुख्य स्पेसिफिकेशन्स

पैरामीटर

AC22 टॉर्क क्लास ALPHA परिवार में दो प्राथमिक स्पीड रेटिंग को कवर करता है — 1,500 RPM और 3,000 RPM वेरिएंट। दोनों 22 Nm स्टॉल टॉर्क प्रदान करते हैं, लेकिन A22/3000 की 3,000 RPM की सीमा निचले-स्पीड A22/1500 की तुलना में मैकेनिकल ड्राइव अनुप्रयोगों की एक अलग श्रृंखला खोलती है।

विशिष्ट लीड मानों वाले डायरेक्ट-कपल्ड बॉलस्क्रू एक्सिस पर, 3,000 RPM तेज रैपिड ट्रैवर्स दरों और एक व्यापक ऑपरेटिंग स्पीड रेंज में तब्दील होता है जो सामान्य साइकिल ऑपरेशन के दौरान मोटर के स्पीड लिमिट तक पहुंचने के बिना धीमे परिशुद्धता फीडरेट और तेज पोजिशनिंग मूव दोनों को समायोजित करता है।

132V / 200Hz इलेक्ट्रिकल स्पेसिफिकेशन उच्च-स्पीड डिजाइन को दर्शाता है। 200Hz रेटेड फ्रीक्वेंसी के लिए सर्वो एम्पलीफायर को उसी टॉर्क क्लास में 100Hz मोटरों की दोगुनी दर पर एक वेरिएबल-फ्रीक्वेंसी आउटपुट उत्पन्न करने की आवश्यकता होती है — जिसे ALPHA सर्वो एम्पलीफायर द्वारा आंतरिक रूप से संभाला जाता है, जिसमें 200–240V मेन सप्लाई ड्राइव के आंतरिक डीसी बस उत्पन्न करने के लिए स्रोत प्रदान करती है।

मशीन टूल बिल्डर और रखरखाव इंजीनियर के लिए, प्रासंगिक पैरामीटर A22/3000 मोटर टाइप कोड और सही सर्वो एम्पलीफायर पेयरिंग है, न कि 200Hz फ्रीक्वेंसी स्वयं।

22 Nm स्टॉल टॉर्क के साथ 3,000 RPM पर 4.4 kW रेटेड आउटपुट इस मोटर को मध्यम मशीन टूल एक्सिस ड्राइव के लिए स्थित करता है जहां टॉर्क डेंसिटी और स्पीड रेंज का संयोजन कॉम्पैक्ट से मिड-रेंज वर्टिकल मशीनिंग सेंटर, टर्निंग सेंटर और मल्टी-एक्सिस प्रोडक्शन मशीनों पर X, Y, और Z एक्सिस फीड की मैकेनिकल मांगों से मेल खाता है।

इंटीग्रेटेड ब्रेक — स्प्रिंग-एप्लाइड, फेल-सेफ

A06B-0148-B175 पर ब्रेक वह मैकेनिकल फीचर है जो किसी भी इलेक्ट्रिकल पैरामीटर की तरह इसके इंस्टॉलेशन संदर्भ को स्पष्ट रूप से परिभाषित करता है।

यह स्प्रिंग-एप्लाइड और इलेक्ट्रिकली रिलीज्ड है — ब्रेक सप्लाई पावर की अनुपस्थिति में, स्प्रिंग शाफ्ट को एंगेज और लॉक करता है। जब सही सप्लाई वोल्टेज ब्रेक कॉइल पर लागू होता है तो ब्रेक रिलीज होता है, जिससे सामान्य सर्वो ऑपरेशन की अनुमति मिलती है।

यह फेल-सेफ आर्किटेक्चर का मतलब है कि कोई भी घटना जो ब्रेक सर्किट से पावर हटाती है — एक कमांडेड शटडाउन, एक इमरजेंसी स्टॉप, एक सर्वो फॉल्ट अलार्म, या एक अनियोजित पावर इंटरप्शन — कंट्रोल सिस्टम या सर्वो ड्राइव से किसी भी सक्रिय प्रतिक्रिया की आवश्यकता के बिना तत्काल मैकेनिकल शाफ्ट लॉकिंग का परिणाम देती है।

वर्टिकल एक्सिस के लिए जो वर्कटेबल या स्पिंडल हेड वेट ले जाते हैं, या रोटरी एक्सिस जो मशीनिंग ऑपरेशंस के बीच एक निश्चित इंडेक्स पोजीशन रखते हैं, यह एक वैकल्पिक सुविधा नहीं है — यह सुरक्षा आवश्यकता है।

व्यावहारिक इंस्टॉलेशन का परिणाम 24V डीसी ब्रेक सप्लाई सर्किट और इसकी इंटरलॉक वायरिंग है। एक्सिस मोशन कमांड करने से पहले ब्रेक को साफ रिलीज होने की पुष्टि की जानी चाहिए, और साइकिल के अंत में सर्वो ड्राइव को डिसेबल करने से पहले इंटरलॉक को ब्रेक को फिर से एंगेज करना सुनिश्चित करना चाहिए।

यह सीक्वेंसिंग सीएनसी और सर्वो एम्पलीफायर के ब्रेक कंट्रोल आउटपुट के माध्यम से संभाला जाता है, और इसे कमीशनिंग के दौरान और ब्रेक सर्किट की किसी भी रीवायरिंग के बाद सत्यापित किया जाना चाहिए।

यूज्ड मोटरों पर, इंस्टॉलेशन से पहले ब्रेक पहला कंपोनेंट है जिसका मूल्यांकन किया जाना चाहिए। रिलीज के दौरान ड्रैग करने वाला ब्रेक एक्सिस मोशन को प्रतिबंधित करता है और ड्राइव पर अतिरिक्त करंट का कारण बनता है।

डी-एनर्जाइज होने पर होल्ड करने में विफल रहने वाला ब्रेक पूरी तरह से सुरक्षा फ़ंक्शन को हटा देता है। प्रोडक्शन मशीन पर कोई भी स्थिति स्वीकार्य नहीं है — मोटर को सर्विस में लगाने से पहले सही सप्लाई वोल्टेज के साथ ब्रेक का बेंच टेस्ट करें।

A64 पल्स कोडर — एब्सोल्यूट पोजीशन एनकोडर

B175 पर फिट किया गया A64 एक एब्सोल्यूट पल्स कोडर है — A22/3000 परिवार के अन्य वेरिएंट पर पाए जाने वाले I64 इंक्रीमेंटल एनकोडर से अलग। एब्सोल्यूट पोजीशन क्षमता का मतलब है कि मोटर पावर इंटरप्शन के माध्यम से शाफ्ट पोजीशन डेटा को बनाए रखता है।

मशीन स्टार्टअप पर, सर्वो ड्राइव को होमिंग सीक्वेंस की आवश्यकता के बिना A64 से वर्तमान एब्सोल्यूट पोजीशन पढ़ता है। सीएनसी के पास तुरंत फुल एक्सिस पोजीशन नॉलेज होती है, और प्रोडक्शन ठीक उसी स्टॉप्ड स्टेट से फिर से शुरू हो सकता है बिना एक्सिस को रेफरेंस पॉइंट पर ड्राइव किए।

एक मशीन के लिए जो कई शिफ्ट चलाती है या ऐसे वातावरण में काम करती है जहां पावर इंटरप्शन असामान्य नहीं हैं, एब्सोल्यूट एनकोडर क्षमता प्रत्येक रीस्टार्ट पर अनिवार्य होमिंग डिले को तुरंत-तैयार स्थिति में बदल देती है।

प्रोडक्शन मशीन के जीवनकाल में, वह संचयी समय बचत महत्वपूर्ण है — और इंक्रीमेंटल होमिंग सीक्वेंस से जुड़े विफलता मोड (इंटरप्टेड होमिंग, रेफरेंस पोजीशन ड्रिफ्ट, मिस्ड मार्कर पल्स) की अनुपस्थिति इंक्रीमेंटल फीडबैक पर एक वास्तविक विश्वसनीयता सुधार का प्रतिनिधित्व करती है।

A64 का 64,000 काउंट्स प्रति रेवोल्यूशन पोजीशन रेजोल्यूशन प्रदान करता है जिसका उपयोग ALPHA सर्वो एम्पलीफायर कंट्रोल लूप्स को सटीक कंटूरिंग और A22/3000 की पूरी स्पीड रेंज में टाइट पोजीशन एंडपॉइंट्स के लिए आवश्यक परिशुद्धता के साथ बंद करने के लिए करता है।

IP67 सीलिंग — मशीन टूल वातावरण के लिए फैक्ट्री स्टैंडर्ड

A06B-0148-B175 पर IP67 हाउसिंग प्रोटेक्शन फैक्ट्री-बिल्ट है, रेट्रोफिटेड नहीं।

शाफ्ट सील, केबल एंट्री, एनकोडर हाउसिंग, और मोटर बॉडी सभी 30 मिनट के लिए एक मीटर गहराई तक अस्थायी विसर्जन के लिए रेटेड हैं — एक मशीन टूल वातावरण में, इसका मतलब है कि कूलेंट स्प्रे, मिस्ट सैचुरेशन, और प्रोडक्शन मशीनिंग ऑपरेशंस के संचित द्रव एक्सपोजर से विश्वसनीय सुरक्षा जो वर्षों तक चलती है।

इस टॉर्क क्लास और एप्लीकेशन टाइप पर IP67 विस्तारित सेवा जीवन पर बेयरिंग कंटैमिनेशन विफलता दरों को कम रखता है।

एक सर्वो मोटर का फ्रंट बेयरिंग जो एक एक्टिव मशीनिंग सेंटर पर कटिंग जोन के करीब लगाया जाता है, लगातार कूलेंट मिस्ट के संपर्क में आता है।

IP67 पर, शाफ्ट सील और हाउसिंग जॉइंट्स उस मिस्ट को मज़बूती से ब्लॉक करते हैं। IP55 या उससे कम पर, वही एक्सपोजर एक धीमी कंटैमिनेशन पाथवे बन जाता है जो बेयरिंग और वाइंडिंग सेवा जीवन को छोटा करता है बिना किसी स्पष्ट लक्षण के जब तक कि विफलता आसन्न न हो।

ड्राइव और कंट्रोल कम्पैटिबिलिटी

A06B-0148-B175 Fanuc ALPHA सीरीज सर्वो एम्पलीफायरों के साथ कम्पैटिबल है — SVM मॉड्यूल जो 20A कंटीन्यूअस / 32A पीक करंट क्लास के लिए रेटेड हैं — और Fanuc CNC कंट्रोल प्लेटफॉर्म के साथ एकीकृत होता है जो A22/3000 के प्रोडक्शन पीरियड को कवर करता है: सीरीज 0, 0i, 16, 18, और 21 परिवार।

सर्वो ड्राइव को A64 एनकोडर के साथ A22/3000 के मोटर टाइप कोड के साथ पैरामीटराइज़ किया जाना चाहिए। ब्रेक सर्किट सीएनसी कैबिनेट के ब्रेक सप्लाई आउटपुट से जुड़ता है और इसे सही ढंग से इंटरलॉक किया जाना चाहिए।

एक रिप्लेसमेंट A06B-0148-B175 इंस्टॉल करते समय, पुष्टि करें कि मशीन पर वर्तमान में सर्वो एम्पलीफायर A64 एब्सोल्यूट एनकोडर इंटरफ़ेस का समर्थन करता है — इस पीढ़ी के सभी ALPHA एम्पलीफायरों में समान एनकोडर प्रोटोकॉल सपोर्ट नहीं होता है, और A64 एब्सोल्यूट इंटरफ़ेस के लिए विशिष्ट एम्पलीफायर क्षमता की आवश्यकता होती है।

I64 इंक्रीमेंटल एनकोडर वाले मोटर को A64 एब्सोल्यूट एनकोडर के लिए सेट किए गए ड्राइव और मशीन पैरामीटर के साथ बदलना पैरामीटर परिवर्तन और होमिंग रेफरेंस की बहाली की आवश्यकता है, इससे पहले कि एक्सिस सही ढंग से काम कर सके।

अक्सर पूछे जाने वाले प्रश्न

Q1: A06B-0148-B175 और B075 या B077 वेरिएंट के बीच मुख्य अंतर क्या है?

तीनों A22/3000 मोटर हैं जिनमें समान 4.4kW आउटपुट, 22Nm स्टॉल टॉर्क, 132V / 200Hz / 20A स्पेसिफिकेशन, और IP67 सीलिंग है। B075 में कोई ब्रेक नहीं है और आमतौर पर एब्सोल्यूट फंक्शन के बिना A64 एनकोडर का उपयोग करता है। B077 में कोई ब्रेक नहीं है और I64 इंक्रीमेंटल एनकोडर का उपयोग करता है।

B175 एक इंटीग्रेटेड स्प्रिंग-एप्लाइड ब्रेक जोड़ता है और A64 एब्सोल्यूट एनकोडर का उपयोग करता है। ब्रेक और एनकोडर टाइप वे चयन मानदंड हैं जो यह निर्धारित करते हैं कि एक विशिष्ट मशीन पोजीशन के लिए कौन सा वेरिएंट सही है — वे दोनों सुरक्षा सर्किट और सर्वो ड्राइव एनकोडर पैरामीटर को समायोजित किए बिना इंटरचेंजेबल नहीं हैं।

Q2: अन्य वेरिएंट पर I64 इंक्रीमेंटल एनकोडर की तुलना में एब्सोल्यूट A64 एनकोडर क्या प्रदान करता है?

A64 पावर साइकल के माध्यम से शाफ्ट पोजीशन को बनाए रखता है — ड्राइव होमिंग सीक्वेंस के बिना स्टार्टअप पर एब्सोल्यूट पोजीशन पढ़ता है।

I64 पावर लॉस पर अपना रेफरेंस खो देता है और प्रत्येक रीस्टार्ट पर एक्सिस को रेफरेंस पोजीशन पर यात्रा करने की आवश्यकता होती है। उन मशीनों के लिए जो नियमित रूप से पावर साइकल करती हैं या पावर क्वालिटी समस्याओं वाले वातावरण में काम करती हैं, A64 होमिंग डिले और इंटरप्टेड होमिंग रूटीन से जुड़े त्रुटियों के वर्ग को समाप्त करता है।

एब्सोल्यूट फंक्शन को पोजीशन डेटा बनाए रखने के लिए सर्वो एम्पलीफायर में बैटरी बैकअप की आवश्यकता होती है — मशीन निवारक रखरखाव के हिस्से के रूप में इस बैटरी को शेड्यूल पर जांचा और बदला जाना चाहिए।

Q3: इंस्टॉलेशन के दौरान ब्रेक सर्किट को कैसे वायर और इंटरलॉक किया जाना चाहिए?

ब्रेक को एक समर्पित सप्लाई वोल्टेज की आवश्यकता होती है — मशीन डॉक्यूमेंटेशन से सही वोल्टेज की पुष्टि करें, क्योंकि यह ALPHA सीरीज मोटर पीढ़ियों के बीच भिन्न होता है।

इंटरलोक को यह सुनिश्चित करना चाहिए:

(1) सर्वो ड्राइव एक्सिस मोशन कमांड करने से पहले ब्रेक रिलीज हो जाए,

(2) साइकिल के अंत या ई-स्टॉप पर सर्वो ड्राइव को डिसेबल करने से पहले ब्रेक फिर से एंगेज हो जाए। दोनों स्थितियां सर्वो एम्पलीफायर के ब्रेक कंट्रोल आउटपुट और सीएनसी के एक्सिस इनेबल लॉजिक के माध्यम से कॉन्फ़िगर की जाती हैं। एक्सिस को लोड के तहत चलाने से पहले सही सप्लाई वोल्टेज के साथ ब्रेक पूरी तरह से रिलीज हो जाए और साफ-सुथरा री-एंगेज हो जाए, इसकी पुष्टि करें।

Q4: मशीन स्पेसिफिकेशन B175 के लिए कॉल करता है, लेकिन मुझे स्टॉक में केवल B077 यूनिट मिल सकती हैं — क्या मैं सब्स्टीट्यूट कर सकता हूँ?

सीधे नहीं। B077 में कोई ब्रेक नहीं है और I64 इंक्रीमेंटल एनकोडर का उपयोग करता है। इसे B175 पोजीशन में फिट करने से ग्रेविटी-लोडेड या सेफ्टी-क्रिटिकल एक्सिस के लिए मैकेनिकल पोजीशन होल्डिंग हट जाती है और फीडबैक टाइप एब्सोल्यूट से इंक्रीमेंटल में बदल जाता है। वर्टिकल एक्सिस पर ब्रेक की अनुपस्थिति एक सुरक्षा मुद्दा है।

एनकोडर परिवर्तन के लिए सर्वो ड्राइव पैरामीटर अपडेट और होमिंग रेफरेंस को फिर से स्थापित करने की आवश्यकता होती है। आपात स्थिति में, इन परिवर्तनों के साथ सब्स्टीट्यूशन तकनीकी रूप से संभव है — लेकिन यह एक समान रिप्लेसमेंट नहीं है और मशीन के प्रोडक्शन में लौटने से पहले इसकी समीक्षा और डॉक्यूमेंटेशन किया जाना चाहिए।

Q5: एक यूज्ड या रिफर्बिश्ड A06B-0148-B175 के लिए कौन से निरीक्षण चरण सबसे महत्वपूर्ण हैं?

पहले ब्रेक का परीक्षण करें: सही ब्रेक सप्लाई वोल्टेज लागू करें और पुष्टि करें कि शाफ्ट स्वतंत्र रूप से घूमता है, फिर पावर हटा दें और पुष्टि करें कि शाफ्ट बिना क्रीप के लॉक हो जाता है। ड्रैगिंग ब्रेक उपयोग में एक ड्राइव ओवरलोड समस्या है; एक नॉन-लॉकिंग ब्रेक वर्टिकल एक्सिस पर एक सुरक्षा विफलता है।

इसके बाद, सत्यापित करें कि A64 एनकोडर एक वैध एब्सोल्यूट पोजीशन सिग्नल आउटपुट करता है — मोटर कनेक्टेड होने के साथ सर्वो टेस्ट फिक्स्चर या सर्वो एम्पलीफायर के डायग्नोस्टिक डिस्प्ले का उपयोग करें। फेज बैलेंस के लिए थ्री-फेज वाइंडिंग रेजिस्टेंस और अर्थ के प्रति इंसुलेशन रेजिस्टेंस मापें।

बेयरिंग कंडीशन का आकलन करने के लिए शाफ्ट को हाथ से घुमाएं और हार्डनिंग या क्रैकिंग के लिए IP67 शाफ्ट सील का निरीक्षण करें। ब्रेक फंक्शन और एनकोडर सिग्नल वेरिफिकेशन के साथ रेटेड स्पीड तक फुल बेंच रन-अप प्री-इंस्टॉलेशन स्टैंडर्ड है।
