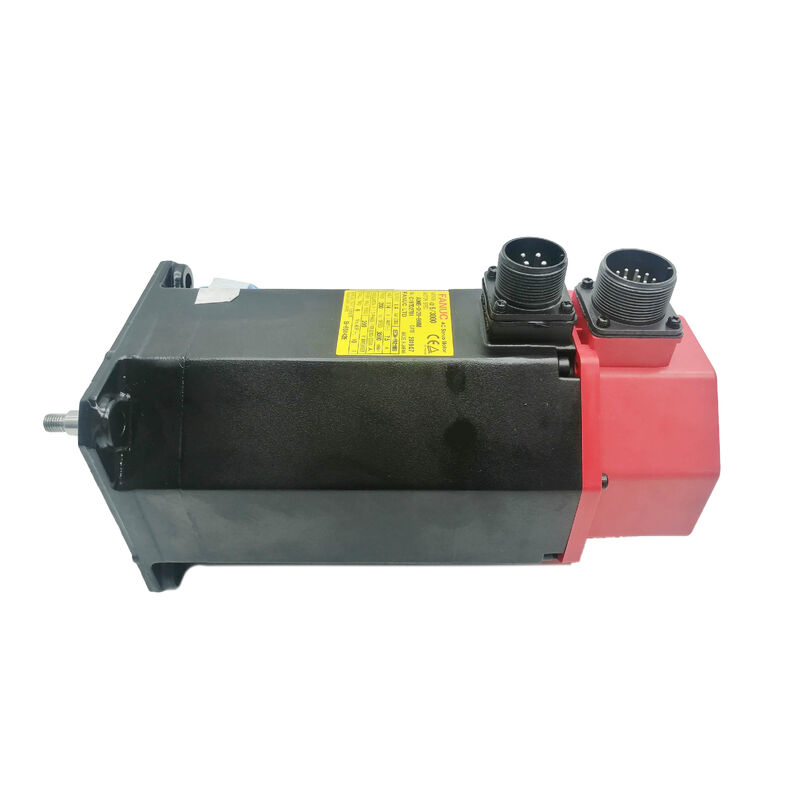

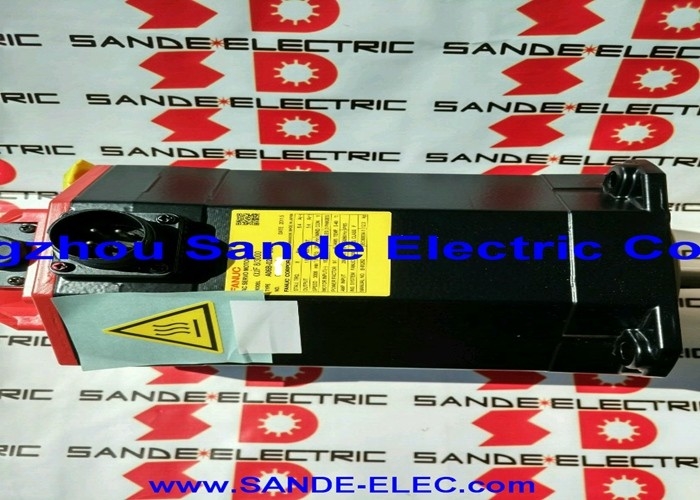

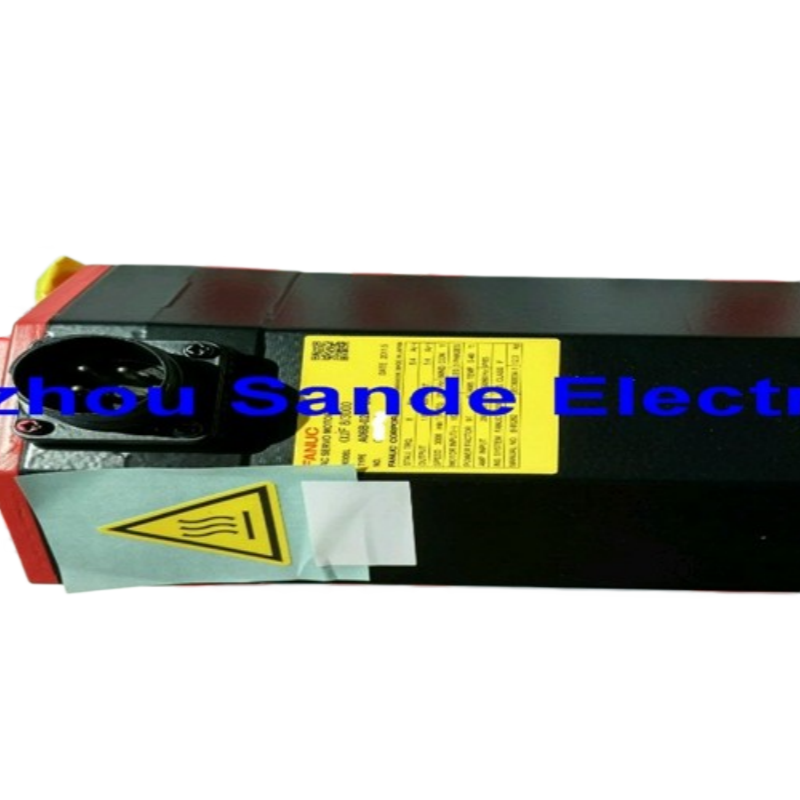

A06B-0153-B077 Fanuc AC सर्वो मोटर A06B0153B077 AO6B-OI53-BO77

Fanuc A06B-0153-B077 | ALPHA Series AC Servo Motor A30/3000 — 4.8kW, स्ट्रेट शाफ्ट, I64 एनकोडर

पार्ट नंबर: A06B-0153-B077

सीरीज़: ALPHA AC Servo Motor

मॉडल: A30 / 3000

स्थिति: निर्माता द्वारा बंद कर दिया गया — रिफर्बिश्ड और सरप्लस स्टॉक उपलब्ध

स्थिति: रिफर्बिश्ड / एक्सचेंज / सरप्लस

अवलोकन

The Fanuc A06B-0153-B077 एक हेवी-ड्यूटी ALPHA सीरीज़ AC सर्वो मोटर है — मॉडल A30/3000 — जो कॉम्पैक्ट AC12 और AC22 मोटरों से काफी अलग स्तर पर है जो CNC सर्वो बाज़ार में अधिक बार दिखाई देते हैं।

4.8 kW आउटपुट, 30 Nm स्टॉल टॉर्क, 168V थ्री-फेज 200Hz पर, और 17A कंटीन्यूअस करंट ड्रॉ के साथ, यह मध्यम से बड़े CNC मशीन टूल्स के बड़े एक्सिस ड्राइव के लिए एक मोटर है: वे एक्सिस जो महत्वपूर्ण मैकेनिकल मास को हिलाते हैं, आक्रामक कटिंग बलों का विरोध करते हैं, और लोड की स्थिति में पोजिशनिंग सटीकता बनाए रखने की आवश्यकता होती है जिसे छोटे मोटर बनाए नहीं रख सकते।

लगभग 41 किलोग्राम वजन के साथ, A06B-0153-B077 सर्वो मोटर मानकों के अनुसार एक शारीरिक रूप से प्रभावशाली इकाई है।

वह वजन 30 Nm स्टॉल टॉर्क को मज़बूती से वितरित करने के लिए आवश्यक कॉपर वाइंडिंग मास और लैमिनेटेड आयरन कोर वॉल्यूम का सीधा परिणाम है।

यह एक स्ट्रेट शाफ्ट और I64 इंक्रीमेंटल पल्स कोडर से सुसज्जित है, जो कपलिंग-आधारित ड्राइव व्यवस्थाओं और इंक्रीमेंटल एक्सिस फीडबैक के लिए कॉन्फ़िगर किया गया है जो अपने पीढ़ी के Fanuc-सुसज्जित मशीनिंग सेंटरों और टर्निंग सेंटरों पर मानक थे।

Fanuc ने इस मोटर को बंद कर दिया है। जिन मशीनों में इसे बनाया गया था, उन्हें बंद नहीं किया गया है — और उन्हें अभी भी चलाने वाली सुविधाओं के लिए, सर्वोसेबल A06B-0153-B077 इकाइयों का एक विश्वसनीय स्रोत एक सीधा उत्पादन आवश्यकता है।

मुख्य विनिर्देश

ALPHA मोटर पदानुक्रम में A30

AC30 पदनाम इस मोटर के लिए Fanuc के नॉमिनल टॉर्क क्लास पदनाम को दर्शाता है — 30 Nm स्टॉल टॉर्क — और 3,000 RPM गति रेटिंग इसे बड़े ALPHA AC फ्रेम मोटरों के उच्च-गति वाले छोर पर रखती है।

एक साथ ये पैरामीटर मोटर को उस एक्सिस कार्य के लिए उपयुक्त बनाते हैं जिसके लिए AC12 और AC22 परिवार बस आकार के नहीं हैं: बड़े टर्निंग सेंटरों पर मुख्य स्पिंडल पोजिशनिंग, गैन्ट्री-स्टाइल मशीनिंग सेंटरों पर हेवी Z-एक्सिस ड्राइव, या मशीन का प्राथमिक एक्सिस जहां वर्कटेबल, फिक्स्चर और वर्कपीस के संयुक्त द्रव्यमान से परावर्तित जड़ता उत्पन्न होती है जिसे छोटे फ्रेम वेग लूप अस्थिरता या निरंतर ओवरकरंट के बिना प्रबंधित नहीं कर सकते।

4.8 kW और 3,000 RPM पर, A30/3000 एक ऑपरेटिंग गति पर अपना रेटेड पावर उत्पन्न करता है जो कंटूरिंग ऑपरेशंस और उच्च-गति वाले ट्रैवर्स मूव्स दोनों के लिए उपयुक्त है जो लंबी एक्सिस यात्राओं वाली मशीनों पर नॉन-कटिंग साइकिल टाइम को कम करते हैं।

34A का पीक करंट — कंटीन्यूअस रेटेड करंट का दोगुना — भारी एक्सिस पर तेज ट्रैवर्स के लिए आवश्यक एक्सेलेरेशन टॉर्क प्रदान करता है, बिना ओवरसाइज़्ड ड्राइव मॉड्यूल की आवश्यकता के सामान्य कटिंग लोड को संभालने के लिए।

41 किग्रा बॉडी वेट वह व्यावहारिक वास्तविकता है जिसे इस मोटर पर किसी भी रखरखाव प्रक्रिया को समायोजित करना होगा।

मोटर को हटाना और पुनः स्थापित करना मैकेनिकल सपोर्ट उपकरण की आवश्यकता है — लोड के लिए रेटेड एक हॉइस्ट या ट्रॉली — और कपलिंग या ड्राइव ट्रेन इंटरफ़ेस को फिर से जोड़ा जाना चाहिए और मोटर को ठीक से सपोर्ट के साथ संरेखित किया जाना चाहिए। यह एक ऐसी मोटर नहीं है जिसे एक तकनीशियन द्वारा योजना के बिना जल्दी से बदला जा सके।

स्ट्रेट शाफ्ट और ड्राइव ट्रेन इंटीग्रेशन

A06B-0153-B077 पर प्लेन स्ट्रेट शाफ्ट कपलिंग क्लैंपिंग फोर्स के माध्यम से टॉर्क संचारित करता है — कोई कीवे अतिरिक्त मैकेनिकल एंगेजमेंट प्रदान नहीं करता है। इस फ्रेम साइज पर 30 Nm स्टॉल टॉर्क देने वाली मोटर के लिए, कपलिंग चयन और इंस्टॉलेशन टॉर्क स्पेसिफिकेशन लोड के लिए उपयुक्त होना चाहिए।

सही बोर साइज और रेटेड टॉर्क क्षमता वाले प्रिसिजन सर्वो कपलिंग की आवश्यकता होती है; अंडरसाइज़्ड कपलिंग भारी मैकेनिकल लोड से एक्सिस एक्सेलेरेशन के दौरान स्लिप होने का जोखिम उठाते हैं, जो पोजीशन एरर उत्पन्न करता है जो समय के साथ जमा होता है बिना तुरंत स्पष्ट फॉल्ट इंडिकेशन के।

स्ट्रेट प्लेन शाफ्ट रखरखाव के दौरान कपलिंग को हटाने को भी सरल बनाता है, जो कीड वेरिएंट की तुलना में है जहां हब के उतरने से पहले की को निकालना पड़ता है। इस भारी मोटर के लिए जिसे आवधिक सेवा पहुंच की आवश्यकता होगी, वह सरलता मैदान में व्यावहारिक मूल्य रखती है।

A06B-0153 परिवार के भीतर कीड शाफ्ट वेरिएंट मौजूद हैं — B075 और B175 प्रत्यय में कीवे होते हैं — लेकिन B077 प्लेन शाफ्ट स्पेसिफिकेशन है, और इसके चारों ओर निर्मित मशीनें प्लेन शाफ्ट कपलिंग व्यवस्थाओं के लिए डिज़ाइन की गई हैं।

I64 पल्स कोडर — स्थापित इंक्रीमेंटल फीडबैक

I64 मोटर हाउसिंग के पीछे एकीकृत 64,000 पल्स-प्रति-रेवोल्यूशन इंक्रीमेंटल एनकोडर है। यह ALPHA सर्वो एम्पलीफायर को पोजीशन और वेलोसिटी फीडबैक प्रदान करता है, जिसमें CNC प्रत्येक मशीन स्टार्टअप पर एक होमिंग सीक्वेंस के माध्यम से एब्सोल्यूट एक्सिस पोजीशन स्थापित करता है।

3,000 RPM की अधिकतम गति पर, I64 प्रति सेकंड 3.2 मिलियन पल्स उत्पन्न करता है — फीडबैक बैंडविड्थ जो ALPHA सर्वो एम्पलीफायर इस मोटर क्लास के लिए उम्मीद करता है।

इस उम्र और वजन वर्ग की मोटर पर, I64 एनकोडर और इसका कनेक्टर वे घटक हैं जो एक प्रयुक्त इकाई का मूल्यांकन करते समय सबसे सावधानीपूर्वक निरीक्षण के लायक हैं।

एनकोडर बॉडी मोटर के पीछे लगी होती है और मैकेनिकल कंपन के संपर्क में आती है जिसे 41 किग्रा मोटर सामान्य ऑपरेशन के दौरान अपनी संरचना के माध्यम से संचारित करती है।

कनेक्टर अखंडता और केबल निकास की स्थिति भारी मोटरों पर एनकोडर-संबंधित विफलता के सबसे आम तरीके हैं जिनमें विस्तारित सेवा इतिहास होता है, जो आमतौर पर ड्राइव पर पोजीशन एरर या एनकोडर अलार्म कोड के रूप में प्रस्तुत होता है, इससे पहले कि फॉल्ट विनाशकारी हो जाए।

ड्राइव और कंट्रोल कम्पैटिबिलिटी

A06B-0153-B077 Fanuc ALPHA सीरीज़ सर्वो एम्पलीफायरों — SVM मॉड्यूल — के साथ कम्पैटिबल है, जो A30/3000 की 17A कंटीन्यूअस / 34A पीक करंट आवश्यकताओं के लिए साइज़ किए गए हैं। यह Fanuc CNC कंट्रोल प्लेटफॉर्म के साथ एकीकृत होता है जो इसके उत्पादन के दौरान करंट थे: सीरीज़ 0, 0i, 15, 16, 18, और 21 कंट्रोल।

एक्सिस को संचालित करने से पहले सर्वो एम्पलीफायर को A30/3000 के लिए मोटर टाइप कोड के साथ पैरामीटराइज़ किया जाना चाहिए — गलत पैरामीटराइजेशन वेग लूप व्यवहार और करंट लिमिट को ऐसे पैमाने पर प्रभावित करता है जहां त्रुटियां केवल सुस्त प्रतिक्रिया के बजाय हानिकारक ओवरकरंट उत्पन्न करती हैं।

इस मोटर सीरीज़ की उम्र और मूल निर्माण के बाद से मशीनों में हुए कंट्रोल और ड्राइव अपग्रेड की सीमा को देखते हुए, यह पुष्टि करना उचित है कि मौजूदा सर्वो एम्पलीफायर को रिप्लेसमेंट मोटर स्थापित करने से पहले A30 के करंट क्लास के लिए रेटेड है।

इस मोटर के साथ एक अंडरसाइज़्ड एम्पलीफायर एक्सिस एक्सेलेरेशन के दौरान अपने करंट लिमिट तक पहुंच जाएगा और सामान्य ऑपरेटिंग स्थितियों में लगातार ड्राइव फॉल्ट उत्पन्न करेगा।

बंद स्थिति और सोर्सिंग वास्तविकता

Fanuc द्वारा A06B-0153-B077 को बंद करना मोटर की सर्विसिबिलिटी का प्रतिबिंब होने के बजाय उत्पाद पीढ़ी संक्रमण को दर्शाता है।

ALPHA सीरीज़ को अंततः Alpha i और Beta i पीढ़ियों द्वारा प्रतिस्थापित किया गया था, लेकिन शुरुआती ALPHA सीरीज़ के आसपास निर्मित मशीन टूल्स अभी भी जॉब शॉप्स और विनिर्माण सुविधाओं में उत्पादन सेवा में हैं जहां एक सिद्ध मशीन को चालू रखने की अर्थव्यवस्थाएं पूर्ण री-टूलिंग की लागत और जटिलता से अधिक हैं।

इन मशीनों के लिए, व्यावहारिक सोर्सिंग विकल्प रिफर्बिश्ड ओरिजिनल, सत्यापित सरप्लस न्यू-ओल्ड-स्टॉक यूनिट्स, और ALPHA A30 सीरीज़ से परिचित विशेषज्ञ सर्वो मोटर मरम्मत कंपनियों के माध्यम से एक्सचेंज प्रोग्राम हैं।

41 किलोग्राम पर, इस मोटर के लिए शिपिंग लागत महत्वपूर्ण है — यह पार्सल के बजाय माल के रूप में योग्य है, जो सोर्सिंग के लॉजिस्टिक्स और मरम्मत बनाम प्रतिस्थापन निर्णयों की अर्थव्यवस्थाओं दोनों को प्रभावित करता है।

रिफर्बिश्ड यूनिट का मूल्यांकन करते समय, अकेले वजन को स्थिति का संकेत नहीं समझना चाहिए।

एक 41 किग्रा मोटर में खराब वाइंडिंग, घिसे हुए बेयरिंग, या समझौता किया हुआ एनकोडर हो सकता है और फिर भी हाथ में ठोस महसूस हो सकता है। प्रलेखित बेंच टेस्ट परिणाम — वाइंडिंग प्रतिरोध, इंसुलेशन प्रतिरोध, एनकोडर आउटपुट, नो-लोड रन-अप — वह सबूत है जो मायने रखता है, न कि भौतिक उपस्थिति।

FAQ

Q1: A06B-0153-B077 के साथ कौन सा ALPHA सर्वो एम्पलीफायर कम्पैटिबल है?

A30/3000 को कम से कम 17A कंटीन्यूअस और 34A पीक आउटपुट करंट के लिए साइज़ किए गए ALPHA सीरीज़ SVM मॉड्यूल की आवश्यकता होती है। कम्पैटिबल ड्राइव मॉड्यूल में SVM1-40L और सही करंट क्लास में संबंधित ALPHA एम्पलीफायर शामिल हैं।

एक्सिस को संचालित करने से पहले सर्वो ड्राइव में मोटर टाइप पैरामीटर को A30/3000 स्पेसिफिकेशन से मिलान करने के लिए सेट किया जाना चाहिए। रिप्लेसमेंट मोटर ऑर्डर करने से पहले ड्राइव कम्पैटिबिलिटी की पुष्टि करें, खासकर उन मशीनों पर जिनमें मूल निर्माण के बाद से कंट्रोल या ड्राइव अपग्रेड हुए हैं।

Q2: A06B-0153-B077 अन्य ALPHA सीरीज़ मोटरों की तुलना में इतना भारी क्यों है?

A30 का 30 Nm स्टॉल टॉर्क छोटे फ्रेम से उत्पन्न होने वाले AC12 या AC22 मोटरों की तुलना में काफी अधिक कॉपर वाइंडिंग मास और लैमिनेटेड आयरन कोर वॉल्यूम की आवश्यकता होती है। 41 किग्रा वजन उस टॉर्क स्तर को रेटेड ड्यूटी साइकिल पर मज़बूती से वितरित करने के लिए आवश्यक इलेक्ट्रोमैग्नेटिक डिज़ाइन का सीधा भौतिक परिणाम है।

इस मोटर क्लास में समान टॉर्क प्रदान करने वाला कोई हल्का विकल्प नहीं है — वजन डिजाइन द्वारा प्राप्त पावर डेंसिटी में निहित है।

Q3: मोटर बंद कर दी गई है — क्या उत्पादन उपयोग के लिए रिफर्बिश्ड यूनिट्स विश्वसनीय हैं?

हाँ, बशर्ते वे प्रलेखित ALPHA सीरीज़ मरम्मत क्षमता और सत्यापन योग्य परीक्षण प्रक्रियाओं वाली दुकान से आए हों। एक ठीक से रिफर्बिश्ड A30/3000 में बेयरिंग बदले गए होंगे, वाइंडिंग को प्रतिरोध संतुलन और इंसुलेशन अखंडता के लिए परीक्षण किया गया होगा, I64 एनकोडर का मूल्यांकन किया गया होगा, और बिक्री से पहले एक पूर्ण नो-लोड रन-अप पूरा किया गया होगा।

ALPHA A30 विशेषज्ञ सर्वो मरम्मत समुदाय में एक अच्छी तरह से समझा जाने वाला मोटर है — इसके विफलता मोड, रिप्लेसमेंट पार्ट्स और सर्विस प्रक्रियाएं प्रलेखित हैं। केवल दृश्य निरीक्षण के बजाय परीक्षण प्रलेखन पर जोर दें।

Q4: A30/3000 परिवार में B077 और B075 या B175 वेरिएंट के बीच क्या अंतर है?

B077 में एक प्लेन स्ट्रेट शाफ्ट, कोई कीवे नहीं, और कोई ब्रेक नहीं है — कपलिंग-आधारित ड्राइव व्यवस्थाओं के लिए बेस कॉन्फ़िगरेशन जिसमें गुरुत्वाकर्षण-होल्डिंग की आवश्यकता नहीं है। B075 में प्लेन या कीड शाफ्ट होता है जो सब-सफिक्स पर निर्भर करता है, वह भी बिना ब्रेक के।

B175 में वर्टिकल एक्सिस या गुरुत्वाकर्षण-लोडेड अनुप्रयोगों के लिए एक एकीकृत होल्डिंग ब्रेक जोड़ा गया है। सभी में A30/3000 इलेक्ट्रिकल स्पेसिफिकेशन (4.8kW, 168V, 200Hz, 17A, I64 एनकोडर) साझा है — अंतर शाफ्ट कॉन्फ़िगरेशन और ब्रेक स्थिति हैं। रिप्लेसमेंट ऑर्डर करने से पहले जांचें कि कौन सा वेरिएंट स्थापित है।

Q5: एक प्रयुक्त A06B-0153-B077 पर महत्वपूर्ण निरीक्षण बिंदु क्या हैं?

41 किग्रा पर, मोटर को निरीक्षण के दौरान मैकेनिकल सपोर्ट की आवश्यकता होती है — शाफ्ट की जांच करते समय इसे बिना सपोर्ट के पकड़ने का प्रयास न करें। बेयरिंग की खुरदरापन महसूस करने के लिए शाफ्ट को हाथ से घुमाएं, ध्यान दें कि इस आकार की मोटर पर फ्रंट बेयरिंग महत्वपूर्ण रेडियल लोड वहन करती है।

सभी फेजों में संतुलन के लिए थ्री-फेज वाइंडिंग प्रतिरोध को मापें और अर्थ के प्रति इंसुलेशन प्रतिरोध की जांच करें। पिन जंग के लिए I64 एनकोडर कनेक्टर का निरीक्षण करें और क्षति या घर्षण के लिए केबल निकास का निरीक्षण करें। कपलिंग संपर्क चिह्नों या घर्षण के लिए प्लेन शाफ्ट के सिरे की जांच करें।

एनकोडर सिग्नल मॉनिटरिंग के साथ नियंत्रित परिस्थितियों में बेंच रन-अप इस मोटर को उत्पादन एक्सिस पर वापस जाने से पहले सही सत्यापन मानक है।
