FANUC A06B-6093-H172 AC सर्वो एम्पलीफायर यूनिट ️ उत्पाद का वर्णन

एक भाग संख्या, दो ओसीआर जाल और जब आप खोज रहे हों तो यह क्यों मायने रखता है

अधिकांश FANUC ड्राइव पार्ट नंबर जो खोज भ्रम का कारण बनते हैं, एक एकल वर्ण प्रतिस्थापन के कारण ऐसा करते हैंः संख्यात्मक शून्य अक्षर O के रूप में प्रस्तुत किया जाता है। A06B-6093-H172 अलग है।इसमें एक ही भाग संख्या में दो अलग-अलग ओसीआर गलत पढ़ने की समस्याएं हैं.

पहला परिचित है ′′ "A06B" "AO6B" बन जाता है और "6093" "6O93" बन जाता है जब एक स्कैनर या कम रिज़ॉल्यूशन वाला कैमरा शून्य अंकों को अक्षर O के रूप में पढ़ता है।इस साइट पर प्रत्येक उत्पाद सूचीबद्ध URL उस सम्मेलन को दर्शाता है क्योंकि खोज इंजन वास्तविक दुनिया के प्रश्नों में दोनों स्ट्रिंग का सामना करते हैं.

दूसरा इस मॉडल के प्रत्यय के लिए विशिष्ट है, और यह कम आम तौर पर चर्चा की जाती है। "H172" प्रत्यय एक अंक के साथ शुरू होता है, एक वर्ण जो,FANUC के लेबल टाइपफ़ॉन्ट और कई मुद्रित प्रलेखन फ़ॉन्ट्स में, बड़े अक्षर I से लगभग अलग नहीं है। परिणाम "HI72" के बजाय "H172" है, जो कि इस पृष्ठ के URL में दिखाई देने वाली वैरिएंट स्ट्रिंग हैःAO6B-6O93-HI72. यदि आपने उस स्ट्रिंग का उपयोग करके खोज की और यहां उतरा, तो आप जो इकाई ढूंढ रहे हैं उसकी पुष्टि की गई हैः यह A06B-6093-H172 है, जिसमें एक पूर्ण संख्यात्मक प्रत्यय है जो अंक 1 से शुरू होता है, अक्षर I के साथ नहीं।

इस दोहरे भ्रम के पैटर्न को समझने लायक है इससे पहले कि आप दस्तावेजों, खरीद आदेशों या मशीन लेबल के खिलाफ अपने हिस्से की पुष्टि करें।दोनों प्रकार के प्रतिस्थापन एक ही कागजी कार्रवाई में दिखाई दे सकते हैं, कभी-कभी एक ही लेबल पर अलग-अलग स्थानों पर, और प्रत्येक स्वतंत्र रूप से गलत दिशा में एक खरीद खोज भेज सकता है।.

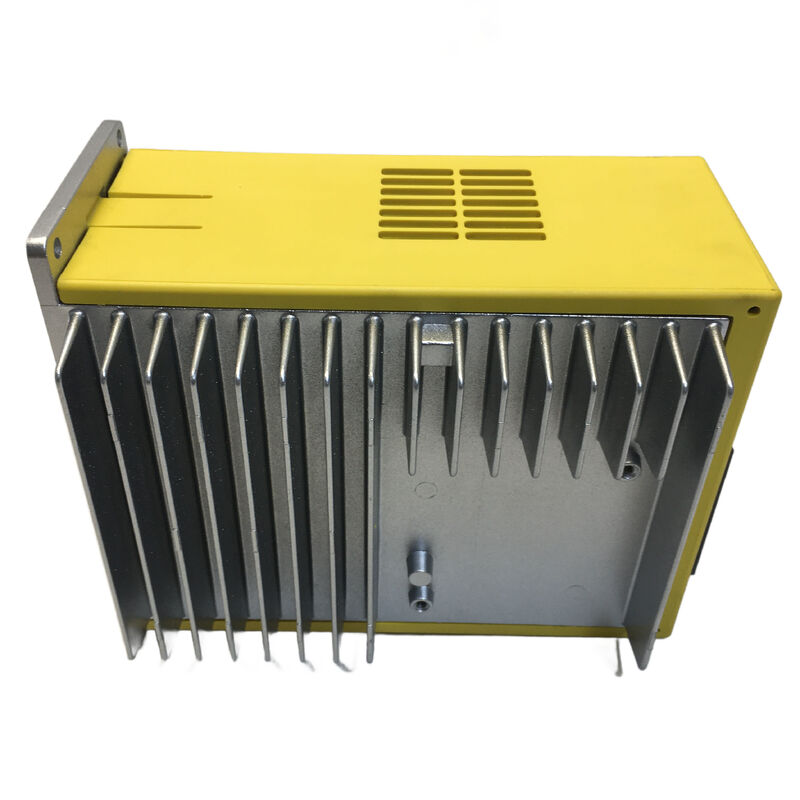

A06B-6093-H172 जापान में FANUC निगम द्वारा निर्मित एक अक्षीय एसी सर्वो एम्पलीफायर है, CE प्रमाणित है, और नई और परीक्षण की गई पुनर्निर्मित स्थिति में उपलब्ध है। MOQ: 1 टुकड़ा।

A06B-6093 परिवार में प्रवेश करना: 6096 की तुलना में एक अलग पीढ़ी

जिन खरीदारों ने FANUC 6096 श्रृंखला के घटकों को पहले खरीदा है, वे तुरंत ध्यान देंगे कि A06B-6093 एक अलग उत्पाद परिवार है।दोनों श्रृंखलाओं में सीएनसी उपकरणों के इस युग के लिए FANUC के सामान्य डिजाइन दर्शन को साझा किया गया है, लेकिन वे एक ही पीढ़ी नहीं हैं और किसी भी सार्थक अर्थ में विनिमेय नहीं हैं।

A06B-6093 श्रृंखला एक कॉम्पैक्ट सर्वो एम्पलीफायर परिवार है जिसे FANUC ने उसी अवधि के अपने सीएनसी नियंत्रक प्रणालियों के लिए विकसित किया था।6093 श्रृंखला के मॉड्यूल 6096 श्रृंखला के मॉड्यूल की तुलना में काफी अधिक कॉम्पैक्ट हैं। वे कम कैबिनेट कॉन्फ़िगरेशन में फिट होने के लिए डिज़ाइन किए गए थे।विशेष रूप से छोटी मशीनों में जहां ड्राइव कैबिनेट का स्थान मशीन के समग्र आयामों से सीमित था।6093 श्रृंखला एम्पलीफायर और सीएनसी नियंत्रक के बीच इंटरफ़ेस इस युग के FANUC प्रणालियों के लिए आम एनालॉग सर्वो कमांड प्रोटोकॉल का पालन करता है, जहां नियंत्रक एक एनालॉग वेग कमांड सिग्नल आउटपुट करता है और सर्वो एम्पलीफायर स्वतंत्र रूप से वर्तमान लूप को बंद करता है।

इस तुलना से महत्वपूर्ण निष्कर्षः A06B-6093 श्रृंखला ड्राइव से लैस एक मशीन को A06B-6093 प्रतिस्थापन की आवश्यकता होती है। 6096 श्रृंखला, ओवरलैपिंग नियंत्रक संगतता के बावजूद,विभिन्न भौतिक माउंटिंग का उपयोग करता है, अलग-अलग कनेक्टर कॉन्फ़िगरेशन और अलग-अलग आंतरिक ड्राइव आर्किटेक्चर। वे एक-दूसरे के विकल्प नहीं बन सकते।

H172 प्रत्यय डिकोड किया गया

A06B-6093 श्रृंखला के एम्पलीफायरों के लिए प्रत्यय संरचना FANUC के स्थापित सम्मेलन का पालन करती है, जिसमें H के बाद अंक अक्ष संख्या और वर्तमान स्तर की जानकारी लेते हैं।

"1"अग्रणी अंक यह पुष्टि करता है कि यह एकएकल-अक्ष इकाई. प्रत्येक भौतिक मॉड्यूल पर एक सर्वो अक्ष नियंत्रित किया जाता है। 6096 श्रृंखला में दो अक्ष और तीन अक्ष मॉड्यूल के विपरीत, यह मॉड्यूल आउटपुट पावर टर्मिनलों के एक सेट से बिल्कुल एक सर्वो मोटर चलाता है।6093 श्रृंखला ड्राइव द्वारा नियंत्रित तीन अक्षों के साथ एक मशीन एक बहु अक्ष मॉड्यूल के बजाय तीन अलग एकल अक्ष मॉड्यूल का उपयोग करेगा.

"72"इस विशिष्ट संस्करण के लिए अंतिम अंक वर्तमान आउटपुट स्तर की पहचान करते हैं। "72" स्तर इस मॉड्यूल को 6093 परिवार में एक परिभाषित वर्तमान सीमा के भीतर रखता है।इस एम्पलीफायर से जुड़े मोटर्स निर्दिष्ट किया गया और मशीन निर्माता द्वारा इस वर्तमान स्तर के लिए मेल खाया; स्थापना से पहले यह सत्यापित करना आवश्यक है कि प्रतिस्थापन मॉड्यूल इस प्रत्यय से बिल्कुल मेल खाता है।

दस्तावेजों में "आई बनाम 1" अस्पष्टता के बारे मेंः जहां भी आप मुद्रित सामग्रियों, सेवा रिकॉर्ड, खरीद आदेशों या ऑनलाइन खोज परिणामों में "एचआई 72" का सामना करते हैं, तो इसे "एच 172" के बराबर मानें।" अक्षर हर मामले में अंक 1 है ′′ अक्षर मैं कभी भी FANUC सर्वो एम्पलीफायर प्रत्यय कोड में दिखाई नहीं देता. आदेश देते समय या खरीद आदेश बनाते समय हमेशा उपयोग करेंA06B-6093-H172अंक 1 के साथ।

विनिर्देश

जिन मशीनों में 6093 सीरीज के एकल अक्षीय ड्राइव का प्रयोग किया जाता है

A06B-6093-H172 का कॉम्पैक्ट फॉर्म फैक्टर और एकल-अक्ष आर्किटेक्चर एक विशिष्ट श्रेणी की मशीन टूल्स की ओर इशारा करता है।इस संदर्भ को समझने से रखरखाव टीमों को यह पुष्टि करने में मदद मिलती है कि उन्होंने प्रतिस्थापन में समय और शिपिंग लागत का निवेश करने से पहले सही घटक की पहचान की है.

कॉम्पैक्ट वर्टिकल मशीनिंग सेंटर और घुटने की मिलें।Smaller machining centers from the late 1980s and early 1990s — particularly machines where cabinet depth was constrained by the machine column profile — frequently used compact single-axis drive modules rather than multi-axis module stacksप्रत्येक धुरी के पास अपनी ड्राइव होती है, जो मशीन कॉलम के पीछे या उसके बगल में एक कॉम्पैक्ट कैबिनेट में स्थित होती है।

छोटे सीएनसी टर्निंग केंद्र।सीमित कैबिनेट स्थान वाले दो अक्षीय सीएनसी टर्न अक्सर एक्स और जेड अक्षों के लिए 6093 श्रृंखला ड्राइव का उपयोग करते थे, प्रत्येक अक्ष स्वतंत्र रूप से एक अलग एकल-अक्ष मॉड्यूल द्वारा प्रबंधित किया जाता था।जब एक धुरी एक सर्वो अलार्म विकसित करता है, दूसरी धुरी सामान्य रूप से जारी रहती है, जो स्वयं एकल-अक्ष वास्तुकला की पुष्टि करने वाला एक नैदानिक संकेतक है।

विशेष प्रयोजनों के लिए समर्पित सीएनसी मशीनें।इस युग की ड्रिलिंग इकाइयों, टैपिंग केंद्रों और एकल-उद्देश्य वाले स्वचालित स्टेशनों ने कभी-कभी 6093 श्रृंखला के एम्पलीफायरों के माध्यम से एक या दो अक्षों को चलाया,विशेष रूप से उन विन्यासों में जहां मशीन उपकरण निर्माता ने बड़े 6096 श्रृंखला प्रारूप के मॉड्यूलर एकीकरण पर कॉम्पैक्टनेस के लिए ड्राइव का चयन किया.

इन सभी विन्यासों में, एक H172 विफलता यह नियंत्रित करता है एकल अक्ष पर कार्य के पूर्ण नुकसान के रूप में प्रकट होता है। सीएनसी डिस्प्ले पर अलार्म कोड ′′ यह एक वेग विचलन अलार्म है या नहीं,वर्तमान अलार्म, या एक ड्राइव-नहीं-तैयार संकेत उस विशिष्ट धुरी का संदर्भ देगा, और एच 172 मॉड्यूल एक बार एन्कोडर केबल और मोटर के तारों की पुष्टि की गई है स्वस्थ जांच करने के लिए पहला हार्डवेयर घटक है।

6093 श्रृंखला के लिए सोर्सिंग वास्तविकता

A06B-6093 श्रृंखला द्वितीयक बाजार में एक विशेष स्थान पर है।ये वास्तव में पुराने घटक हैं ∙ 6093 श्रृंखला के ड्राइव से लैस मशीनें ज्यादातर मामलों में तीन दशकों से अधिक समय से सेवा में हैं. 6096 श्रृंखला की इकाइयों के विपरीत, जो 2000 और 2010 के दौरान श्रृंखला 0 और श्रृंखला 10/11/12 नियंत्रकों से सुविधाओं को उन्नत करने के रूप में बड़ी मात्रा में उपलब्ध हो गई,6093 श्रृंखला कुछ पहले और कम कुल मात्रा में द्वितीयक बाजार में प्रवेश किया.

इसका मतलब है कि उपलब्धता कुछ अन्य FANUC विरासत श्रृंखलाओं की तुलना में अधिक परिवर्तनीय और कम अनुमानित है। H172 जैसे विशिष्ट वर्तमान स्तर के वेरिएंट हमेशा एक साथ स्टॉक में नहीं होते हैं,और जब वे दिखाई देते हैं6093 श्रृंखला के ड्राइव के साथ कई मशीनों को चलाने वाले संयंत्रों के लिए, the case for maintaining confirmed shelf spares is stronger than it is for more commonly traded variants — the window between "part is available" and "part has been purchased by someone else" can be short.

स्पेयर या तत्काल उपयोग के लिए एक नवीनीकृत H172 का मूल्यांकन करते समय, विशेष रूप से पूछें कि क्या इकाई को बेंच कॉन्फ़िगरेशन में सिर्फ चालू करने के बजाय सिमुलेटेड लोड के तहत परीक्षण किया गया है।एक मॉड्यूल जो एक मोटर के बिना सही ढंग से आरंभ करता है जो अभी भी आउटपुट चरण के मुद्दे हो सकते हैं जो केवल वास्तविक अक्ष लोडिंग स्थितियों के तहत दिखाई देते हैं.

स्थिति, वारंटी और वापसी

नई / मूल इकाइयां️ कारखाने का अनइंस्टॉल स्टॉक।12 महीने की गारंटीसक्रिय उत्पादन में मशीनों के लिए जहां सर्वो विश्वसनीयता सीधे थ्रूपुट को प्रभावित करती है, नया स्टॉक घटक के पिछले ऑपरेटिंग इतिहास से जुड़ी अनिश्चितता को समाप्त करता है।

परीक्षण किए गए नवीनीकृत इकाइयां✓ बंद मशीनों से बरामद, साफ, और कार्यात्मक परीक्षण के तहत सत्यापित।3 महीने की गारंटीइस श्रृंखला का उपयोग करने वाली मशीनों की उम्र को देखते हुए, उपयुक्त उपकरणों से अच्छी तरह से परीक्षण की गई नवीनीकृत इकाई एक व्यावहारिक और लागत प्रभावी रखरखाव समाधान का प्रतिनिधित्व कर सकती है।

भौतिक क्षति, विवरण विसंगतियों, या अपूर्ण शिपमेंट आगमन के दिन या अगले कार्य दिवस पर रिपोर्ट करें। प्राप्ति के 4 दिनों के भीतर गैर-कार्यात्मक पाई गई इकाइयां वापसी के लिए योग्य हैं।वारंटी गलत स्थापना के कारण होने वाले नुकसान तक नहीं फैली है, ड्राइव द्वारा अवशोषित मोटर साइड फॉल्ट एनर्जी, या डिलीवरी के बाद किए गए पैरामीटर परिवर्तन।गलत आइटम खरीदने या मन बदलने की स्थिति के लिए रिटर्न स्वीकार नहीं किए जाते हैं ️ ऑर्डर करने से पहले विफल इकाई पर भौतिक लेबल से हमेशा भाग संख्या की पुष्टि करें.

शिपिंग और भुगतान

डिस्पैचः2 से 4 कार्य दिवसों के लिए पुष्टि भुगतान से, गुआंगज़ौ गोदाम.

वाहक:विश्वव्यापी वितरण के लिए डीएचएल और फेडएक्स। गुआंगज़ौ गोदाम में स्थानीय पिकअप अग्रिम व्यवस्था पर उपलब्ध है।

संयुक्त आदेश:कई घटकों को एक शिपमेंट में एक साथ भेज दिया जा सकता है। भुगतान से पहले संयुक्त शिपिंग की व्यवस्था करने के लिए टीम से संपर्क करें।

भुगतान:सभी ऑर्डर मूल्यों के लिए टी/टी बैंक हस्तांतरण। USD $500 तक के ऑर्डर के लिए पेपैल और वेस्टर्न यूनियन स्वीकार किए जाते हैं।

आयात शुल्क:सभी गंतव्य देश के सीमा शुल्क, कर और आयात शुल्क खरीदार की जिम्मेदारी है।सीमित डीएचएल/फेडएक्स कवरेज वाले क्षेत्रों में खरीदारों को ऑर्डर देने से पहले रसद विकल्पों की पुष्टि करनी चाहिए.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: मेरी मशीन के ड्राइव लेबल पर भाग संख्या में "H1 72" एक रिक्त स्थान के साथ दिखाया गया है क्या यह A06B-6093-H172 के समान है, या एक अलग संस्करण है?

एक मुद्रित या हस्तलिखित रिकॉर्ड में "H1" और "72" के बीच का एक स्थान लगभग निश्चित रूप से एक ही A06B-6093-H172 का प्रतिनिधित्व करता हैऔर मैनुअल प्रतिलेखन कभी कभी अंतर है कि वास्तविक भाग संख्या का हिस्सा नहीं है पेश करते हैं. प्रामाणिक स्रोत भौतिक ड्राइव मॉड्यूल पर लेबल है, जो जानबूझकर अंतराल के बिना पूर्ण प्रत्यय दिखाएगा।यदि विफल इकाई पर लेबल एक निरंतर स्ट्रिंग के रूप में "H172" दिखाता हैयदि लेबल पाठ में वास्तविक अस्पष्टता है, उदाहरण के लिए,यदि लेबल आंशिक रूप से अस्पष्ट या क्षतिग्रस्त है ️ FANUC नियंत्रक के सर्वो पैरामीटर डेटा का क्रॉस-रेफरेंसिंग, जो अपने पैरामीटर सेट में ड्राइव प्रकार को कोड करता है, यह पुष्टि करने में मदद कर सकता है कि मूल रूप से कौन सा संस्करण स्थापित किया गया था।

प्रश्न 2: मेरी मशीन में चार नियंत्रित अक्ष हैं और वर्तमान में चार अलग-अलग A06B-6093 एकल-अक्ष मॉड्यूल का उपयोग करता है।क्या कैबिनेट जटिलता को कम करने के लिए बहु-अक्ष मॉड्यूल की एक छोटी संख्या के साथ सभी चार की जगह संभव है?

तकनीकी रूप से, FANUC ने विभिन्न श्रृंखलाओं में बहु-अक्षीय मॉड्यूल प्रारूपों की पेशकश की है,लेकिन एक पूरी तरह से अलग रूप कारक और आंतरिक वास्तुकला के मॉड्यूल के प्रतिस्थापन के साथ क्या मशीन बनाया गया था के बजाय एक रखरखाव प्रतिस्थापन के बजाय एक महत्वपूर्ण संशोधन हैइसके लिए वायरिंग, माउंटिंग हार्डवेयर, पैरामीटर डेटा में बदलाव की आवश्यकता होगी,और संभावित रूप से फीडबैक सिग्नल राउटिंग ️ ऐसी परियोजना जिसके लिए FANUC एप्लिकेशन इंजीनियरिंग की भागीदारी और मशीन रीटेस्टिंग की आवश्यकता होती है, नहीं एक कैबिनेट विनिमय के दौरान अनुसूचित डाउनटाइम. मशीनों के लिए जो उत्पादक रूप से चल रहे हैं और जहां लक्ष्य बस एक विफल ड्राइव को बदलने के लिए है,मिलान एकल-अक्ष H172 स्रोत सही पथ है. बहु-अक्ष समेकन प्रश्न का पता लगाने के लायक है अगर मशीन व्यापक नवीनीकरण के लिए होने के कारण है, लेकिन यह एक अलग परियोजना है.

प्रश्न 3: हमें एक आपूर्तिकर्ता के कैटलॉग में "AO6B-6O93-HI72" मिला। क्या यह वास्तव में A06B-6093-H172 के समान भाग है, या यह एक अलग इकाई हो सकती है?

यह एक ही इकाई है। स्ट्रिंग "AO6B-6O93-HI72" में वास्तविक भाग संख्या A06B-6093-H172 से तीन OCR-व्युत्पन्न वर्ण प्रतिस्थापन शामिल हैंः "AO6B" में पहला "O" अंक 0 है,6O93 में दूसरा "O" भी अंक 0 है, और "HI72" में "I" अंक 1 है। सभी तीन प्रतिस्थापन FANUC के लेबल टाइपफेट से सुसंगत OCR कलाकृतियां हैं।आपूर्तिकर्ता जो सही संख्यात्मक रूप और ओसीआर-व्युत्पन्न रूप दोनों के तहत सूची सूचीबद्ध करते हैं, वे बस दोनों खोज पथों के माध्यम से भाग को ढूंढने योग्य बनाते हैं. अपना खुद का खरीद दस्तावेज बनाते समय, सभी संख्यात्मक वर्णों के साथ A06B-6093-H172 का उपयोग करें.

Q4: हमारी मशीन मूल रूप से FANUC श्रृंखला 6 नियंत्रकों के साथ कमीशन किया गया था. ड्राइव A06B-6093-H172 इकाइयों कर रहे हैं. अगर हम एक अधिक आधुनिक FANUC प्रणाली के लिए नियंत्रक का उन्नयन,हम मौजूदा 6093 श्रृंखला ड्राइव को बनाए रख सकते हैं?

आम तौर पर, कोई नहीं महत्वपूर्ण इंटरफेस संशोधनों के बिना। A06B-6093 श्रृंखला एक एनालॉग वेग कमांड इंटरफ़ेस पर काम करती है,जहां सीएनसी नियंत्रक एक एनालॉग सिग्नल (आमतौर पर ±10V) आउटपुट करता है और ड्राइव इसे गति संदर्भ के रूप में व्याख्या करता हैआधुनिक FANUC सीएनसी प्रणाली ️ सीरीज 16/18/21 पीढ़ी के बाद से भी ️ मुख्य रूप से FSSB (FANUC सीरियल सर्वो बस) का उपयोग सर्वो संचार के लिए किया जाता है,एक डिजिटल सीरियल इंटरफेस जो मूल रूप से 6093 श्रृंखला के ड्राइव के एनालॉग कमांड आर्किटेक्चर के साथ असंगत है6093 श्रृंखला के ड्राइवों वाली मशीन पर नियंत्रक के उन्नयन के लिए लगभग हमेशा एक संगत डिजिटल-इंटरफेस ड्राइव श्रृंखला के लिए समवर्ती ड्राइव प्रतिस्थापन की आवश्यकता होती है।सीएनसी नियंत्रक को अपग्रेड करते समय 6093 श्रृंखला के हार्डवेयर को बनाए रखने का प्रयास करने के लिए एनालॉग इंटरफेस एडाप्टर हार्डवेयर की आवश्यकता होगी जो ज्यादातर मामलों में तकनीकी रूप से जटिल और महंगा दोनों है, एक साफ ड्राइव और नियंत्रक उन्नयन इंटरफ़ेस अंतर को पाटने की कोशिश करने की तुलना में अधिक व्यावहारिक है।

प्रश्न 5: A06B-6093-H172 के जीवन के अंत के करीब आने पर सामान्य विफलता हस्ताक्षर क्या है, और क्या कोई प्रारंभिक चेतावनी व्यवहार है जिसे हम निगरानी कर सकते हैं?

6093 श्रृंखला के पुराने ड्राइव शायद ही कभी कुछ पूर्ववर्ती व्यवहारिक परिवर्तनों के बिना विफल हो जाते हैं, हालांकि चेतावनी के संकेत शुरू में अन्य कारणों के लिए जिम्मेदार ठहराए जाने के लिए पर्याप्त सूक्ष्म हो सकते हैं।सबसे आम प्रारंभिक संकेतों में अक्ष की स्थिति दोहराए जाने की क्षमता शामिल है जो धीरे-धीरे बिगड़ती है, लेकिन गुणवत्ता निरीक्षण डेटा में कभी-कभी असामान्य त्रुटियां दिखाई देने लगती हैं। एक दूसरा प्रारंभिक चेतावनी थर्मल लोड चक्रों के दौरान बढ़ी हुई सर्वो अलार्म आवृत्ति हैःड्राइव एक पारी के ठंडा भाग के दौरान गलती के बिना चलाता है, तो पीक उत्पादन अवधि के दौरान गति विचलन या overcurrent अलार्म उत्पन्न करता है जब कैबिनेट तापमान बढ़ा है, तो एक आराम अवधि के बाद अपने आप को साफ करता है।यह थर्मल पैटर्न पावर स्टेज घटकों की विशेषता है जो लोड के तहत सीमांत हैं लेकिन ठंडा होने पर ठीक हो जाते हैंएक तीसरा संकेतक विलंबता के दौरान धुरी मोटर से श्रव्य शोर में वृद्धि है।जो यांत्रिक असर समस्या के बजाय ड्राइव के आउटपुट चरण से अनियमित वर्तमान वितरण को प्रतिबिंबित कर सकता है. यदि इनमें से कोई भी पैटर्न मौजूद है और हफ्तों या महीनों में बदतर हो रहा है, beginning the sourcing process before a hard failure occurs is strongly advisable — the H172 is not a part that benefits from a reactive break-fix approach when the early warning signs are already visible.

कॉम्पैक्ट ड्राइव. सही श्रृंखला. भाग संख्या की पुष्टि की.
