सीएनसी मशीन टूल डिजाइन में, सभी अक्ष समान नहीं होते हैं। भारी कटिंग लोड के तहत वर्कपीस को हिलाने वाले या स्पिंडल हेड को ले जाने वाले अक्षों की तुलना में सटीक, हल्के-लोड पोजिशनिंग के लिए जिम्मेदार अक्षों की तुलना में उनकी ड्राइव पर बहुत अलग मांगें होती हैं — एक रोटरी टेबल जो छोटे इंक्रीमेंट में इंडेक्स करती है, एक सहायक अक्ष जो टूल चेंजर आर्म को नियंत्रित करती है, या ग्राइंडिंग मशीन पर फाइन-फीड अक्ष जहां स्मूथ लो-स्पीड मोशन पीक करंट क्षमता से अधिक महत्वपूर्ण होता है।

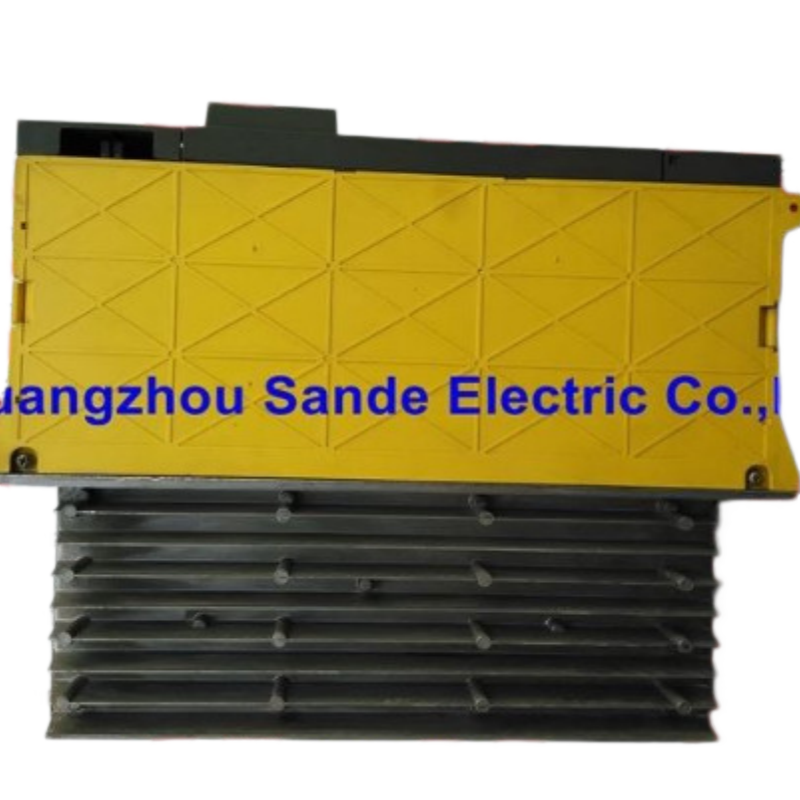

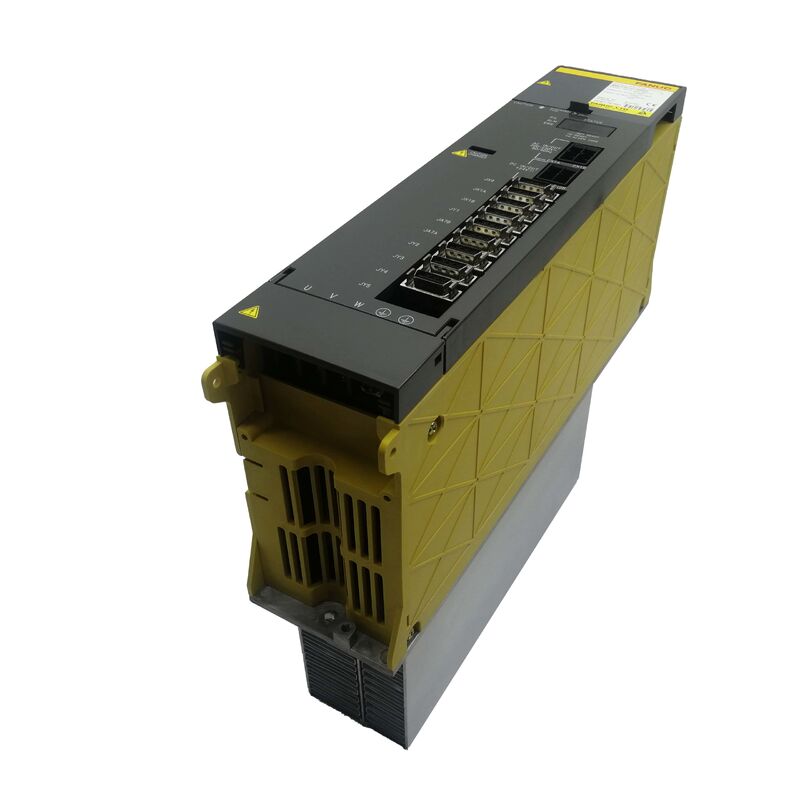

FANUC A06B-6102-H211 को बिल्कुल स्पेक्ट्रम के इस छोर के लिए बनाया गया है। यह α सीरीज डुअल-एक्सिस एम्पलीफायर परिवार — H211 — के भीतर निचले करंट रेटिंग टियर पर बैठता है, जो हल्के अक्षों को पावर देने वाले सर्वो मोटर्स के साथ जोड़ा जाता है जहां सामान्य ऑपरेशन के दौरान करंट ड्रॉ मध्यम सीमाओं के भीतर रहता है। इन अक्षों पर एक ओवरसाइज़्ड एम्पलीफायर फिट करने से प्रदर्शन में सुधार नहीं होता है; यह वास्तव में करंट फीडबैक लूप में रिज़ॉल्यूशन बेमेल पेश करके फाइन पोजिशनिंग स्थिरता से समझौता कर सकता है। सही अक्ष के लिए सही वेरिएंट ही पूरे मशीन को वैसे ही चलने देता है जैसा उसके डिजाइनर ने इरादा किया था।
यह यूनिट जापान में निर्मित है, सीई प्रमाणित है, और नए और परीक्षण किए गए रीफर्बिश्ड दोनों स्थितियों में उपलब्ध है। यदि A06B-6102-H211 आपके विफल ड्राइव स्लॉट के लिए प्रलेखित संख्या है, तो यह पृष्ठ आपको एक आत्मविश्वासपूर्ण सोर्सिंग निर्णय लेने के लिए आवश्यक सब कुछ कवर करता है।
FANUC α सीरीज ड्राइव चलाने वाली मशीनों में अक्सर कैबिनेट में एक से अधिक A06B-6102 मॉड्यूल होते हैं, और वे अक्सर अलग-अलग वेरिएंट होते हैं — क्योंकि विभिन्न अक्ष समूहीकरणों में अलग-अलग लोड प्रोफाइल होते हैं। इन तीन सामान्य वेरिएंट के एक-दूसरे से संबंधित होने के तरीके को समझना यह स्पष्ट करने में मदद करता है कि पार्ट नंबर को उसके स्लॉट से सटीक रूप से क्यों मिलाया जाना चाहिए, न कि स्वतंत्र रूप से प्रतिस्थापित किया जाना चाहिए।
| वेरिएंट | एक्सिस कॉन्फ़िगरेशन | करंट टियर | विशिष्ट अनुप्रयोग |
|---|---|---|---|
| A06B-6102-H211 | डुअल-एक्सिस | लोअर | लाइट-लोड अक्ष: रोटरी/सहायक अक्ष, वायर ईडीएम, छोटे लेथ |
| A06B-6102-H215 | डुअल-एक्सिस | मिड | मध्यम आकार के मशीनिंग केंद्रों पर मानक एक्स/वाई टेबल अक्ष |
| A06B-6102-H230 | डुअल-एक्सिस | हायर | हेवी-लोड अक्ष: बड़े जेड-एक्सिस, हाई-टॉर्क फीड अक्ष |
तीनों में समान फिजिकल फॉर्म फैक्टर, FANUC कंट्रोलर के लिए समान एनालॉग सर्वो इंटरफ़ेस, और समान ड्राइव बस कनेक्टर लेआउट साझा है। यही वह है जो आकस्मिक प्रतिस्थापन को जोखिम बनाता है — वे एक शेल्फ पर या लिस्टिंग में इंटरचेंजेबल दिखते हैं, लेकिन सीएनसी का सर्वो पैरामीटर डेटा प्रत्येक स्लॉट के विशिष्ट करंट टियर के लिए कॉन्फ़िगर किया गया है। एम्पलीफायर पैरामीटर को अपडेट किए बिना H211 स्लॉट में H230 ड्रॉप करें, और करंट रेगुलेशन लूप गलत व्यवहार करेगा, संभावित रूप से कम गति पर अक्ष दोलन या अस्थिरता का कारण बन सकता है — ठीक ऑपरेटिंग रेंज जहां ये हल्के अक्ष अपने काम के समय का अधिकांश हिस्सा बिताते हैं।
FANUC के α सीरीज पार्ट नंबर कन्वेंशन में, H के बाद प्रत्यय ड्राइव के अक्ष कॉन्फ़िगरेशन और करंट आउटपुट टियर को एक सुसंगत पैटर्न में एन्कोड करता है। A06B-6102-H211 के लिए:
अग्रणी "2" पुष्टि करता है कि यह एक डुअल-एक्सिस मॉड्यूल है — एक फिजिकल यूनिट जो एक साथ दो सर्वो अक्षों को चलाती है। यह A06B-6102 परिवार के लिए मानक है: एक साझा पावर सेक्शन जिसमें स्वतंत्र प्रति-अक्ष करंट रेगुलेशन होता है, जिससे कैबिनेट में एक ड्राइव स्लॉट से दो अक्षों को नियंत्रित किया जा सकता है।पिछला "11" इस वेरिएंट को α सीरीज डुअल-एक्सिस लाइनअप के भीतर करंट रेटिंग स्केल के निचले छोर पर रखता है। यह कम निरंतर करंट आवश्यकताओं वाले सर्वो मोटर्स से मेल खाने वाला टियर है — सीएनसी सिस्टम में हल्के, अधिक सटीकता-उन्मुख अक्षों पर आमतौर पर उपयोग किए जाने वाले मोटर्स।खरीदारों के लिए एक व्यावहारिक नोट: इस पृष्ठ पर यूआरएल में स्ट्रिंग "AO6B-6IO2-H2II" शामिल है — यह एक सामान्य ओसीआर और फ़ॉन्ट रेंडरिंग कलाकृति है जहां अंक शून्य (0) को अक्षर ओ के रूप में गलत पढ़ा जाता है, और अंक एक (1) को अक्षर आई के रूप में गलत पढ़ा जाता है। वास्तविक पार्ट नंबर स्पष्ट रूप से A06B-6102-H211 है जिसमें सभी संख्यात्मक वर्ण हैं। मशीन दस्तावेज़ीकरण को क्रॉस-रेफरेंस करते समय, हमेशा फिजिकल नेमप्लेट लेबल के विरुद्ध सत्यापित करें और FANUC पार्ट नंबर के साथ डिजिटल लिस्टिंग में ऑप्टिकल कैरेक्टर भ्रम को एक ज्ञात खतरे के रूप में मानें।विनिर्देशपैरामीटर
विवरणभाग संख्याA06B-6102-H211
के रूप में भी संदर्भितH211 — α सीरीज डुअल-एक्सिस रेंज के भीतर लोअर आउटपुट टियरड्राइव श्रृंखला
| एक्सिस कॉन्फ़िगरेशन | डुअल-एक्सिस मॉड्यूल |
|---|---|
| करंट रेटिंग टियर | H211 — α सीरीज डुअल-एक्सिस रेंज के भीतर लोअर आउटपुट टियर |
| निर्माता | FANUC कॉर्पोरेशन |
| उत्पत्ति का देश | जापान |
| प्रमाणन | सीई |
| संगत नियंत्रक परिवार | FANUC सीरीज 0, 16, 18, 21 (एनालॉग सर्वो इंटरफ़ेस वेरिएंट) |
| इंटरफ़ेस प्रकार | एनालॉग सर्वो इंटरफ़ेस |
| उपलब्ध स्थिति | नया (मूल) / परीक्षण किया गया रीफर्बिश्ड |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| आपूर्ति क्षमता | प्रति दिन 100 पीसी तक |
| H211 वास्तविक मशीन कॉन्फ़िगरेशन में कहां फिट बैठता है | H211 का लोअर करंट टियर निम्नलिखित परिदृश्यों के लिए अच्छी तरह से अनुकूल है, जिनमें से सभी क्षेत्र में आम हैं: |
| छोटे प्रारूप सीएनसी लेथ और टर्निंग सेंटर | उनके क्रॉस-स्लाइड और कैरिज अक्षों पर कॉम्पैक्ट सर्वो मोटर्स के साथ। इन मशीनों को बड़े मशीनिंग सेंटर के करंट हेडरूम की आवश्यकता नहीं होती है, और उनके सर्वो मोटर्स को तदनुसार मिलान किया जाता है। इस कॉन्फ़िगरेशन में एक ड्राइव कैबिनेट में भारी तीन-अक्ष मशीनों में देखे जाने वाले मिश्रित H211/H230 व्यवस्था के बजाय, पूरे H211 मॉड्यूल का उपयोग किया जा सकता है। |
| वायर ईडीएम मशीनें | , जहां अक्ष गति धीमी, अत्यधिक सटीक होती है, और वर्कपीस के खिलाफ न्यूनतम यांत्रिक भार शामिल होता है। इस प्रकार की मशीन में सर्वो अक्षों पर करंट की मांग लगातार कम होती है, और एक लोअर-टियर एम्पलीफायर उस ऑपरेटिंग वातावरण के लिए सही विनिर्देश है। |
| मशीनिंग केंद्रों पर रोटरी और इंडेक्सिंग अक्ष | , जहां प्राथमिक कार्य अक्ष (एक्स, वाई, जेड) उच्च-करंट मॉड्यूल का उपयोग कर सकते हैं, लेकिन एक सहायक चौथे या पांचवें अक्ष जो एक रोटरी टेबल या इंडेक्सिंग हेड को नियंत्रित करता है, बहुत हल्के भार के तहत संचालित होता है। इस मिश्रित कॉन्फ़िगरेशन में, हल्के अक्षों के लिए H211 मॉड्यूल और प्राथमिक अक्षों के लिए H215 या H230 एक ही कैबिनेट में एक सामान्य व्यवस्था है। |
, जहां मूल मशीन बिल्डर ने विशेष रूप से डिजाइन के कटिंग एनवेलप और अक्ष यात्रा से मेल खाने वाले छोटे मोटर्स का चयन किया था। इन मशीनों में अक्सर लोअर-करंट ड्राइव मॉड्यूल का एक पूरा कैबिनेट होता है।
स्थिति और वारंटीनए / मूल इकाइयां
उचित पैकेजिंग में अनइंस्टॉल किए गए फैक्ट्री स्टॉक हैं, जो 12-महीने की वारंटी द्वारा कवर किए गए हैं। ये तब सही विकल्प होते हैं जब मशीन निरंतर उत्पादन में होती है और विश्वसनीयता की उम्मीदें सबसे अधिक होती हैं।परीक्षण किए गए रीफर्बिश्ड इकाइयां
डीकमीशन या अपग्रेड की गई मशीनों से आती हैं, ऑपरेटिंग स्थितियों के तहत कार्यात्मक रूप से सत्यापित की गई हैं, और 3-महीने की वारंटी रखती हैं। वे नियोजित स्पेयर स्टॉक, कम-उपयोग वाली मशीनों, या बजट-संवेदनशील मरम्मत के लिए एक व्यावहारिक विकल्प हैं जहां एक पुष्टि की गई वर्किंग यूनिट लक्ष्य है।सभी वारंटी दावों के लिए मूल लेबल को बरकरार रखना आवश्यक है। जो इकाइयां क्षतिग्रस्त, अधूरी, या विवरण से मेल नहीं खाती हैं, उन्हें आगमन के दिन या अगले कारोबारी दिन रिपोर्ट किया जाना चाहिए, जहां संभव हो तो तस्वीरों के साथ। सामान्य ऑपरेटिंग स्थितियों के तहत प्राप्ति के 4 दिनों के भीतर गैर-कार्यात्मक इकाइयां वापसी या प्रतिस्थापन के लिए योग्य हैं। वारंटी में गलत इंस्टॉलेशन, मोटर-साइड फॉल्ट प्रोपेगेशन, या डिलीवरी के बाद लागू पैरामीटर कॉन्फ़िगरेशन त्रुटियों से होने वाली क्षति शामिल नहीं है।
ऑर्डरिंग और लॉजिस्टिक्सडिस्पैच:
शिपिंग:अंतर्राष्ट्रीय डिलीवरी के लिए डीएचएल और फेडेक्स। स्थानीय ग्वांगझोउ गोदाम पिकअप उपलब्ध है और सीधे व्यवस्थित किया जा सकता है। जब कई भागों को एक साथ ऑर्डर किया जाता है तो संयुक्त शिपिंग लागू होती है — एक ही मशीन मरम्मत के लिए कई ड्राइव घटकों को सोर्स करते समय या कई मशीनों को कवर करने वाले स्पेयर पार्ट्स प्रोग्राम के लिए एक उपयोगी विकल्प।भुगतान:सभी ऑर्डर मूल्यों के लिए टी/टी बैंक ट्रांसफर। यूएसडी $500 तक के ऑर्डर के लिए पेपाल और वेस्टर्न यूनियन।
सीमा शुल्क:सभी आयात शुल्क, कर, और गंतव्य-देश शुल्क खरीदार की जिम्मेदारी है। उन क्षेत्रों में खरीदार जहां मानक डीएचएल/फेडेक्स सेवा प्रतिबंधित या अनुपलब्ध है, उन्हें वैकल्पिक लॉजिस्टिक्स व्यवस्था पर चर्चा करने के लिए ऑर्डर देने से पहले बिक्री टीम से संपर्क करना चाहिए। पहले जांच किए बिना सभी गंतव्यों के लिए सेवा उपलब्धता न मानें।अक्सर पूछे जाने वाले प्रश्नप्रश्न 1: मैं H211 को जल्दी से सोर्स नहीं कर सकता और मशीन डाउन है। क्या मैं सही पार्ट का इंतजार करते हुए उत्पादन चलाने के लिए अस्थायी रूप से H215 को प्रतिस्थापित कर सकता हूं?
भौतिक रूप से, एक H215 एक H211 के समान स्लॉट में फिट होगा — फॉर्म फैक्टर समान है। हालांकि, इसे सही ढंग से कार्य करने के लिए सीएनसी में सर्वो एम्पलीफायर पैरामीटर को H215 की करंट रेटिंग विशेषताओं से मेल खाने के लिए अपडेट करने की आवश्यकता होती है। उस पैरामीटर परिवर्तन के बिना, उस मॉड्यूल पर दोनों अक्षों के लिए करंट रेगुलेशन लूप गलत संदर्भ डेटा के विरुद्ध काम करेगा, जो फाइन-पोजिशनिंग त्रुटियों, कम-गति अस्थिरता, या अप्रत्याशित अलार्म स्थितियों का कारण बन सकता है। पैरामीटर अपडेट स्वयं तकनीकी रूप से कठिन नहीं है जो FANUC सर्वो पैरामीटर कॉन्फ़िगरेशन से परिचित है, लेकिन इसे किया जाना चाहिए और फिर उत्पादन के लिए मशीन पर भरोसा करने से पहले अक्ष परीक्षण चालों के साथ सत्यापित किया जाना चाहिए। मुख्य जोखिम यह है कि अस्थायी फिक्स मशीन की सर्वो ट्यूनिंग को इस तरह से बदल सकता है जो पार्ट की गुणवत्ता को सूक्ष्म रूप से प्रभावित करता है — जैसे ही सही पार्ट उपलब्ध हो, हमेशा सही H211 वेरिएंट पर वापस लौटें और मूल पैरामीटर को पुनर्स्थापित करें।
नहीं, यह ऑप्टिकल कैरेक्टर रिकग्निशन (OCR) के माध्यम से प्रस्तुत किया गया एक ही पार्ट नंबर है। FANUC अपने कुछ लेबलिंग में एक फ़ॉन्ट का उपयोग करता है जहां अंक "0" (शून्य) और अक्षर "O" दृश्य रूप से समान होते हैं, जैसे अंक "1" (एक) और अक्षर "I"। जब पार्ट नंबर लेबल को स्कैन किया जाता है या तस्वीरों से टाइप किया जाता है, तो ये अक्षर अक्सर डिजिटल रिकॉर्ड में बदल जाते हैं। सही पार्ट नंबर हमेशा A06B-6102-H211 होता है — प्रारंभिक अक्षर ए के बाद सभी संख्यात्मक। इस पार्ट की खोज करते समय या मशीन दस्तावेज़ीकरण को क्रॉस-रेफरेंस करते समय, "AO6B-6IO2-H2II" और "A06B6102H211" को एक ही यूनिट मानें। FANUC उपकरण पर फिजिकल नेमप्लेट आधिकारिक संदर्भ हैं; डिजिटल ट्रांसक्रिप्शन को वास्तविक हार्डवेयर लेबल के विरुद्ध सत्यापित किया जाना चाहिए।प्रश्न 3: हमारी मशीन को लगभग दो साल तक स्टोरेज में रखा गया था, इससे पहले कि उसे फिर से चालू किया गया। ड्राइव विफल नहीं हुआ था — इसे बस मशीन के साथ स्टोर किया गया था। क्या हमें ड्राइव को चालू करने से पहले कुछ करने की आवश्यकता है?
लंबी अवधि के स्टोरेज से इस पीढ़ी के सर्वो एम्पलीफायरों के लिए दो संभावित चिंताएं उत्पन्न होती हैं। पहला, डीसी बस सेक्शन में इलेक्ट्रोलाइटिक कैपेसिटर धीरे-धीरे अपना चार्ज क्षमता खो देते हैं जब उन्हें लंबे समय तक पावर नहीं दिया जाता है — एक प्रक्रिया जिसे कैपेसिटर डिग्रेडेशन कहा जाता है। दो साल या उससे अधिक की स्टोरेज अवधि के लिए, एक नियंत्रित पावर-अप अनुक्रम की सलाह दी जाती है: ड्राइव को धीरे-धीरे एक चर ट्रांसफार्मर (वेरिएक) का उपयोग करके कम वोल्टेज पर तीस से साठ मिनट की अवधि में लाएं, जिससे कैपेसिटर को पूर्ण वोल्टेज लागू करने से पहले सौम्य परिस्थितियों में फिर से बनने दिया जा सके। दूसरा, स्टोरेज के दौरान नमी के संपर्क में आने वाले किसी भी कनेक्टर या संपर्क सतहों को कनेक्ट करने से पहले ऑक्सीकरण के लिए निरीक्षण किया जाना चाहिए। आंतरिक रूप से, ड्राइव को संघनन क्षति के सबूत के लिए निरीक्षण किया जाना चाहिए। यदि स्टोरेज वातावरण जलवायु-नियंत्रित था और यूनिट को मूल पैकेजिंग में संग्रहीत किया गया था, तो जोखिम कम है — लेकिन कैपेसिटर कंडीशनिंग चरण स्टोरेज की स्थिति की परवाह किए बिना एक विवेकपूर्ण सावधानी है।प्रश्न 4: हम कई छोटी सीएनसी मशीनों के लिए रखरखाव का प्रबंधन करते हैं और कई को संभावित ड्राइव मुद्दों के लिए चिह्नित किया गया है। क्या मॉड्यूल को हटाए और शिप किए बिना ड्राइव स्वास्थ्य का परीक्षण करने का कोई तरीका है?
अल्फा सीरीज सर्वो एम्पलीफायर स्वास्थ्य का इन-सीटू मूल्यांकन कुछ व्यावहारिक सीमाएं रखता है, लेकिन कुछ उपयोगी नैदानिक दृष्टिकोण हैं जिनके लिए मॉड्यूल हटाने की आवश्यकता नहीं होती है। सीएनसी कंट्रोलर की सर्वो डायग्नोस्टिक स्क्रीन वास्तविक समय में करंट फीडबैक डेटा, वेग त्रुटि और स्थिति त्रुटि प्रदर्शित कर सकती है — सामान्य अक्ष गति के दौरान इन मानों में असामान्य पैटर्न पूर्ण दोष होने से पहले ड्राइव-संबंधित गिरावट का संकेत दे सकते हैं। एम्पलीफायर के स्टेटस एलईडी भी कई अल्फा सीरीज मॉड्यूल पर फॉल्ट हिस्ट्री जानकारी प्रदान करते हैं: आवर्ती क्षणिक अलार्म का एक पैटर्न जो पावर साइकिल पर साफ हो जाता है, या अलार्म जो विशिष्ट लोड स्थितियों से संबंधित होते हैं, अक्सर एक ड्राइव को मार्जिनल थर्मल प्रदर्शन या कमजोर आईजीबीटी स्विचिंग के साथ इंगित करते हैं। ड्राइव कूलिंग पंखे का भौतिक निरीक्षण सार्थक है — विफल या धीमे पंखे ड्राइव के तेजी से खराब होने का एक प्रमुख कारण हैं। यदि एक विशिष्ट अक्ष कई महीनों से स्पष्ट मोटर या केबल कारण के बिना रुक-रुक कर सर्वो अलार्म उत्पन्न कर रहा है, तो उस अक्ष के लिए ड्राइव मॉड्यूल जांच का एक उचित अगला फोकस है।प्रश्न 5: हम एक नियोजित रखरखाव कार्यक्रम के रूप में आने वाले महीनों में कई ऑर्डर में कई पार्ट्स खरीद रहे हैं। क्या मूल्य निर्धारण और शिपिंग पर सर्वोत्तम परिणाम प्राप्त करने के लिए इन खरीदों को संरचित करने का कोई पसंदीदा तरीका है?
एक विस्तारित समय-सीमा पर कई मशीनों को कवर करने वाले एक संरचित रखरखाव कार्यक्रम के लिए, सबसे प्रभावी तरीका एक समेकित आवश्यकता सूची प्रस्तुत करना है — सभी अनुमानित पार्ट नंबर, अनुमानित मात्रा, और मोटे तौर पर समय-निर्धारण — भले ही व्यक्तिगत ऑर्डर चरणों में रखे जाएंगे। यह बिक्री टीम को एक साथ सभी आवश्यक वेरिएंट में वैश्विक उपलब्धता की जांच करने, किसी भी सीमित स्टॉक या लंबी सोर्सिंग लीड टाइम वाले को चिह्नित करने, और पहले के ऑर्डर में प्राथमिकता देने वाली वस्तुओं के बारे में अपेक्षाएं निर्धारित करने की अनुमति देता है। यह व्यक्तिगत शिपमेंट की तुलना में प्रति-यूनिट माल ढुलाई लागत को कम करने वाले भागों के बैचों पर संयुक्त शिपिंग व्यवस्था पर चर्चा करने के लिए आधार भी बनाता है। रखरखाव प्रबंधक जो प्रतिक्रियाशील होने के बजाय तिमाही आधार पर अपने अल्फा सीरीज स्पेयर पार्ट्स की खरीद की योजना बनाते हैं, वे आमतौर पर कम आपातकालीन सोर्सिंग स्थितियों और कम कुल पार्ट्स लागत का सामना करते हैं — इन ड्राइव के लिए द्वितीयक बाजार उन खरीदारों को पुरस्कृत करता है जो उत्पादन-डाउन दबाव में काम नहीं कर रहे हैं।सही टियर। सही अक्ष। जापान-उत्पत्ति स्टॉक की पुष्टि की गई।
