फैक्ट्री फ्लोर पर हर सीएनसी मशीन टूल नई नहीं होती है। कई सुविधाओं में, जो मशीनें सबसे विश्वसनीय दैनिक काम कर रही हैं, वे पंद्रह या बीस वर्षों से चल रही हैं — पूरी तरह से मूल्यह्रास हो चुकी हैं, रखरखाव टीम द्वारा पूरी तरह से समझी गई हैं, और अभी भी सहनशीलता के अनुसार पुर्जे बनाने में सक्षम हैं। जब इनमें से कोई मशीन सर्वो अलार्म फेंकती है और बंद हो जाती है, तो सवाल हमेशा यह नहीं होता है कि "क्या हमें इसे बदलना चाहिए?" यह अक्सर होता है कि "हम ड्राइव को कितनी जल्दी ऑनलाइन वापस ला सकते हैं?"

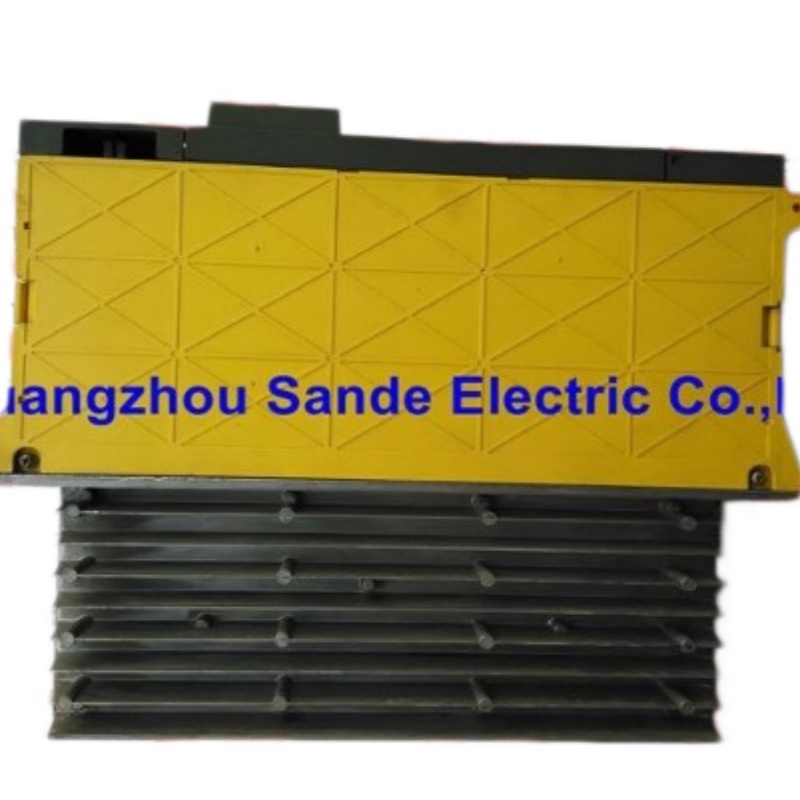

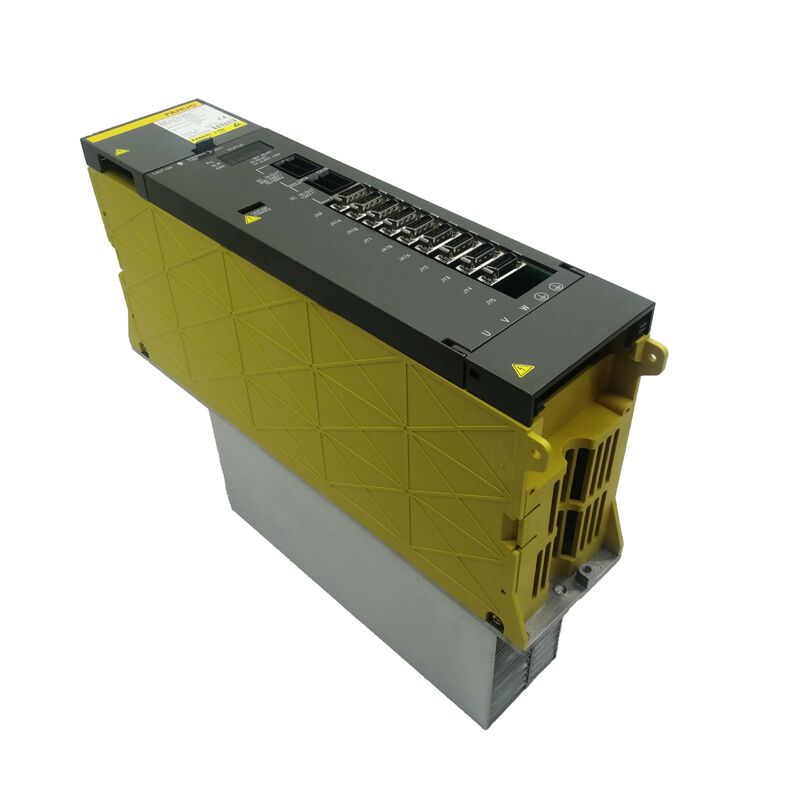

FANUC A06B-6102-H215 FANUC की α सीरीज़ का एक सर्वो एम्पलीफायर यूनिट है — ड्राइव की एक पीढ़ी जिसने 1990 के दशक और 2000 के दशक में दुनिया के सीएनसी मशीन टूल्स के एक महत्वपूर्ण हिस्से को संचालित किया। यह जापान में निर्मित है, सीई प्रमाणित है, और नई और नवीनीकृत दोनों स्थितियों में उपलब्ध है। यदि यह आपकी मशीन के दस्तावेज़ों में या विफल मॉड्यूल के लेबल पर पार्ट नंबर है, तो यह पृष्ठ आपके लिए है।
FANUC सर्वो ड्राइव खरीद में सबसे आम सोर्सिंग त्रुटियों में से एक यहीं होती है: खरीदार A06B-6102 वेरिएंट की तलाश करते हुए गलती से A06B-6114 या A06B-6134 यूनिट को αi सीरीज़ से प्राप्त कर लेते हैं, या लगभग ऑर्डर कर देते हैं। संख्याएँ करीब हैं। मॉड्यूल ऑनलाइन लिस्टिंग में दिखने में समान लग सकते हैं। लेकिन वे विनिमेय नहीं हैं, और अंतर पार्ट नंबर में एक अंक से कहीं आगे जाता है।
A06B-6102 FANUC की α सीरीज़ से संबंधित है — एक पुरानी पीढ़ी की ड्राइव फैमिली जो सीएनसी कंट्रोलर के साथ संवाद करने के लिए एक एनालॉग सर्वो इंटरफ़ेस का उपयोग करती है। αi सीरीज़ (A06B-6114, A06B-6134, और संबंधित वेरिएंट) ड्राइव-टू-कंट्रोलर संचार के लिए FANUC के डिजिटल FSSB फाइबर-ऑप्टिक सीरियल बस का उपयोग करती है। ये दो इंटरफ़ेस प्रकार वास्तुशिल्प रूप से असंगत हैं — कंट्रोलर परिवर्तनों, पैरामीटर ओवरहाल, और संभावित मोटर प्रतिस्थापन के बिना αi ड्राइव को α सीरीज़ मशीन में नहीं डाला जा सकता है।
α सीरीज़ को सीरीज़ 0, सीरीज़ 16, सीरीज़ 18, और सीरीज़ 21 परिवारों के FANUC कंट्रोलर के साथ काम करने के लिए डिज़ाइन किया गया था, और अन्य। यदि आपकी मशीन इन कंट्रोलर में से एक चलाती है, तो A06B-6102 सही ड्राइव सीरीज़ है। यदि आपकी मशीन 0i, 30i, या 31i कंट्रोलर चलाती है, तो आप पूरी तरह से गलत उत्पाद परिवार को देख रहे हैं।
ऑर्डर करने से पहले कंट्रोलर मॉडल की जाँच करने में दो मिनट लगते हैं और एक महंगी गलत शिपिंग को रोका जा सकता है।
FANUC का पार्ट नंबर प्रत्यय कन्वेंशन α सीरीज़ में H के बाद अल्फ़ान्यूमेरिक स्ट्रिंग में सार्थक तकनीकी जानकारी पैक करता है। H215 पदनाम में:
"2" स्थिति इंगित करती है कि यह एक डुअल-एक्सिस मॉड्यूल है — एक एकल भौतिक इकाई जो एक सामान्य पावर सेक्शन साझा करते हुए दो सर्वो एक्सिस को एक साथ चलाती है, जबकि प्रत्येक एक्सिस के लिए स्वतंत्र वर्तमान विनियमन प्रदान करती है। यह α सीरीज़ मल्टी-एक्सिस मॉड्यूल के लिए मानक वास्तुकला है, जहां एक ड्राइव रैक स्थिति गति के दो एक्सिस को संभालती है।
"15" घटक डुअल-एक्सिस कॉन्फ़िगरेशन के भीतर इस वेरिएंट के लिए विशिष्ट वर्तमान आउटपुट रेटिंग टियर की पहचान करता है। सभी α सीरीज़ एम्पलीफायरों की तरह, रेटेड आउटपुट करंट को प्रत्येक एक्सिस पर सर्वो मोटर्स से मेल खाना चाहिए — न केवल लगभग, बल्कि विशेष रूप से मोटर की निरंतर और पीक करंट रेटिंग के लिए। मोटर चलाना जिसकी आवश्यकताएं एम्पलीफायर के रेटेड आउटपुट से अधिक हैं, आवर्ती थर्मल ओवरलोड अलार्म का कारण बनेंगी; बहुत कम-वर्तमान मोटर्स के लिए एक ओवरसाइज़्ड एम्पलीफायर स्थापित करने से वर्तमान फीडबैक लूप में रिज़ॉल्यूशन बेमेल के कारण फाइन-पोजिशनिंग अस्थिरता पैदा होती है।
यदि आपकी मशीन की पैरामीटर शीट या मूल विफल यूनिट पर नेमप्लेट H215 दिखाता है, तो यह वह विशिष्ट वेरिएंट है जिसे सोर्स करना है।
| पैरामीटर | विवरण |
|---|---|
| भाग संख्या | A06B-6102-H215 |
| के रूप में भी संदर्भित | A06B6102H215 / AO6B-6IO2-H2I5 |
| ड्राइव सीरीज़ | FANUC α सीरीज़ AC सर्वो एम्पलीफायर |
| एक्सिस कॉन्फ़िगरेशन | डुअल-एक्सिस मॉड्यूल |
| निर्माता | FANUC कॉर्पोरेशन |
| उत्पत्ति का देश | जापान |
| प्रमाणन | CE |
| संगत कंट्रोलर परिवार | FANUC सीरीज़ 0, 16, 18, 21 (और संबंधित) |
| इंटरफ़ेस प्रकार | एनालॉग सर्वो इंटरफ़ेस |
| उपलब्ध स्थिति | नई (मूल) / परीक्षण की गई नवीनीकृत |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| आपूर्ति क्षमता | प्रति दिन 100 पीसी तक |
यहां कुछ ऐसा है जिसे α सीरीज़ FANUC ड्राइव के माध्यमिक बाजार के बारे में समझना लायक है: उपलब्धता समय के साथ कस जाती है, इसलिए नहीं कि मांग गायब हो जाती है, बल्कि इसलिए कि मशीनों को स्क्रैप किए जाने, नए कंट्रोलर के साथ पुनर्निर्माण किए जाने, या बस उनके घटकों को कैटलॉग किए जाने और सहेजे जाने के बिना समय के साथ खो जाने के कारण पुनर्प्राप्त इकाइयों का पूल सिकुड़ जाता है।
1998 में स्थापित और मज़बूती से चल रही मशीन किसी की भी प्रतिस्थापन अनुसूची में नहीं है — जब तक कि ड्राइव विफल न हो जाए। उस बिंदु पर, रखरखाव टीम को पता चलता है कि उस मशीन को चलाने वाली α सीरीज़ ड्राइव अब सक्रिय उत्पादन में नहीं हैं, और वैश्विक स्टॉक में वह शामिल है जो वर्षों पहले निर्मित किया गया था, विभिन्न पुनर्विक्रेताओं और स्पेयर पार्ट्स वितरकों को वितरित किया गया था। कुछ वेरिएंट FANUC सेवा आपूर्ति श्रृंखलाओं से नए-इन-बॉक्स के रूप में वास्तव में उपलब्ध हैं; अन्य मुख्य रूप से decommissioned उपकरण से निकाले गए नवीनीकृत इकाइयों के रूप में उपलब्ध हैं।
H215 वेरिएंट की वर्तमान उपलब्धता को किसी भी खरीद योजना को अंतिम रूप देने से पहले सीधे पुष्टि की जानी चाहिए। लाइव स्टॉक जांच के लिए बिक्री टीम से संपर्क करें — विशेष रूप से यदि आप एक निश्चित उत्पादन-वापसी समय सीमा के साथ मरम्मत परियोजना की योजना बना रहे हैं।
नई / मूल स्थिति इकाइयां अनइंस्टॉल की गई हैं, मूल या उपयुक्त सुरक्षात्मक पैकेजिंग में हैं, और 12 महीने की वारंटी ले जाती हैं। ये निरंतर उत्पादन वाली मशीनों के लिए उपयुक्त हैं जहां विश्वसनीयता की उम्मीदें सबसे अधिक हैं।
परीक्षण की गई नवीनीकृत इकाइयां decommissioned या अपग्रेड की गई मशीनों से पुनर्प्राप्त की जाती हैं, साफ की जाती हैं, लोड के तहत कार्यात्मक रूप से परीक्षण की जाती हैं, और लिस्टिंग से पहले सत्यापित की जाती हैं। वे 3 महीने की वारंटी ले जाती हैं और कम-उपयोग वाली मशीनों, बैकअप स्पेयर स्टॉक, या बजट-संवेदनशील मरम्मत परिदृश्यों के लिए एक व्यावहारिक विकल्प हैं जहां एक सत्यापित कार्यशील इकाई प्राथमिकता है।
दोनों मामलों में, वारंटी दावे के मामले में मॉड्यूल का मूल लेबल बरकरार रहना चाहिए और यूनिट को उसी स्थिति में वापस किया जाना चाहिए जैसा भेजा गया था। वारंटी स्थापना के दौरान हुई शारीरिक क्षति, मोटर-साइड दोषों से क्षति, या स्थापना के बाद गलत पैरामीटर सेटिंग्स के कारण होने वाले मुद्दों को कवर नहीं करती है।
भुगतान पुष्टि के 2 से 4 कार्य दिवसों के भीतर आइटम भेज दिए जाते हैं। अंतर्राष्ट्रीय डिलीवरी DHL और FedEx के माध्यम से संभाली जाती है; स्थानीय ग्वांगझोउ गोदाम पिकअप की व्यवस्था की जा सकती है। संयुक्त शिपिंग कई पार्ट नंबरों को कवर करने वाले ऑर्डर के लिए उपलब्ध है — एक ही मशीन पुनर्निर्माण या नियोजित स्पेयर पार्ट्स इन्वेंट्री रीफ्रेश के लिए कई घटकों को सोर्स करते समय उपयोगी।
भुगतान विकल्प: T/T बैंक हस्तांतरण (सभी मूल्य) | पेपैल और वेस्टर्न यूनियन (USD $500 तक के ऑर्डर)।
सीमा पार खरीदार आयात शुल्क, करों और किसी भी गंतव्य-देश शुल्क के लिए जिम्मेदार हैं। सोर्सिंग विकल्पों का मूल्यांकन करते समय कृपया इन्हें अपनी कुल लैंडेड लागत में शामिल करें।
यदि माल प्रेषण के 10 दिनों के भीतर नहीं पहुंचा है, हमें तुरंत सूचित करें। यदि माल क्षतिग्रस्त, अधूरा, या वर्णित के अनुसार नहीं आता है, इसकी रिपोर्ट उसी दिन या अगले कारोबारी दिन करें — जहां संभव हो, तस्वीरों के साथ। सामान्य परिचालन स्थितियों के तहत प्राप्ति के 4 दिनों के भीतर गैर-कार्यात्मक साबित होने वाली इकाइयां वापसी या प्रतिस्थापन के लिए योग्य हैं।
Q1: मेरी मशीन FANUC सीरीज़ 18 कंट्रोलर का उपयोग करती है। क्या A06B-6102-H215 इसके लिए सही ड्राइव सीरीज़ है?
A06B-6102 α सीरीज़ ड्राइव FANUC के एनालॉग-सर्वो-संगत कंट्रोलर के साथ इंटरफ़ेस करने के लिए डिज़ाइन किए गए हैं, जिसमें सीरीज़ 16, 18, और 21 परिवार के साथ-साथ पुराने सीरीज़ 0 के कुछ कॉन्फ़िगरेशन शामिल हैं। यदि आपकी मशीन का सर्वो इंटरफ़ेस डिजिटल फाइबर-ऑप्टिक (FSSB) के बजाय एनालॉग है, तो हाँ — A06B-6102 सीरीज़ उपयुक्त ड्राइव परिवार है। आवश्यक विशिष्ट वेरिएंट की पुष्टि करने के लिए, अपनी मशीन के पैरामीटर डेटा शीट या विफल यूनिट पर नेमप्लेट की जाँच करें। कंट्रोलर परिवार अकेले H प्रत्यय वेरिएंट की पुष्टि नहीं करता है; यह प्रत्येक एक्सिस पर मोटर विनिर्देशों द्वारा निर्धारित किया जाता है।
Q2: क्या αi सीरीज़ ड्राइव (जैसे A06B-6114) का उपयोग पुरानी मशीन में A06B-6102-H215 के विकल्प के रूप में किया जा सकता है?
नहीं, महत्वपूर्ण अतिरिक्त काम के बिना सीधे प्रतिस्थापन के रूप में नहीं। α सीरीज़ और αi सीरीज़ मौलिक रूप से भिन्न संचार इंटरफ़ेस का उपयोग करते हैं — एनालॉग बनाम FSSB डिजिटल फाइबर-ऑप्टिक। α सीरीज़ मशीन में स्थापित αi ड्राइव को इनिशियलाइज़ेशन के दौरान कंट्रोलर द्वारा पहचाना नहीं जाएगा। ऐसे स्वैप को कार्यशील बनाने के लिए कंट्रोलर हार्डवेयर परिवर्तनों, नई केबलिंग, मोटर एनकोडर संगतता सत्यापन, और एक पूर्ण पैरामीटर कॉन्फ़िगरेशन की आवश्यकता होगी — अनिवार्य रूप से एक आंशिक सीएनसी रेट्रोफिट। एक मशीन के लिए जिसे केवल एक विफल ड्राइव को बदलने और उसके मूल विनिर्देश पर वापस लाने की आवश्यकता है, सही A06B-6102 वेरिएंट को सोर्स करना व्यावहारिक मार्ग है।
Q3: हमारे विफल यूनिट पर H215 प्रत्यय क्षतिग्रस्त दिखाई देता है और आंशिक रूप से अपठनीय है। हम आवश्यक सटीक वेरिएंट की पुष्टि कैसे करें?
यदि नेमप्लेट लेबल अपठनीय है, तो सही वेरिएंट की पुष्टि करने के कई तरीके हैं। सबसे पहले, अपनी मशीन के इलेक्ट्रिकल दस्तावेज़ों की जाँच करें — रखरखाव मैनुअल, सर्वो ड्राइव पैरामीटर शीट, या मशीन बिल्डर की पार्ट्स सूची अक्सर प्रति एक्सिस सटीक ड्राइव मॉडल निर्दिष्ट करती है। दूसरा, यदि उसी मशीन पर अन्य एक्सिस समान ड्राइव मॉडल का उपयोग करती हैं, तो उन इकाइयों पर पठनीय लेबल वेरिएंट की पुष्टि करेगा। तीसरा, सीएनसी कंट्रोलर का पैरामीटर डेटा कभी-कभी जुड़े एम्पलीफायर विनिर्देशों को इंगित कर सकता है। यदि इनमें से कोई भी सुलभ नहीं है, तो मशीन मॉडल, एक्सिस गणना, और कंट्रोलर प्रकार के साथ बिक्री टीम से संपर्क करें — यह पुष्टि के लिए एक छोटी सूची में संभावित वेरिएंट को सीमित करने के लिए पर्याप्त है।
Q4: ये पुरानी ड्राइव हैं। क्या मशीन की मरम्मत करना उचित है, या हमें इसके बजाय पूर्ण सीएनसी रेट्रोफिट पर विचार करना चाहिए?
यह एक ऐसा प्रश्न है जिसका सामना कई रखरखाव प्रबंधक पुरानी α सीरीज़ उपकरण के साथ करते हैं, और उत्तर वास्तव में मामले पर निर्भर करता है। एक ड्राइव प्रतिस्थापन — एक समान A06B-6102 यूनिट को सोर्स करना और स्थापित करना — आमतौर पर उत्पादन में वापस आने का सबसे तेज़ मार्ग है और इसमें सबसे कम तत्काल लागत आती है। एक पूर्ण रेट्रोफिट (कंट्रोलर, ड्राइव, मोटर्स, और वायरिंग को बदलना) मशीन को वर्तमान-पीढ़ी की तकनीक पर वापस लाता है लेकिन इसमें महत्वपूर्ण परियोजना समय, पूंजी व्यय, और डाउनटाइम की अवधि शामिल होती है जो जटिलता के आधार पर दिनों से लेकर हफ्तों तक बढ़ सकती है। यदि मशीन की यांत्रिक स्थिति अच्छी है और विफलता ड्राइव तक सीमित है, तो प्रत्यक्ष प्रतिस्थापन आमतौर पर आर्थिक रूप से समझ में आता है। यदि मशीन में थोड़े समय में कई एक्सिस में बार-बार ड्राइव विफलताएं होती हैं, या यदि विफलता गहरी विद्युत गिरावट का लक्षण है, तो रेट्रोफिट वार्ता अधिक प्रासंगिक हो जाती है।
Q5: हमें कई मशीनों के लिए स्पेयर पार्ट्स स्टॉक बनाए रखने की आवश्यकता है जो α सीरीज़ ड्राइव चलाती हैं। एक साथ कई वेरिएंट सोर्स करने का सबसे कुशल तरीका क्या है?
मल्टी-मशीन स्पेयर पार्ट्स कार्यक्रमों के लिए, एक ही पूछताछ में सभी आवश्यक पार्ट नंबर और मात्राओं की एक समेकित सूची जमा करना सबसे कुशल तरीका है। यह बिक्री टीम को सभी वेरिएंट में उपलब्धता की एक साथ जांच करने, किसी भी ऐसे की पहचान करने के लिए अतिरिक्त लीड समय या वैकल्पिक सोर्सिंग की आवश्यकता होती है, और माल ढुलाई लागत को कम करने के लिए संयुक्त शिपिंग की पेशकश करने की अनुमति देता है। यह संभावित स्टॉक गैप को भी जल्दी से उजागर करता है — इससे पहले कि मशीन विफलता तात्कालिकता पैदा करे। α सीरीज़ ड्राइव के लिए स्पेयर पार्ट्स सूची बनाते समय, मॉड्यूल नेमप्लेट से सीधे पार्ट नंबर शामिल करें, न कि स्मृति से अनुवाद करने के बजाय, क्योंकि वेरिएंट के बीच मामूली प्रत्यय अंतर के सार्थक तकनीकी निहितार्थ हो सकते हैं।
