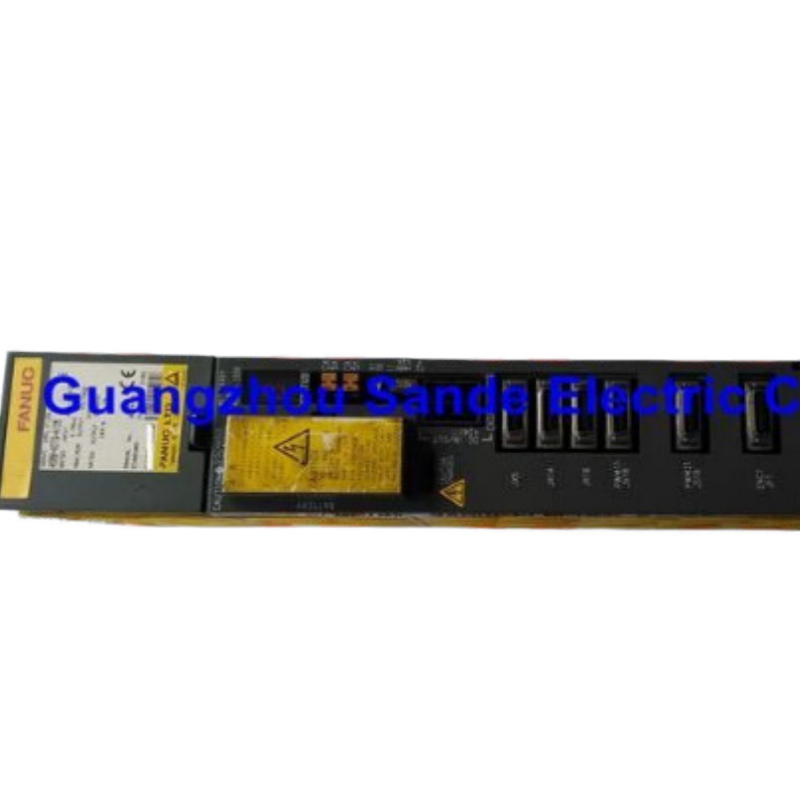

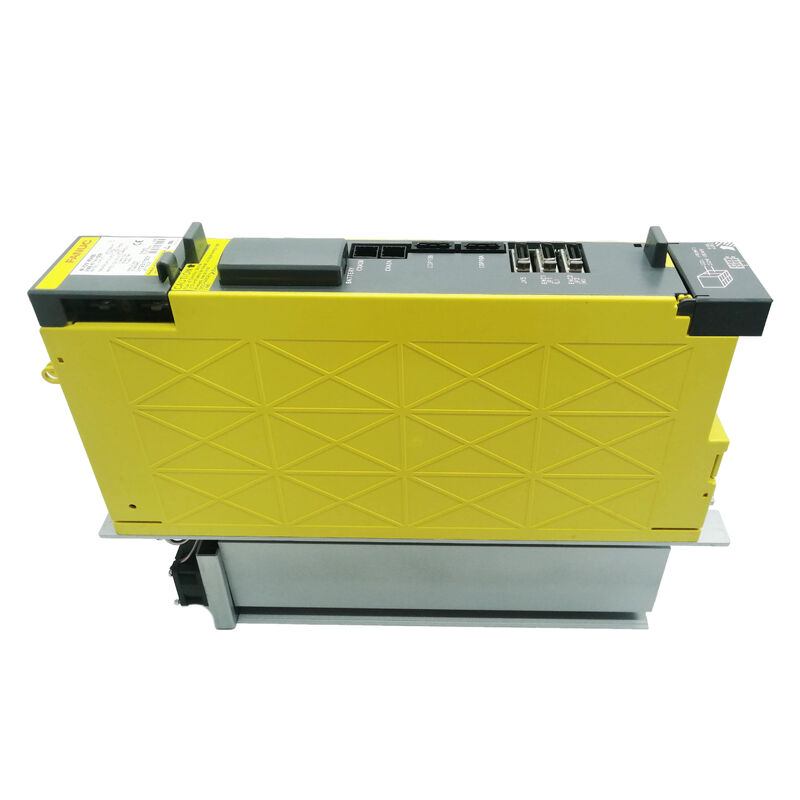

FANUC A06B-6114-H104 एसी सर्वो एम्पलीफायर यूनिट — उत्पाद विवरण

एक अक्ष। पूर्ण परिशुद्धता। कोई शॉर्टकट नहीं।

हर सीएनसी अक्ष को ड्राइव मॉड्यूल के साथ अपने पड़ोसी के साथ साझा करने की आवश्यकता नहीं है। उन मशीनों के लिए जहां व्यक्तिगत अक्ष प्रबंधन, अलग फॉल्ट निदान, या समर्पित वर्तमान क्षमता कैबिनेट कॉम्पैक्टनेस से अधिक महत्वपूर्ण है, एक एकल-अक्ष एम्पलीफायर जानबूझकर विकल्प है — समझौता नहीं। A06B-6114-H104 बिल्कुल वही है: FANUC से एक एकल-अक्ष αi SV सीरीज़ एसी सर्वो एम्पलीफायर, जापान में निर्मित, एक सर्वो अक्ष को FANUC के αi प्लेटफ़ॉर्म के लिए ज्ञात पूर्ण नियंत्रण अधिकार और एन्कोडर फीडबैक एकीकरण के साथ चलाने के लिए डिज़ाइन किया गया है।

H104 प्रत्यय संक्षिप्त रूप में पूरी कहानी बताता है। A06B-6114 αi SV परिवार के भीतर, "H1xx" एकल-अक्ष कॉन्फ़िगरेशन को दर्शाता है, और अनुगामी अंक उस अक्ष चैनल के लिए निरंतर रेटेड आउटपुट करंट को निर्दिष्ट करते हैं। यह रेटिंग उससे जुड़े सर्वो मोटर की परिचालन आवश्यकताओं से मेल खानी चाहिए — लगभग नहीं, बल्कि बिल्कुल। FANUC की ड्राइव प्रणाली पैरामीट्रिज्ड है, स्व-कॉन्फ़िगरिंग नहीं है, और एक बेमेल एम्पलीफायर स्थापित करने से अलार्म उत्पन्न होते हैं जो हमेशा वास्तविक कारण की ओर सीधे इंगित नहीं करते हैं।

A06B-6114 परिवार: H104 कहाँ फिट बैठता है

FANUC का αi SV सीरीज़ अक्ष कॉन्फ़िगरेशन और मोटर रेटिंग की एक विस्तृत श्रृंखला को कवर करता है। A06B-6114 उप-परिवार एकल-अक्ष और दोहरे-अक्ष वेरिएंट को फैलाता है, प्रत्येक विभिन्न मोटर आकारों से मेल खाने के लिए विभिन्न वर्तमान आउटपुट स्तरों के साथ। H104 एक एकल-अक्ष इकाई है, जो इसे H106, H115, और इसी तरह के एकल-चैनल वेरिएंट के साथ रखती है — प्रत्येक विभिन्न मोटर लोड प्रोफाइल के लिए उपयुक्त है। उसी परिवार के भीतर दोहरे-अक्ष इकाइयों में H2xx पदनाम (H206, H208, और इसी तरह) होते हैं।

यह व्यावहारिक रूप से मायने रखता है क्योंकि रखरखाव दल अक्सर प्रत्यय निर्दिष्ट किए बिना A06B-6114 प्रतिस्थापन की तलाश करते हैं, केवल यह पता लगाने के लिए कि उपलब्ध स्टॉक एकल-अक्ष H104 के बजाय एक दोहरे-अक्ष H206 है जिसकी उन्हें आवश्यकता है। दोनों पिन-दर-पिन या पैरामीटर-दर-पैरामीटर समकक्ष नहीं हैं। यदि आपकी मशीन का ड्राइव स्लॉट, वायरिंग हार्नेस, और नियंत्रक कॉन्फ़िगरेशन एक एकल-अक्ष इकाई के लिए सेट अप हैं, तो एक दोहरे-अक्ष प्रतिस्थापन के लिए कैबिनेट रीवर्क और पैरामीटर परिवर्तन की आवश्यकता होती है जो एक साधारण स्वैप को बहु-घंटे की इंजीनियरिंग अभ्यास में विस्तारित करते हैं।

विनिर्देश

यह भाग वास्तव में कौन खरीदता है

A06B-6114-H104 के लिए खरीदार प्रोफ़ाइल को समझना सोर्सिंग प्रक्रिया के बारे में यथार्थवादी अपेक्षाएं निर्धारित करने में मदद करता है।

रखरखाव इंजीनियरसबसे आम खरीदार हैं, जो पहले से ही डाउन मशीन के खिलाफ काम कर रहे हैं। वे अपनी सटीक भाग संख्या जानते हैं, उन्होंने पहले ही पुष्टि कर ली है कि दोष एम्पलीफायर में है न कि मोटर या एन्कोडर में, और उन्हें तेजी से उपलब्धता की आवश्यकता है, साथ ही इस विश्वास के साथ कि शिपिंग से पहले इकाई की ठीक से जांच की गई है।

मशीन पुनर्निर्माणकर्ता और रेट्रोफ़िटरनियोजित ओवरहाल के दौरान इस हिस्से को स्रोत करते हैं, आमतौर पर एक पूर्ण ड्राइव कैबिनेट को नवीनीकृत करने के लिए अन्य αi सीरीज़ ड्राइव घटकों के साथ खरीदते हैं। इस समूह के लिए, कई घटकों का ऑर्डर करने और उन्हें एक साथ शिप करने की क्षमता इकाई मूल्य जितनी ही महत्वपूर्ण है।

स्पेयर पार्ट्स स्टॉकर्स— कई FANUC-उपकरण मशीनों को चलाने वाली सुविधाएं — रखरखाव स्पेयर के रूप में रखने के लिए H104 को सक्रिय रूप से खरीदते हैं। तर्क सीधा है: शेल्फ पर एक सत्यापित इकाई होने से एक संभावित बहु-दिवसीय उत्पादन रोक को उसी-शिफ्ट ड्राइव स्वैप में बदल दिया जाता है।

सभी तीन खरीदार प्रकार ऑर्डर देने से पहले वर्तमान स्टॉक उपलब्धता को सत्यापित करने से लाभान्वित होते हैं, क्योंकि विशिष्ट αi SV वेरिएंट की आपूर्ति हटाए गए मशीन इन्वेंट्री से क्या सोर्स किया गया है, इसके आधार पर बदलती रहती है।

स्थिति और वारंटी

नया (मूल)— फ़ैक्टरी स्टॉक, कभी स्थापित नहीं हुआ, एक 12 महीने की वारंटी के साथ आता है। उत्पादन-महत्वपूर्ण मशीनों और किसी भी एप्लिकेशन के लिए पहली पसंद जहां एम्पलीफायर पहले दिन से निरंतर उच्च-चक्र संचालन देखेगा।

परीक्षण किया गया नवीनीकृत— सेवा उपकरण से निकाला गया, लोड के तहत मूल्यांकन किया गया, और सूचीबद्ध होने से पहले कार्यात्मक सत्यापित किया गया। एक 3 महीने की वारंटी के साथ आता है। उत्पादन जीवन के अंत में मशीनों, कम-ड्यूटी अनुप्रयोगों, या लागत प्रभावी स्पेयर स्टॉक बनाने वाले खरीदारों के लिए एक समझदार विकल्प जहां एक नई इकाई की वारंटी प्रीमियम मशीन के शेड्यूल द्वारा उचित नहीं है।

दोनों स्थितियां अंतरराष्ट्रीय पारगमन के दौरान ड्राइव की सुरक्षा के लिए डिज़ाइन की गई पैकेजिंग में शिप होती हैं। वारंटी सेवा के लिए प्रस्तुत किसी भी इकाई पर वारंटी लेबल बरकरार रहना चाहिए।

ऑर्डरिंग, भुगतान और प्रेषण

लीड टाइम: भुगतान की पुष्टि से प्रेषण तक 2–4 कार्य दिवस।

शिपिंग: अंतरराष्ट्रीय डिलीवरी के लिए डीएचएल और फेडेक्स। स्थानीय ग्वांगझोउ पिकअप उपलब्ध है। बहु-आइटम ऑर्डर पर संयुक्त शिपिंग — कई घटकों के लिए कोट का अनुरोध करें।

भुगतान: टी/टी (बैंक वायर ट्रांसफर), पेपैल, वेस्टर्न यूनियन। पेपैल USD $500 तक के ऑर्डर पर स्वीकार किया जाता है। सभी ऑर्डर मूल्यों के लिए वायर ट्रांसफर।

गंतव्य देश में आयात शुल्क और कर खरीदार की जिम्मेदारी है।

वापसी नीति — स्पष्ट और सीधी

क्षतिग्रस्त, अधूरा, या विवरण से मेल नहीं खाने वाले माल की सूचना डिलीवरी के दिन या अगले कारोबारी दिन दी जानी चाहिए, यदि संभव हो तो तस्वीरों के साथ। सामान्य परिचालन स्थितियों के तहत प्राप्ति के 4 दिनों के भीतर गैर-कार्यात्मक साबित होने वाली इकाइयां वापसी या प्रतिस्थापन के लिए योग्य हैं। गलत वायरिंग, अनुचित स्थापना, या पैरामीटर त्रुटियों के कारण होने वाली क्षति कवर नहीं की जाती है। मन बदलने की खरीद या पूर्व संगतता सत्यापन के बिना रखे गए गलत-भाग ऑर्डर के लिए रिटर्न स्वीकार नहीं किए जाते हैं। सभी रिटर्न पर मूल वारंटी लेबल होना चाहिए और उसी स्थिति में वापस शिप किया जाना चाहिए जैसा प्राप्त हुआ था।

अक्सर पूछे जाने वाले प्रश्न

Q1: मेरी मशीन A06B-6114-H104 का उपयोग करती है। क्या मैं इसे A06B-6114-H106 से बदल सकता हूँ यदि H104 स्टॉक से बाहर है?

संक्षेप में, यह एक सीधा ड्रॉप-इन स्वैप नहीं है। H104 और H106 दोनों एक ही परिवार के भीतर एकल-अक्ष αi SV इकाइयां हैं, लेकिन वे प्रति अक्ष अलग-अलग निरंतर आउटपुट करंट रेटिंग रखते हैं। कम-रेटेड इकाई के स्थान पर उच्च-रेटेड इकाई फिट करना विद्युत रूप से काम कर सकता है, लेकिन इसके लिए सीएनसी में सर्वो पैरामीटर समायोजन की आवश्यकता होती है ताकि नए एम्पलीफायर की विशेषताओं से मेल खा सके। यदि इन मापदंडों को सही ढंग से अपडेट नहीं किया जाता है, तो अक्ष ड्राइव अलार्म उत्पन्न करेगा या अनियमित रूप से व्यवहार करेगा। किसी भिन्न प्रत्यय को प्रतिस्थापित करने से पहले, अपनी मशीन की सर्वो पैरामीटर शीट से परामर्श करें और FANUC-अनुभवी तकनीशियन से पुष्टि करें कि पैरामीटर परिवर्तन दायरे में हैं। यदि आप इसे सुरक्षित रूप से करने की स्थिति में नहीं हैं, तो सही H104 इकाई के लिए इंतजार करना कम जोखिम वाला मार्ग है।

Q2: मुझे निश्चित रूप से कैसे पता चलेगा कि सर्वो एम्पलीफायर विफल घटक है न कि मोटर या एन्कोडर?

सर्वो फॉल्ट निदान एक तार्किक अनुक्रम का पालन करता है। सबसे पहले, सीएनसी नियंत्रक द्वारा प्रदर्शित सटीक अलार्म कोड को नोट करें — सर्वो फॉल्ट के लिए FANUC अलार्म कोड इतने विशिष्ट होते हैं कि यह इंगित कर सकें कि समस्या ड्राइव, मोटर, एन्कोडर फीडबैक सिग्नल, या एम्पलीफायर और नियंत्रक के बीच संचार में है। दूसरा, जलने या घटक क्षति के संकेतों के लिए एम्पलीफायर का नेत्रहीन निरीक्षण करें। तीसरा, यदि संभव हो, तो उसी मशीन पर किसी अन्य अक्ष से ज्ञात-अच्छी इकाई के साथ संदिग्ध एम्पलीफायर को स्वैप करें — यदि अलार्म एम्पलीफायर का उसके नए स्लॉट में अनुसरण करता है, तो एम्पलीफायर खराब है; यदि यह किसी भिन्न एम्पलीफायर के साथ मूल स्लॉट में रहता है, तो मोटर या वायरिंग संभावित कारण है। इस निदान अनुक्रम को छोड़ना और दोष स्रोत की पुष्टि करने से पहले एक प्रतिस्थापन एम्पलीफायर का ऑर्डर करना सीएनसी ड्राइव रखरखाव में सबसे आम — और सबसे महंगा — गलती है।

Q3: H104 प्रत्यय "04" में समाप्त होता है — क्या वह संख्या सीधे एम्प्स में एक विशिष्ट निरंतर आउटपुट करंट से मेल खाती है?

FANUC के αi SV नामकरण परंपरा के भीतर, प्रत्यय का संख्यात्मक भाग एम्पलीफायर की रेटेड आउटपुट से संबंधित है, लेकिन यह एक गोल संख्या के लिए प्रत्यक्ष एम्प-फॉर-एम्प पत्राचार नहीं है। प्रत्यय शाब्दिक वर्तमान मान के बजाय FANUC की आंतरिक रेटिंग स्तरों को दर्शाते हैं। व्यावहारिक निष्कर्ष यह है कि आपको पूर्ण भाग संख्या द्वारा प्रतिस्थापन एम्पलीफायर का मिलान करना चाहिए, न कि प्रत्यय को संख्यात्मक रूप से व्याख्या करके। यदि आपको विद्युत विशिष्टताओं को विस्तार से समझने की आवश्यकता है — उदाहरण के लिए, यह मूल्यांकन करते समय कि क्या कोई विकल्प व्यवहार्य है — आपके नियंत्रक पीढ़ी के लिए FANUC αi सीरीज़ विवरण मैनुअल में पूर्ण ड्राइव विनिर्देश तालिकाएं होती हैं।

Q4: इस एम्पलीफायर का अपेक्षित सेवा जीवन क्या है, और आमतौर पर उन्हें क्या विफल करता है?

 FANUC सर्वो एम्पलीफायर औद्योगिक वातावरण में लंबे सेवा जीवन के लिए बनाए जाते हैं, और कई αi सीरीज़ इकाइयां 15 साल या उससे अधिक समय तक बिना किसी विफलता के निरंतर संचालन में रही हैं। जब विफलताएं होती हैं, तो सबसे आम कारणों में डीसी बस में इलेक्ट्रोलाइटिक कैपेसिटर का क्षरण (जो विनाशकारी विफलता से पहले रुक-रुक कर होने वाली खराबी या अनियमित व्यवहार के रूप में दिखाई देता है), आउटपुट पावर स्टेज में आईजीबीटी विफलता (आमतौर पर मोटर वाइंडिंग दोष, अत्यधिक लोड, या बिजली आपूर्ति क्षणिक के कारण), और थर्मल शटडाउन के कारण कूलिंग फैन विफलता शामिल हैं। कूलिंग फैन की स्थिति की नियमित रूप से जांच करना उचित है — एक विफल पंखा बदलना सस्ता है और बहुत अधिक महंगा एम्पलीफायर विफलता को रोकता है जो तब होता है जब थर्मल तनाव अनियंत्रित रूप से बनता है।

Q5: क्या फ़ैक्टरी-नई A06B-6114-H104 को सीधे FANUC से सोर्स करना संभव है, और यह किसी पार्ट्स सप्लायर के माध्यम से खरीदने की तुलना में कैसा है?

FANUC अपने अधिकृत सेवा नेटवर्क के माध्यम से स्पेयर पार्ट्स बेचता है, और उन क्षेत्रों में जहां FANUC की सक्रिय सेवा उपस्थिति है, स्थानीय FANUC कार्यालय या वितरक के माध्यम से सीधे ऑर्डर करना एक विकल्प है। ट्रेड-ऑफ लीड टाइम और मूल्य हैं — FANUC की प्रत्यक्ष आपूर्ति श्रृंखला विश्वसनीय है लेकिन द्वितीयक बाजार की तुलना में लंबी लीड टाइम हो सकती है, और मूल्य निर्धारण आमतौर पर स्टॉक से नवीनीकृत इकाइयों की तुलना में अधिक होता है। उन खरीदारों के लिए जहां FANUC का स्थानीय सेवा बुनियादी ढांचा सीमित है, या उन स्थितियों में जहां आधिकारिक चैनल से लीड टाइम डाउनटाइम विंडो में फिट नहीं होता है, परीक्षण किए गए नवीनीकृत इकाइयों के लिए द्वितीयक बाजार एक व्यावहारिक और लागत प्रभावी विकल्प प्रदान करता है, बशर्ते आपूर्तिकर्ता शिपमेंट से पहले कार्यात्मक सत्यापन करता है।

स्टॉक में पुष्टि किए गए पुर्जे तेजी से बिकते हैं। अपने शेड्यूल पर निर्भर होने से पहले उपलब्धता सत्यापित करें।
