| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6134-H302 |

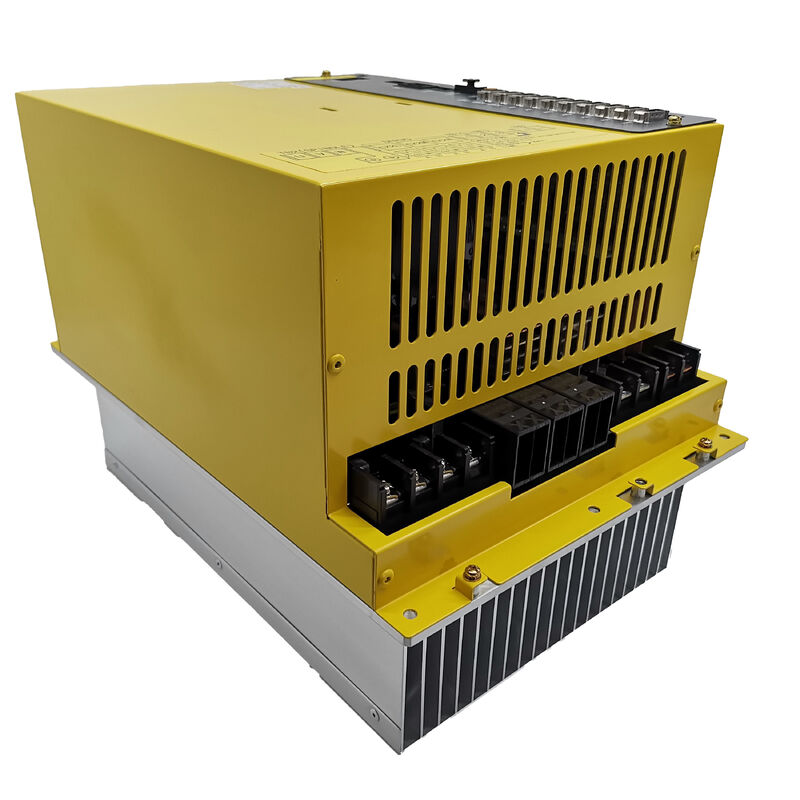

A06B-6134 श्रृंखला FANUC का बीटा i SVSP - सर्वो स्पिंडल पैकेज्ड - परिवार है। "पैकेज्ड" मुख्य शब्द है: यह मॉड्यूल तीन स्वतंत्र सर्वो अक्ष एम्पलीफायरों (एल, एम, एन) और एक पूर्ण स्पिंडल एम्पलीफायर को एक ही आवास में एकीकृत करता है। एक कॉम्पैक्ट सीएनसी खराद या छोटे मशीनिंग केंद्र पर, यह एक इकाई के साथ चार अलग-अलग ड्राइव मॉड्यूल को प्रतिस्थापित करता है, ड्राइव कैबिनेट को सरल बनाता है, डीसी बस कनेक्शन गिनती को कम करता है, और सीएनसी तक एफएसएसबी फाइबर केबल रन की संख्या में कटौती करता है।
BiSVSP 20/20/40-11 पदनाम सभी चार ड्राइव चैनलों में वर्तमान और पावर रेटिंग को एनकोड करता है, जिसमें 11 किलोवाट स्पिंडल एम्पलीफायर मशीन की स्पिंडल मोटर को संभालता है। अपनी अंतर्निहित बिजली आपूर्ति और पुनर्जनन क्षमता के साथ, इकाई मोटर मंदी ऊर्जा को आपूर्ति में लौटाती है - लगातार स्पिंडल और अक्ष स्टॉप चक्र वाली मशीनों पर ऊर्जा दक्षता लाभ।
A06B-6134-H302 को छोटे से मध्यम सीएनसी मशीन टूल्स के लिए डिज़ाइन किया गया है: कॉम्पैक्ट लेथ, ड्रिल-टैप सेंटर और सरल मशीनिंग सेंटर जहां मशीन का पूरा ड्राइव सिस्टम एक पैकेज्ड यूनिट में फिट होता है। उच्च-वर्तमान अक्ष आवश्यकताओं वाली बड़ी मशीनों के लिए, अल्फा आई एसवीएम/एसपीएम अलग मॉड्यूल आर्किटेक्चर उपयुक्त मंच है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A06B-6134-H302 |
| पद का नाम | BiSVSP 20/20/40-11 |
| सर्वो अक्ष | 3 (एल, एम, एन) |
| धुरा | 1 (11 किलोवाट) |
| इनपुट वोल्टेज | 200-240V एसी, 3-चरण |
| आगत बहाव | 49 ए |
| इंटरफ़ेस | एफएसएसबी |
| प्रत्यय | #ए (टाइप ए) / #सी (टाइप सी) |
| एलईडी संकेतक | 2 × स्थिति एलईडी (सामने की ओर) |
| ऊर्जा पुनर्प्राप्ति | पुनर्जन्म का |
A06B-6134-H302 दो सॉफ्टवेयर वेरिएंट में निर्मित होता है:#ए(टाइप ए) और#सी(टाइप सी)। ये आंतरिक सॉफ़्टवेयर कॉन्फ़िगरेशन में भिन्न हैं और विनिमेय नहीं हैं। स्थापित मॉड्यूल का लेबल प्रत्यय सहित पूर्ण भाग संख्या दिखाता है - पुष्टि करें कि मशीन में #A या #C वैरिएंट है या नहीं और तदनुसार निर्दिष्ट करें। गलत प्रत्यय फिट करने से गलत ड्राइव व्यवहार या स्टार्टअप पर आरंभ करने में विफलता उत्पन्न होती है।
मशीन टूल उपयोगकर्ताओं के लिए A06B-6134 श्रृंखला की दो परिचालन विशेषताएं ध्यान देने योग्य हैं:
गुरुत्वाकर्षण-अक्ष ड्रॉप रोकथाम:मॉड्यूल में एक अंतर्निहित बिजली विफलता का पता लगाने वाला सर्किट शामिल है जो आपूर्ति हानि का पता चलने पर मोटर ब्रेकिंग को तेजी से सक्रिय करता है, बाहरी ब्रेक तर्क पर भरोसा किए बिना गुरुत्वाकर्षण-भारित अक्षों पर टूलींग और वर्कपीस की रक्षा करता है।
सीएस समोच्च नियंत्रण:स्पिंडल अक्ष समोच्च नियंत्रण कार्यों (मल्टी-फ़ंक्शन टर्निंग सेंटरों पर प्रयुक्त) के लिए, मॉड्यूल सीएस अक्ष ऑपरेशन के लिए αi स्थिति कोडर के अलावा αi BZ सेंसर का समर्थन करता है।
Q1: एसवीएसपी का क्या अर्थ है और यह मानक एसवीएम मॉड्यूल से कैसे भिन्न है?
एसवीएसपी का मतलब सर्वो स्पिंडल पैकेज्ड है - एक एकल मॉड्यूल जो सर्वो अक्ष नियंत्रण (एल, एम, एन अक्ष) और स्पिंडल नियंत्रण दोनों को एकीकृत करता है। एक मानक एसवीएम (सर्वो मोटर मॉड्यूल) केवल सर्वो अक्षों को संभालता है और स्पिंडल ड्राइव के लिए एक अलग एसपीएम (स्पिंडल मोटर मॉड्यूल) की आवश्यकता होती है। एसवीएसपी प्रारूप कॉम्पैक्ट सीएनसी मशीनों के लिए डिज़ाइन किया गया है जहां सभी ड्राइव को एक इकाई में संयोजित करने से कैबिनेट स्थान, केबलिंग और घटकों की संख्या कम हो जाती है।
Q2: यदि #A वहां स्थापित किया जाए जहां #C आवश्यक है तो क्या होगा?
सॉफ़्टवेयर वेरिएंट सर्वो और स्पिंडल नियंत्रण पैरामीटर सेट, संचार प्रोटोकॉल और आरंभीकरण अनुक्रमों में भिन्न होते हैं। गलत वैरिएंट इंस्टॉल करने से ड्राइव अपनी स्टार्टअप जांच में विफल हो जाती है या गलत तरीके से व्यवहार करती है। ऑर्डर देने से पहले हमेशा स्थापित इकाई के लेबल से प्रत्यय सहित पूर्ण भाग संख्या की पुष्टि करें।
Q3: मॉड्यूल स्टार्टअप पर अलार्म दिखाता है। दोष की पहचान कैसे की जाती है?
A06B-6134 श्रृंखला में सामने की तरफ दो एलईडी स्थिति संकेतक हैं। स्टार्टअप पर एलईडी कोड यह पहचानते हैं कि गलती सर्वो सेक्शन, स्पिंडल सेक्शन या संचार इंटरफ़ेस में है या नहीं। एलईडी कोड परिभाषाओं के लिए FANUC βi सीरीज सर्वो/स्पिंडल एम्पलीफायर रखरखाव मैनुअल देखें। स्टार्टअप पर सभी चार ड्राइव चैनल (एल, एम, एन सर्वो + स्पिंडल) एक साथ अलार्मिंग आमतौर पर व्यक्तिगत अक्ष घटक विफलता के बजाय एफएसएसबी संचार समस्या या बिजली आपूर्ति गलती को इंगित करते हैं।
Q4: क्या कोई भिन्न A06B-6134 वैरिएंट (उदाहरण के लिए, H301 या H303) H302 का स्थान ले सकता है?
A06B-6134 श्रृंखला में विभिन्न एच-प्रत्यय वेरिएंट अलग-अलग वर्तमान रेटिंग और पावर कॉन्फ़िगरेशन रखते हैं। H302 (BiSVSP 20/20/40-11) को यह सत्यापित किए बिना H301 या H303 द्वारा प्रतिस्थापित नहीं किया जा सकता है कि प्रतिस्थापन की सर्वो अक्ष वर्तमान रेटिंग और स्पिंडल पावर मूल मोटर विनिर्देशों से मेल खाती है। किसी स्थानापन्न प्रत्यय को स्वीकार करने से पहले मूल मॉड्यूल की रेटिंग और मोटर नेम प्लेट की जांच करें।
Q5: क्या A06B-6134-H302 को एक अलग PSM बिजली आपूर्ति मॉड्यूल की आवश्यकता है?
नहीं, बीटा आई एसवीएसपी श्रृंखला में पुनर्योजी क्षमता के साथ अपना स्वयं का अंतर्निहित एसी-टू-डीसी रूपांतरण शामिल है - यह एक अलग पीएसएम (पावर सप्लाई मॉड्यूल) की आवश्यकता के बिना सीधे 200-240V एसी तीन-चरण आपूर्ति से जुड़ता है। यह स्व-निहित आर्किटेक्चर कॉम्पैक्ट मशीन इंस्टॉलेशन के लिए एसवीएसपी प्रारूप के प्रमुख लाभों में से एक है।
