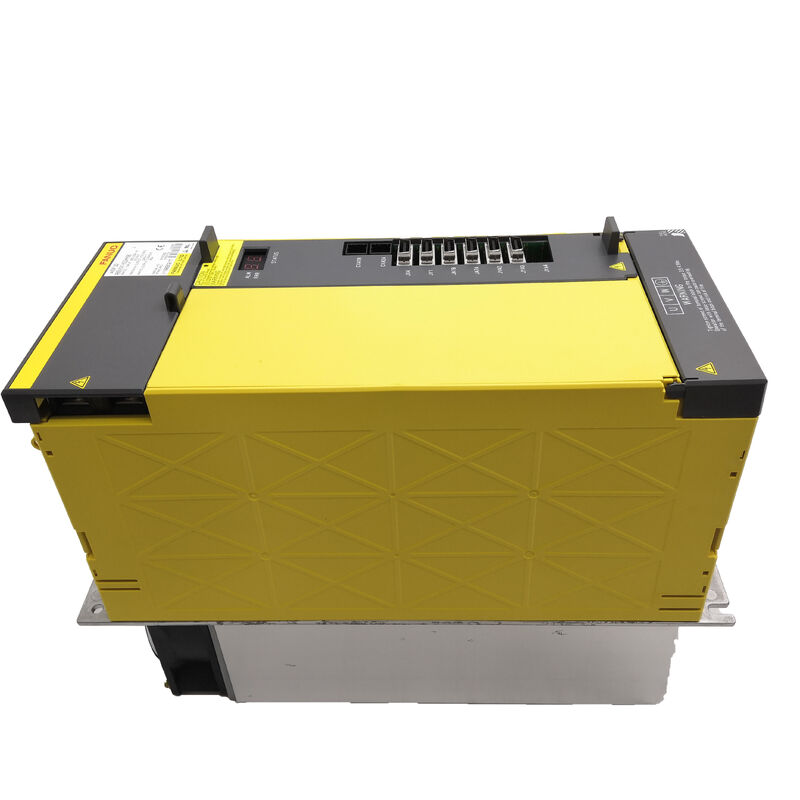

पार्ट नंबर: A06B-6141-H022 (#H580) ▏सीरीज़: αi SP टाइप ए ▏मॉडल: αiSP 22 / AiSP-22 ▏वोल्टेज क्लास: 200V इनपुट ▏स्थिति: नया मूल
जब एक स्पिंडल अलार्म FANUC 16i, 18i, या 21i कंट्रोल पर चल रहे मशीनिंग सेंटर को बंद कर देता है, तो A06B-6141-H022 उस कंट्रोल जनरेशन में सबसे अधिक बार आवश्यक प्रतिस्थापन भागों में से एक है। यह FANUC के αiSP 22 स्पिंडल एम्पलीफायर का टाइप ए इंटरफ़ेस वेरिएंट है — एक मॉड्यूल जो 22kW निरंतर पावर क्लास में एक एकल αi-सीरीज़ स्पिंडल मोटर को नियंत्रित करता है, जो कैबिनेट के साझा αiPS DC बस से बिजली लेता है और स्पिंडल मोटर को विनियमित तीन-चरण AC प्रदान करता है।
"टाइप ए" पदनाम गुणवत्ता ग्रेड नहीं है — यह विशेष रूप से एम्पलीफायर और सीएनसी के बीच भौतिक कनेक्टर और संचार इंटरफ़ेस प्रारूप को संदर्भित करता है। टाइप ए αi सीरीज़ की पहली रिलीज़ में इस्तेमाल किया गया मूल इंटरफ़ेस था, और यह अभी भी दुनिया भर में उत्पादन में 16i/18i-जनरेशन मशीन टूल्स के एक बड़े स्थापित आधार के लिए सही विनिर्देश बना हुआ है। इसी सीएनसी जनरेशन के लिए इसका उत्तराधिकारी — टाइप बी / बी2 वेरिएंट (A06B-6142-H022) — एक अद्यतन कनेक्टर लेआउट का उपयोग करता है और प्रतिस्थापित होने पर सीएनसी पैरामीटर समायोजन की आवश्यकता हो सकती है। टाइप ए यूनिट के साथ शिप की गई मशीनों के लिए, A06B-6141-H022 को सीधे सोर्स करना एक जैसे बहाली के लिए सबसे सुरक्षित मार्ग है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A06B-6141-H022 (#H580) |
| सीरीज़ | αi SP — पहली पीढ़ी का अल्फा आई स्पिंडल |
| इंटरफ़ेस प्रकार | टाइप ए |
| वोल्टेज क्लास | 200V इनपुट (#H580) |
| डीसी बस इनपुट वोल्टेज | 283 – 339 V डीसी |
| स्पिंडल पावर रेटिंग | 25.2 किलोवाट |
| रेटेड आउटपुट वोल्टेज | 240 V एसी, 3-फेज |
| रेटेड आउटपुट करंट | 95 ए |
| आर्किटेक्चर | साझा डीसी बस (αiPS PSM आवश्यक) |
| आवरण | आईपी20 |
| संगत सीएनसी प्लेटफॉर्म | FANUC सीरीज़ 16i / 18i / 21i / पावर मेट आई |
तीन अलग-अलग भाग संख्याएँ 22kW FANUC αi स्पिंडल एम्पलीफायर का वर्णन करती हैं, और उन्हें मिलाना इस श्रेणी में सबसे महंगा सोर्सिंग गलती है। नीचे दी गई तालिका अंतरों को स्पष्ट करती है:
| भाग संख्या | इंटरफ़ेस | लक्ष्य सीएनसी | मुख्य अंतर |
|---|---|---|---|
| A06B-6141-H022 | टाइप ए | 16i / 18i / 21i | मूल कनेक्टर; यह उत्पाद |
| A06B-6142-H022 | टाइप बी / बी2 | 16i / 18i / 21i | अद्यतन कनेक्टर लेआउट, समान पावर क्लास |
| A06B-6220-H022 | FSSB (αiSP-B) | 0i-D / 30i / 31i | नई फाइबर-ऑप्टिक बस जनरेशन — 16i/18i के साथ संगत नहीं |
A06B-6141-H022 और A06B-6142-H022 कभी-कभी एक ही सीएनसी जनरेशन के भीतर एक-दूसरे के लिए प्रतिस्थापित किए जा सकते हैं, लेकिन केवल यह पुष्टि करने के बाद कि सीएनसी फर्मवेयर संशोधन कनेक्टर वेरिएंट का समर्थन करता है और स्पिंडल एम्पलीफायर प्रकार पैरामीटर को इसे स्वीकार करने के लिए अद्यतन किया जा सकता है। बाद के 16i/18i संशोधनों पर जो टाइप बी को मानक के रूप में शिप करते थे, टाइप ए प्रतिस्थापन काम कर सकता है लेकिन पैरामीटर समायोजन की आवश्यकता होती है — इसे ब्लाइंड स्वैप के रूप में नहीं आजमाया जाना चाहिए। आगे बढ़ने से पहले FANUC इंटीग्रेटर से संपर्क करें या सीएनसी फर्मवेयर दस्तावेज़ देखें।
αiSP 22 टाइप ए 22kW पावर बैंड में FANUC के α-सीरीज़ स्पिंडल मोटर्स के लिए कैलिब्रेटेड है। इसका 95A रेटेड आउटपुट निम्नलिखित मोटर परिवारों को समायोजित करता है:
αiI — एकीकृत स्पिंडल मोटर
αiIP — इन-स्पिंडल इंटीग्रल टाइप
αiIL — इन-लाइन (बाहरी) टाइप
सभी मोटर चयन को रेटेड लोड पर मोटर के निरंतर करंट ड्रॉ के मुकाबले क्रॉस-रेफरेंस किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि यह 95A आउटपुट सीमा के भीतर रहता है। किलोवाट रेटिंग एक नाममात्र पावर क्लास है, न कि गारंटीकृत संगतता छत — हमेशा मोटर विनिर्देश पत्र से सत्यापित करें।
A06B-6141-H022 अपने स्वयं के मेन सप्लाई को ठीक नहीं करता है। यह αiPS पावर सप्लाई मॉड्यूल से विनियमित डीसी पावर प्राप्त करता है, जो कैबिनेट में पूरे एम्पलीफायर स्टैक के लिए केंद्रीय रेक्टिफायर और ऊर्जा प्रबंधक के रूप में कार्य करता है। इस साझा आर्किटेक्चर के दो व्यावहारिक परिणाम हैं जिन्हें समझना महत्वपूर्ण है:
पुनर्योजी ऊर्जा साझाकरण। जब स्पिंडल तेजी से धीमा होता है, तो यह बैक-ईएमएफ उत्पन्न करता है जो डीसी बस पर ऊर्जा वापस फीड करता है। इस ऊर्जा को एक रेसिस्टर में जलाने के बजाय, αiPS इसे उन अन्य मॉड्यूल को पुनर्वितरित करता है जो एक साथ बिजली खींच रहे हैं — उदाहरण के लिए, सर्वो अक्षों को तेज करना। यह समग्र कैबिनेट हीट लोड को कम करता है और उच्च-चक्र उत्पादन के दौरान बिजली की खपत को कम करता है।
पीएसएम साइजिंग महत्वपूर्ण है। यदि αiPS को प्रतिस्थापित किया जाता है या यदि कैबिनेट में अतिरिक्त अक्ष जोड़े जाते हैं, तो पीएसएम की निरंतर आउटपुट रेटिंग को स्पिंडल मॉड्यूल प्लस सभी सर्वो एक्सिस मॉड्यूल की संयुक्त शिखर मांग को एक साथ कवर करना होगा। एक कम-पावर वाला पीएसएम शिखर मांग क्षणों के दौरान डीसी बस अंडरवोल्टेज अलार्म उत्पन्न करता है — एक लक्षण जिसे कभी-कभी गलती से एक विफल स्पिंडल मॉड्यूल के रूप में निदान किया जाता है।
बुनियादी गति नियंत्रण से परे, αiSP 22 टाइप ए FANUC स्पिंडल फ़ंक्शन के पूरे सेट का समर्थन करता है:
स्पिंडल ओरिएंटेशनस्पिंडल को एक सटीक कोणीय स्टॉप पर लाता है — स्वचालित टूल चेंजर्स, पैलेट इंडेक्सिंग, और किसी भी ऑपरेशन के लिए आवश्यक है जहां स्पिंडल को एक परिभाषित घूर्णी स्थिति में पार्क करना होता है। रुके हुए स्थान की सटीकता स्पिंडल मोटर पर स्थापित स्थिति कोडर रिज़ॉल्यूशन पर निर्भर करती है।
रिजिड टैपिंगथ्रेड सटीकता में सुधार और उच्च गति पर टैपिंग को सक्षम करने के लिए एक फ्लोटिंग टैप होल्डर के बिना थ्रेड्स को काटने के लिए स्पिंडल रोटेशन को जेड-एक्सिस फीड के साथ सिंक्रनाइज़ करता है। इस फ़ंक्शन के लिए सीएनसी रिजिड टैपिंग सॉफ्टवेयर विकल्प और एक उपयुक्त एनकोडर से लैस स्पिंडल मोटर की आवश्यकता होती है।
सीएस कंटूरिंगस्पिंडल को पूर्ण क्लोज्ड-लूप स्थिति नियंत्रण के तहत रखता है, जिससे इसे टर्निंग सेंटर पर मिलिंग संचालन के लिए रोटरी सी-एक्सिस के रूप में प्रोग्राम किया जा सकता है। इसके लिए एक उच्च-रिज़ॉल्यूशन स्पिंडल एनकोडर और संबंधित सीएनसी सॉफ्टवेयर विकल्प की आवश्यकता होती है।
ये तीनों इस एम्पलीफायर द्वारा हार्डवेयर-समर्थित हैं। किसी दिए गए मशीन पर उनकी उपलब्धता पूरी तरह से सीएनसी सॉफ्टवेयर विकल्पों पर निर्भर करती है जो मूल कमीशनिंग के समय खरीदे गए थे।
| अलार्म | सबसे संभावित कारण |
|---|---|
| AL-01 | स्पिंडल मोटर ओवरहीट — कूलिंग, परिवेश तापमान, ड्यूटी चक्र की जाँच करें |
| AL-07 | डीसी बस ओवरवोल्टेज — पीएसएम पुनर्योजी क्षमता के लिए बहुत तेज मंदी |
| AL-09 | डीसी बस अंडरवोल्टेज — पीएसएम मेन इनपुट और डीसी बस कनेक्शन की जाँच करें |
| AL-12 | त्वरण के दौरान स्पिंडल मोटर ओवरकरंट |
| AL-24 | आउटपुट ट्रांजिस्टर (आईजीबीटी) दोष — पावर स्टेज समस्या |
| AL-30 / AL-31 | कूलिंग फैन की गति में कमी या विफलता |
विशेष रूप से AL-07 के लिए: एम्पलीफायर को बदलने से पहले, सीएनसी मापदंडों में स्पिंडल मंदी समय स्थिरांक बढ़ाने का प्रयास करें। बड़े जड़त्व वाले स्पिंडल पर तेजी से स्पिंडल स्टॉप अक्सर बस ओवरवोल्टेज अलार्म उत्पन्न करते हैं जो हार्डवेयर हस्तक्षेप के बिना पूरी तरह से पैरामीटर-सुधार योग्य होते हैं।
| प्रारूप | संकेतन |
|---|---|
| मानक | A06B-6141-H022 |
| वोल्टेज प्रत्यय के साथ | A06B-6141-H022#H580 |
| हाइफ़न-मुक्त | A06B6141H022 |
| ओसीआर गलत पढ़ा गया संस्करण | AO6B-6I4I-HO22 |
| सामान्य लेबल शॉर्टहैंड | αiSP 22 / AiSP-22 / AISP-22 / अल्फा iSP22 |
| टाइप बी समकक्ष (समान पावर) | A06B-6142-H022 — इंटरफ़ेस भिन्न है |
| एफएसएसबी-जनरेशन उत्तराधिकारी | A06B-6220-H022 — अलग सीएनसी जनरेशन |
प्रेषण: स्टॉक यूनिट ऑर्डर कन्फर्मेशन के 1-2 व्यावसायिक दिनों के भीतर शिप हो जाती हैं। प्रत्येक मॉड्यूल में एंटी-स्टैटिक रैप के अंदर फोम-पैडेड रिजिड कार्टन में पैक किया गया पूर्ण पावर बोर्ड और कंट्रोल पीसीबी शामिल है।
वाहक: डीएचएल एक्सप्रेस · फेडएक्स इंटरनेशनल प्रायोरिटी · यूपीएस वर्ल्डवाइड एक्सप्रेस · टीएनटी · ईएमएस — गंतव्य और तात्कालिकता से मेल खाने वाला वाहक।
पारगमन: एक्सप्रेस सेवाएं 24-48 घंटों के भीतर 220+ देशों में वितरित करती हैं। मानक अंतर्राष्ट्रीय पारगमन 3-7 व्यावसायिक दिन।
सीमा शुल्क: वाणिज्यिक चालान और पैकिंग सूची प्रत्येक शिपमेंट के साथ प्रदान की जाती है। आयात शुल्क और कर खरीदार की जिम्मेदारी हैं, जो आयात करने वाले देश के नियमों के तहत हैं।
Q1: मेरी मशीन में एक टाइप बी स्पिंडल एम्पलीफायर (A06B-6142-H022) है जो खराब हो गया है। क्या मैं टाइप ए (A06B-6141-H022) को प्रतिस्थापन के रूप में फिट कर सकता हूँ? उसी सीएनसी जनरेशन (16i/18i/21i) में, टाइप ए और टाइप बी αiSP 22 एम्पलीफायर समान पावर रेटिंग के साथ समान मोटर्स चलाते हैं। क्या टाइप ए टाइप बी के लिए प्रतिस्थापित किया जा सकता है, यह इस बात पर निर्भर करता है कि आपका सीएनसी फर्मवेयर संशोधन टाइप ए कनेक्टर वेरिएंट का समर्थन करता है या नहीं और क्या सीएनसी में स्पिंडल एम्पलीफायर प्रकार पैरामीटर को इसे स्वीकार करने के लिए पुन: कॉन्फ़िगर किया जा सकता है। बाद के 16i/18i संशोधनों पर जो टाइप बी को मानक के रूप में शिप करते थे, टाइप ए प्रतिस्थापन काम कर सकता है लेकिन पैरामीटर समायोजन की आवश्यकता होती है — इसे ब्लाइंड स्वैप के रूप में नहीं आजमाया जाना चाहिए। आगे बढ़ने से पहले FANUC इंटीग्रेटर से संपर्क करें या सीएनसी फर्मवेयर दस्तावेज़ देखें।
Q2: एक मानक तीन-एक्सिस मशीनिंग सेंटर कैबिनेट में A06B-6141-H022 के साथ कौन सा αiPS पावर सप्लाई मॉड्यूल जोड़ा जाना चाहिए? αiPS को स्पिंडल मॉड्यूल प्लस सभी सर्वो एक्सिस की संयुक्त शिखर करंट मांग को एक साथ आपूर्ति करने के लिए रेटेड होना चाहिए। इस स्पिंडल मॉड्यूल के साथ 20A-क्लास सर्वो एक्सिस के साथ एक विशिष्ट तीन-एक्सिस वीएमसी के लिए, αiPS 30 या αiPS 45 सामान्य चयन हैं — लेकिन सटीक विकल्प सर्वो मोटर कॉन्फ़िगरेशन पर निर्भर करता है। FANUC एम्पलीफायर विवरण मैनुअल (B-65282) में एक लोड गणना विधि प्रदान करता है जो मोटर निरंतर करंट, ड्यूटी चक्र और एक साथ अक्ष संचालन को ध्यान में रखता है। अनुमान लगाने के बजाय हमेशा इस गणना को पूरा करें, खासकर जब इस स्पिंडल मॉड्यूल के साथ पीएसएम को प्रतिस्थापित करते हैं।
Q3: एक प्रतिस्थापन A06B-6141-H022 फिट करने के बाद, सीएनसी SP9001 (स्पिंडल तैयार नहीं) दिखाता है। सबसे संभावित कारण क्या हैं? SP9001 इंगित करता है कि स्पिंडल एम्पलीफायर सीएनसी को अपना तैयार सिग्नल नहीं दे रहा है। मॉड्यूल स्वैप के बाद, यह सबसे अधिक बार होता है क्योंकि: (1) सीएनसी में स्पिंडल एम्पलीफायर प्रकार पैरामीटर अभी भी पुराने यूनिट का संदर्भ देता है — सीएनसी के सर्वो/स्पिंडल सेटिंग स्क्रीन से स्पिंडल आरंभीकरण प्रक्रिया चलाएं; (2) नए मॉड्यूल को 24V डीसी नियंत्रण शक्ति ठीक से स्थापित नहीं है — CX2A नियंत्रण शक्ति कनेक्टर की जाँच करें; (3) सीएनसी और स्पिंडल एम्पलीफायर इंटरफ़ेस के बीच एक ढीला या अनुचित रूप से बैठा कनेक्टर है — सभी जेवाई और जेएक्स कनेक्टर स्थितियों की जाँच करें। यदि तीनों को सत्यापित करने के बाद अलार्म बना रहता है, तो यह पुष्टि करने के लिए डीसी बस वोल्टेज की जाँच करें कि αiPS नए मॉड्यूल को विनियमित डीसी प्रदान कर रहा है।
Q4: मशीन स्पिंडल पहले 8,000 आरपीएम अधिकतम पर चलता था। एम्पलीफायर प्रतिस्थापन के बाद, शीर्ष गति 4,500 आरपीएम तक सीमित है। क्या बदला है? अधिकतम स्पिंडल गति आमतौर पर तीन मापदंडों में से एक द्वारा सीमित होती है: स्पिंडल मोटर की रेटेड अधिकतम गति, एम्पलीफायर की आउटपुट आवृत्ति सीमा, या सीएनसी स्पिंडल गति सीमा पैरामीटर (आमतौर पर नियंत्रण श्रृंखला के आधार पर पैरामीटर संख्या 3741 या समकक्ष)। मॉड्यूल प्रतिस्थापन के बाद, यदि स्पिंडल आरंभीकरण किया गया था, तो सीएनसी ने कुछ स्पिंडल मापदंडों को डिफ़ॉल्ट मानों से फिर से पॉप्युलेट किया हो सकता है जो मशीन-विशिष्ट सेटिंग्स से भिन्न होते हैं। वर्तमान स्पिंडल पैरामीटर सेट की तुलना मशीन के मूल पैरामीटर बैकअप से करें — सीएनसी में अधिकतम गति क्लैंप पैरामीटर सबसे संभावित उम्मीदवार है जिसे एक निम्न डिफ़ॉल्ट मान पर रीसेट किया गया है।
Q5: क्या प्रारंभिक कमीशनिंग और परीक्षण के दौरान कैबिनेट दरवाजा खुला होने पर इस एम्पलीफायर को चलाना सुरक्षित है? αi एम्पलीफायर स्टैक के अंदर डीसी बस सामान्य परिस्थितियों में लगभग 283-339V डीसी पर संचालित होती है — एक घातक वोल्टेज। इसके अतिरिक्त, बस कैपेसिटर αiPS मेन पावर हटा दिए जाने के कई मिनट बाद इस चार्ज को बनाए रखते हैं; पीएसएम पर एक चार्ज एलईडी इंगित करता है कि बस सुरक्षित स्तर तक डिस्चार्ज हो गई है। कमीशनिंग के दौरान दरवाजा खुला रखकर काम करना कभी-कभी संकेतक एलईडी की निगरानी के लिए आवश्यक होता है, लेकिन डीसी बस टर्मिनलों के पास सभी काम, कनेक्टर सम्मिलन, और केबल समायोजन को मेन पावर पूरी तरह से डिस्कनेक्ट होने और चार्ज एलईडी के बंद होने की पुष्टि होने पर किया जाना चाहिए। पूर्ण-शक्ति मोटर रन के लिए प्रतिबद्ध होने से पहले संचार और पैरामीटर आरंभीकरण की जाँच करते समय आंशिक-शक्ति परीक्षण (केवल नियंत्रण शक्ति, मेन सर्किट अलग) सबसे सुरक्षित तरीका है।
