| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A06B-6164-H311 |

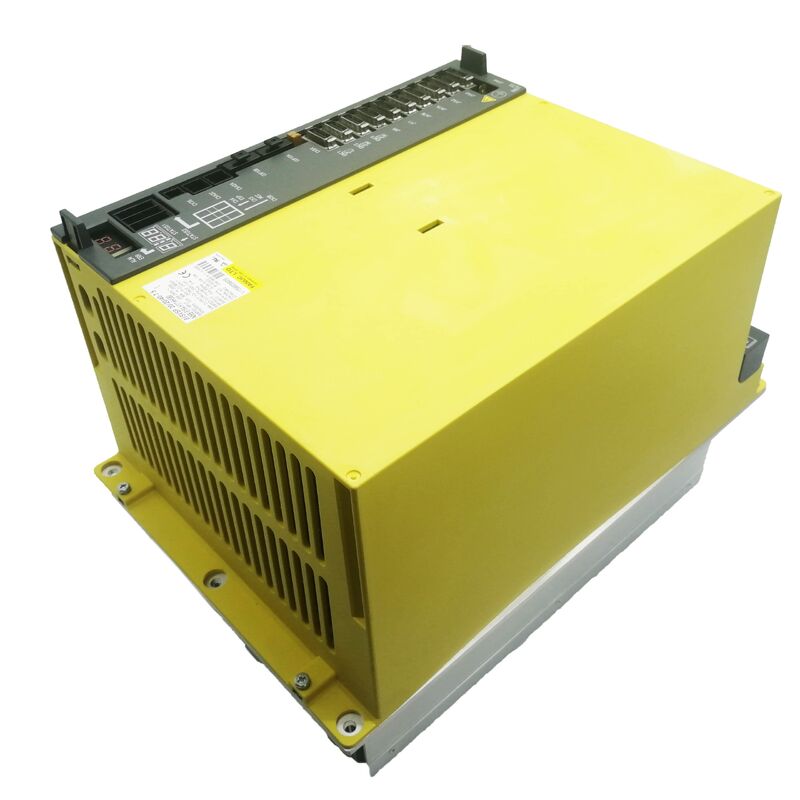

भाग क्रमांकः A06B-6164-H311 (#H580) ️परिवारः βi सर्वो/स्पिंडल एकीकृत इकाई ️मॉडल कोडः biSVSP 20/20/40-7.5 ️इंटरफेसः FSSB फाइबर ऑप्टिक ️वोल्टेज वर्गः 200V AC इनपुट ️वजनः लगभग 12 किलोग्राम
सीएनसी मशीन टूल्स की एक श्रेणी है, जिसमें छोटे ऊर्ध्वाधर मशीनिंग केंद्र, कॉम्पैक्ट टर्निंग सेल, स्वचालित ड्रिलिंग स्टेशन शामिल हैं, जहां कैबिनेट की कुल मात्रा सीमित है।धुरी की मांग मामूली है, और धुरी अपेक्षाकृत हल्के सर्वो मोटर्स चलाते हैं। इन मशीनों को 15kW धुरी एम्पलीफायर या 40A निरंतर सर्वो चैनलों की आवश्यकता नहीं है। उन्हें एक विश्वसनीय की जरूरत है,अच्छी तरह से एकीकृत इकाई है कि कैबिनेट ओवर-इंजीनियरिंग के बिना आवेदन फिट.
A06B-6164-H311 उस भूमिका को ठीक से पूरा करता है। FANUC के βiSVSP (बीटा i सर्वो/स्पिंडल) संयुक्त एम्पलीफायर परिवार में प्रवेश-स्तरीय तीन-अक्ष मॉडल के रूप में,यह एक 7 के साथ तीन स्वतंत्र servo चैनलों प्रदान करता है.5kW स्पिंडल एम्पलीफायर एक ही मॉड्यूल से। यूनिट एफएसएसबी फाइबर ऑप्टिक बस के माध्यम से सीएनसी से जुड़ी होती है और 200 वी तीन चरणों की बिजली की आपूर्ति से संचालित होती है,यह 0i-D और 0i-Mate-D आधारित मशीन टूल्स के लिए एक प्राकृतिक फिट बनाता है जो FANUC के कॉम्पैक्ट β-सीरीज़ के मोटर्स को चलाता है.
biSVSP प्रारूप को पारंपरिक ड्राइव टोपोलॉजी से अलग करता है एक स्टैंडअलोन स्पिंडल ड्राइव का उन्मूलन है। एक बहु-अक्ष सर्वो मॉड्यूल के बगल में एक अलग स्पिंडल एम्पलीफायर के बजाय,यह एकल चेसिस सभी ड्राइव कार्यों को संभालता है ✓ तीन अक्षों पर सर्वो स्थिति लूप और धुरी गति / टोक़ नियंत्रण ✓ एक पावर कनेक्शन और एक फाइबर ऑप्टिक संचार पथ के माध्यम से सीएनसी के लिएपरिणामी कैबिनेट डिजाइन सरल, हल्का और सेवा करने में आसान है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A06B-6164-H311 (#H580) |
| इकाई वर्गीकरण | βiSVSP ️ संयुक्त सर्वो + स्पिंडल |
| मॉडल कोड | biSVSP 20/20/40-7.5 |
| सर्वो चैनल | 3 (L / M / N अक्ष) |
| पीक करंट L अक्ष | 20 ए |
| पीक करंट ∙ एम अक्ष | 20 ए |
| पीक करंट N अक्ष | 40 ए |
| स्पिंडल आउटपुट रेटिंग | 7.5 किलोवाट |
| इनपुट वोल्ट | 3-चरण, 200 ∼ 240 V AC (+10% / −15%), 50/60 हर्ट्ज |
| नियंत्रण शक्ति | डीसी 24 वी, 1.5 ए |
| पीडब्ल्यूएम विधि | साइन-वेव, एचआरवी2 / एचआरवी3 |
| सीएनसी इंटरफेस | FSSB (Fanuc Serial Servo Bus) फाइबर ऑप्टिक |
| शीतलन | मजबूर हवा (एकीकृत पंखे) |
| सुरक्षा वर्ग | IP20 |
| इकाई भार | लगभग 12 किलो |
| संगत सीएनसी | FANUC 0i-D / 0i-MD / 0i-Mate-D |
A06B-6164 श्रृंखला कई शक्ति वर्गों को कवर करती है, सभी एक ही तीन-सर्वो-प्लस-स्पिंडल संयुक्त वास्तुकला और एक ही FSSB संचार इंटरफ़ेस साझा करते हैं।H311 तीन अक्ष लाइनअप में सबसे कम धुरी-आउटपुट विकल्प है:
| भाग संख्या | मॉडल कोड | धुरी आउटपुट | सर्वो चैनल |
|---|---|---|---|
| A06B-6164-H311 | biSVSP 20/20/40-7.5 | 7.5 किलोवाट | 3 (20A / 20A / 40A pk) |
| A06B-6164-H312 | biSVSP 20/20/40-11 | 11 किलोवाट | 3 (20A / 20A / 40A pk) |
| A06B-6164-H333 | biSVSP 40/40/40-15 | 15 किलोवाट | 3 (40A / 40A / 40A pk) |
| A06B-6164-H343 | biSVSP 40/40/80-15 | 15 किलोवाट | 3 (40A / 40A / 80A pk) |
| A06B-6164-H364 | biSVSP 80/80/80-18 | 18 किलोवाट | 3 (80A / 80A / 80A pk) |
H311 और H312 समान सर्वो चैनल रेटिंग साझा करते हैं L और M पर 20A पीक, N पर 40A पीक केवल धुरी शक्ति वर्ग में भिन्न होते हैं। यदि आपकी मशीन का धुरी मोटर नाम प्लेट 7.5kW या उससे कम है,H311 सही चयन हैएच312 पर कदम उठाने से 7.5 किलोवाट की धुरी स्थापना के लिए कोई लाभ नहीं है।
20/20/40 के असममित सर्वो साइजिंग 6164-H31x उप-सीरीज में एक ही तर्क का पालन करता है। L और M अक्ष कम मांग क्षैतिज यात्रा (आमतौर पर X और Y) को संभालते हैं,जबकि एन चैनल के उच्च 40A चोटी Z-अक्ष समायोजित करता है, जहां धुरी के सिर का वजन और गुरुत्वाकर्षण मुआवजा एक अधिक निरंतर धारा के सेवन को लागू करता है।
प्रत्येक चैनल वर्ग के लिए FANUC βiS श्रृंखला के संगत सर्वो मोटर:
L और M अक्ष (20A शिखर):βiS 4/5000, βiS 8/3000, βiS 8/2000 ️ सभी सामान्य कार्य चक्रों के लिए 20A पीक लिफाफे के भीतर
एन अक्ष (40A चोटी):βiS 12/3000 N-चैनल निरंतर धारा क्षमता की ऊपरी सीमा 13A नामित पर
βiS 22 फ्रेम और बड़े से सर्वो मोटर्स इस इकाई के किसी भी चैनल के लिए उपयुक्त नहीं हैं, क्योंकि उनकी निरंतर धारा की मांग प्रति-चैनल रेटिंग से अधिक है।
7.5 किलोवाट के धुरी अनुभाग में FANUC के βi श्रृंखला के धुरी मोटर्स के साथ 7.5 किलोवाट या उससे कम निरंतर शक्ति वर्ग के साथ जोड़े जाते हैं। प्रतिनिधि संगत मॉडल में शामिल हैंः
प्रतिस्थापन निर्दिष्ट करने से पहले हमेशा एम्पलीफायर के स्पिंडल आउटपुट स्पेसिफिकेशन के साथ मोटर के निरंतर करंट ड्रॉ की जांच करें।5kW रेटिंग स्पिंडल चैनल की निरंतर थर्मल सीमा का प्रतिनिधित्व करता है, त्वरण के दौरान पीक धारा पर एक कठिन कटौती नहीं है।
एचआरवी2 / एचआरवी3 वर्तमान लूप नियंत्रणH311 दोनों उच्च प्रतिक्रिया वेक्टर 2 और HRV3 वर्तमान नियंत्रण मोड का समर्थन करता है. HRV3, जब सक्षम और सीएनसी द्वारा समर्थित,एक उच्च वर्तमान लूप अद्यतन दर पर संचालित होता है उच्च त्वरण आंदोलनों के दौरान त्रुटि के बाद सर्वो को कम करना और समोच्च पीसने के संचालन में सतह खत्म की गुणवत्ता में सुधार करनाएचआरवी2 या एचआरवी3 सक्रिय है या नहीं यह सीएनसी पैरामीटर विन्यास और स्थापित सर्वो मोटर प्रकार पर निर्भर करता है।
अंतर्निहित पुनर्जन्मइकाई में एक आंतरिक पुनरुत्पादन सर्किट शामिल है जो मोटर के मंदी के दौरान बाहरी प्रतिरोधक के माध्यम से गर्मी के रूप में इसे भंग करने के बजाय ब्रेक ऊर्जा को एसी आपूर्ति में लौटाता है।अक्सर धुरी उलटने वाली कॉम्पैक्ट मशीनों पर √ कम स्ट्रोक ड्रिलिंग चक्रउदाहरण के लिए, यह पुनर्जनन क्षमता कैबिनेट में थर्मल लोड को कम करती है और पूर्ण उत्पादन शिफ्ट में ऊर्जा की खपत को कम करने में योगदान देती है।
आईपीएम अलार्म निगरानीआउटपुट स्टेज में इंटेलिजेंट पावर मॉड्यूल (आईपीएम) तकनीक का प्रयोग किया जाता है।जो आंतरिक रूप से जंक्शन तापमान की निगरानी करता है और एक थर्मल रनवे घटना से पहले सुरक्षा को ट्रिगर करता है जिससे अपरिवर्तनीय पीसीबी क्षति हो सकती है. आईपीएम अलार्म सीएनसी स्क्रीन पर विशिष्ट सर्वो अलार्म कोड के रूप में दिखाई देते हैं,एक तकनीशियन को एक वास्तविक डिवाइस ओवरहीट को एक बाहरी कारण जैसे कि अवरुद्ध वायु प्रवाह या एक विफल शीतलन प्रशंसक से अलग करने की अनुमति देता है.
| संकेतन | प्रारूप |
|---|---|
| मानक | A06B-6164-H311 |
| वोल्टेज प्रत्यय के साथ | A06B-6164-H311#H580 |
| हाइफ़न रहित | A06B6164H311 |
| ओसीआर गलत पढ़ा गया (6→जी, 1→आई) | AO6B-6I64-H3II |
| मॉडल कोड | biSVSP 20/20/40-7.5 |
| स्टेप-अप समकक्ष (11kW) | A06B-6164-H312 |
समय सीमाःस्टॉक की गई इकाइयों की पुष्टि हो गई है और 1 ¢ 2 कार्य दिवसों के भीतर भेजने के लिए तैयार हैं।
पैकेजिंगःफोम-पैड्ड कठोर कार्डबोर्ड के अंदर एंटी-स्टेटिक बैग। पारगमन के दौरान अतिरिक्त सुरक्षा के लिए कस्टम लकड़ी के डिब्बों में सीमा से अधिक वजन वाली इकाइयां।
वाहक:डीएचएल एक्सप्रेस · फेडएक्स इंटरनेशनल प्राथमिकता · यूपीएस वर्ल्डवाइड एक्सप्रेस · टीएनटी · ईएमएस
वितरण का समय:एक्सप्रेस सेवाएं 24 से 48 घंटे के भीतर 220 से अधिक देशों तक पहुंचती हैं। मानक अंतर्राष्ट्रीय पारगमन गंतव्य के आधार पर 3 से 7 कार्यदिवस है।
आयात शुल्क:गंतव्य देश के सीमा शुल्क नियमों के अनुसार खरीदार की जिम्मेदारी। प्रत्येक शिपमेंट के साथ वाणिज्यिक चालान और पूर्ण पैकिंग सूची शामिल है।
प्रश्न 1: A06B-6164-H311 की धुरी शक्ति सीमा क्या है, और यदि इसे पार किया जाता है तो क्या होता है?स्पिंडल चैनल 7.5 किलोवाट निरंतर आउटपुट पर नामित है।एक धुरी मोटर जिसका नाम प्लेट निरंतर बिजली की मांग इस आंकड़े से अधिक चला रहा है चलाना निरंतर कटौती के दौरान अपने थर्मल डिजाइन सीमाओं से परे एम्पलीफायर के आउटपुट चरण ड्राइव करेगा, अंततः ओवरहीट अलार्म ट्रिगर या, अगर सुरक्षा समय पर ट्रिगर करने में विफल रहती है, तो आईजीबीटी आउटपुट मॉड्यूल को नुकसान पहुंचाना।त्वरण के दौरान क्षणिक धुरी अधिभार मॉड्यूल के अल्पकालिक पीक करंट मार्जिन के भीतर सहन योग्य है, लेकिन निरंतर अधिभार से सेवा जीवन काफी कम हो जाएगा। 7.5kW से ऊपर के स्पिंडल मोटर वाली मशीनों के लिए, A06B-6164-H312 (11kW स्पिंडल सेक्शन) उपयुक्त कदम है।
प्रश्न 2: क्या A06B-6164-H311 एक ही मशीन पर एक पुराने A06B-6134 श्रृंखला इकाई की जगह ले सकता है?प्रत्यक्ष यांत्रिक प्रतिस्थापन संभव है यदि कैबिनेट में सही स्लॉट आयाम हैं,लेकिन 6164 श्रृंखला FSSB फाइबर ऑप्टिक संचार का उपयोग करता है जबकि पहले 6134 श्रृंखला एक अलग इंटरफ़ेस प्रोटोकॉल का इस्तेमाल किया. एक सीएनसी 0i-सी या पुराने नियंत्रण (जो 6134 श्रृंखला का उपयोग करता है) चलाने वाले सीएनसी एक सीएनसी उन्नयन के बिना 6164 श्रृंखला एम्पलीफायर के साथ संवाद नहीं कर सकते। 6164 श्रृंखला केवल 0i-डी, 0i-एमडी,और 0i-Mate-D उत्पादन नियंत्रण. यदि आपकी मशीन पहले से ही एक विफल 6134 इकाई के साथ उन नियंत्रणों में से एक चल रहा है,यह एक FANUC इंटीग्रेटर के साथ जांच करने के लायक है कि क्या 6164 को अपनाया जा सकता है? उत्तर विशिष्ट फर्मवेयर संस्करणों और पैरामीटर संगतता पर निर्भर करता है.
प्रश्न 3: मेरी मशीन विशेष रूप से एन-अक्ष पर एक एसवी401 अलार्म प्रदर्शित करती है। क्या यह इस इकाई के एन-चैनल में एक दोष का संकेत देता है?SV401 एक FANUC तैयार सिग्नल बंद अलार्म है यह संकेत देता है कि सर्वो एम्पलीफायर उस अक्ष पर सीएनसी के तैयार आदेश का जवाब नहीं दे रहा है,जो आउटपुट चैनल से स्वतंत्र कई कारणों से उत्पन्न हो सकता है. एन-चैनल पर आईजीबीटी चरण का संदेह करने से पहले, एम्पलीफायर के लिए 24 वी डीसी नियंत्रण बिजली की आपूर्ति की जांच करें (24 वी का नुकसान सभी या चयनित अक्षों को अक्षम करता है),पुष्टि करें कि पीएमसी से सर्वो सक्रिय संकेत सक्रिय है, और मशीन के सुरक्षा सर्किट द्वारा कोई आपातकालीन बंद स्थिति आयोजित किया जा रहा है सत्यापित करें।तो गलती एन-अक्ष आउटपुट चरण या इसके संबंधित मोटर प्रतिक्रिया पथ के भीतर अधिक संभावना है.
प्रश्न 4: क्या यह इकाई धुरी अक्ष पर कठोर टैपिंग का समर्थन करती है?हाँ, कठोर टैपिंग समर्थित है जब सीएनसी विकल्प सक्षम है और धुरी मोटर एक स्थिति कोडर (या एक संगत एन्कोडर फीडबैक व्यवस्था) से लैस है।βiSVSP इकाइयों पर धुरी चैनल कठोर टैपिंग के लिए आवश्यक गति नियंत्रण से सिंक्रनाइज़ स्थिति नियंत्रण के लिए संक्रमण को संभालता है, बशर्ते कि सीएनसी में स्पिंडल सिंक्रनाइज़ेशन सॉफ्टवेयर विकल्प सक्रिय हो। हार्डवेयर क्षमता एम्पलीफायर में मौजूद हो;सीमित कारक यह है कि क्या खरीदे गए सीएनसी विकल्प सेट में कठोर टैपिंग शामिल है.
Q5: A06B-6164-H311 के लिए कौन सा शीतलन पंखे का प्रतिस्थापन किया जाना चाहिए?मजबूर हवा ठंडा करने वाला पंखा किसी भी βiSVSP मॉड्यूल में सबसे अधिक पहनने वाला घटक है और इसे हर निवारक रखरखाव स्टॉक योजना का हिस्सा होना चाहिए।विशिष्ट प्रशंसक भाग संख्या यूनिट के अंदर स्थापित प्रशंसक के लेबल पर मुद्रित है यह हार्डवेयर संशोधन के बीच भिन्न होता है, इसलिए सबसे अच्छा अभ्यास यह है कि अगले प्रवेश पर प्रशंसक लेबल की तस्वीर लें और विफल होने से पहले सही प्रतिस्थापन का आदेश दें।प्रशंसक की विफलता जल्दी से एक आईपीएम अति ताप अलार्म को ट्रिगर करेगा क्योंकि हवा का प्रवाह विनिर्देश के भीतर आउटपुट चरण जंक्शन तापमान बनाए रखने के लिए आवश्यक सीमा से नीचे गिर जाता है.
