भाग संख्या: A06B-6164-H312 (#H580) ■ परिवार: βi सर्वो/स्पिंडल एकीकृत इकाई ■ मॉडल कोड: biSVSP 20/20/40-11 ■ इंटरफ़ेस: FSSB फाइबर-ऑप्टिक ■ वोल्टेज क्लास: 200V AC इनपुट सीरीज़

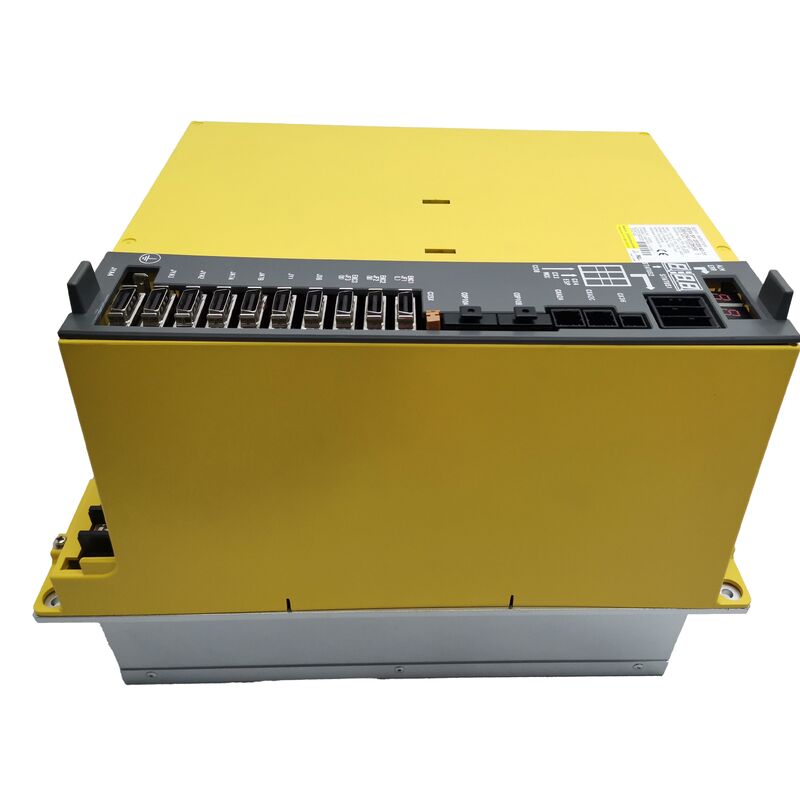

A06B-6164-H312 FANUC के βiSVSP (बीटा आई सर्वो/स्पिंडल) संयुक्त एम्पलीफायर परिवार के निम्न-मध्य शक्ति वर्ग में आता है — एक उत्पाद श्रृंखला जिसे तीन सर्वो ड्राइव चैनलों और एक पूर्ण स्पिंडल एम्पलीफायर को एक ही मॉड्यूल में समेकित करने के लिए डिज़ाइन किया गया है। जहाँ उच्च-रेटेड A06B-6164-H333 15kW स्पिंडल वाली मशीनों को लक्षित करता है, वहीं H312 छोटे-फ्रेम मशीनिंग सेंटर, कॉम्पैक्ट टर्निंग सेल और एंट्री-टू-मिड रेंज सीएनसी प्लेटफॉर्म के लिए उपयुक्त है जो 11kW स्पिंडल मोटर के साथ हल्के-से-मध्यम ड्यूटी सर्वो अक्षों को जोड़ते हैं।
संयुक्त इकाई प्रारूप 6164 श्रृंखला की परिभाषित विशेषता है। एक अलग मल्टी-एक्सिस सर्वो मॉड्यूल के साथ एक अलग स्पिंडल एम्पलीफायर चलाने के बजाय, यह एकल चेसिस एक साथ L, M, और N अक्षों पर तीन सर्वो मोटर्स को फीड करता है, जबकि स्पिंडल को चलाता है — सभी एक मुख्य कनेक्शन, एक डीसी बस और सीएनसी के लिए एक FSSB फाइबर-ऑप्टिक संचार चैनल से। तंग कैबिनेट फुटप्रिंट बाधाओं के भीतर काम करने वाले मशीन निर्माताओं के लिए, यह एकीकरण सीधे स्थान बचाने और इकाई-से-इकाई वायरिंग को कम करने में तब्दील होता है।
संचार विशेष रूप से FANUC के FSSB (Fanuc Serial Servo Bus) फाइबर-ऑप्टिक लिंक के माध्यम से संभाला जाता है, जिससे A06B-6164-H312 FANUC CNC नियंत्रणों की 0i-D/0i-MD पीढ़ी के साथ संगत हो जाता है। यह 6164-H311 (7.5kW स्पिंडल) और 6164-H333 (15kW स्पिंडल) के समान दूसरी पीढ़ी के बीटा श्रृंखला से संबंधित है, जो केवल स्पिंडल आउटपुट पावर क्लास और परिणामी सर्वो चैनल आकार में भिन्न है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A06B-6164-H312 (#H580) |
| इकाई प्रकार | βiSVSP — संयुक्त सर्वो + स्पिंडल |
| मॉडल पदनाम | biSVSP 20/20/40-11 |
| सर्वो चैनलों की संख्या | 3 (L / M / N अक्ष) |
| सर्वो पीक करंट — L अक्ष | 20 A |
| सर्वो पीक करंट — M अक्ष | 20 A |
| सर्वो पीक करंट — N अक्ष | 40 A |
| सर्वो निरंतर करंट — L और M | 6.5 A प्रति अक्ष |
| सर्वो निरंतर करंट — N | 13 A |
| स्पिंडल पावर रेटिंग | 11 kW |
| स्पिंडल आउटपुट करंट | 56 A rms |
| AC इनपुट वोल्टेज | 3-फेज, 200–240 V AC (+10% / -15%), 50/60 Hz |
| AC इनपुट करंट (लगभग) | 52 A rms |
| नियंत्रण बिजली की आपूर्ति | DC 24 V, 1.5 A |
| PWM नियंत्रण विधि | साइन-वेव, HRV2 / HRV3 |
| संचार इंटरफ़ेस | FSSB (Fanuc Serial Servo Bus) फाइबर-ऑप्टिक |
| कूलिंग | बल-वायु (अंतर्निहित पंखा) |
| आवरण | IP20 |
| संगत सीएनसी | FANUC सीरीज 0i-D / 0i-MD / 0i-Mate-D |
FANUC βiSVSP मॉडल कोड में प्रत्येक संख्या का एक विशिष्ट अर्थ है:
bi — बीटा आई श्रृंखला (FSSB संचार का उपयोग करने वाली दूसरी पीढ़ी की बीटा ड्राइव श्रृंखला)
SVSP — सर्वो + स्पिंडल एक ही इकाई में एकीकृत
20 / 20 / 40 — प्रत्येक सर्वो चैनल की पीक करंट रेटिंग: L-अक्ष 20A, M-अक्ष 20A, N-अक्ष 40A। L/M और N के बीच असममित आकार जानबूझकर है — N-अक्ष चैनल को आमतौर पर उच्च-लोड अक्ष को सौंपा जाता है जैसे कि वर्टिकल मशीनिंग सेंटर पर Z-अक्ष, जहाँ कटिंग फोर्स और गुरुत्वाकर्षण मुआवजे की मांग सबसे अधिक होती है।
11 — स्पिंडल एम्पलीफायर क्लास, 11kW निरंतर आउटपुट पर रेटेड।
यह नामकरण परंपरा H312 को H311 (biSVSP 20/20/40-7.5, 7.5kW स्पिंडल) और अधिक शक्तिशाली H333 (biSVSP 40/40/40-15, 15kW स्पिंडल) के बीच उसी 6164 परिवार के भीतर सीधे रखती है — तीनों इकाइयाँ समान तीन-सर्वो-अक्ष वास्तुकला साझा करती हैं लेकिन स्पिंडल आउटपुट क्लास और संबंधित सर्वो चैनल रेटिंग में भिन्न होती हैं।
तीन सर्वो चैनल FANUC के βiS (बीटा आई स्टैंडर्ड) सर्वो मोटर्स के लिए डिज़ाइन किए गए हैं। 6.5A के निरंतर करंट रेटिंग को L और M चैनलों पर और N चैनल पर 13A को देखते हुए, संगत सर्वो मोटर रेंज में शामिल हैं:
βiS 22 फ्रेम और उससे ऊपर के मोटर्स को इस इकाई के L या M चैनलों को नहीं सौंपा जाना चाहिए, क्योंकि उनकी निरंतर करंट आवश्यकताएं 6.5A-रेटेड चैनलों को थर्मल ओवरलोड में धकेल देंगी। N-अक्ष चैनल, अपनी 40A पीक और 13A निरंतर क्षमता के साथ, भारी सर्वो लोड को समायोजित कर सकता है जहाँ ड्यूटी चक्र अनुमति देता है।
11kW स्पिंडल अनुभाग 11kW पावर क्लास में FANUC के βi-सीरीज़ स्पिंडल मोटर्स के लिए उपयुक्त है। संगत स्पिंडल मोटर्स में शामिल हैं:
सभी मोटर-एम्पलीफायर युग्मों की तरह, स्थापना से पहले उपयुक्तता की पुष्टि करने के लिए हमेशा मोटर के नेमप्लेट निरंतर करंट को एम्पलीफायर के 56A आउटपुट के मुकाबले क्रॉस-रेफरेंस करें।
इस भाग संख्या पर शोध करने वाले खरीदार ऐसी लिस्टिंग का सामना कर सकते हैं जो A06B-6164-H312#H580 को तीन-अक्ष इकाई के बजाय दो-अक्ष इकाई (biSVSP 80/80-18) के रूप में वर्णित करती हैं। यह विसंगति कुछ वितरक कैटलॉग में डेटाबेस प्रविष्टि त्रुटियों से उत्पन्न होती प्रतीत होती है। 6164 परिवार के भीतर FANUC H3xx भाग संख्या उप-श्रृंखला लगातार तीन-सर्वो-अक्ष वास्तुकला का पालन करती है — H311, H333, H343, और H364 सभी तीन-अक्ष इकाइयाँ हैं, और H312 भी उसी पैटर्न का अनुसरण करता है। विशिष्ट विद्युत पैरामीटर (20A/20A/40A सर्वो चैनल, 52A इनपुट, 11kW स्पिंडल) तीन-अक्ष biSVSP 20/20/40-11 वर्गीकरण के अनुरूप हैं। खरीदारों को किसी भी क्रॉस-रेफरेंस ऑर्डरिंग से पहले भौतिक इकाई पर लगे लेबल से मॉडल पदनाम की पुष्टि करनी चाहिए।
A06B-6164-H312 FSSB फाइबर-ऑप्टिक बस के माध्यम से सीएनसी के साथ संचार करता है, इसे 0i-D पीढ़ी नियंत्रण प्लेटफार्मों तक सीमित करता है:
इकाई में IPM (इंटेलिजेंट पावर मॉड्यूल) अलार्म डिटेक्शन शामिल है, जो आंतरिक ट्रांजिस्टर जंक्शन तापमान की निगरानी करता है और थर्मल रनवे घटना से पीसीबी क्षति होने से पहले दोषों की रिपोर्ट करता है। HRV2 और HRV3 (हाई रिस्पांस वेक्टर) नियंत्रण मोड समर्थित हैं, जो उच्च-बैंडविड्थ वर्तमान लूप प्रदर्शन को सक्षम करते हैं जो उच्च-त्वरण कंटूरिंग चालों के दौरान निम्नलिखित त्रुटि को कम करता है।
| प्रारूप | संकेतन |
|---|---|
| मानक | A06B-6164-H312 |
| वोल्टेज क्लास प्रत्यय के साथ | A06B-6164-H312#H580 |
| हाइफ़न-मुक्त | A06B6164H312 |
| OCR वेरिएंट (6→G, 1→I) | AO6B-6I64-H3I2 |
| मॉडल कोड | biSVSP 20/20/40-11 |
| आसन्न निम्न-शक्ति इकाई | A06B-6164-H311 (7.5kW स्पिंडल) |
| आसन्न उच्च-शक्ति इकाई | A06B-6164-H333 (15kW स्पिंडल) |
प्रेषण: स्टॉक की गई इकाइयाँ ऑर्डर के 1-2 व्यावसायिक दिनों के भीतर पुष्टि और प्रेषित की जाती हैं। पैकेजिंग में कठोर कार्टन के अंदर घने फोम पैडिंग के साथ एंटी-स्टैटिक सुरक्षा का उपयोग किया जाता है; भारी या अधिक नाजुक इकाइयाँ कस्टम लकड़ी के क्रेट में शिप होती हैं।
वाहक: DHL एक्सप्रेस · FedEx इंटरनेशनल प्रायोरिटी · UPS वर्ल्डवाइड एक्सप्रेस · TNT · EMS — गंतव्य और डिलीवरी की तात्कालिकता के आधार पर वाहक चुना जाता है।
वैश्विक पहुंच: एक्सप्रेस विकल्प 24-48 घंटों के भीतर 220+ देशों में वितरित करते हैं। मानक अंतर्राष्ट्रीय पारगमन 3-7 व्यावसायिक दिन चलता है।
दस्तावेज़ीकरण: प्रत्येक शिपमेंट में एक वाणिज्यिक चालान और विस्तृत पैकिंग सूची शामिल होती है। खरीदार द्वारा आयात शुल्क और गंतव्य-देश के सीमा शुल्क शुल्क देय होते हैं।
Q1: A06B-6164-H312 और A06B-6164-H311 के बीच व्यावहारिक अंतर क्या है?
दोनों 6164 βiSVSP परिवार में तीन-अक्ष सर्वो प्लस स्पिंडल संयुक्त इकाइयाँ हैं, और दोनों समान 20/20/40 सर्वो चैनल आकार का उपयोग करती हैं। एकमात्र अंतर स्पिंडल आउटपुट क्लास है: H311 7.5kW स्पिंडल मोटर का समर्थन करता है, जबकि H312 11kW तक बढ़ जाता है। यदि आपकी मशीन के स्पिंडल मोटर नेमप्लेट पर 8kW और 11kW निरंतर के बीच कुछ भी दिखाई देता है, तो H312 सही चयन है। H311 स्पिंडल के लिए कम आकार का होगा, और अगला कदम — 15kW के साथ H333 — अधिक आकार का और संभवतः लागत के लिए अनावश्यक होगा।
Q2: N-अक्ष चैनल में L और M चैनलों की तुलना में उच्च करंट रेटिंग क्यों है?
biSVSP 20/20/40-11 में असममित सर्वो चैनल आकार जानबूझकर है। इस इकाई का उपयोग करने वाले अधिकांश तीन-अक्ष मशीनिंग केंद्रों पर, N-अक्ष चैनल को Z-अक्ष (ऊर्ध्वाधर यात्रा) को सौंपा जाता है, जो गुरुत्वाकर्षण मुआवजे और स्पिंडल हेड के वजन के कारण उच्च निरंतर करंट मांग वहन करता है। N चैनल पर 40A पीक / 13A निरंतर रेटिंग उस एप्लिकेशन के लिए आवश्यक हेडरूम प्रदान करती है, जबकि L और M चैनल 20A पीक / 6.5A निरंतर पर हल्के-ड्यूटी X और Y अक्षों को पर्याप्त रूप से संभालते हैं।
Q3: क्या A06B-6164-H312 का उपयोग 0i-D के बजाय FANUC 0i-MF नियंत्रण के साथ किया जा सकता है?
0i-MF 0i-D परिवार के समान FSSB फाइबर-ऑप्टिक सर्वो संचार वास्तुकला का उपयोग करता है, इसलिए विद्युत संगतता आम तौर पर बनी रहती है। हालांकि, जब भी एक एम्पलीफायर को मूल रूप से निर्दिष्ट किए गए की तुलना में नई पीढ़ी के नियंत्रण के साथ जोड़ा जाता है, तो सीएनसी पैरामीटर सेटिंग्स — विशेष रूप से सर्वो पैरामीटर आरंभीकरण और स्पिंडल एम्पलीफायर प्रकार पैरामीटर — को सही ढंग से सेट किया जाना चाहिए। कमीशनिंग से पहले उपयोग किए जा रहे 0i-MF फर्मवेयर संस्करण A06B-6164 श्रृंखला एम्पलीफायर का समर्थन करता है या नहीं, इसकी पुष्टि FANUC या एक योग्य इंटीग्रेटर से करें।
Q4: इकाई चालू होती है लेकिन मशीन एक साथ सभी अक्षों पर FSSB संचार त्रुटि दिखाती है। मुझे पहले क्या जांचना चाहिए?
पावर-अप पर एक साथ सभी अक्षों को प्रभावित करने वाला FSSB अलार्म लगभग हमेशा ड्राइव दोष के बजाय फाइबर-ऑप्टिक संचार समस्या की ओर इशारा करता है। सीएनसी ऑप्टिकल इंटरफ़ेस को एम्पलीफायर इकाई से जोड़ने वाली फाइबर-ऑप्टिक केबल के दोनों सिरों की जाँच करें: केबल को भौतिक क्षति, पुश-फिट ऑप्टिकल कनेक्टर्स पर धूल या संदूषण देखें, और पुष्टि करें कि प्रत्येक कनेक्टर पूरी तरह से बैठा हुआ है। एक गंदा या आंशिक रूप से डिस्कनेक्ट किया गया ऑप्टिकल कनेक्टर इस लक्षण का सबसे लगातार कारण है और एम्पलीफायर को छुए बिना हल किया जाता है।
Q5: यदि सर्वो चैनल कार्यात्मक रहते हुए स्पिंडल चैनल विफल हो जाता है तो क्या यह इकाई मरम्मत योग्य है?
हाँ। A06B-6164-H312 की फील्ड मरम्मत FANUC विशेषज्ञ मरम्मत घरों के बीच अच्छी तरह से स्थापित है। क्योंकि स्पिंडल आउटपुट चरण एक अलग IGBT पावर मॉड्यूल का उपयोग करता है, स्पिंडल चैनल की विफलता का मतलब स्वचालित रूप से यह नहीं है कि सर्वो आउटपुट IGBT प्रभावित होते हैं। एक सक्षम मरम्मत सुविधा सभी चार चैनलों का स्वतंत्र रूप से परीक्षण करेगी और केवल विफल पावर स्टेज को प्रतिस्थापित करेगी, जो पूर्ण मॉड्यूल प्रतिस्थापन की तुलना में काफी अधिक लागत प्रभावी है। यदि मशीन डाउनटाइम प्राथमिकता बाधा है, तो एक एक्सचेंज इकाई तेज मार्ग है; यदि लागत प्राथमिक विचार है, तो मरम्मत एक बेहतर विकल्प है — बशर्ते आपके पास एक सत्यापित अच्छी इकाई उपलब्ध हो जिसे दोषपूर्ण मॉड्यूल की मरम्मत करते समय मशीन को सेवा में वापस लाने के लिए लौटाया जा सके।
