नई 1PCS HC-SFE152K MITSUBISHI सर्वो मोटर HCSFE152K

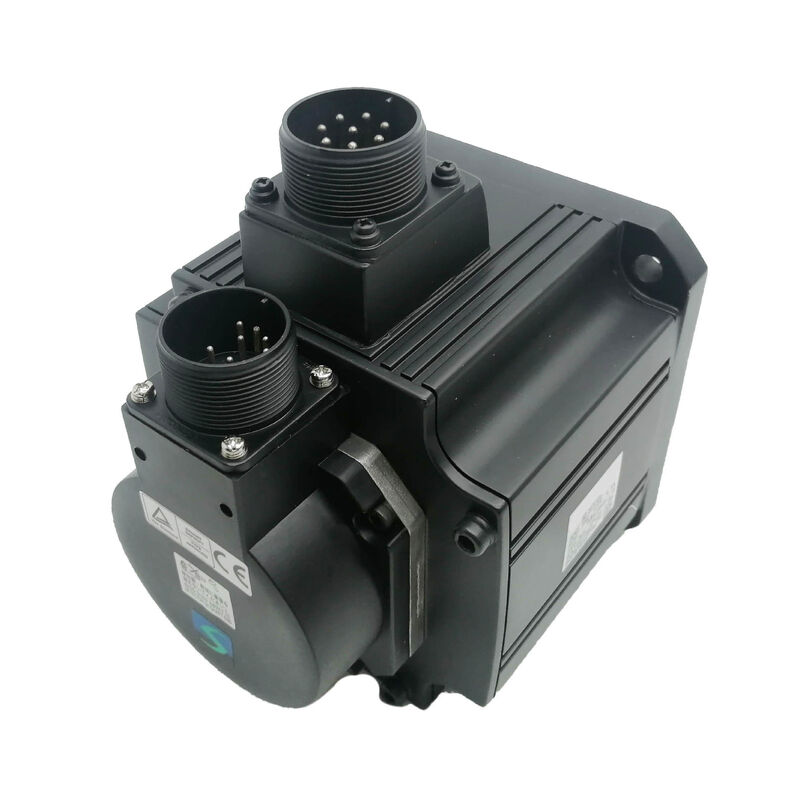

मित्सुबिशी HC-SFE152K | MELSERVO-J2S सीरीज AC सर्वो मोटर — 1.5 kW, 17-बिट एब्सोल्यूट, कीड शाफ्ट, IP65

पार्ट नंबर: HC-SFE152K (HC-SFS152K के रूप में भी संदर्भित)

ब्रांड: मित्सुबिशी इलेक्ट्रिक

सीरीज: MELSERVO-J2S — HC-SF टाइप

स्थिति: निर्माता द्वारा बंद कर दिया गया — नवीनीकृत और अधिशेष स्टॉक उपलब्ध

स्थिति: नवीनीकृत / एक्सचेंज / अधिशेष

अवलोकन

मित्सुबिशी HC-SFE152Kमित्सुबिशी इलेक्ट्रिक की MELSERVO-J2S सीरीज का 1.5 kW AC ब्रशलेस सर्वो मोटर है — विशेष रूप से HC-SF मध्यम-जड़त्व, मध्यम-शक्ति मोटर परिवार।2,000 RPM पर 7.16 Nm का रेटेड टॉर्क, 21.6 Nm का पीक टॉर्क, और प्रति क्रांति 131,072 काउंट प्रदान करने वाला 17-बिट एब्सोल्यूट एनकोडर के साथ, यह मोटर फीड एक्सिस और पोजिशनिंग कार्य के लिए डिज़ाइन किया गया था जहाँ निरंतर टॉर्क सटीकता, सटीक एब्सोल्यूट फीडबैक, और औद्योगिक वातावरण में दीर्घकालिक विश्वसनीयता सभी गैर-परक्राम्य आवश्यकताएं हैं।

HC-SFE152K में एक कीड स्ट्रेट शाफ्ट, बिल्ट-इन ऑयल सील, और IP65 इनग्रेस प्रोटेक्शन है — एक कॉन्फ़िगरेशन जो मशीन टूल और प्रोडक्शन ऑटोमेशन अनुप्रयोगों की यांत्रिक कपलिंग, शाफ्ट सीलिंग, और पर्यावरणीय सुरक्षा आवश्यकताओं को कवर करता है जिसके लिए MELSERVO-J2S सीरीज बनाई गई थी। यह 200VAC क्लास सप्लाई से संचालित होता है, रेटेड लोड पर 9A खींचता है और 27A की अधिकतम करंट क्षमता के साथ, और 130 × 130 मिमी फ्लैंज पर माउंट होता है।

मित्सुबिशी ने तब से इस मॉडल को बंद कर दिया है। J2S प्लेटफॉर्म को बाद की MELSERVO पीढ़ियों द्वारा प्रतिस्थापित किया गया है, लेकिन J2S-सुसज्जित मशीनों का एक बड़ा स्थापित आधार दुनिया भर में विनिर्माण सुविधाओं में सक्रिय है — और कई ऑपरेशनों के लिए एक विश्वसनीय HC-SFE152K प्रतिस्थापन खोजना एक व्यावहारिक और चल रही रखरखाव आवश्यकता बनी हुई है।

मुख्य विनिर्देश

पैरामीटर

मित्सुबिशी ने HC-SF मोटर प्रकार को मध्यम से भारी यांत्रिक लोड के जड़त्व विशेषताओं से मेल खाने के लिए डिज़ाइन किया — मध्यम आकार के मशीन टूल्स, मल्टी-एक्सिस मशीनिंग सेंटर, और संचालित कैरिज, बॉलस्क्रू-समर्थित टेबल, या रोटरी इंडेक्सिंग मैकेनिज्म वाले ऑटोमेशन उपकरण में दिखाई देने वाला एक्सिस जड़त्व जो वास्तविक द्रव्यमान ले जाते हैं।

0.00200 kg·m² रोटर जड़त्व वह आंकड़ा है जो इस मोटर के लोड-मैचिंग व्यवहार को परिभाषित करता है। जब परावर्तित लोड जड़त्व मोटर के अपने जड़त्व का एक उचित गुणक होता है — आमतौर पर आवेदन के आधार पर 5:1 या 10:1 अनुपात के भीतर — सर्वो सिस्टम आक्रामक गेन ट्यूनिंग के बिना स्थिर, अच्छी तरह से डंप किए गए प्रतिक्रिया के साथ अपने वेग और स्थिति लूप को बंद कर सकता है।

HC-SF जड़त्व सीमा में बैठता है जहाँ कई व्यावहारिक मशीन टूल एक्सिस कॉन्फ़िगरेशन स्वाभाविक रूप से आते हैं, यही कारण है कि इसे उन एक्सिस के साथ जोड़ा गया था।

1,500 RPM रेटेड गति पर अधिकतम 3,000 RPM के साथ, मोटर विशिष्ट कटिंग फीडरेट रेंज और तेज ट्रैवर्स दरों दोनों को कवर करता है जो गैर-कटिंग चक्र समय को कम करते हैं।

21.6 Nm पीक टॉर्क — निरंतर रेटेड टॉर्क का तीन गुना — तेजी से एक्सिस पोजिशनिंग के लिए आवश्यक त्वरण हेडरुम प्रदान करता है, बिना किसी बड़े मोटर की आवश्यकता के जो अपने निरंतर थर्मल सीमा से काफी नीचे चल रहा हो।

17-बिट एब्सोल्यूट एनकोडर — कोई होमिंग नहीं, कोई बैटरी निर्भरता नहीं

बिल्ट-इन 17-बिट एनकोडर प्रति शाफ्ट क्रांति 131,072 अद्वितीय स्थितियों को हल करता है और सीधे एनकोडर हार्डवेयर में एब्सोल्यूट स्थिति डेटा संग्रहीत करता है। स्टार्टअप पर, MR-J2S ड्राइव को एक्सिस को पहले संदर्भ बिंदु पर यात्रा करने की आवश्यकता के बिना वर्तमान शाफ्ट स्थिति पढ़ता है।

एक मल्टी-एक्सिस मशीन पर, इसका मतलब है कि नियंत्रण प्रणाली को पावर-अप पर तुरंत हर J2S-सुसज्जित एक्सिस की पूर्ण स्थिति ज्ञान होता है — कोई भी गति कमांड किए जाने से पहले।

उत्पादन वातावरण में, यह जितना दिखाई देता है उससे अधिक मायने रखता है। होमिंग चक्रों में समय लगता है — समय जो शिफ्ट, नियोजित रखरखाव विंडो, ई-स्टॉप रिकवरी इवेंट, और किसी भी पावर इंटरप्शन जो एक सक्रिय चक्र को बाधित करता है, में जमा होता है।

हर स्टार्टअप अनुक्रम से होमिंग को खत्म करना इंक्रीमेंटल एनकोडर सिस्टम की तुलना में एक वास्तविक परिचालन लाभ है, खासकर उच्च उत्पादन मात्रा वाली मशीनों पर जहां गैर-कटिंग समय का हर मिनट मापने योग्य लागत रखता है।

17-बिट रिज़ॉल्यूशन कम शाफ्ट गति पर महीन वेग ग्रैन्युलैरिटी का भी समर्थन करता है, जो धीमी फीडरेट पर सुचारू गति प्रोफाइल में योगदान देता है — फिनिशिंग पास, कंटूर इंटरपोलेशन, और किसी भी ऑपरेशन के लिए प्रासंगिक है जहाँ कम गति पर वेग रिपल सतह की गुणवत्ता या आयामी सटीकता को प्रभावित करता है।

कीड शाफ्ट और ऑयल सील

कीड स्ट्रेट शाफ्ट संचालित घटक — कपलिंग हब, पुली, या गियरबॉक्स इनपुट — से एक सकारात्मक यांत्रिक कनेक्शन प्रदान करता है जो टॉर्क परिमाण, शॉक लोडिंग, या दिशा उलट के बावजूद शाफ्ट के सापेक्ष घूम नहीं सकता है।

1.5 kW एक्सिस मोटर के लिए जो 21.6 Nm तक पीक टॉर्क विकसित करता है, की वैकल्पिक इंजीनियरिंग नहीं है — यह किसी भी कपलिंग व्यवस्था के लिए उपयुक्त विनिर्देश है जहाँ प्रेषित टॉर्क और गतिशील लोड प्रोफाइल क्लैंपिंग बल अकेले मोटर के सेवा जीवन पर मज़बूती से प्रबंधित करने से अधिक हो जाते हैं।

बिल्ट-इन ऑयल सील शाफ्ट बेयरिंग को हवा में कूलेंट मिस्ट, महीन धात्विक कणों, और सामान्य संदूषण से बचाता है जो ऑपरेशन में मशीन टूल के एक्सिस ड्राइव एंड पर मौजूद होते हैं।

पुराने मोटरों पर सील की स्थिति एक सार्थक निरीक्षण मद है — एक कठोर या घिसी हुई शाफ्ट सील संदूषण को IP65 हाउसिंग सुरक्षा को बायपास करने और फ्रंट बेयरिंग तक पहुंचने की अनुमति देती है, जहाँ कोई स्पष्ट लक्षण दिखाई देने से पहले धीमी गिरावट शुरू होती है।

यह गीले कटिंग वातावरण में विस्तारित सेवा इतिहास वाले HC-SF मोटरों पर मिलने वाली सबसे आम चीजों में से एक है।

उत्पादन संदर्भ में IP65

IP65 मोटर बॉडी को सभी धूल प्रवेश के खिलाफ सील करता है और किसी भी कोण से निर्देशित कम दबाव वाले पानी के जेट से सुरक्षा प्रदान करता है।

एक सीएनसी मशीन टूल पर, यह नियमित कूलेंट एक्सपोजर को कवर करता है — कटिंग ऑपरेशन से छींटे, कटिंग ज़ोन में हवा में मिस्ट, वर्कपीस लोडिंग के दौरान आकस्मिक द्रव संपर्क, और किसी भी सक्रिय रूप से ठंडे मशीनिंग प्रक्रिया के आसपास होने वाला सामान्य द्रव प्रवासन।

HC-SF परिवार को डूबे हुए या उच्च दबाव वाले कूलेंट जेट वातावरण के लिए डिज़ाइन नहीं किया गया था — उन स्थितियों वाले अनुप्रयोगों के लिए IP67 या उच्च रेटिंग की आवश्यकता होती है।

सीएनसी मशीन टूल एक्सिस पदों के विशाल बहुमत के लिए, IP65 उपयुक्त विनिर्देश है और J2S प्लेटफॉर्म के लंबे सेवा इतिहास में पर्याप्त साबित हुआ है।

MELSERVO-J2S ड्राइव संगतता

HC-SFE152K को मित्सुबिशी के MR-J2S सीरीज सर्वो एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन किया गया है। MR-J2S ड्राइव HC-SF मोटर प्रकार और 17-बिट एब्सोल्यूट एनकोडर प्रोटोकॉल का मूल रूप से समर्थन करता है। इस मोटर वर्ग के लिए सही एम्पलीफायर MR-J2S-200A है — मोटर के 1.5 kW आउटपुट और 9A रेटेड / 27A पीक करंट आवश्यकताओं के लिए आकार का।

MR-J2S प्लेटफॉर्म मल्टी-एक्सिस समन्वित प्रणालियों के लिए SSCNET हाई-स्पीड फाइबर-ऑप्टिक नेटवर्क संचार और स्टैंडअलोन अनुप्रयोगों के लिए एनालॉग/पल्स-ट्रेन कमांड इनपुट दोनों का समर्थन करता है। एक्सिस संचालित होने से पहले सर्वो एम्पलीफायर पैरामीटर को HC-SF152 मोटर विनिर्देश से मेल खाने के लिए सेट किया जाना चाहिए।

किसी भी मशीन पर मोटर प्रतिस्थापन के बाद सेवा में लौटने पर, पैरामीटर अखंडता की पुष्टि करना — विशेष रूप से मोटर प्रकार कोड, एनकोडर प्रकार, और रेटेड करंट — लोड के तहत एक्सिस चलाने से पहले सही कमीशनिंग कदम है।

उन सुविधाओं के लिए जो मोटर प्रतिस्थापन के साथ J2S-से-J4 या J2S-से-J5 ड्राइव अपग्रेड पर विचार कर रही हैं, ध्यान दें कि क्रॉस-जेनरेशन मोटर संगतता के लिए विशिष्ट एम्पलीफायर कॉन्फ़िगरेशन की आवश्यकता होती है और इसे कार्यान्वयन से पहले मित्सुबिशी एप्लिकेशन समर्थन के साथ सत्यापित किया जाना चाहिए।

बंद स्थिति और सोर्सिंग

HC-SFE152K का निर्माण अब नहीं होता है। सभी बंद MELSERVO घटकों की तरह, व्यावहारिक सोर्सिंग विकल्प विशेषज्ञ सर्वो मोटर मरम्मत सुविधाओं से नवीनीकृत मूल, सत्यापित अधिशेष नए-पुराने स्टॉक इकाइयां, और एक्सचेंज प्रोग्राम हैं।

J2S प्लेटफॉर्म की उम्र को देखते हुए, नवीनीकरण की गुणवत्ता आपूर्तिकर्ताओं के बीच भिन्न होती है — एक मोटर के बीच का अंतर जिसमें बेयरिंग को बदला गया है और लोड के तहत चलाया गया है, और एक जिसे केवल साफ और पुन: पैक किया गया है, बाहर से दिखाई नहीं देता है।

महत्वपूर्ण उत्पादन एक्सिस के लिए, सबसे बचाव योग्य खरीद दृष्टिकोण एक आपूर्तिकर्ता है जो प्रलेखित परीक्षण परिणाम प्रदान कर सकता है जिसमें वाइंडिंग प्रतिरोध, इन्सुलेशन प्रतिरोध, एनकोडर आउटपुट अखंडता, और एक नो-लोड रन-अप शामिल है — एक मौखिक आश्वासन और एक दृश्य निरीक्षण नहीं। इस उम्र के मोटर पर, वे परीक्षण एक विश्वसनीय मरम्मत और छह महीने बाद एक अनियोजित विफलता के बीच का अंतर हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: HC-SFE152K के साथ कौन सा सर्वो एम्पलीफायर संगत है?

HC-SFE152K को मित्सुबिशी MR-J2S सीरीज सर्वो एम्पलीफायरों के साथ उपयोग के लिए डिज़ाइन किया गया है। MR-J2S-200A इस मोटर के 1.5 kW आउटपुट और करंट रेटिंग के लिए सही एम्पलीफायर है।

एक्सिस संचालित होने से पहले ड्राइव को HC-SF152 के लिए सही मोटर प्रकार कोड के साथ पैरामीटराइज़ किया जाना चाहिए। गलत कॉन्फ़िगर किए गए मोटर प्रकार पैरामीटर का उपयोग वेग लूप अस्थिरता या ड्राइव दोष उत्पन्न करता है और इसे लोड परीक्षण से पहले हल किया जाना चाहिए।

Q2: मोटर बंद कर दिया गया है — क्या एक नया मित्सुबिशी सर्वो मोटर एक व्यवहार्य प्रत्यक्ष प्रतिस्थापन है?

महत्वपूर्ण इंजीनियरिंग कार्य के बिना नहीं। मित्सुबिशी की वर्तमान HG-SR या HG-MR सीरीज मोटर टॉर्क वर्ग से मेल खा सकती हैं, लेकिन फ्लैंज आयाम, शाफ्ट ज्यामिति, कनेक्टर पिनआउट, एनकोडर प्रोटोकॉल, और ड्राइव संगतता सभी J2S और वर्तमान J4/J5 पीढ़ियों के बीच भिन्न होते हैं।

एक क्रॉस-जेनरेशन प्रतिस्थापन के लिए यांत्रिक पुनर्मूल्यांकन, नई केबलिंग, और मोटर के साथ ड्राइव अपग्रेड की आवश्यकता होती है।

एक समान रखरखाव प्रतिस्थापन के लिए, मौजूदा MR-J2S एम्पलीफायर के साथ एक नवीनीकृत HC-SFE152K को सोर्स करना कम जोखिम वाला मार्ग बना हुआ है जब तक कि पूर्ण सिस्टम अपग्रेड की योजना न हो।

Q3: इंक्रीमेंटल एनकोडर की तुलना में 17-बिट एब्सोल्यूट एनकोडर क्या प्रदान करता है?

एक 17-बिट एब्सोल्यूट एनकोडर प्रति क्रांति 131,072 बिंदुओं पर शाफ्ट स्थिति को भौतिक रूप से संग्रहीत करता है और बैटरी के बिना उस डेटा को बनाए रखता है।

पावर-अप पर, ड्राइव तुरंत एब्सोल्यूट स्थिति पढ़ता है — कोई होमिंग चक्र आवश्यक नहीं है। एक इंक्रीमेंटल एनकोडर पावर-डाउन पर स्थिति संदर्भ खो देता है और हर बार मशीन के पुनरारंभ होने पर एक होमिंग अनुक्रम की आवश्यकता होती है।

उत्पादन मशीनों के लिए जिनमें कई दैनिक स्टार्टअप या लगातार ई-स्टॉप इवेंट होते हैं, होमिंग को खत्म करने से बचाया गया समय मशीन के संचालन जीवन पर एक सार्थक उत्पादकता लाभ में जमा हो जाता है।

Q4: पीक टॉर्क (21.6 Nm) रेटेड टॉर्क (7.16 Nm) से इतना अधिक क्यों है?

रेटेड टॉर्क वह निरंतर आउटपुट है जिसे मोटर अपनी थर्मल सीमाओं के भीतर अनिश्चित काल तक बनाए रखता है। पीक टॉर्क त्वरण के लिए उपलब्ध अल्पकालिक अधिकतम है — आमतौर पर तेजी से एक्सिस चाल के दौरान सेकंड के अंशों के लिए।

3:1 पीक-टू-रेटेड अनुपात इस वर्ग के सर्वो मोटरों के लिए विशिष्ट है और तेजी से पोजिशनिंग चक्रों के लिए आवश्यक त्वरण हेडरुम प्रदान करता है, बिना किसी बड़े मोटर की आवश्यकता के जो निरंतर चलने वाले लोड के लिए थर्मल रूप से ओवरसाइज़्ड होगा।

Q5: सेवा में लौटने से पहले एक प्रयुक्त HC-SFE152K पर क्या निरीक्षण किया जाना चाहिए?

सभी चरणों में संतुलन के लिए तीन-चरण वाइंडिंग प्रतिरोध को मापें और पृथ्वी के लिए इन्सुलेशन प्रतिरोध की जांच करें — दोनों वाइंडिंग स्थिति स्थापित करते हैं। बेयरिंग महसूस करने का आकलन करने के लिए हाथ से शाफ्ट घुमाएं; खुरदरापन या खिंचाव पहनने का संकेत देता है। होंठ पर सख्त होने या फटने के लिए ऑयल सील का निरीक्षण करें।

एनकोडर कनेक्टर और केबल निकास को क्षतिग्रस्त और जंग से मुक्त सत्यापित करें। एब्सोल्यूट स्थिति सिग्नल के स्थिर आउटपुट की पुष्टि करने के लिए पावर लागू करें और हटा दें। बेंच रन-अप से रेटेड गति तक एनकोडर सिग्नल निगरानी के साथ उत्पादन एक्सिस पर किसी भी इकाई को स्थापित करने से पहले सही अंतिम सत्यापन है।
