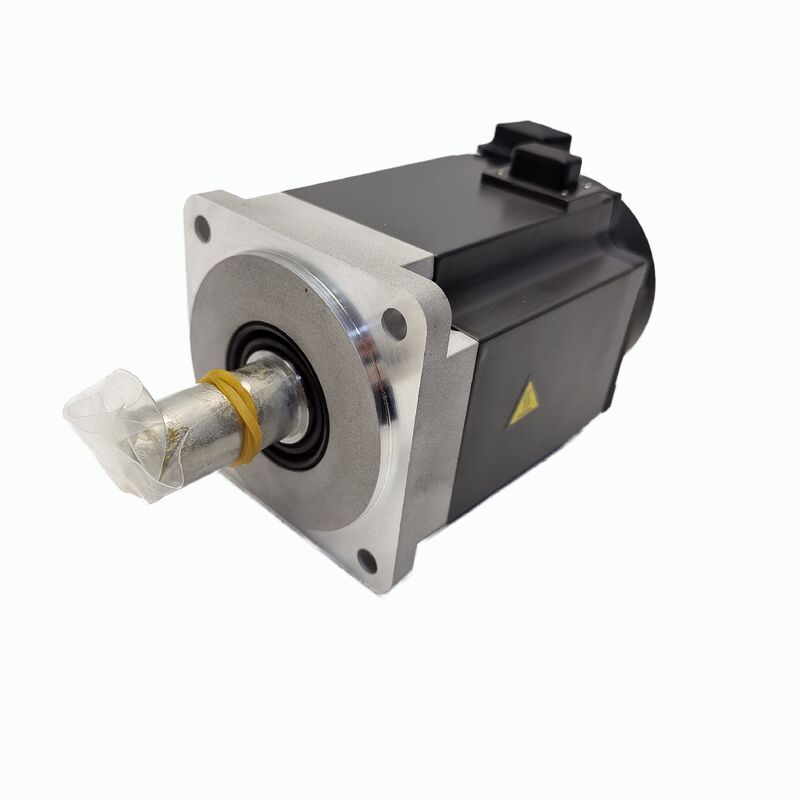

नई मित्सुबिशी सर्वो मोटर HF-KE23W1-S100 HFKE23W1S100

200W, कुंजी शाफ्ट, 24V ब्रेक, IP55 सुरक्षा

Mitsubishi HF-KE23W1-S100 Mitsubishi Electric की HF-KE श्रृंखला से एक 200W AC सर्वो मोटर है - एक कॉम्पैक्ट,कम जड़ता वाले मोटर परिवार को छोटे पदचिह्न वाले स्वचालन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें सटीक स्थिति की आवश्यकता होती है, तेजी से गतिशील प्रतिक्रिया, और सीमित स्थापना स्थानों में विश्वसनीय ब्रेकिंग।

०.६४ एनएम निरंतर टोक़ के साथ १.९ एनएम स्टैण्ड टोक़ की क्षमता के साथ, ३००० आरपीएम पर १११ वी तीन चरण आपूर्ति से काम करने के लिए, और आईपी५५ मानकों के अनुसार संरक्षित,यह मोटर औद्योगिक मशीनरी में हल्के से मध्यम अक्ष ड्राइव के लिए आदर्श है, पैकेजिंग उपकरण, और सामान्य प्रयोजन स्वचालन कोशिकाएं।

एचएफ-केई श्रृंखला मित्सुबिशी की एचएफ सर्वो मोटर रेंज के कॉम्पैक्ट अंत का प्रतिनिधित्व करती है, जिसमें 200W एचएफ-केई 23 डब्ल्यू 1-एस 100 शक्ति और आकार का इष्टतम संतुलन प्रदान करता है।यह मोटर पोजिशनिंग तंत्र को चलाने के लिए पर्याप्त टोक़ प्रदान करता है, रोटरी इंडेक्सिंग फिक्स्चर और कन्वेयर टेन्सनिंग ड्राइव जबकि कॉम्पैक्ट ऑटोमेशन उपकरण के लिए उपयुक्त एक छोटे पदचिह्न को बनाए रखते हैं।

स्टॉल और निरंतर टोक़ के बीच 3:1 अनुपात उत्कृष्ट त्वरण क्षमता प्रदान करता है,इस मोटर को उच्च चक्र स्थिति अनुप्रयोगों के लिए आदर्श बना रहा है जहां तेजी से त्वरण और विलंब महत्वपूर्ण हैंकम जड़ता वाले रोटर डिजाइन से सर्वो ड्राइव कमांडों पर त्वरित प्रतिक्रिया सुनिश्चित होती है, जिसके परिणामस्वरूप तंग स्थिति अंत बिंदु और तेजी से बसने के समय होते हैं।

स्प्रिंग-प्रभावित, विद्युत रूप से जारी 24V डीसी होल्डिंग ब्रेक बिजली की हानि या आपातकालीन स्टॉप के दौरान विफलता-सुरक्षित स्थिति होल्डिंग प्रदान करता है।ब्रेक स्वचालित रूप से शाफ्ट को लॉक करने के लिए संलग्न करता है, ऊर्ध्वाधर धुरी या गुरुत्वाकर्षण भारित तंत्र में अनियंत्रित आंदोलन को रोकता है।

24 वी डीसी ब्रेक आपूर्ति मानक स्वचालन नियंत्रण कैबिनेट पावर रेल के साथ निर्बाध रूप से एकीकृत,जबकि उचित ब्रेक सर्किट इंटरलॉकिंग ड्राइव सक्षम संकेतों के साथ ब्रेक रिलीज़ का समन्वय करके सुरक्षित संचालन सुनिश्चित करता है.

कुंजी वाली सीधी शाफ्ट मोटर और संचालित घटकों के बीच सकारात्मक यांत्रिक संबंध प्रदान करती है, कुंजी और युग्मन क्लैंपिंग बल दोनों के माध्यम से टोक़ प्रेषित करती है।इस डिजाइन को झटका भार और लगातार दिशा उलट के तहत रोटेशनल फिसलने के जोखिम को समाप्त करता है, उच्च चक्र अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

IP55 सुरक्षा पूर्ण धूल संरक्षण और किसी भी दिशा से पानी के जेट के प्रतिरोध को कम दबाव में सुनिश्चित करती है।यह रेटिंग पैकेजिंग हॉल सहित स्वच्छ औद्योगिक वातावरण के लिए मोटर उपयुक्त बनाता है, असेंबली लाइनें, और बंद ऑटोमेशन सेल जहां आकस्मिक छिड़काव और वायुजनित संदूषण हो सकता है।

विशेष रूप से मित्सुबिशी एमआर-ई श्रृंखला के सर्वो एम्पलीफायरों (एमआर-ई-20ए या एमआर-ई-20एजी मॉडल) के साथ उपयोग के लिए डिज़ाइन किया गया, यह मोटर मित्सुबिशी के सर्वो नियंत्रण पारिस्थितिकी तंत्र के साथ निर्बाध रूप से एकीकृत होता है।एमआर-ई एम्पलीफायर एनालॉग वोल्टेज कमांड और पल्स-ट्रेन स्थिति कमांड इंटरफेस दोनों का समर्थन करते हैं, विभिन्न नियंत्रण प्रणाली वास्तुकलाओं को समायोजित करता है।
