| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | MITSUBISHI |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | एचएफ-केई13डब्लू1-एस100 |

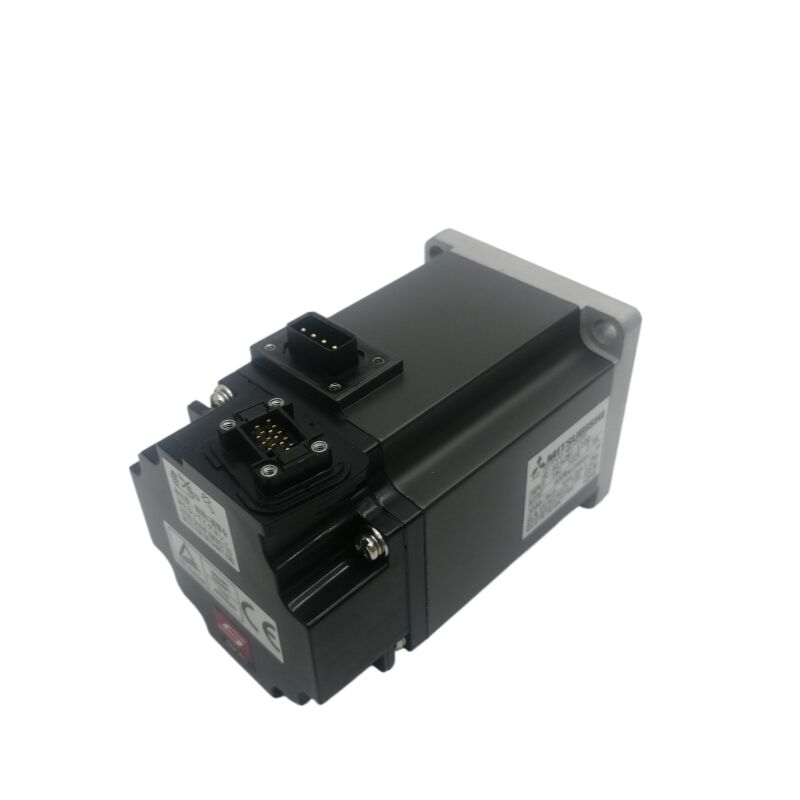

मित्सुबिशी HF-KE13W1-S100 एक कॉम्पैक्ट एसी सर्वो मोटर है जिसे हल्के-ड्यूटी स्वचालन प्रणालियों में सटीक गति नियंत्रण के लिए डिज़ाइन किया गया है। HF श्रृंखला के हिस्से के रूप में, इसे छोटी क्षमता वाले सर्वो अनुप्रयोगों के लिए रखा गया है जहाँ स्थिर गति नियंत्रण, उत्तरदायी त्वरण और विश्वसनीय स्थिति निर्धारण उच्च-आउटपुट शक्ति की तुलना में अधिक महत्वपूर्ण हैं।
3-चरण डिज़ाइन, 0.1 kW आउटपुट और 3000 आरपीएम रेटेड गति के साथ, यह मॉडल कॉम्पैक्ट अक्षों के लिए अच्छी तरह से अनुकूल है जो फीडर, इंडेक्सिंग यूनिट, ट्रांसफर मैकेनिज्म, पैकेजिंग उपकरण और अन्य छोटी मशीन गतियों में उपयोग किए जाते हैं, जिन्हें सीमित स्थापना स्थान में दोहराने योग्य प्रदर्शन की आवश्यकता होती है।
व्यावहारिक उपयोग में, HF-KE13W1-S100 सर्वो मोटर का वह प्रकार है जिसे आमतौर पर मौजूदा मित्सुबिशी गति प्रणालियों के लिए चुना जाता है जहाँ आयामी फिट, अनुमानित नियंत्रण व्यवहार और सीधी प्रतिस्थापन महत्वपूर्ण होते हैं।
यह एक पुरानी मित्सुबिशी सर्वो पीढ़ी से संबंधित है और इसे आम तौर पर एक विरासत मॉडल परिवार के रूप में माना जाता है, जो इसे मशीन रखरखाव, स्पेयर-पार्ट्स समर्थन और पहले से ही पुराने MELSERVO प्लेटफार्मों पर निर्मित स्थापित उपकरणों पर रेट्रोफिट कार्य के लिए विशेष रूप से प्रासंगिक बनाता है।
शून्य से डिजाइन करने के बजाय स्थापित उपकरणों को बनाए रखने वाले उपयोगकर्ताओं के लिए, जब मशीन वास्तुकला को बरकरार रखने को प्राथमिकता दी जाती है तो यह मोटर एक समझदार विकल्प बनी हुई है।
यह एक स्टैंड-अलोन मोटर के बजाय संबंधित सर्वो एम्पलीफायर के साथ संचालित करने के लिए अभिप्रेत है, और वह सिस्टम-स्तरीय जोड़ीकरण उस चीज़ का हिस्सा है जो मित्सुबिशी सर्वो अक्षों को उनकी नियंत्रण सटीकता और गतिशील प्रतिक्रिया प्रदान करता है।
दूसरे शब्दों में, यह केवल घुमाव के लिए एक मोटर नहीं है - यह बंद-लूप औद्योगिक स्थिति निर्धारण के लिए अभिप्रेत एक गति घटक है।
| आइटम | डेटा |
|---|---|
| उत्पाद प्रकार | एसी सर्वो मोटर |
| ब्रांड | मित्सुबिशी |
| श्रृंखला | HF श्रृंखला |
| चरण | 3-चरण |
| रेटेड आउटपुट | 0.1 kW |
| रेटेड गति | 3000 आरपीएम |
| उत्पाद स्थिति | निर्माता द्वारा बंद |
| विशिष्ट उपयोग | छोटी क्षमता वाला सटीक गति नियंत्रण |
HF-KE13W1-S100 को सामान्य मोटर ड्यूटी के बजाय नियंत्रित गति कार्यों के लिए एक कॉम्पैक्ट सर्वो समाधान के रूप में सबसे अच्छा समझा जाता है। कई मशीनों में, इस आकार की सीमा में एक सर्वो मोटर का चयन छोटी-स्ट्रोक स्थिति निर्धारण, हल्के स्थानांतरण आंदोलन, इंडेक्सिंग और समय-संवेदनशील अक्ष नियंत्रण को संभालने के लिए किया जाता है।
यहीं पर 100 W वर्ग की सर्वो मोटर उपयोगी हो जाती है: यह स्वचालन कार्य के लिए आवश्यक नियंत्रित प्रतिक्रिया प्रदान करती है, बिना बड़े ड्राइव पैकेज के आकार और जड़ता को पेश किए।
HF-KE परिवार को मित्सुबिशी माइग्रेशन दस्तावेज़ीकरण में कम-जड़ता, छोटी क्षमता वाली मोटरों के तहत समूहीकृत किया गया है, जो उन अनुप्रयोगों के प्रकार के साथ संरेखित होता है जिनके लिए इस मॉडल का आमतौर पर उपयोग किया जाता है।
इंजीनियरिंग दृष्टिकोण से, इस मॉडल का मूल्य केवल इसके मूल शक्ति रेटिंग में नहीं है। यह इस बात में भी है कि यह ज्ञात मित्सुबिशी सर्वो वातावरण में कितनी आसानी से फिट बैठता है। रखरखाव टीमों के लिए, इसका मतलब कम पुन: डिज़ाइन जोखिम है।
उपकरण मालिकों के लिए, यह अक्सर उत्पादन को बहाल करने का एक अधिक कुशल मार्ग होता है जब एक पुरानी मशीन को पूर्ण नियंत्रण-प्रणाली रूपांतरण के बजाय एक संगत मोटर की आवश्यकता होती है। मित्सुबिशी के माइग्रेशन दस्तावेज़ीकरण से यह भी पता चलता है कि इस पीढ़ी से दूर जाने वाले उपयोगकर्ताओं को बाद की HF-KN और HG-KN मोटर परिवारों की ओर निर्देशित किया गया था, जो सेवा और प्रतिस्थापन चैनलों में अभी भी प्रासंगिक एक विरासत मोटर के रूप में इसकी स्थिति को मजबूत करता है।
छोटी स्वचालन अक्षों को अक्सर तेज स्टार्ट-स्टॉप व्यवहार, नियंत्रित स्थिति निर्धारण और दोहराए गए चक्रों पर स्थिर प्रदर्शन की आवश्यकता होती है। HF-KE13W1-S100 जैसी मोटर इन स्थितियों के लिए उपयुक्त है क्योंकि यह सामान्य-उद्देश्य प्रेरण मोटर श्रेणी के बजाय कम-जड़ता, छोटी क्षमता वाली सर्वो वर्ग में आती है।
यह उन अनुप्रयोगों में मायने रखता है जहाँ गति प्रोफ़ाइल मशीन समय, उत्पाद रिक्ति, या दोहराए जाने वाले हैंडलिंग सटीकता से निकटता से जुड़ी होती है।
एक और व्यावहारिक लाभ स्थापित मित्सुबिशी प्रणालियों में इसकी प्रासंगिकता है।
जब किसी मशीन को पहले से ही एक पुरानी MR-E श्रृंखला सर्वो प्लेटफॉर्म के आसपास डिज़ाइन किया गया हो, तो अनावश्यक यांत्रिक या विद्युत परिवर्तनों से बचने के लिए अक्सर एक मिलान मोटर वर्ग को प्राथमिकता दी जाती है।
MR-E प्लेटफॉर्म के लिए मित्सुबिशी दस्तावेज़ीकरण स्पष्ट रूप से समर्थित सर्वो मोटर श्रृंखलाओं के भीतर HF-KE मोटरों को सूचीबद्ध करता है, जो यह समझाने में मदद करता है कि यह मॉडल बंद होने के बाद भी प्रतिस्थापन और सेवा मांग में क्यों दिखाई देता रहता है।
अन्य औद्योगिक सर्वो मोटरों की तरह, सही स्थापना नामप्लेट विनिर्देशों जितनी ही महत्वपूर्ण है।
मोटर को वायरिंग से पहले लगाया जाना चाहिए, ठीक से ग्राउंड किया जाना चाहिए, और सही सर्वो एम्पलीफायर और टर्मिनल व्यवस्था के माध्यम से जोड़ा जाना चाहिए। मित्सुबिशी के सुरक्षा निर्देश केबल, शाफ्ट या एनकोडर द्वारा मोटर को ले जाने और स्थापना पूरी होने से पहले मोटर को तार करने के खिलाफ भी चेतावनी देते हैं।
ये वास्तविक क्षेत्र कार्य में मानक लेकिन महत्वपूर्ण बिंदु हैं, खासकर मरम्मत या प्रतिस्थापन नौकरियों के दौरान जहाँ जल्दबाजी में स्थापना अक्सर टालने योग्य विफलताओं का कारण बनती है।
यह भी ध्यान देने योग्य है कि यह मोटर एक सर्वो प्रणाली का हिस्सा है, न कि डायरेक्ट-टू-मेन्स मोटर पैकेज।
संबंधित ड्राइव प्लेटफॉर्म को नियंत्रण बाड़े में स्थापित करने के लिए डिज़ाइन किया गया है, और वायरिंग विधि, ग्राउंडिंग अभ्यास और सुरक्षात्मक घटक समग्र गति प्रणाली डिजाइन का हिस्सा हैं।
उस कारण से, प्रतिस्थापन कार्य को कमीशनिंग से पहले एम्पलीफायर संगतता, केबल की स्थिति, कनेक्टर मिलान और मशीन-साइड यांत्रिक फिट की पुष्टि करनी चाहिए।
Q1. HF-KE13W1-S100 किस प्रकार के अनुप्रयोग के लिए सबसे उपयुक्त है?
यह छोटी क्षमता वाली सर्वो अक्षों के लिए सबसे उपयुक्त है जिन्हें कॉम्पैक्ट स्वचालन उपकरणों में नियंत्रित स्थिति निर्धारण, दोहराने योग्य स्टार्ट-स्टॉप गति और स्थिर प्रतिक्रिया की आवश्यकता होती है। विशिष्ट उदाहरणों में फीडर, इंडेक्सिंग यूनिट, ट्रांसफर मैकेनिज्म और हल्के पैकेजिंग गतियाँ शामिल हैं।
Q2. क्या यह मोटर एक मानक स्टैंड-अलोन एसी मोटर के रूप में उपयोग के लिए अभिप्रेत है?
नहीं। यह एक सर्वो मोटर है जिसे बंद-लूप गति प्रणाली के हिस्से के रूप में मिलान सर्वो एम्पलीफायर के साथ संचालित करने के लिए डिज़ाइन किया गया है। इसे सामान्य-उद्देश्य मोटर की तरह जोड़ने के बजाय उचित मित्सुबिशी सर्वो कॉन्फ़िगरेशन में उपयोग किया जाना चाहिए।
Q3. क्या HF-KE13W1-S100 अभी भी एक वर्तमान उत्पादन मॉडल है?
इसे आम तौर पर एक विरासत या बंद मॉडल परिवार के रूप में माना जाता है। सेवा अभ्यास में, इसे मौजूदा मित्सुबिशी-आधारित मशीनों के रखरखाव, प्रतिस्थापन स्टॉक और समर्थन के लिए अधिक सामान्यतः प्राप्त किया जाता है।
Q4. इस सर्वो मोटर को बदलने से पहले क्या जांचा जाना चाहिए?
उपयोगकर्ताओं को एम्पलीफायर संगतता, शाफ्ट और फ्लैंज फिट, कनेक्टर और केबल की स्थिति, और अक्ष की यांत्रिक भार आवश्यकताओं की पुष्टि करनी चाहिए। पुरानी उपकरणों पर, पावर-अप से पहले समग्र सर्वो प्रणाली की जांच करना विशेष रूप से महत्वपूर्ण है।
Q5. कौन सी स्थापना सावधानियां सबसे महत्वपूर्ण हैं?
मोटर को वायरिंग से पहले लगाया जाना चाहिए, सही ढंग से ग्राउंड किया जाना चाहिए, और केबल, शाफ्ट या एनकोडर क्षेत्र द्वारा उठाए बिना संभाला जाना चाहिए। इसे केवल सही सर्वो प्रणाली घटकों और बाड़े व्यवस्था के माध्यम से जोड़ा जाना चाहिए।
