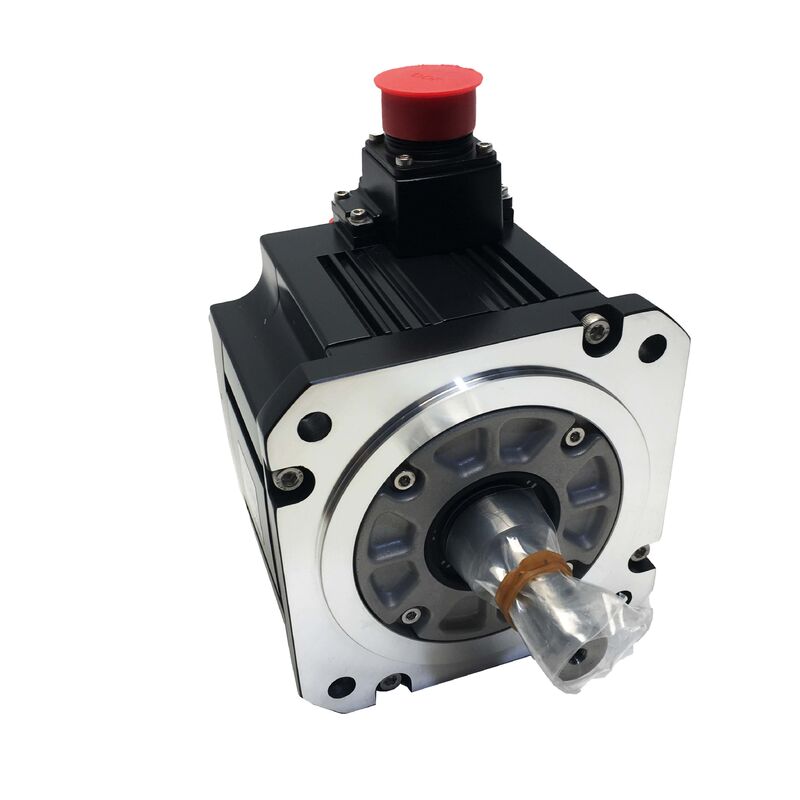

Mitsubishi HF-SP524 MELSERVO-J3 एसी सर्वो मोटर
भाग संख्याःHF-SP524
ब्रांडःमित्सुबिशी इलेक्ट्रिक
श्रृंखला:MELSERVO-J3 -- HF-SP प्रकार
स्थितिःनया / नवीनीकृत
अवलोकन
दमित्सुबिशी एचएफ-एसपी524एक 500W AC ब्रशलेस सर्वो मोटर Mitsubishi इलेक्ट्रिक के MELSERVO-J3 श्रृंखला से है। यह मध्यम जड़ता,मध्यम शक्ति वाले मोटर में 400VAC का कॉन्फ़िगरेशन होता है और इसे सामग्री हैंडलिंग सिस्टम में सटीक फ़ीड अक्ष और पोजिशनिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है, औद्योगिक रोबोट और बहु-अक्ष स्वचालन उपकरण।
2.39 एनएम निरंतर टॉर्क के साथ 7.16 एनएम पीक क्षमता के साथ, यह मोटर अधिकतम 3,000 आरपीएम के साथ 2,000 आरपीएम नामित गति पर काम करता है।निर्मित 18-बिट पूर्ण एन्कोडर सटीक स्थिति जानकारी प्रदान करता है, जबकि IP67 पर्यावरण सीलिंग मांग वाले औद्योगिक वातावरण में दीर्घकालिक स्थायित्व सुनिश्चित करती है।
प्रमुख विनिर्देश
| नामित आउटपुट |
500 W (0.5 kW) |
| नामित टोक़ |
2.39 एनएम |
| अधिकतम टोक़ |
7.16 एनएम |
| रेटेड करंट |
1.5 ए |
| आपूर्ति वोल्टेज |
400VAC वर्ग (3-चरण) |
| नामित गति |
2,000 आरपीएम |
| अधिकतम गति |
3,000 आरपीएम |
| एन्कोडर |
18-बिट पूर्ण (अंतर्निहित) |
| शाफ्ट का प्रकार |
सीधी शाफ्ट |
| ब्रेक पकड़ना |
कोई नहीं (मानक) |
| प्रवेश सुरक्षा |
IP67 (घर) |
| फ्लैंज का आकार |
130 × 130 मिमी |
| संगत प्रवर्धक |
MR-J3-60A4 / MR-J3-60B4 |
| ऑपरेटिंग तापमान |
0 से +40°C |
| श्रृंखला |
MELSERVO-J3 -- HF-SP |
400 वोल्ट ऑपरेशन के फायदे
"24" प्रत्यय इंगित करता है कि यह एचएफ-एसपी 500W मोटर का 400VAC संस्करण है। 200V समकक्षों के लिए 2.9A की तुलना में 1.5A नामित धारा पर काम करना,यह मोटर महत्वपूर्ण स्थापना लाभ प्रदान करता है:
• कम करंट ड्रॉप से केबल के क्रॉस सेक्शन की आवश्यकताएं कम होती हैं
• सर्वो एम्पलीफायर आउटपुट चरणों पर थर्मल तनाव में कमी
• लम्बे केबलों पर न्यूनतम वोल्टेज गिरावट
• यूरोपीय और एशियाई सुविधाओं में आम 400VAC त्रि-चरण बुनियादी ढांचे के साथ प्रत्यक्ष संगतता
मध्यम जड़ता डिजाइन
एचएफ-एसपी परिवार का मध्यम गतिहीनता डिजाइन पर्याप्त यांत्रिक भार वाले अनुप्रयोगों के लिए अनुकूलित है, जिसमें मशीन टूल्स पर ड्राइव किए गए वैगन, रोटरी इंडेक्सर्स और बॉल स्क्रू अक्ष शामिल हैं।1 पीक-टू-नामी टोक़ अनुपात विशिष्ट पोजिशनिंग चक्र दरों के लिए पर्याप्त त्वरण हेडरूम प्रदान करता है.
18-बिट पूर्ण एन्कोडर
उच्च-रिज़ॉल्यूशन पूर्ण एन्कोडर प्रति मोड़ 262,144 गिनती प्रदान करता है और बैटरी समर्थन के बिना बिजली की रुकावटों के माध्यम से स्थिति डेटा बनाए रखता है।
यह स्टार्टअप पर होमिंग अनुक्रमों को समाप्त करता है और सिस्टम चालू होने पर तत्काल स्थिति ज्ञान सुनिश्चित करता है।
IP67 पर्यावरण संरक्षण
IP67 रेटेड आवास धूल के प्रवेश और 30 मिनट के लिए एक मीटर तक अस्थायी विसर्जन के खिलाफ पूर्ण सुरक्षा प्रदान करता है।
यह मजबूत सील शीतलक, सफाई तरल पदार्थ और औद्योगिक प्रदूषकों से बचाता है जो आमतौर पर मोटर विफलता का कारण बनते हैं।
ड्राइव संगतता
HF-SP524 Mitsubishi MR-J3-60A4 (एनालॉग/पल्स कमांड) या MR-J3-60B4 (SSCNET III फाइबर नेटवर्क कमांड) सर्वो एम्पलीफायर के साथ जोड़ता है।
SSCNET III वास्तुकला सरलीकृत वायरिंग के साथ समन्वित बहु-अक्ष प्रणालियों के लिए शोर प्रतिरोधी फाइबर ऑप्टिक संचार प्रदान करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: एचएफ-एसपी524 और एचएफ-एसपी52 में क्या अंतर है और मैं 400 वी संस्करण कब चुनूंगा?
दोनों मोटर्स 500W के एचएफ-एसपी यूनिट हैं जिनमें समान टॉर्क, गति और यांत्रिक विनिर्देश हैं।
HF-SP52 200VAC से 2.9A पर काम करता है, जबकि HF-SP524 1.5A पर 400VAC का उपयोग करता है।जब आपकी सुविधा वायरिंग को सरल बनाने और थर्मल लोड को कम करने के लिए 400VAC तीन-चरण बुनियादी ढांचे का उपयोग करती है तो 400V वैरिएंट चुनें.
Q2: HF-SP524 को किस सर्वो एम्पलीफायर की आवश्यकता है?
सही एम्पलीफायर युग्मन मित्सुबिशी MR-J3-60A4 (एनालॉग और पल्स-ट्रेन कमांड) या MR-J3-60B4 (SSCNET III फाइबर ऑप्टिक नेटवर्क कमांड) है, दोनों 400VAC तीन-चरण इनपुट के लिए रेटेड हैं।ड्राइव और मोटर का वोल्टेज वर्ग मेल खाना चाहिए.
प्रश्न 3: एचएफ-एसपी श्रृंखला मध्यम जड़ता डिजाइन का उपयोग क्यों करती है?
मध्यम गतिहीनता वाले मोटर्स उच्च भार-मोटर गतिहीनता अनुपात को सहन करते हैं, जिससे वे सामग्री हैंडलिंग कारों और मशीन टूल्स अक्षों जैसे पर्याप्त यांत्रिक भार वाले अनुप्रयोगों के लिए उपयुक्त होते हैं।यह डिजाइन स्थिर प्रदान करता है, अत्यधिक लाभ समायोजन के बिना अच्छी तरह से धुंधला अक्ष प्रतिक्रिया।
Q4: क्या HF-SP524 को वर्टिकल अक्ष पर ब्रेक के बिना इस्तेमाल किया जा सकता है?
इस संस्करण में कोई एकीकृत ब्रेक नहीं है। ऊर्ध्वाधर अक्षों के लिए जो अर्थपूर्ण भार भार ले जाते हैं, ब्रेक्ड संस्करण (एचएफ-एसपी 524 बी) शक्ति हानि के दौरान अक्ष गिरने से रोकने के लिए यांत्रिक पकड़ प्रदान करता है।अनब्रेक HF-SP524 क्षैतिज धुरी और अनुप्रयोगों जहां ड्राइव सक्रिय रूप से स्थिति रखता है के लिए उपयुक्त है.
प्रश्न 5: प्रयुक्त एचएफ-एसपी524 की खरीद करते समय क्या जांच करनी चाहिए?
एन्कोडर कनेक्टर और केबल आउटपुट को क्षति या जंग के लिए जांचें। संतुलन के लिए तीन-चरण घुमावदार प्रतिरोध को मापें और इन्सुलेशन प्रतिरोध की जांच करें।असर की स्थिति का आकलन करने और शाफ्ट सील का निरीक्षण करने के लिए शाफ्ट घुमाएँएन्कोडर सत्यापन और नो लोड रन-अप सहित एक बेंच परीक्षण की सिफारिश की जाती है।
