उत्पाद विवरण:
|
| स्थिति: | नई फ़ैक्टरी सील (NFS) | recyclability: | एचसी-एसएफ352 |
|---|---|---|---|
| मूल: | जापान | ||
| प्रमुखता देना: | मित्सुबिशी इंडस्ट्रियल सर्वो मोटर,मित्सुबिशी यास्कावा एसी सर्वो मोटर |
||

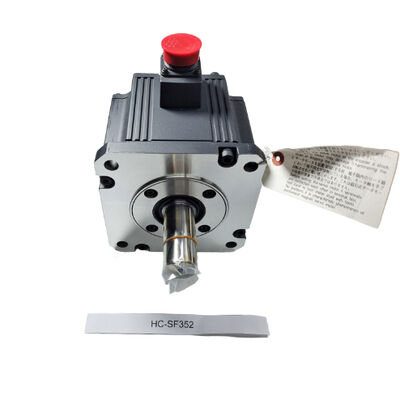

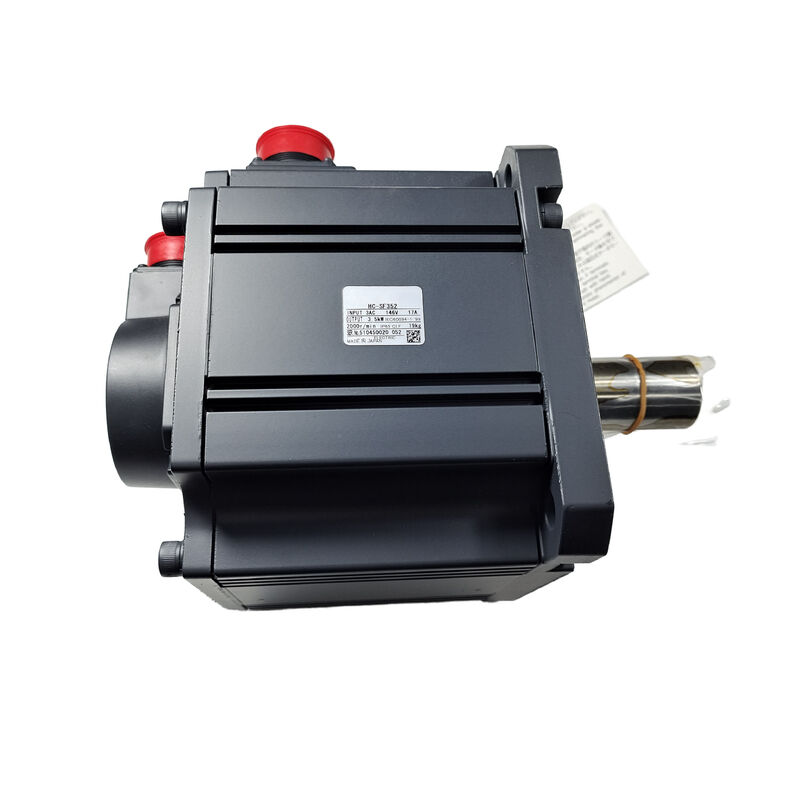

भाग संख्या:HC-SF352
इस रूप में भी खोजा गया:HCSF352, HC SF 352, HC-SF-352श्रृंखला:Mitsubishi MELSERVO HC-SF (J2 जनरेशन)
वर्गीकरण:मीडियम-इनर्टिया AC ब्रशलेस सर्वो मोटर — 3.5 kW, 200V क्लास, 2000 आरपीएम, स्ट्रेट शाफ्ट, नो ब्रेक
विनिर्देशों में जाने से पहले, एक अंतर स्पष्ट रूप से बताना लायक है क्योंकि यह सीधे एम्पलीफायर चयन को प्रभावित करता है।3,500 Wजे2 (पहली पीढ़ी का MELSERVO)प्लेटफ़ॉर्म से संबंधित है, न कि J2-सुपर से। इसका एन्कोडर 14-बिट है — प्रति क्रांति 16,384 स्थिति — और यह मूलMR-J2-350पहली पीढ़ी के एम्पलीफायर और MR-J2S-350J2-सुपर एम्पलीफायरों की पूरी श्रृंखला के साथ संगत है।यह अंतर दो व्यावहारिक स्थितियों में मायने रखता है। पहला, मौजूदा मशीन के लिए प्रतिस्थापन सोर्सिंग करते समय: यह जानना कि मशीन किस पीढ़ी के आसपास डिज़ाइन की गई थी, यह निर्धारित करता है कि कौन सी मोटर उपयुक्त है। एक MR-J2-350 एम्पलीफायर HC-SF352 को सही ढंग से चलाएगा; यह HC-SFS352 के 17-बिट प्रोटोकॉल को स्वीकार नहीं करेगा। दूसरा, यह मूल्यांकन करते समय कि कोई विशेष प्रयुक्त या अधिशेष मोटर सही फिट है या नहीं: HC-SF352 और HC-SFS352 भौतिक रूप से विनिमेय हैं — समान फ्लैंज, समान शाफ्ट आयाम — लेकिन विद्युत रूप से वे विभिन्न एम्पलीफायर पीढ़ियों की सेवा करते हैं।
इसे स्पष्ट करने के साथ: HC-SF352 एक 3.5kW, 2000 आरपीएम, मीडियम-इनर्टिया सर्वो मोटर है जो
16.7 Nm निरंतर टॉर्कऔर50.1 Nm पीकपर रेटेड है, 176 × 176 मिमी फ्लैंज पर IP65 सुरक्षा और बिना इलेक्ट्रोमैग्नेटिक ब्रेक के स्ट्रेट शाफ्ट के साथ।तकनीकी विनिर्देश
| मान | भाग संख्या |
|---|---|
| HC-SF352 | 3,500 W |
| 3,500 W (3.5 kW) | आपूर्ति वोल्टेज |
| 200V क्लास (3-फेज 200–230V AC) | रेटेड गति |
| 2,000 आरपीएम | अधिकतम गति |
| 3,000 आरपीएम | रेटेड टॉर्क |
| पीक टॉर्क | 50.1 Nm |
| एन्कोडर | 14-बिट |
| 14-बिट सीरियल (16,384 ppr) | शाफ्ट प्रकार |
| स्ट्रेट (कोई कीवे नहीं) | इलेक्ट्रोमैग्नेटिक ब्रेक |
| कोई नहीं | फ्लैंज आकार |
| 176 × 176 मिमी | HC-SF352 176 × 176 मिमी फ्रेम रेंज का मध्य बिंदु है — HC-SF202 (2kW) से ऊपर और HC-SF502 (5kW) से नीचे। इस फ्लैंज के आसपास डिज़ाइन की गई मशीनें बिना किसी यांत्रिक संशोधन के तीनों को समायोजित कर सकती हैं। HC-SF202 (9.55 Nm) से HC-SF352 (16.7 Nm) तक टॉर्क स्टेप लगभग 75% है — यदि अक्ष निरंतर उत्पादन स्थितियों के तहत 2kW इकाई की सीमा के करीब काम कर रहा है तो यह महत्वपूर्ण हेडरूम है। |
| IP65 | ऑयल सील |
| फिटेड | इनर्टिया क्लास |
| मीडियम इनर्टिया | परिवेश तापमान (ऑपरेशन) |
| 0°C से +40°C | संगत एम्पलीफायर |
| HC-SF352 | श्रृंखला जनरेशन |
| MELSERVO J2 | स्थिति |
| बंद कर दिया गया — स्टॉक के रूप में उपलब्ध | 2000 आरपीएम पर 3.5kW: टॉर्क की कहानी |
50.1 Nm पीक — निरंतर रेटिंग का तीन गुना — पोजिशनिंग चक्रों के त्वरण और मंदी चरणों के दौरान काम आता है। भारी अक्ष के तेजी से पॉइंट-टू-पॉइंट मूव्स के लिए, पीक टॉर्क वेग रैंप को आक्रामक रूप से चलाता है, थर्मल बजट को बरकरार रखते हुए रेटेड टॉर्क से काफी ऊपर त्वरण चरण को बिताता है क्योंकि वे क्षणिक स्थिर-गति चरण की तुलना में संक्षिप्त होते हैं। 2000 आरपीएम परिवार के HC-SF में यह 3:1 पीक-टू-कंटीन्यूअस अनुपात J2-जनरेशन का सामान्य है, और यही एक मोटर को दी गई निरंतर टॉर्क पर रेटेड होने पर तेज पोजिशनिंग चक्रों को निष्पादित करने की अनुमति देता है, बिना निरंतर लोड आवश्यकता के सापेक्ष ओवरसाइज़िंग की आवश्यकता के।
एक साइज़िंग नोट जो स्पष्ट करने लायक है: असंतुलित भार वाले ऊर्ध्वाधर अक्षों पर, मित्सुबिशी के दस्तावेज़ लगातार निरंतर गुरुत्वाकर्षण टॉर्क घटक को रेटेड निरंतर टॉर्क के 70% या उससे कम रखने की सलाह देते हैं। 16.7 Nm रेटेड पर, वह छत लगभग 11.7 Nm का निरंतर गुरुत्वाकर्षण भार है। उस आंकड़े के करीब या उससे अधिक वाले अक्षों को या तो काउंटरबैलेंस या उच्च निरंतर टॉर्क रेटिंग वाली मोटर की आवश्यकता होती है।
HC-SF बनाम HC-SFS: 14-बिट प्रश्न
HC-SF352 (14-बिट, 16,384 ppr)
— MR-J2-350 (पहली पीढ़ी) और MR-J2S-350 (J2-सुपर) के साथ संगत। यह मोटर दोनों पीढ़ियों के साथ काम करती है क्योंकि मित्सुबिशी ने J2-सुपर एम्पलीफायरों को J2-जनरेशन मोटरों के साथ बैकवर्ड संगतता बनाए रखने के लिए डिज़ाइन किया था।HC-SFS352 (17-बिट, 131,072 ppr)
— केवल J2-सुपर। इस मोटर के लिए MR-J2S-350 एम्पलीफायर की आवश्यकता होती है और यह मूल MR-J2-350 एम्पलीफायर के साथ संवाद नहीं करेगा।प्रतिस्थापन सोर्सिंग के लिए परिणाम: MR-J2-350 एम्पलीफायर चलाने वाली मशीन को HC-SF352 की आवश्यकता होती है, न कि HC-SFS352 की। MR-J2-350 एम्पलीफायर पर SFS वेरिएंट स्थापित करने से स्टार्टअप पर एन्कोडर संचार त्रुटि उत्पन्न होगी। इसके विपरीत, यदि मशीन पहले से ही MR-J2S-350 एम्पलीफायर चला रही है, तो कोई भी मोटर काम करेगी — लेकिन HC-SFS352 उच्च एन्कोडर रिज़ॉल्यूशन (131,072 बनाम 16,384 ppr) प्रदान करता है और उन मशीनों के लिए पसंदीदा विकल्प है जहां पोजिशनिंग सटीकता को महीन फीडबैक से लाभ होता है।
दोनों मोटरों के यांत्रिक आयाम समान हैं: समान 176 × 176 मिमी फ्लैंज, समान शाफ्ट व्यास, समान माउंटिंग इंटरफ़ेस। चुनाव पूरी तरह से मशीन पर एम्पलीफायर पीढ़ी द्वारा निर्धारित किया जाता है।
स्ट्रेट शाफ्ट: 3.5kW पर कपलिंग डिज़ाइन
कपलिंग चयन के लिए महत्वपूर्ण आंकड़ा
पीक टॉर्क है, न कि रेटेड निरंतर टॉर्क। 16.7 Nm रेटेड आंकड़े पर कपलिंग या हब का आकार पीक टॉर्क के करीब आने वाले हर त्वरण चक्र के दौरान छोटा होगा। इस क्षमता पर मानक अभ्यास पीक टॉर्क को साइज़िंग बेसलाइन के रूप में उपयोग करना है, फिर एक उपयुक्त सेवा कारक लागू करना है — आमतौर पर जड़त्वीय भार और मध्यम झटके वाले अनुप्रयोगों के लिए 1.5 से 2×, गियर मेश या चेन एंगेजमेंट से महत्वपूर्ण यांत्रिक झटके वाले अनुप्रयोगों के लिए उच्च।50.1 Nm पीक पर 2× सेवा कारक के साथ, कपलिंग चयन लक्ष्य 100 Nm या उससे अधिक है। यह मानक औद्योगिक सर्वो कपलिंग उत्पादों की सीमा के भीतर अच्छी तरह से है — बेलोज़ कपलिंग, डिस्क कपलिंग, और जबड़े-प्रकार की कपलिंग जो इस टॉर्क रेंज के लिए रेटेड हैं, प्रमुख कपलिंग निर्माताओं से कैटलॉग आइटम हैं। 176 × 176 मिमी फ्रेम मोटर का शाफ्ट व्यास कॉम्पैक्ट-क्लास मोटरों से बड़ा है, जिसका अर्थ है मानक हब डिजाइनों के लिए उच्च बोर क्षमता और आम तौर पर शाफ्ट-हब इंटरफ़ेस पर कम तनाव।
उन अनुप्रयोगों के लिए जहां संचालित घटक — एक गियर, स्प्रोकेट, या पुली — को कीड बोर की आवश्यकता होती है,
HC-SF352K(कीड शाफ्ट, नो ब्रेक) समान एम्पलीफायर का उपयोग करता है और समान विद्युत प्रदर्शन प्रदान करता है। दोनों वेरिएंट शाफ्ट या ब्रेक कॉन्फ़िगरेशन के भीतर एम्पलीफायर के दृष्टिकोण से विनिमेय हैं।इस फ्रेम आकार पर हब इंस्टॉलेशन अनुस्मारक।
176 × 176 मिमी मोटरों पर शाफ्ट-एंड थ्रेडेड होल एक विशिष्ट उद्देश्य के लिए है: कपलिंग हब को प्रेसिंग या हैमरिंग के बजाय अक्षीय रूप से शाफ्ट पर खींचने के लिए ड्रॉबोल्ट का उपयोग करें। हब फिटिंग के दौरान अक्षीय प्रभाव भार शाफ्ट से एन्कोडर डिस्क और रियर बेयरिंग तक यात्रा करते हैं, और परिणामी क्षति — आम तौर पर सूक्ष्म एन्कोडर बेयरिंग का क्षरण — अक्सर हफ्तों बाद कंपन के तहत रुक-रुक कर होने वाली एन्कोडर त्रुटियों के रूप में दिखाई देता है, न कि तुरंत। ड्रॉबोल्ट विधि का उपयोग करने में कुछ क्षण अधिक लगते हैं और समस्या को पूरी तरह से रोकते हैं।नो ब्रेक: आवेदन का आकलन
क्षैतिज अक्षों और संतुलित तंत्रों के लिए, यह विश्वसनीय, सटीक और व्यावहारिक रूप से रखरखाव-मुक्त है। निरीक्षण करने के लिए कोई रिले नहीं है, पहनने के लिए मापने के लिए कोई ब्रेक डिस्क नहीं है, बनाए रखने के लिए कोई 24V सर्किट नहीं है, और पीएलसी प्रोग्राम में तर्क जोड़ने वाला कोई MBR इंटरलॉक अनुक्रम नहीं है। एक मशीन पर जहां अधिकांश सर्वो अक्ष क्षैतिज हैं, नो-ब्रेक कॉन्फ़िगरेशन एक साफ विकल्प है।
जब अक्ष में गुरुत्वाकर्षण भार घटक होता है तो स्थिति बदल जाती है। 3.5kW क्षमता सीमा बड़े सीएनसी मशीनिंग केंद्रों के Z-अक्षों, लंबवत यात्रा करने वाले गैन्ट्री, सर्वो-संचालित लिफ्ट तंत्र और झुके हुए फीड ड्राइव — सभी अनुप्रयोगों पर आम है जहां शाफ्ट रोटेशन की दिशा में भार का वजन कार्य करता है जब सर्वो करंट शून्य हो जाता है। उन मामलों में, यांत्रिक ब्रेक वैकल्पिक नहीं है।
HC-SF352B(स्ट्रेट शाफ्ट, स्प्रिंग-अप्लाइड ब्रेक) याHC-SF352BK(कीड शाफ्ट, ब्रेक) सही विकल्प हैं।यदि किसी दिए गए अक्ष के लिए प्रश्न वास्तव में अस्पष्ट है — "क्या यह अक्ष इतना क्षैतिज है कि सर्वो लॉक पर्याप्त है?" — तो रूढ़िवादी और सही उत्तर ब्रेक निर्दिष्ट करना है। एक अनावश्यक ब्रेक को हटाने से कुछ यांत्रिक सरलता की लागत आती है; गुरुत्वाकर्षण-भारित ऊर्ध्वाधर अक्ष पर एक आवश्यक ब्रेक को छोड़ना एक खतरा पैदा करता है।
संगत एम्पलीफायर
MR-J2-350पहली पीढ़ी के एम्पलीफायर और MR-J2S-350J2-सुपर एम्पलीफायरों की पूरी श्रृंखला के साथ संगत है।MR-J2-350A
— पहली पीढ़ी का सामान्य-उद्देश्य इंटरफ़ेस। पल्स-ट्रेन और एनालॉग कमांड इनपुट। स्थिति, गति और टॉर्क नियंत्रण। J2 प्लेटफ़ॉर्म युग के दौरान HC-SF352 के आसपास निर्मित मशीनों के लिए मूल युग्मित एम्पलीफायर। अभी भी कई पुरानी मशीन टूल्स पर सेवा में है।MR-J2S-350A
— J2-सुपर सामान्य-उद्देश्य इंटरफ़ेस। पल्स-ट्रेन और एनालॉग कमांड, सभी नियंत्रण मोड, MR कॉन्फ़िगरेटर के लिए RS-232C। HC-SF352 का उपयोग करने वाली नई स्थापनाओं के लिए पसंदीदा एम्पलीफायर, जो पहली पीढ़ी के MR-J2 पर रियल-टाइम ऑटो-ट्यूनिंग, अनुकूली कंपन दमन और बेहतर सर्वो प्रदर्शन प्रदान करता है।MR-J2S-350B
— J2-सुपर SSCNET बस इंटरफ़ेस। फाइबर-ऑप्टिक SSCNET सीरियल लिंक के माध्यम से मित्सुबिशी A-सीरीज और Q-सीरीज मोशन कंट्रोलर से जुड़ता है। सभी अक्ष कमांड और फीडबैक नेटवर्क पर यात्रा करते हैं। मित्सुबिशी मोशन कंट्रोलर के तहत समन्वित मल्टी-एक्सिस मोशन के लिए आवश्यक है।MR-J2S-350CP
— अंतर्निहित पोजिशनिंग के साथ J2-सुपर। 31 पॉइंट-टेबल पोजिशन तक, I/O या CC-लिंक कमांड द्वारा सक्रिय। एक अलग मोशन कंट्रोलर के बिना स्टैंडअलोन इंडेक्स्ड पोजिशनिंग।HC-SF352
MR-J3 या MR-J4 एम्पलीफायरों के साथ संगत नहीं हैएक रिन्यूअल एडॉप्टर किट के बिना। बाद की पीढ़ी के मित्सुबिशी सर्वो प्लेटफार्मों में अपग्रेड की जा रही मशीनों के लिए, मोटर और एम्पलीफायर दोनों को एक मिलान सेट के रूप में बदलने की आवश्यकता होती है।HC-SF 2000 आरपीएम परिवार — क्षमता परिप्रेक्ष्य
| आउटपुट | रेटेड टॉर्क | पीक टॉर्क | एन्कोडर | फ्लैंज | HC-SF52 |
|---|---|---|---|---|---|
| 500 W | 2.39 Nm | 7.16 Nm | 21.6 Nm | 176 × 176 मिमी | HC-SF202 |
| 1,000 W | 4.78 Nm | 14.4 Nm | 14-बिट | 176 × 176 मिमी | HC-SF202 |
| 1,500 W | 7.16 Nm | 21.6 Nm | 14-बिट | 176 × 176 मिमी | HC-SF202 |
| 2,000 W | 9.55 Nm | 28.6 Nm | 14-बिट | 176 × 176 मिमी | HC-SF352 176 × 176 मिमी फ्रेम रेंज का मध्य बिंदु है — HC-SF202 (2kW) से ऊपर और HC-SF502 (5kW) से नीचे। इस फ्लैंज के आसपास डिज़ाइन की गई मशीनें बिना किसी यांत्रिक संशोधन के तीनों को समायोजित कर सकती हैं। HC-SF202 (9.55 Nm) से HC-SF352 (16.7 Nm) तक टॉर्क स्टेप लगभग 75% है — यदि अक्ष निरंतर उत्पादन स्थितियों के तहत 2kW इकाई की सीमा के करीब काम कर रहा है तो यह महत्वपूर्ण हेडरूम है। |
| 3,500 W | 16.7 Nm | 50.1 Nm | 14-बिट | 176 × 176 मिमी | HC-SF352 176 × 176 मिमी फ्रेम रेंज का मध्य बिंदु है — HC-SF202 (2kW) से ऊपर और HC-SF502 (5kW) से नीचे। इस फ्लैंज के आसपास डिज़ाइन की गई मशीनें बिना किसी यांत्रिक संशोधन के तीनों को समायोजित कर सकती हैं। HC-SF202 (9.55 Nm) से HC-SF352 (16.7 Nm) तक टॉर्क स्टेप लगभग 75% है — यदि अक्ष निरंतर उत्पादन स्थितियों के तहत 2kW इकाई की सीमा के करीब काम कर रहा है तो यह महत्वपूर्ण हेडरूम है। |
| 5,000 W | 23.9 Nm | 71.6 Nm | 14-बिट | 176 × 176 मिमी | HC-SF352 176 × 176 मिमी फ्रेम रेंज का मध्य बिंदु है — HC-SF202 (2kW) से ऊपर और HC-SF502 (5kW) से नीचे। इस फ्लैंज के आसपास डिज़ाइन की गई मशीनें बिना किसी यांत्रिक संशोधन के तीनों को समायोजित कर सकती हैं। HC-SF202 (9.55 Nm) से HC-SF352 (16.7 Nm) तक टॉर्क स्टेप लगभग 75% है — यदि अक्ष निरंतर उत्पादन स्थितियों के तहत 2kW इकाई की सीमा के करीब काम कर रहा है तो यह महत्वपूर्ण हेडरूम है। |
| 7,000 W | 33.4 Nm | 100 Nm | 14-बिट | 176 × 176 मिमी | HC-SF352 176 × 176 मिमी फ्रेम रेंज का मध्य बिंदु है — HC-SF202 (2kW) से ऊपर और HC-SF502 (5kW) से नीचे। इस फ्लैंज के आसपास डिज़ाइन की गई मशीनें बिना किसी यांत्रिक संशोधन के तीनों को समायोजित कर सकती हैं। HC-SF202 (9.55 Nm) से HC-SF352 (16.7 Nm) तक टॉर्क स्टेप लगभग 75% है — यदि अक्ष निरंतर उत्पादन स्थितियों के तहत 2kW इकाई की सीमा के करीब काम कर रहा है तो यह महत्वपूर्ण हेडरूम है। |
HC-SF 2000 आरपीएम परिवार में प्रत्येक मॉडल चार शाफ्ट और ब्रेक वेरिएंट में उपलब्ध है: स्ट्रेट शाफ्ट (कोई प्रत्यय नहीं), ब्रेक के साथ स्ट्रेट शाफ्ट (B), कीड शाफ्ट (K), और ब्रेक के साथ कीड शाफ्ट (BK)। शाफ्ट या ब्रेक कॉन्फ़िगरेशन के भीतर प्रत्येक क्षमता समूह के भीतर एम्पलीफायर पेयरिंग समान है।
विशिष्ट अनुप्रयोग
मध्यम-से-बड़े टेबल द्रव्यमान को संभालने वाले क्षैतिज और ऊर्ध्वाधर मशीनिंग केंद्रों पर प्राथमिक X, Y, और Z फीड अक्ष। 16.7 Nm निरंतर टॉर्क उत्पादन फीड दरों पर भारी टेबल लोड को बनाए रखता है बिना मोटर को ओवरलोड क्षेत्र में धकेले; 50.1 Nm पीक तेजी से ट्रैवर्स त्वरण को कुशलतापूर्वक प्रबंधित करता है।बड़े प्रारूप काटने और रूटिंग मशीनें।
प्लाज्मा कटिंग टेबल, वॉटरजेट पोजिशनिंग सिस्टम और बड़े प्रारूप राउटर पर सर्वो-संचालित गैन्ट्री अक्ष जहां गैन्ट्री द्रव्यमान और आवश्यक ट्रैवर्स गति मिलकर इस गति-टॉर्क संयोजन पर 3.5kW की मांग करते हैं। टाइमिंग बेल्ट या रैक-एंड-पिनियन ड्राइव के लिए स्ट्रेट-शाफ्ट कपलिंग।औद्योगिक वाइंडिंग और अनवाइंडिंग ड्राइव।
कागज, फिल्म और पन्नी कन्वर्टिंग लाइनों पर टेंशन-कंट्रोल वाइंडिंग स्टेशन जहां मोटर रोल व्यास बदलने पर निरंतर वेब टेंशन बनाए रखने के लिए टॉर्क कंट्रोल मोड में चलती है। 2,000 आरपीएम पर 16.7 Nm निरंतर टॉर्क वर्किंग रोल व्यास रेंज में उपयुक्त टॉर्क हेडरूम के साथ मिड-रेंज वाइंडिंग स्टेशन आवश्यकताओं को कवर करता है।सर्वो-संचालित प्रेस और स्टैम्पिंग मशीन फीड अक्ष।
प्रोग्रेसिव डाई प्रेस, कॉइल स्ट्रेटनर-फीडर और फाइन ब्लैंकिंग प्रेस पर सामग्री फीड अक्ष जहां प्रेस के प्रत्येक स्ट्रोक पर महत्वपूर्ण फीड फोर्स के तहत सटीक उच्च-गति फीडिंग की आवश्यकता होती है। 50.1 Nm पीक प्रत्येक फीड स्ट्रोक की शुरुआत में फोर्स ट्रांजिएंट को संभालता है।रोटरी इंडेक्सिंग और ट्रांसफर लाइन ड्राइव।
असेंबली और मशीनिंग ट्रांसफर लाइनों पर रोटरी इंडेक्सिंग टेबल ड्राइव और सर्वो-संचालित ट्रांसफर शटल अक्ष को गियर-कम किया गया। 3.5kW क्षमता मध्यम-वजन इंडेक्सिंग तंत्र को अच्छे त्वरण प्रदर्शन के साथ संभालती है; 14-बिट एन्कोडर, जबकि J2-सुपर इकाइयों की तुलना में कम रिज़ॉल्यूशन वाला है, अधिकांश इंडेक्सिंग सटीकता आवश्यकताओं के लिए पर्याप्त है।अक्सर पूछे जाने वाले प्रश्न
HC-SF352
दोनों पीढ़ियोंके साथ काम करता है। मित्सुबिशी ने J2-सुपर एम्पलीफायरों (MR-J2S) को J2-जनरेशन मोटरों के साथ बैकवर्ड संगतता बनाए रखने के लिए डिज़ाइन किया था। HC-SF352 के 14-बिट एन्कोडर को MR-J2S-350A, B, और CP द्वारा पूरी तरह से समर्थित किया गया है। वास्तव में, HC-SF352 को MR-J2S-350 एम्पलीफायर के साथ जोड़ना पुराने MR-J2-350 का उपयोग करने की तुलना में आम तौर पर बेहतर होता है, क्योंकि J2-सुपर एम्पलीफायर बेहतर ऑटो-ट्यूनिंग, अनुकूली कंपन दमन और बेहतर समग्र सर्वो प्रदर्शन प्रदान करता है।Q2: HC-SF352 और HC-SFS352 के बीच क्या अंतर है?
यांत्रिक रूप से, वे समान हैं — समान 176 × 176 मिमी फ्लैंज, समान शाफ्ट व्यास, समान माउंटिंग आयाम, समान IP65 रेटिंग। अंतर एन्कोडर पीढ़ी है।
HC-SF352 में 14-बिट एन्कोडर है(16,384 ppr) और MR-J2 और MR-J2S एम्पलीफायरों दोनों के साथ संगत है। HC-SFS352 में 17-बिट एन्कोडर है(131,072 ppr) और इसके लिए केवल MR-J2S एम्पलीफायर की आवश्यकता होती है। यदि मशीन मूल पहली पीढ़ी के MR-J2-350 एम्पलीफायर चला रही है, तो केवल HC-SF352 काम करेगा। यदि मशीन MR-J2S-350 पर है, तो कोई भी मोटर यांत्रिक रूप से संगत है, लेकिन HC-SFS352 लगभग 8× बेहतर एन्कोडर रिज़ॉल्यूशन प्रदान करता है।Q3: 16.7 Nm निरंतर टॉर्क बॉल-स्क्रू अक्ष डिजाइन से कैसे संबंधित है?
एक व्यावहारिक संदर्भ के लिए: उचित दक्षता (90%) पर संचालित 10 मिमी-पिच बॉल स्क्रू 16.7 Nm निरंतर मोटर टॉर्क पर लगभग 9.4 kN का अक्षीय फीड फोर्स बनाए रख सकता है। यह सामान्य कटिंग फीड पर अधिकांश मध्यम-से-बड़े मशीनिंग सेंटर टेबल अक्षों को कवर करता है। 50.1 Nm पीक तेजी से ट्रैवर्स त्वरण के दौरान लगभग 28.2 kN पीक अक्षीय बल में तब्दील हो जाता है। ये क्रम-के-परिमाण के आंकड़े हैं — वास्तविक मान स्क्रू पिच, दक्षता, प्री-लोड और घर्षण पर निर्भर करते हैं — लेकिन वे 16.7 Nm निरंतर का मतलब सबसे आम सर्वो अक्ष तंत्र पर क्या है, इसका एक उपयोगी अर्थ देते हैं।
Q4: HC-SF352 का उपयोग करने वाली प्रणाली पर एब्सोल्यूट एन्कोडर बैकअप बैटरी कहाँ है?
HC-SF352 पर 14-बिट एन्कोडर एब्सोल्यूट मोड का समर्थन करता है। बैकअप बैटरी — आमतौर पर एक
MR-BAT लिथियम सेल — सर्वो एम्पलीफायरमें स्थित है, मोटर में नहीं। MR-J2S-350 पर, बैटरी होल्डर एम्पलीफायर के सामने सुलभ है। जब एम्पलीफायर बैटरी-लो अलार्म प्रदर्शित करता है तो इसे बदलें। बैटरी को पूरी तरह से डिस्चार्ज होने देने से एब्सोल्यूट काउंटर रीसेट हो जाता है और अक्ष उत्पादन फिर से शुरू कर सके इससे पहले कि एक संदर्भ-वापसी चक्र की आवश्यकता होती है।Q5: क्या HC-SF352 अभी भी उपलब्ध है, और वर्तमान-पीढ़ी का प्रतिस्थापन क्या है?
HC-SF352 बंद कर दिया गया है लेकिन औद्योगिक स्वचालन पार्ट्स आपूर्तिकर्ताओं के माध्यम से अधिशेष और नवीनीकृत स्टॉक के रूप में उपलब्ध है। MR-J2 या MR-J2S एम्पलीफायर चलाने वाली मशीनों के लिए, अधिशेष HC-SF352 इकाइयां सीधी प्रतिस्थापन पथ हैं। नई मशीन डिजाइनों या प्लेटफ़ॉर्म अपग्रेड के लिए, वर्तमान-पीढ़ी का समकक्ष
HG-SR352(MR-J4 श्रृंखला, 3.5kW, 2000 आरपीएम, 22-बिट एन्कोडर, 176 × 176 मिमी फ्लैंज, IP67) है, जिसके लिए MR-J4-350 एम्पलीफायर की आवश्यकता होती है। HC-SF352 से HG-SR352 में अपग्रेड करने के लिए मोटर और एम्पलीफायर दोनों को एक साथ बदलने की आवश्यकता होती है।
