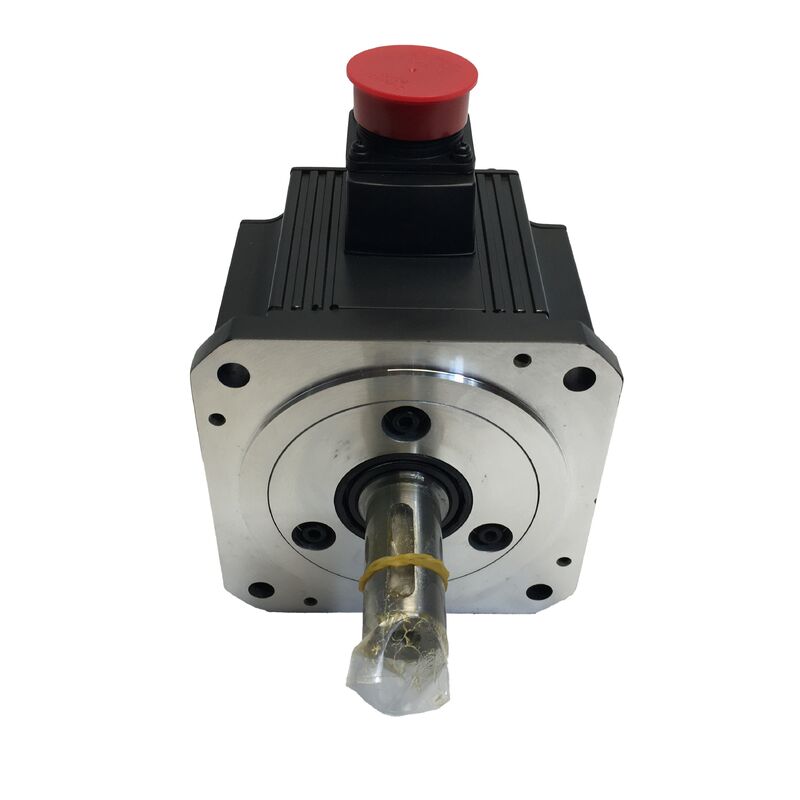

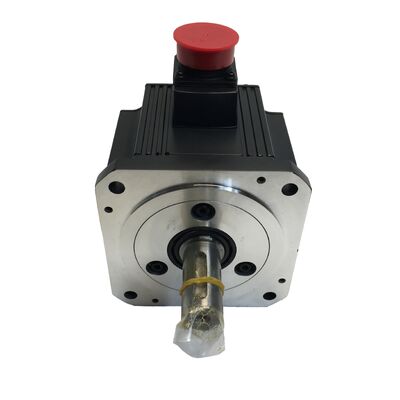

मित्सुबिशी एचसी-एसएफएस352K एसी सर्वो मोटर ¥ 3.5 किलोवाट, कुंजी शाफ्ट

भाग संख्याःHC-SFS352K

श्रृंखला:एचसी-एसएफएस -- संगत एम्पलीफायर: एमआर-जे2एस / एमआर-जे3 / एमआर-जे4

अवलोकन

3.5 किलोवाट. 2,000 आरपीएम. प्रत्यक्ष यांत्रिक युग्मन के लिए कुंजी शाफ्ट.

मित्सुबिशी एचसी-एसएफएस352के एक मध्यम श्रेणी का एसी सर्वो मोटर है जो 2,000 आरपीएम पर 16.7 एन · एम निरंतर टॉर्क के साथ 3.5 किलोवाट का नामित आउटपुट प्रदान करता है।कुंजी शाफ्ट विन्यास इस संस्करण को मानक सीधे शाफ्ट संस्करण से अलग करता हैयांत्रिक रूप से शाफ्ट पर घुमावदार स्लिप को समाप्त करना, लोड रिवर्स, शॉक लोड और उच्च टोक़ ऑपरेशन के तहत रोटेशनल स्लिप को समाप्त करना।

ऐसी मशीनों के लिए जो घर्षण-फिट युग्मन के बजाय प्रत्यक्ष यांत्रिक शक्ति हस्तांतरण पर निर्भर करती हैं, 352K शुरुआत से ही सही विनिर्देश है।

प्रमुख विनिर्देश

कुंजी वाली शाफ्ट ∙ एक महत्वपूर्ण विनिर्देश

सर्वो मोटर शाफ्ट के संस्करण अच्छे कारणों से मौजूद हैं। मानक सीधी शाफ्ट शून्य-बैकलैश सर्वो युग्मन का उपयोग करने वाले अनुप्रयोगों के लिए उपयुक्त है,जब युग्मन की क्लैंपिंग बल पर्याप्त टोक़ ट्रांसमिशन प्रदान करता है. कुंजी शाफ्ट अन्य सभी अनुप्रयोगों के लिए है जहां प्रेषित टोक़ पर्याप्त उच्च है, या भार पर्याप्त तेज है, कि एक शुद्ध घर्षण फिट एक विश्वसनीय दीर्घकालिक समाधान नहीं है।

3.5 किलोवाट और 50.1 एनएम के पीक टॉर्क के साथ, एचसी-एसएफएस 352 के एक स्तर पर काम करता है जहां शाफ्ट-टू-कपलिंग अखंडता एक वास्तविक इंजीनियरिंग विचार है, एक औपचारिकता नहीं।कुंजी मार्ग सुनिश्चित करता है कि संचालित घटक ठीक तब चलता है जब मोटर चलता है ️ कोई माइक्रो-स्लिप नहीं, कोई प्रगतिशील fretting, कोई युग्मन फिर से सेट चलाने के बाद की आवश्यकता नहीं है।

व्यावहारिक रूप से, यह सबसे अधिक मायने रखता हैः

• प्रत्यक्ष गियर या रड्रिकट ड्राइवजहां ट्रांसमिशन तत्व सीधे मोटर शाफ्ट पर दबाया या कुंजी है
• उच्च लोड रिवर्स अनुप्रयोगजैसे कि प्रेस फीडर और घुमावदार धुरी जहां टॉर्क दिशा अक्सर बदलती है
• बेल्ट ड्राइव विन्यासजहां तनाव भार के तहत पल्ली प्रतिधारण सकारात्मक यांत्रिक संलग्नता की आवश्यकता होती है
• उच्च जड़ता भारजहां त्वरण और विलंब से निरंतर नामित मूल्य से काफी अधिक क्षणिक टोक़ उत्पन्न होते हैं

ऑपरेटिंग रेंज में प्रदर्शन

17-बिट पूर्ण एन्कोडर ∙ बिना किसी समझौता के स्थिति अखंडता।प्रति मोड़ 131,072 पल्स और पावर चक्रों में पूर्ण स्थिति प्रतिधारण के साथ, एचसी-एसएफएस 352 के सर्वो सिस्टम को हर समय शाफ्ट की सटीक स्थिति प्रदान करता है।एक ई-स्टॉप या बिजली की रुकावट के बाद पुनः आरंभ करने के लिए कोई होमिंग अनुक्रम की आवश्यकता नहीं है ∙ नियंत्रक ठीक से उठाता है जहां अक्ष बंद हो गया था.

IP65 शाफ्ट सील।शाफ्ट के प्रवेश को दबाव वाले जल जेट और ठीक धूल के प्रवेश का विरोध करने के लिए नामित किया गया हैऔर खाद्य पदार्थों से सटे उत्पादन वातावरण जहां प्रदूषण एक सीमा मामला के बजाय एक निरंतर चिंता का विषय है.

वर्ग एफ इन्सुलेशन।वर्ग बी मोटरों की तुलना में उच्च घुमावदार तापमान पर निरंतर संचालन के लिए नामित,यह गर्म अलमारियों या खराब वेंटिलेटेड मशीन कैबिनेट में निरंतर कार्य चक्र चलाने वाले अनुप्रयोगों में थर्मल मार्जिन जोड़ता है.

पीढ़ी दर पीढ़ी एम्पलीफायर संगतता।HC-SFS352K MR-J2S, MR-J3, और MR-J4 एम्पलीफायर परिवारों के साथ काम करता है।विभिन्न संयंत्र विंटेज में उपकरणों का प्रबंधन करने वाली सुविधाएं एक एकल मोटर संस्करण का स्रोत हो सकती हैं जो फर्श पर कई ड्राइव पीढ़ियों को फिट करती है.

HC-SFS352K को कहाँ स्थापित किया जाता है

प्रेस फीडर और रोल फीड यूनिटमध्यम वजन वाले फ़ीड अक्ष जो कुंजी वाले रोलर्स या रैकों के माध्यम से टॉर्क प्रसारित करते हैं, जहां प्रत्येक स्ट्रोक के अंत में लोड रिवर्स सकारात्मक शाफ्ट एंगेजमेंट की आवश्यकता होती है।

सीएनसी मशीनिंग केंद्रबड़ी-फॉर्मैट मशीनों पर फ़ीड एक्सिस ड्राइव जहां 3.5 kW यथार्थवादी चिप लोड स्थितियों में काटने के लिए टोक़-गति प्रोफ़ाइल प्रदान करता है।

रोटरी टेबल और इंडेक्सिंग हेड- कुंजी वाले शाफ्ट कनेक्शन वाले गियर रिड्यूसर के माध्यम से संचालित, जहां मोटर को प्रत्येक सूचकांक की शुरुआत में स्थिर घर्षण और जड़ता को दूर करना चाहिए।

कन्वेयर और ट्रांसफर ड्राइवलाइन शाफ्ट और ट्रांसफर कन्वेयर ड्राइव जहां मोटर शाफ्ट सीधे ड्राइव रडार या क्वेवल गियर यूनिट से जुड़ा होता है।

घुमाव और तनाव नियंत्रण प्रणाली✓ वे अनुप्रयोग जो विभिन्न भारों के तहत वेब या सामग्री तनाव को विनियमित करते हैं, जहां मोटर और घुमावदार तत्व के बीच शाफ्ट स्लिप सीधे प्रक्रिया की गुणवत्ता को खतरे में डालता है।

प्रतिस्थापन और स्टॉकिंग के बारे में एक व्यावहारिक नोट

एचसी-एसएफएस352के एचसी-एसएफएस रेंज के एक सेगमेंट पर कब्जा कर लेता है जो मध्यम आकार के सीएनसी प्लेटफार्मों और विशेष रूप से निर्मित स्वचालन उपकरणों में सुसंगत तैनाती देखता है।विशिष्ट शाफ्ट वेरिएंट्स पर लीड समय विशेष रूप से कुंजीकृत संस्करण पर विस्तारित हो सकता है जब वितरण स्टॉक कम हो जाता हैउत्पादन संयंत्रों और सक्रिय संयंत्रों वाले मशीन निर्माताओं को एक अनियोजित विफलता समयरेखा को मजबूर करने से पहले हाथ में एक स्पेयर यूनिट होने का लाभ मिलता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: HC-SFS352 और HC-SFS352K में क्या अंतर है?

एः एचसी-एसएफएस 352 में एक मानक सीधी शाफ्ट है, जो टोक़ संचरण के लिए युग्मन की क्लैंपिंग बल पर निर्भर करती है। एचसी-एसएफएस 352 के में एक मशीनीकृत कुंजी मार्ग जोड़ा गया है,शाफ्ट और संचालित घटक के बीच एक सकारात्मक यांत्रिक ताला प्रदान करना. के संस्करण का चयन करें जब आवेदन में गियर, स्प्रोकेट या पल्ली का उपयोग किया जाता है जिसके लिए एक कुंजी कनेक्शन की आवश्यकता होती है, या जब लोड रिवर्स केवल घर्षण फिट को अविश्वसनीय बनाते हैं।

Q2: कौन से सर्वो एम्पलीफायर HC-SFS352K के साथ संगत हैं?

एः एचसी-एसएफएस 352 के Mitsubishi MR-J2S, MR-J3, और MR-J4 श्रृंखला सर्वो एम्पलीफायरों के साथ संगत है। पुष्टि करें कि एम्पलीफायर का रेटेड आउटपुट मोटर के 3 से मेल खाता है।वायरिंग और चालू करने से पहले 5 किलोवाट / 200V विनिर्देश.

Q3: क्या HC-SFS352K में एक अंतर्निहित विद्युत चुम्बकीय ब्रेक है?

एः नहीं. एचसी-एसएफएस 352 के एक ब्रेक के बिना मानक संस्करण है. ऊर्ध्वाधर अक्ष अनुप्रयोगों या गुरुत्वाकर्षण लोड सेटअप के लिए शक्ति हानि पर यांत्रिक स्थिति पकड़ की आवश्यकता है,एचसी-एसएफएस352बीके ️ ब्रेक और कुंजी शाफ्ट ️ सही विनिर्देश है.

Q4: HC-SFS352K शाफ्ट किस कुंजी आकार का उपयोग करता है?

A: HC-SFS352K Mitsubishi के HC-SFS श्रृंखला यांत्रिक चित्रों में निर्दिष्ट के रूप में JIS B 1301 मानकों के लिए आयाम एक कुंजी मार्ग का उपयोग करता है।सटीक कुंजी चौड़ाई के लिए आधिकारिक मित्सुबिशी इलेक्ट्रिक सर्वो मोटर विनिर्देश पत्र देखें, ऊंचाई और गहराई के आयामों को संभोग युग्मन या नाब को मशीनीकृत करने से पहले।

Q5: क्या 17-बिट एन्कोडर को पूर्ण स्थिति बनाए रखने के लिए बैटरी बैकअप की आवश्यकता होती है?

उत्तरः एकल मोड़ के पूर्ण संचालन के लिए कोई बैटरी की आवश्यकता नहीं है।बहु-बंद पूर्ण स्थिति प्रतिधारण ️ पावर चक्र के माध्यम से कई पूर्ण शाफ्ट मोड़ पर स्थिति को ट्रैक करना ️ एम्पलीफायर पक्ष पर एक बैटरी की आवश्यकता होती हैयह एक एम्पलीफायर स्तर की आवश्यकता है और यह इस बात पर लागू होती है कि एचसी-एसएफएस मोटर संस्करण का उपयोग किया जाता है।
