उत्पाद विवरण:
|
| स्थिति: | नई फ़ैक्टरी सील (NFS) | recyclability: | एचसी-एमएफएस73-एस23 |
|---|---|---|---|
| मूल: | जापान | ||
| प्रमुखता देना: | मित्सुबिशी इंडस्ट्रियल सर्वो मोटर,मित्सुबिशी यास्कावा एसी सर्वो मोटर |
||

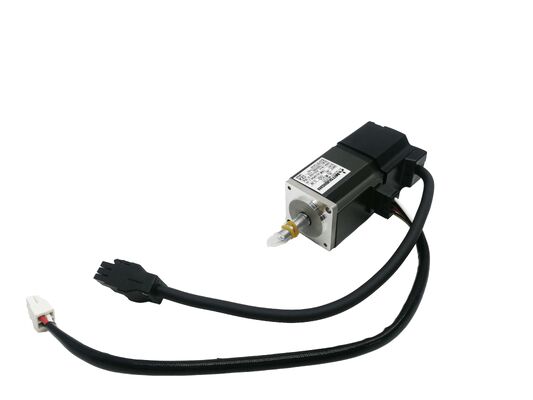

जब एक सर्वो अक्ष को सटीकता, थर्मल स्थिरता या गतिशील प्रतिक्रिया खोने के बिना प्रति घंटे हजारों पोजिशनिंग चक्र चलाने की आवश्यकता होती है,मोटर चयन अन्य सभी के ऊपर एक विशेषता के लिए नीचे आता हैरोटर जड़ता।Mitsubishi HC-MFS73-S23is the 750W member of the HC-MFS ultra-low inertia family — a special shaft variant of the HC-MFS73 that has established itself as a proven fit in SMT pick-and-place machines (including the Panasonic CM202) and high-speed automation equipment where the motor must keep pace with demanding cycle times, शुरू से अंत तक, शिफ्ट के बाद शिफ्ट. नई बॉक्स में, स्टॉक में, तेजी से वितरण के लिए तैयार.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | HC-MFS73-S23 |
| वैकल्पिक कोड | HCMFS73S23 |
| निर्माता | मित्सुबिशी इलेक्ट्रिक कॉरपोरेशन |
| श्रृंखला | MELSERVO J2S / HC-MFS |
| मोटर प्रकार | एसी ब्रशलेस रोटरी सर्वो मोटर |
| जड़ता वर्ग | अति-कम जड़ता, छोटी क्षमता |
| नामित आउटपुट | 750 W (0.75 kW) |
| आपूर्ति वोल्टेज | 200 वी एसी वर्ग |
| रेटेड करंट | 5.1 ए |
| नामित टोक़ | 2.4 एनएम |
| अधिकतम टोक़ | 7.2 एनएम |
| नामित घूर्णन गति | 3,000 आरपीएम |
| अधिकतम गति | 4,500 आरपीएम |
| एन्कोडर प्रकार | अंतर्निहित पूर्ण, 17-बिट |
| एन्कोडर रिज़ॉल्यूशन | 131,072 पीपीआर |
| शाफ्ट का प्रकार | विशेष शाफ्ट (-S23 पदनाम) |
| फ्लैंज आयाम | 80 × 80 मिमी |
| सुरक्षा रेटिंग | IP55 (शाफ्ट के अंत और कनेक्टर को छोड़कर) |
| ऑपरेटिंग तापमान | 0 °C से +40 °C |
| भंडारण तापमान | -15 °C से +70 °C |
| जड़ता वर्ग | अति-निम्न |
| उत्पत्ति | जापान |
| स्थिति | बॉक्स में नया, तेजी से वितरण |
प्रत्यय- S23इस मोटर पर एक संकेत देता हैविशेष शाफ्ट विन्यासमानक सीधी शाफ्ट (HC-MFS73) या कुंजी शाफ्ट (HC-MFS73K) वेरिएंट से भिन्न एक विशिष्ट आयामी प्रोफाइल के लिए निर्मित।विशेष शाफ्ट मोटर्स का उत्पादन मित्सुबिशी द्वारा OEM उपकरण निर्माताओं की सटीक शाफ्ट इंटरफ़ेस आवश्यकताओं से मेल खाने के लिए किया जाता है।, सबसे प्रमुख रूप सेपैनासोनिक CM202 SMT पिक-एंड-प्लेस मशीन पर एक्स-अक्ष ड्राइव, जहां शाफ्ट को मशीन के पोजिशनिंग हेड यूनिट में एक विशिष्ट युग्मन या ड्राइव इंटरफेस को संलग्न करना चाहिए।
यह व्यावहारिक रूप से मायने रखता हैः यदि आप CM202 या इसी तरह के उपकरण में पहले से ही स्थापित एक विफल HC-MFS73-S23 के लिए प्रतिस्थापन की सोर्सिंग कर रहे हैं, तो -S23 शाफ्ट सही विनिर्देश है।एक मानक HC-MFS73 एक सीधी शाफ्ट के साथ एक ही युग्मन इंटरफ़ेस फिट नहीं होगा और यांत्रिक संशोधन के बिना एक प्रत्यक्ष ड्रॉप-इन प्रतिस्थापन के रूप में सेवा नहीं कर सकते.
HC-MFS73 HC-MFS अल्ट्रा-कम जड़ता रेंज के शीर्ष पर बैठता है,2.4 एनएम नामित टोक़ 3,000 आरपीएम पर750W के निरंतर आउटपुट के लिए।7.2 एनएमतीन गुना रेटेड गतिवर्धक गतिवर्धक गतिवर्धक गतिवर्धक गतिवर्धक गतिवर्धक गतिवर्धक गतिवर्धक गति
4,500 आरपीएम अधिकतम गति पर, मोटर नामित से काफी ऊपर की गति सीमा प्रदान करता है जो ट्रैपेज़ोइडल और एस-वक्र गति प्रोफाइल में ओवरस्पीड चरणों को समायोजित करता है।एसएमटी और असेंबली ऑटोमेशन के लिए जहां गति प्रोफ़ाइल में चरम गति तक तेजी से त्वरण शामिल है, एक छोटा स्थिर गति खंड, और समान रूप से तेजी से विलंबता को रोकने के लिए प्रति मिनट सैकड़ों बार दोहराया गया है, अल्ट्रा-लो जड़ता और 4,500 आरपीएम की छत का संयोजन सीधे सक्षम बनाता है.
80 × 80 मिमी का फ्लैंज एचसी-एमएफएस परिवार में सबसे बड़ा है, जो इस अति-कम जड़ता श्रृंखला के सबसे अधिक शक्ति वाले सदस्य के रूप में मोटर की स्थिति को दर्शाता है।
जड़ता घूर्णन गति में परिवर्तन के लिए मोटर का प्रतिरोध है।कम रोटर जड़ता वाला मोटर उसी लागू टोक़ के लिए तेजी से त्वरण और मंदी करता है जो कम चक्र समय में अनुवाद करता है, प्रति चक्र कम ऊर्जा और निरंतर उच्च आवृत्ति संचालन के दौरान मोटर पर कम थर्मल तनाव।
एक पिक-एंड-प्लेस मशीन या असेंबली ऑटोमेशन अक्ष में जो प्रति मिनट सैकड़ों चालें निष्पादित करता है,एक मानक मध्यम जड़ता मोटर और एचसी-एमएफएस 73-एस 23 की तरह एक अति कम जड़ता मोटर के बीच अंतर यह निर्धारित कर सकता है कि क्या मशीन अपने थ्रूपुट विनिर्देश को पूरा करती हैसर्वो एम्पलीफायर के कंट्रोल लूप का भी लाभ होता है: कम इनेर्टी का मतलब होता है अधिक प्राप्त करने योग्य बैंडविड्थ,जिसका अर्थ है बेहतर गड़बड़ी अस्वीकृति और सख्त स्थिति नियंत्रण इस आवेदन की मांग गति पर.
अंतर्निहित एन्कोडर प्रदान करता है131,072 पोजीशन प्रति शाफ्ट रिवोल्यूशनMitsubishi के उच्च गति सीरियल फीडबैक लिंक के माध्यम से servo एम्पलीफायर के लिए।यह शक्ति के अंतराल के माध्यम से शाफ्ट की स्थिति के ज्ञान को बरकरार रखता है servoवर्धक में स्थापित बैकअप बैटरी के साथ, मशीन बंद होने पर मल्टी-टर्न स्थिति डेटा संरक्षित किया जाता है। प्रत्येक स्टार्टअप पूर्ण स्थिति जागरूकता के साथ फिर से शुरू होता है, कोई संदर्भ वापसी की आवश्यकता नहीं है।
एसएमटी और असेंबली उपकरण के लिए जो नियमित रूप से बिजली चक्र या आपातकालीन स्टॉप के बाद तत्काल अक्ष तत्परता की आवश्यकता होती है,होमिंग अनुक्रम को समाप्त करना एक व्यावहारिक परिचालन लाभ है जो डाउनटाइम और चक्र ओवरहेड दोनों को कम करता है.
HC-MFS73-S23 जोड़ेMR-J2S-70A(एनालॉग/पल्स-ट्रेन कमांड) याMR-J2S-70B(SSCNET डिजिटल नेटवर्क कमांड) सर्वो एम्पलीफायर, दोनों MELSERVO J2S प्लेटफॉर्म के भीतर 750W के रेटेड हैं।MR-J2S-70B SSCNET पर सिंक्रनाइज्ड बहु-अक्ष संचालन को सक्षम करता हैस्टैंडअलोन या पीएलसी-आदेशित अक्ष नियंत्रण के लिए, एमआर-जे2एस-70ए पल्स-ट्रेन और एनालॉग गति/टॉर्क कमांड को संभालता है।
HC-MFS73-S23 की विशिष्ट शाफ्ट प्रोफाइल और प्रदर्शन विशेषताएं इसे एक अच्छी तरह से परिभाषित अनुप्रयोग श्रेणी में रखती हैंः
एसएमटी पिक-एंड-प्लेस मशीनेंपॅनासोनिक CM202 और संबंधित SMT प्लेसमेंट उपकरण पर X-अक्ष ड्राइव जहां -S23 शाफ्ट कारखाने द्वारा निर्दिष्ट इंटरफ़ेस है,साथ ही अन्य उच्च गति वाले प्लेसमेंट हेड्स के लिए 750W अल्ट्रा-लो इनेर्टी प्रदर्शन की आवश्यकता होती है
इलेक्ट्रॉनिक घटक की असेंबलीआईसी सम्मिलन उपकरण, कनेक्टर असेंबली मशीनों और पीसीबी हैंडलिंग सिस्टम पर उच्च चक्र अक्ष ड्राइव जहां थ्रूपुट मांगें सर्वो अक्ष पर उच्च चक्र दर आवश्यकताओं को डालती हैं
उच्च-गति गैन्ट्री प्रणालीX/Y गैन्ट्री अक्षों पर विजन-गाइडेड असेंबली और निरीक्षण उपकरण जहां त्वरित बिंदु-से-बिंदु गति सटीक स्थिरता के साथ प्राथमिक प्रदर्शन आवश्यकता है
रोबोटिक्स और हैंडलिंग उपकरणछोटे से मध्यम आर्च्युलेटेड रोबोट और SCARA हाथों पर कंधे और कलाई के जोड़ों पर जहां कम जड़ता पूरी कार्य सीमा में गतिशील प्रतिक्रिया में सुधार करती है
पैकेजिंग और लेबलिंग उपकरणपंजीकरण ड्राइव, खुराक अक्ष और लेबल आवेदक की स्थिति जहां उच्च चक्र दर और विश्वसनीय दोहराए जाने योग्य स्थिति को कॉम्पैक्ट मोटर आयामों के साथ सह-अस्तित्व में होना चाहिए
HC-MFS73 आधार मोटर विभिन्न स्थापना आवश्यकताओं के लिए कई यांत्रिक विन्यास को कवर करता हैः
सभी वेरिएंट एक ही 750W आउटपुट, 17-बिट पूर्ण एन्कोडर, IP55 आवास, और 80 × 80 मिमी फ्लैंज साझा करते हैं।-S23 सही विनिर्देश है जब उपकरण में मोटर को बदलने के लिए जो मूल रूप से इस सटीक भाग संख्या के साथ था.
Q1: HC-MFS73-S23 का उपयोग किस उपकरण में किया जाता है?
HC-MFS73-S23 सबसे व्यापक रूप से HC-MFS73-S23 के रूप में जाना जाता हैपैनासोनिक CM202 SMT पिक-एंड-प्लेस मशीन पर एक्स-अक्ष सर्वो मोटर-S23 विशेष शाफ्ट इस और संबंधित प्लेसमेंट उपकरण में उपयोग किए जाने वाले विशिष्ट युग्मन इंटरफ़ेस से मेल खाता है।यह अन्य उच्च गति असेंबली और स्वचालन प्रणालियों में भी दिखाई देता है जहां मित्सुबिशी ने OEM एकीकरण के लिए विशेष शाफ्ट संस्करणों की आपूर्ति की.
Q2: क्या मैं HC-MFS73-S23 को मानक HC-MFS73 सीधी शाफ्ट मोटर से बदल सकता हूँ?
सीधे तौर पर नहीं।-S23 विशेष शाफ्ट प्रोफाइलमानक सीधी शाफ्ट से आयामी रूप से अलग है। एक मानक एचसी-एमएफएस 73 यांत्रिक संशोधन के बिना -एस 23 संस्करण के लिए डिज़ाइन किए गए उपकरण में एक ही युग्मन इंटरफ़ेस को संलग्न नहीं करेगा.यदि आप एक विफल HC-MFS73-S23 को बदल रहे हैं, तो सही प्रतिस्थापन एक और HC-MFS73-S23 है, न कि मानक शाफ्ट संस्करण।
Q3: कौन सा सर्वो एम्पलीफायर HC-MFS73-S23 के साथ संगत है?
सही एम्पलीफायर हैंMR-J2S-70A(पीएलसी या बाहरी नियंत्रक से एनालॉग या पल्स-ट्रेन कमांड) औरMR-J2S-70B(SSCNET मल्टी-अक्ष Mitsubishi गति प्रणालियों के लिए फाइबर ऑप्टिक नेटवर्क) । दोनों MELSERVO J2S प्लेटफॉर्म के भीतर 750W रेटेड हैं।-S23 शाफ्ट वेरिएंट का एम्पलीफायर संगतता पर कोई प्रभाव नहीं पड़ता है ️ विद्युत इंटरफ़ेस अन्य सभी HC-MFS73 वेरिएंट के समान है.
Q4: क्या HC-MFS73-S23 पावर ऑफ होने के बाद पूर्ण स्थिति को बनाए रखने का समर्थन करता है?
हाँ. 17-बिट एन्कोडर एक पूर्ण प्रकार है.मित्सुबिशी ए6बीएटी बैटरीसर्वो एम्पलीफायर में स्थापित, मल्टी-टर्न स्थिति डेटा मशीन शक्ति को हटा दिया जाता है जब बरकरार रखा जाता है।सभी धुरी की स्थिति तुरंत उपलब्ध है कोई होमिंग या संदर्भ वापसी चक्र की आवश्यकता नहीं हैयह एचसी-एमएफएस जे2एस परिवार की एक मानक विशेषता है।
Q5: क्या HC-MFS73-S23 अभी भी निर्मित है, और इसकी वर्तमान पीढ़ी का समकक्ष क्या है?
एचसी-एमएफएस सीरीज मित्सुबिशी की मेलसेरवो जे2एस पीढ़ी से संबंधित है, जिसे जे4 और जे5 सीरीज के उत्पादों द्वारा सफल किया गया है।नई-इन-बॉक्स एचसी-एमएफएस73-एस23 इकाइयां रखरखाव और स्पेयर पार्ट्स उद्देश्यों के लिए औद्योगिक स्वचालन चैनलों के माध्यम से उपलब्ध हैंमूल उपकरण के लिए जो इस भाग संख्या को निर्दिष्ट करता है, यह सही प्रतिस्थापन विनिर्देश बना रहता है।नई मशीन डिजाइन के लिए मित्सुबिशी की वर्तमान पीढ़ी के समकक्ष एचजी-एमआर या एचजी-केआर श्रृंखला (जे 4) से होंगे, लेकिन उन विभिन्न एम्पलीफायरों और यांत्रिक इंटरफेस की आवश्यकता होती है।
