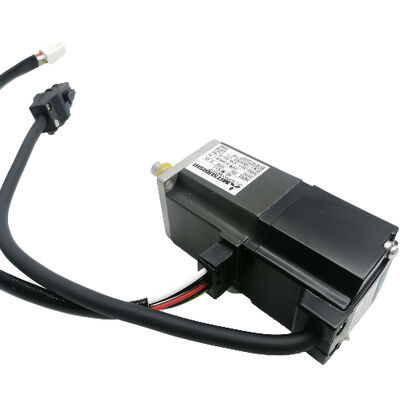

एक नया मित्सुबिशी सर्वो मोटर HC-MFS23G1-UE HCMFS23G1UE नया इन बॉक्स फैक्ट्री सील

मित्सुबिशी HC-MFS23G1-UE सर्वो गियरमोटर — 200W अल्ट्रा-लो इनर्शिया रिडक्शन गियरहेड के साथ, EN/UL कंप्लायंट, नया इन बॉक्स फैक्ट्री सील्ड

जब किसी एप्लिकेशन में सटीक लो-स्पीड पोजिशनिंग, कम आउटपुट स्पीड पर नियंत्रित टॉर्क, या कॉम्पैक्ट मोटर और भारी लोड मैकेनिज्म के बीच बेहतर इनर्शिया मैचिंग की आवश्यकता होती है, तो ड्राइव मोटर से रिडक्शन गियरहेड जोड़ना मानक इंजीनियरिंग प्रतिक्रिया है। मित्सुबिशी HC-MFS23G1-UE ठीक यही प्रदान करता है: एक 200W अल्ट्रा-लो इनर्शिया MELSERVO J2S सर्वो मोटर एक एकीकृत G1 जनरल इंडस्ट्रियल रिडक्शन गियरहेड के साथ, जो EN यूरोपीय मानक और UL/C-UL उत्तरी अमेरिकी मानक दोनों के लिए प्रमाणित है, और मूल फैक्ट्री-सील्ड पैकेजिंग में नया आपूर्ति किया गया है।

दो घटक, एक फैक्ट्री-एकीकृत इकाई

HC-MFS23G1-UE मोटर प्लस अलग से माउंटेड गियरबॉक्स नहीं है। यह एक एकीकृत गियरमोटर है — G1 रिडक्शन गियर असेंबली निर्माण के समय HC-MFS23 मोटर बॉडी में फैक्ट्री-फिट की जाती है, एक मिलान और संरेखित असेंबली के रूप में सत्यापित की जाती है, और पूरी तरह से शिप की जाती है। आउटपुट इंटरफ़ेस, लोड रेटिंग और यांत्रिक आयाम संयुक्त इकाई को दर्शाते हैं।

HC-MFS23 बेस मोटर मित्सुबिशी के HC-MFS अल्ट्रा-लो इनर्शिया परिवार का 200W सदस्य है — एक 60 × 60 मिमी फ्रेम मोटर जो 0.64 Nm निरंतर टॉर्क और 3,000 आरपीएम पर रेटेड है, जो 17-बिट एब्सोल्यूट ऑप्टिकल एन्कोडर के चारों ओर बनाया गया है जो प्रति क्रांति 131,072 पोजीशन प्रदान करता है। G1 गियरहेड मित्सुबिशी का जनरल इंडस्ट्रियल रिडक्शन गियर वर्गीकरण है, जिसे असेंबली मशीनों, हैंडलिंग उपकरण और औद्योगिक स्वचालन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां मध्यम रिडक्शन अनुपात, कॉम्पैक्ट इंस्टॉलेशन और विश्वसनीय निरंतर ड्यूटी प्राथमिक आवश्यकताएं हैं।

तकनीकी विशिष्टताएँ

G1 रिडक्शन गियर की भूमिका

मित्सुबिशी के HC-MFS सर्वो गियरमोटर लाइनअप में, G1 प्रत्यय जनरल इंडस्ट्रियल रिडक्शन गियर को दर्शाता है — एक स्पर-गियर-टाइप एकीकृत गियरहेड जो सामान्य फैक्ट्री स्वचालन के विशिष्ट ड्यूटी चक्रों और लोड विशेषताओं के लिए इंजीनियर किया गया है। यह उच्च-सटीकता (और अधिक महंगा) G5 और G7 स्पाइरल बेवल गियरहेड और ग्राहक-आपूर्ति गियर ट्रेन से जुड़े एक नंगे मोटर के बीच प्रदर्शन अंतर को भरता है।

गियरहेड मोटर के आउटपुट टॉर्क को रिडक्शन अनुपात के समानुपाती रूप से गुणा करता है, जबकि आउटपुट स्पीड को उसी कारक से कम करता है। 3,000 आरपीएम पर 0.64 Nm प्रदान करने वाली 200W मोटर के लिए, यहां तक कि एक मध्यम रिडक्शन अनुपात भी गियरहेड आउटपुट शाफ्ट पर काफी अधिक टॉर्क उत्पन्न करता है — इतना कि नंगे मोटर शाफ्ट से सीधे युग्मन के लिए यांत्रिक रूप से अव्यवहारिक भार को चलाने के लिए पर्याप्त है।

समान रूप से महत्वपूर्ण प्रभाव है लोड इनर्शिया मैचिंग पर। G1 गियरहेड गियर अनुपात के वर्ग द्वारा मोटर पर लोड के परावर्तित इनर्शिया को कम करता है। यह HC-MFS23 के अल्ट्रा-लो इनर्शिया मोटर डिज़ाइन को मोटर अकेले अनुशंसित इनर्शिया अनुपात के भीतर संभाल सकने वाले की तुलना में काफी अधिक इनर्शिया वाले भार को चलाने की अनुमति देता है — ठीक वही समस्या जिसे G1 गियरहेड हल करने के लिए इंजीनियर किया गया है।

17-बिट एब्सोल्यूट एन्कोडर — पोजीशन इंटेलिजेंस बिल्ट इन

HC-MFS23G1-UE में पोजीशन सेंसिंग उसी 17-बिट एब्सोल्यूट एन्कोडर से आती है जो HC-MFS श्रृंखला में मानक है — प्रति मोटर शाफ्ट क्रांति 131,072 अलग-अलग पोजीशन, जो FANUC-संगत हाई-स्पीड सीरियल लिंक के माध्यम से सर्वो एम्पलीफायर तक प्रेषित होती है।

एन्कोडर मोटर शाफ्ट पोजीशन पढ़ता है, गियरहेड आउटपुट शाफ्ट नहीं। सर्वो सिस्टम पैरामीटर में गियर अनुपात को ध्यान में रखता है, जो पूरे ऑपरेटिंग रेंज में मोटर पोजीशन डेटा को सटीक आउटपुट शाफ्ट पोजीशन में अनुवादित करता है। एब्सोल्यूट होने के कारण, एन्कोडर बैटरी बैकअप के साथ पावर साइकल के माध्यम से पोजीशन डेटा बनाए रखता है — प्रत्येक मशीन स्टार्टअप पर होमिंग रूटीन को समाप्त करता है।

EN और UL/C-UL मानक अनुपालन — UE पदनाम

-UE प्रत्यय एक मित्सुबिशी फैक्ट्री पदनाम है जो पुष्टि करता है कि इस इकाई का निर्माण और सत्यापन दोनों का अनुपालन करने के लिए किया गया है:

EN मानक(यूरोपीय नॉर्म) — यूरोपीय संघ और यूरोपीय आर्थिक क्षेत्र के भीतर बेचे जाने वाले और संचालित होने वाले CE-चिह्नित उपकरणों के लिए आवश्यक अनुरूपता ढांचा। अनुपालन लागू EU निर्देशों द्वारा आवश्यक विद्युत सुरक्षा, मोटर निर्माण और विद्युत चुम्बकीय संगतता को कवर करता है।

UL/C-UL मानक — अंडरराइटर्स लेबोरेटरीज प्रमाणन जो अमेरिकी (UL) और कनाडाई (c-UL) बाजार की आवश्यकताओं दोनों को कवर करता है। यह उत्तरी अमेरिकी औद्योगिक और वाणिज्यिक प्रतिष्ठानों में विद्युत उपकरणों के लिए मान्यता प्राप्त सुरक्षा प्रमाणन है।

मित्सुबिशी के दस्तावेज़ीकरण के अनुसार, UE-कंप्लायंट मॉडल की हैंडलिंग, प्रदर्शन और विद्युत विशिष्टताएँ मानक मॉडल के समान हैं। UE पदनाम अतिरिक्त विनिर्माण ट्रेसिबिलिटी, घटक अनुपालन सत्यापन और दस्तावेज़ीकरण को दर्शाता है — मोटर डिजाइन में कोई अंतर नहीं। उन मशीन बिल्डरों के लिए जो कई भौगोलिक बाजारों में उपकरण की आपूर्ति करते हैं, या जिन्हें अंतिम ग्राहकों को नियामक अनुपालन प्रदर्शित करने की आवश्यकता होती है, -UE वेरिएंट निर्दिष्ट करने से प्रमाणन प्रक्रिया के लिए आवश्यक दस्तावेज़ीकरण पथ प्रदान होता है।

संगत सर्वो एम्पलीफायर

HC-MFS23G1-UE MR-J2S-20A(एनालॉग/पल्स-ट्रेन कमांड इंटरफ़ेस) या MR-J2S-20B(SSCNET नेटवर्क इंटरफ़ेस) सर्वो एम्पलीफायर के साथ जोड़ा जाता है, दोनों MELSERVO J2S प्लेटफॉर्म के भीतर 200W पर रेटेड हैं।

एम्पलीफायर पैरामीटर कॉन्फ़िगरेशन के लिए, गियर अनुपात दर्ज किया जाना चाहिए ताकि सर्वो सिस्टम मोटर एन्कोडर काउंट्स को आउटपुट शाफ्ट पोजीशन पर सही ढंग से मैप कर सके। मित्सुबिशी के MR-J2S एम्पलीफायर इलेक्ट्रॉनिक गियर अनुपात के लिए समर्पित पैरामीटर सेटिंग्स प्रदान करते हैं, जिससे कमीशनिंग के दौरान यह सेटअप सीधा हो जाता है।

यह मोटर कहां काम करती है

HC-MFS23G1-UE संयोजन — कॉम्पैक्ट फ्रेम, अल्ट्रा-लो मोटर इनर्शिया, एकीकृत रिडक्शन, प्रमाणित मानक अनुपालन — स्वचालन अनुप्रयोगों के एक विशिष्ट और अच्छी तरह से परिभाषित सेट में फिट बैठता है:

असेंबली मशीनें — रोटरी इंडेक्सिंग स्टेशन, पार्ट ट्रांसफर मैकेनिज्म और मल्टी-एक्सिस असेंबली सेल जहां G1 गियरहेड लोड किए गए फिक्स्चर और टूलिंग को नियंत्रित, दोहराने योग्य गति पर चलाने के लिए आवश्यक आउटपुट टॉर्क प्रदान करता है।

पैकेजिंग और लेबलिंग उपकरण — फॉर्मेट एडजस्टमेंट एक्सिस, रजिस्ट्रेशन ड्राइव और डेट-कोडिंग मैकेनिज्म जहां मध्यम गति पर सटीक पोजिशनिंग रॉ वेलोसिटी से अधिक महत्वपूर्ण है।

पिक-एंड-प्लेस ऑटोमेशन — लीनियर और रोटरी ट्रांसपोर्ट एक्सिस जहां गियरहेड लोड के प्रभावी इनर्शिया को कम करता है, मोटर शाफ्ट पर सिस्टम की डायनामिक प्रतिक्रिया में सुधार करता है।

मेडिकल डिवाइस और प्रयोगशाला स्वचालन — यूरोपीय या उत्तरी अमेरिकी बाजारों के लिए नियत सिस्टम जहां EN और UL/C-UL अनुपालन एक खरीद आवश्यकता है, एक विकल्प नहीं।

सेमीकंडक्टर और इलेक्ट्रॉनिक्स हैंडलिंग — वेफर ट्रांसपोर्ट, कंपोनेंट प्लेसमेंट और इंस्पेक्शन स्टेशन पोजिशनिंग एक्सिस जहां लो इनर्शिया, पोजीशन एक्यूरेसी और स्टैंडर्ड डॉक्यूमेंटेशन सभी स्पेसिफिकेशन शीट पर दिखाई देते हैं।

नियंत्रित वंश के साथ वर्टिकल एक्सिस — रिडक्शन गियर स्टैंडस्टिल पर अंतर्निहित होल्डिंग टॉर्क प्रदान करता है (गुरुत्वाकर्षण भार के विरुद्ध) गियर अनुपात के समानुपाती, केवल मोटर होल्डिंग करंट पर निर्भरता को कम करता है।

HC-MFS23 गियरमोटर प्रत्यय अवलोकन

HC-MFS23 बेस मोटर कई गियरहेड और प्रत्यय कॉन्फ़िगरेशन के साथ उपलब्ध है। G1 और G2 पदनाम जनरल इंडस्ट्रियल गियरहेड श्रेणी के भीतर विभिन्न रिडक्शन अनुपात का प्रतिनिधित्व करते हैं; G5 और G7 अधिक मांग वाली कोणीय सटीकता आवश्यकताओं के लिए उच्च-सटीकता कॉन्फ़िगरेशन हैं। UE प्रत्यय उन वेरिएंट पर लागू होता है जहां मानक-कंप्लायंट प्रमाणन आवश्यक है। ऑर्डर करने से पहले अपने एप्लिकेशन द्वारा आवश्यक सटीक प्रत्यय संयोजन की पुष्टि करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: HC-MFS23G1-UE के साथ कौन सा सर्वो एम्पलीफायर संगत है?

सही एम्पलीफायर MR-J2S-20A(बाहरी नियंत्रक से एनालॉग स्पीड/टॉर्क कमांड या पल्स-ट्रेन पोजीशन कमांड के लिए) या MR-J2S-20B(मित्सुबिशी मोशन कंट्रोलर के साथ SSCNET सीरियल नेटवर्क सिस्टम के लिए) हैं। दोनों 200W-रेटेड MELSERVO J2S एम्पलीफायर हैं। प्रारंभिक कमीशनिंग के दौरान गियर अनुपात को एम्पलीफायर के इलेक्ट्रॉनिक गियर पैरामीटर में प्रोग्राम किया जाना चाहिए।

Q2: G1 गियरहेड क्या प्रदान करता है जो नंगे HC-MFS23 मोटर नहीं करता है?

G1 गियरहेड गियर अनुपात के समानुपाती मोटर के आउटपुट टॉर्क को गुणा करता है जबकि आउटपुट शाफ्ट स्पीड को उसी कारक से कम करता है। यह गियर अनुपात के वर्ग द्वारा मोटर पर लोड के परावर्तित इनर्शिया को भी कम करता है, जिससे अल्ट्रा-लो इनर्शिया मोटर उन भारों को चला सकता है जिनका इनर्शिया अन्यथा मोटर के स्वीकार्य इनर्शिया अनुपात के भीतर आता है। कम आउटपुट स्पीड, उच्च आउटपुट टॉर्क, या बेहतर इनर्शिया मैचिंग की आवश्यकता वाले अनुप्रयोगों के लिए, G1 गियरहेड एक ही कॉम्पैक्ट फैक्ट्री-असेंबल यूनिट में तीनों प्रदान करता है।

Q3: HC-MFS श्रृंखला पर G1, G5 और G7 गियरहेड के बीच क्या अंतर है?

G1 मित्सुबिशी का जनरल इंडस्ट्रियल रिडक्शन गियर है — स्पर गियर टाइप, जो सामान्य स्वचालन और हैंडलिंग अनुप्रयोगों के लिए उपयुक्त है जहां आउटपुट शाफ्ट पर मध्यम पोजिशनिंग सटीकता स्वीकार्य है। G5 और G7 प्रिसिजन रिडक्शन गियर (स्पाइरल बेवल टाइप) हैं जिनमें टाइट बैकलैच टॉलरेंस होते हैं, जो उन अनुप्रयोगों के लिए अभिप्रेत हैं जिन्हें गियरहेड आउटपुट पर काफी उच्च कोणीय पोजिशनिंग सटीकता की आवश्यकता होती है, जैसे कि प्रिसिजन रोटरी टेबल और मापन उपकरण। G1 अधिकांश असेंबली और हैंडलिंग अनुप्रयोगों के लिए उपयुक्त विकल्प है; G5/G7 तब निर्दिष्ट किए जाते हैं जब मशीन की सटीकता की आवश्यकता इसे मांगती है।

Q4: -UE प्रत्यय का क्या अर्थ है और क्या यह मेरे एप्लिकेशन के लिए आवश्यक है?

-UE इंगित करता है कि मोटर को EN यूरोपीय मानक(यूरोप में CE-चिह्नित उपकरणों के लिए आवश्यक) और UL/C-UL मानक(उत्तरी अमेरिकी बाजार प्रतिष्ठानों के लिए आवश्यक) दोनों का अनुपालन करने के लिए निर्मित किया गया है। मोटर का विद्युत और यांत्रिक प्रदर्शन गैर-UE संस्करण के समान है; अंतर नियामक अनुपालन दस्तावेज़ीकरण है। यदि आपकी मशीन को यूरोपीय बाजार के लिए CE-चिह्नित किया जाएगा, या उत्तरी अमेरिकी ग्राहक के लिए UL आवश्यकताओं को पूरा करना होगा, तो -UE वेरिएंट सही विनिर्देश है। गैर-विनियमित वातावरण में आंतरिक उपयोग के लिए, दोनों वेरिएंट समान रूप से प्रदर्शन करते हैं।

Q5: क्या 17-बिट एन्कोडर मोटर शाफ्ट पर या गियरहेड आउटपुट शाफ्ट पर पोजीशन पढ़ता है?

एन्कोडर सीधे मोटर शाफ्ट को पढ़ता है। सर्वो एम्पलीफायर प्रोग्राम किए गए इलेक्ट्रॉनिक गियर अनुपात का उपयोग करके मोटर पोजीशन काउंट्स को संबंधित आउटपुट शाफ्ट पोजीशन में परिवर्तित करता है। यह दृष्टिकोण एन्कोडर के पूर्ण 131,072 ppr रेज़ोल्यूशन को बनाए रखता है, जबकि पोजीशन फीडबैक लूप में आउटपुट शाफ्ट कोण का सही प्रतिनिधित्व करता है। सर्वो सिस्टम अनुवाद को पारदर्शी रूप से संभालता है — मशीन कंट्रोलर के दृष्टिकोण से, पोजीशन कमांड और फीडबैक हमेशा आउटपुट शाफ्ट के संदर्भ में व्यक्त किए जाते हैं, चाहे उपयोग किया गया गियर अनुपात कुछ भी हो।
