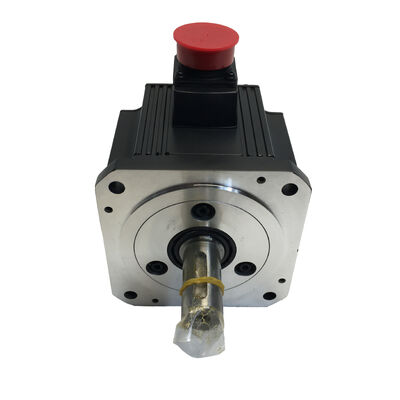

मित्सुबिशी एचसी-एसएफएस103K एसी सर्वो मोटर ¥ 1.0 kW, 3,000 आरपीएम, कुंजी शाफ्ट

स्थितिःबिल्कुल नया · मूल पैकेजिंग · कारखाने सील

भाग संख्याःHC-SFS103K

श्रृंखला:एचसी-एसएफएस -- संगत एम्पलीफायर: एमआर-जे2एस / एमआर-जे3 / एमआर-जे4

अवलोकन

एक किलोवाट. तीन हज़ार आरपीएम. कुंजी शाफ्ट क्योंकि अकेले घर्षण हमेशा पर्याप्त नहीं है.

मित्सुबिशी एचसी-एसएफएस103के एक 1.0 kW एसी सर्वो मोटर है जो 3,000 आरपीएम की नामित गति से चलता है, जो 9.55 एनएम के शिखर के साथ 3.18 एनएम निरंतर टॉर्क का उत्पादन करता है।यह एचसी-एसएफएस 1 में उच्च गति संस्करण है.0 किलोवाट रेंज का चयन तब किया जाता है जब आवेदन में कम गति पर अधिकतम टोक़ के बजाय तेज अक्ष प्रतिक्रिया और कम चक्र समय की आवश्यकता होती है।

कुंजी शाफ्ट इस संस्करण की परिभाषित विशेषता है। जहां मानक HC-SFS103 घर्षण-फिट युग्मन पर निर्भर करता है,के संस्करण में एक मशीनीकृत कुंजी मार्ग जोड़ा गया है ️ एक सकारात्मक यांत्रिक ताला जो लोड रिवर्स के तहत चालित घटक को शाफ्ट पर स्थिर रखता है, निरंतर टोक़, और सदमे के प्रकार का भार जो धीरे-धीरे समय के साथ एक सादे छेद युग्मन को ढीला करता है।

प्रत्येक इकाई ब्रांड नए जहाजों, अपने मूल मित्सुबिशी कारखाने बॉक्स में सील. अनइंस्टॉल. unpowered. कोई rework, कोई पूर्व क्षेत्र उपयोग, कोई अपवाद नहीं.

प्रमुख विनिर्देश

क्यों कुंजी शाफ्ट विनिर्देश बदलता है

यह मशीन स्तर पर सार्थक परिणामों के साथ एक छोटा सा विवरण है।

एक सीधी शाफ्ट सर्वो मोटर केवल युग्मन के क्लैंपिंग बल के माध्यम से टॉर्क प्रसारित करता है।यह कई अनुप्रयोगों में विश्वसनीयता से काम करता है लेकिन कुछ स्थितियों घर्षण-फिट कनेक्शन पर प्रगतिशील तनाव डाल दियाः दोहराया लोड उलट जो आगे और पीछे युग्मन हिला,निरंतर उच्च टोक़ नामित निरंतर मूल्य के निकट, सूचकांक तंत्र या प्रेस से सदमे के भार, और बेल्ट या श्रृंखला ड्राइव जहां रेडियल तनाव शाफ्ट इंटरफ़ेस के लिए एक माध्यमिक भार जोड़ता है।

इन वातावरणों में से किसी में भी, कुंजी शाफ्ट अधिक टिकाऊ समाधान है। कुंजी मार्ग युग्मन, पोली, या गियर हब को यांत्रिक रूप से संलग्न करता है √ टॉर्क कुंजी के माध्यम से ही प्रेषित किया जाता है,नहीं क्लैंपिंग घर्षण के माध्यम से. कोई फिसलन नहीं है, कोई क्रमिक परेशान नहीं है, समय-समय पर जाँच करने और रन-इन के बाद युग्मन को फिर से टॉर्क करने की आवश्यकता नहीं है।

1.0 किलोवाट की शक्ति के साथ 9.55 एन.एम. के पीक टॉर्क के साथ, एचसी-एसएफएस 103 के एक श्रेणी में बैठता है जहां शाफ्ट वेरिएंट के बीच विकल्प एक वास्तविक इंजीनियरिंग निर्णय है, न कि एक बाद का विचार।यदि संचालित घटक को एक कुंजी छेद की आवश्यकता होती है या यदि अनुप्रयोग इतिहास में सीधे शाफ्ट मोटर्स के साथ युग्मन स्लिप शामिल है तो 103K सही विनिर्देश है.

उच्च चक्र वाले वातावरणों के लिए निर्मित प्रदर्शन

गति जो चक्र समय को छोटा करती है।3,000 आरपीएम पर, HC-SFS103K एक ही शक्ति वर्ग में 1,000 आरपीएम या 2,000 आरपीएम वेरिएंट की तुलना में तेजी से पार करता है।तेजी से अक्ष पार सीधे संचालन के बीच गैर उत्पादक समय को कम करता है.

पूर्ण स्थिति, कोई homing दिनचर्या.17-बिट एन्कोडर बिजली चक्रों में शाफ्ट की स्थिति को बरकरार रखता है। एक पुनरारंभ, एक ई-स्टॉप, या एक अनियोजित आउटेज के बाद, नियंत्रक के पास सटीक स्थिति डेटा तुरंत होता है, कोई धीमी होमिंग अनुक्रम नहीं,कोई खोई हुई सूचकांक संख्या नहीं, कोई मैनुअल वसूली प्रक्रिया नहीं है। बहु-शिफ्ट उत्पादन वातावरण में, जो सीधे तेजी से फिर से शुरू करने और ऑपरेटर के कम हस्तक्षेप में तब्दील होता है।

IP65 शाफ्ट सील।शाफ्ट प्रवेश बिंदु पर दबाव वाले पानी और ठीक धूल का विरोध करने के लिए रेटेड। मशीनिंग कोशिकाओं में प्रासंगिक जहां शीतल द्रव धुंध एक स्थिर है, हवा में धातु कणों के साथ प्रेस कमरों में,और खाद्य पदार्थों या फार्मास्युटिकल से सटे उपकरणों में जहां आवधिक धुलाई मानक प्रथा है.

वर्ग एफ इन्सुलेशन।वर्ग B के मोटर्स की तुलना में उच्च निरंतर घुमावदार तापमान को संभालता है, जो गर्म मशीनों के घेरों में लंबे समय तक कार्य चक्र चलाने वाले अनुप्रयोगों में महत्वपूर्ण है जहां मोटर शीतलन प्राकृतिक संवहन तक सीमित है।

तीन पीढ़ियों में एम्पलीफायर संगतता।MR-J2S, MR-J3, और MR-J4 श्रृंखला एम्पलीफायरों के साथ काम करता है।समय के विभिन्न बिंदुओं पर स्थापित उपकरणों का प्रबंधन करने वाली रखरखाव टीमें अलग-अलग भाग संख्याओं का प्रबंधन किए बिना कई ड्राइव पीढ़ियों में फिट होने वाले एक एकल मोटर संस्करण को स्टॉक कर सकती हैं.

विशिष्ट अनुप्रयोग

छोटे सीएनसी मशीनिंग केंद्र और लथ∙ कॉम्पैक्ट मशीन टूल्स पर फ़ीड एक्स और सहायक ड्राइव जहां 3,000 आरपीएम पर 1.0 किलोवाट हल्के से मध्यम काटने के भार और तेजी से तेजी से ट्रैवर्स के लिए सही गति-टॉर्क प्रोफ़ाइल प्रदान करता है।

पिक-एंड-प्लेस और हैंडलिंग उपकरण✓ असेंबली और ट्रांसफर सिस्टम में उच्च गति वाली पोजिशनिंग अक्ष जहां चक्र समय प्राथमिक प्रदर्शन मीट्रिक है और तेजी से दिशा परिवर्तन के तहत शाफ्ट अखंडता मायने रखती है।

लेजर कटिंग और मार्किंग सिस्टमपोजिशनिंग अक्ष जहां एन्कोडर सटीकता और तेजी से प्रतिक्रिया सीधे कट सटीकता, चिह्न पंजीकरण और थ्रूपुट को प्रभावित करती है।

सूचकांक तालिकाएँ और घूर्णी पोजिशनिंग मशीनें️ कुंजी वाले शाफ्ट कनेक्शन वाले रिड्यूसर के माध्यम से संचालित, जहां मोटर को लंबे उत्पादन रनों में सटीक और बार-बार घूर्णी भार को तेज और धीमा करना चाहिए।

पैकेजिंग मशीनरी∙ फार्म-फिल-सील, कार्टनिंग और लेबलिंग उपकरण में एक्सिस ड्राइव जहां निरंतर वेग नियंत्रण और विश्वसनीय पोजिशनिंग उत्पाद की गुणवत्ता और लाइन दक्षता को प्रभावित करती है।

वस्त्र और घुमावदार उपकरण∙ फीड और ट्रान्सवर्स एक्सल्स जहां मोटर एक कुंजी वाले युग्मन के माध्यम से एक संचालित रोलर या घुमावदार तत्व से जुड़ा होता है, और जहां शाफ्ट स्लिप सीधे सामग्री तनाव नियंत्रण को प्रभावित करेगा।

के वेरिएंट के लिए उपलब्धता पर एक नोट

कुंजी शाफ्ट वेरिएंट लगातार अपने सीधे शाफ्ट समकक्षों की तुलना में वितरण इन्वेंट्री का एक छोटा सा हिस्सा प्रतिनिधित्व करते हैंइसलिए आपूर्ति श्रृंखला के प्रत्येक स्तर पर कम इकाइयों को स्टॉक किया जाता हैजब एचसी-एसएफएस103के अप्रत्याशित रूप से विफल हो जाता है, तो सत्यापित-नया प्रतिस्थापन जल्दी से सोर्स करना शायद ही कभी सीधा होता है।सक्रिय संयंत्रों वाले उत्पादन संयंत्रों और ग्राहक के कार्यक्रमों के अनुसार निर्माण करने वाले सिस्टम इंटीग्रेटर दोनों को आवश्यकता होने से पहले हाथ में एक सील स्पेयर होने का लाभ मिलता है.

अक्सर पूछे जाने वाले प्रश्न

Q1: HC-SFS103 और HC-SFS103K में क्या अंतर है?

एः एचसी-एसएफएस 103 में एक मानक सीधी शाफ्ट है; टोक़ युग्मन की क्लैंपिंग बल के माध्यम से प्रेषित किया जाता है। एचसी-एसएफएस 103 के में एक मशीनीकृत कुंजी मार्ग जोड़ा गया है,शाफ्ट और चालित घटक के बीच एक सकारात्मक यांत्रिक कनेक्शन प्रदान करना. जब अनुप्रयोग में कुंजी वाले युग्मन, पल्ली या गियर का उपयोग किया जाता है या जब परिचालन स्थितियां भार उलटा, झटकेदार भार,या निरंतर उच्च टोक़ ️ केवल घर्षण कनेक्शन को समय के साथ अविश्वसनीय बना देता है.

Q2: कौन से सर्वो एम्पलीफायर HC-SFS103K के साथ संगत हैं?

एः एचसी-एसएफएस103K मित्सुबिशी एमआर-जे2एस, एमआर-जे3, और एमआर-जे4 श्रृंखला सर्वो एम्पलीफायरों के साथ संगत है। एम्पलीफायर के नामित आउटपुट की पुष्टि मोटर के 1 से मेल खाती है।0 kW / 200V विनिर्देश और एन्कोडर केबल और पावर कनेक्टर प्रकार उपयोग किए जा रहे एम्पलीफायर पीढ़ी के लिए सही हैं.

Q3: क्या HC-SFS103K में विद्युत चुम्बकीय ब्रेक शामिल है?

उत्तर: नहीं. एचसी-एसएफएस103के मानक गैर-ब्रेक संस्करण है। ऊर्ध्वाधर अक्ष अनुप्रयोगों के लिए या किसी भी सेटअप के लिए जहां भार को शक्ति हानि पर यांत्रिक रूप से रखा जाना चाहिए,HC-SFS103BK जो एक एकीकृत विद्युत चुम्बकीय ब्रेक के साथ कुंजी शाफ्ट को जोड़ती है सही विनिर्देश है.

Q4: HC-SFS103K शाफ्ट के लिए सटीक कुंजी मार्ग आयाम क्या हैं?

उत्तरः कुंजी के आयाम JIS B 1301 मानकों का पालन करते हैं जैसा कि मित्सुबिशी इलेक्ट्रिक के आधिकारिक HC-SFS श्रृंखला यांत्रिक विनिर्देश चित्रों में परिभाषित है।सटीक कुंजी चौड़ाई के लिए वर्तमान मित्सुबिशी सर्वो मोटर कैटलॉग या विनिर्देश शीट देखें, ऊंचाई, गहराई और शाफ्ट व्यास किसी भी संभोग युग्मन या नाब छेद की मशीनिंग से पहले।

प्रश्न 5: क्या 17-बिट पूर्ण एन्कोडर को बिजली की हानि के बाद स्थिति बनाए रखने के लिए बैटरी की आवश्यकता होती है?

उत्तरः एकल मोड़ पर पूर्ण स्थिति बैटरी के बिना बरकरार रहती है।मल्टी-टर्न पूर्ण संचालन के लिए, जहां सिस्टम को पावर चक्र के माध्यम से कई पूर्ण शाफ्ट रिवोल्यूशन पर स्थिति को ट्रैक करने की आवश्यकता होती है, एम्पलीफायर पक्ष पर बैटरी बैकअप की आवश्यकता होती है।यह एक एम्पलीफायर स्तर की आवश्यकता है और यह सभी एचसी-एसएफएस मोटर वेरिएंटों में सुसंगत है, एचसी-एसएफएस 103 के लिए विशिष्ट नहीं है।
