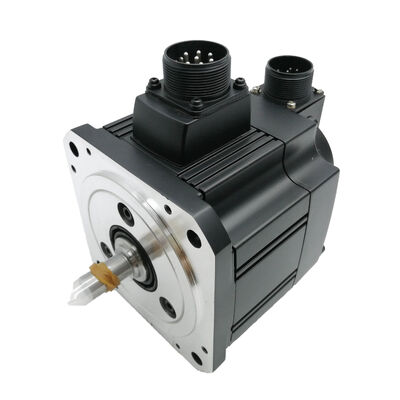

Mitsubishi HC-SFS53 AC सर्वो मोटर — नया बॉक्स में, फ़ैक्टरी सील

स्थिति: बिल्कुल नया · मूल पैकेजिंग · फ़ैक्टरी सील

भाग संख्या: HC-SFS53 / HCSFS53

श्रृंखला: HC-SFS | संगत एम्पलीफायर: MR-J2S / MR-J3 / MR-J4

अवलोकन

कॉम्पैक्ट फ़ुटप्रिंट। 3,000 आरपीएम। काम के लिए तैयार।

Mitsubishi HC-SFS53 एक 500W AC सर्वो मोटर है जो 3,000 आरपीएम निरंतर संचालन के लिए रेटेड है — HC-SFS 500W रेंज का उच्च-गति वाला संस्करण, उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ टॉर्क के साथ-साथ चक्र समय और अक्ष प्रतिक्रिया भी मायने रखती है। 1.59 N·m निरंतर और 4.78 N·m का पीक प्रदान करते हुए, यह HC-SFS श्रृंखला के लिए जानी जाने वाली सटीकता और दोहराव के साथ हल्के से मध्यम अक्ष भार को संभालता है।

छोटी मशीन, तंग कैबिनेट, तेज़ चक्र — यह वह वातावरण है जिसके लिए यह मोटर बनाई गई थी।

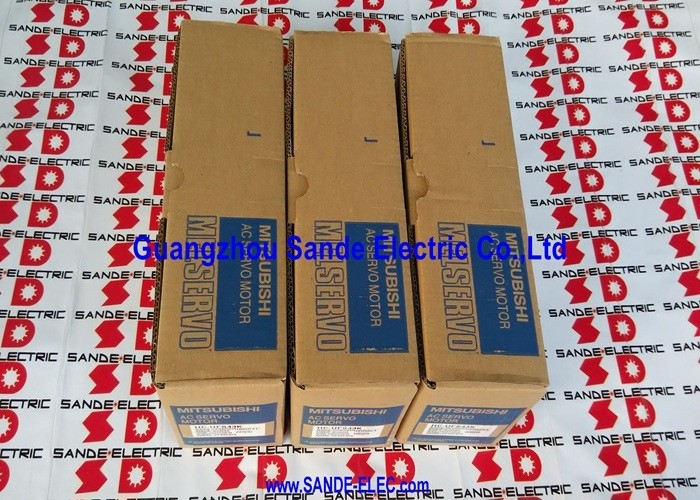

प्रत्येक इकाई को उसके मूल मित्सुबिशी फ़ैक्टरी कार्टन में सील करके शिप किया जाता है। अनइंस्टॉल। अनपावर्ड। कोई रीवर्क नहीं, कोई रीपैकेजिंग नहीं, किसी भी तरह का फ़ील्ड इतिहास नहीं।

मुख्य विनिर्देश

गति के लिए निर्मित, सटीकता द्वारा समर्थित

3,000 आरपीएम पर, HC-SFS53 HC-SFS 500W रेंज के ऊपरी छोर पर स्थित है। वह गति हेडरूम सीधे तेज़ अक्ष ट्रैवर्सल, मशीनिंग अनुप्रयोगों में कम कटिंग समय, और उच्च-चक्र स्वचालन में अधिक प्रतिक्रियाशील स्थिति में तब्दील होता है — भारी, बड़े मोटर फ्रेम पर कदम रखे बिना।

17-बिट एब्सोल्यूट एन्कोडर सटीकता पक्ष का प्रबंधन करता है। प्रति क्रांति 131,072 पल्स और पावर साइकल में वास्तविक एब्सोल्यूट स्थिति प्रतिधारण के साथ, नियंत्रक को हमेशा पता होता है कि अक्ष कहाँ है। स्टार्टअप पर कोई होमिंग अनुक्रम नहीं। ई-स्टॉप के बाद कोई स्थिति हानि नहीं। कई शिफ्ट चलाने वाली या बार-बार बिजली बाधित होने वाली सुविधाओं में, यह एक वास्तविक परिचालन लाभ है।

IP65 शाफ्ट सीलिंग मोटर को उन वातावरणों में सेवा योग्य रखती है जहाँ कूलेंट मिस्ट, महीन धातु धूल, या हवा में कण दैनिक वास्तविकता का हिस्सा हैं। क्लास एफ इन्सुलेशन निरंतर-ड्यूटी चक्रों के लिए थर्मल हेडरूम जोड़ता है जो बिना जबरन कूलिंग के लंबे समय तक चलते हैं।

विशिष्ट अनुप्रयोग

छोटी सीएनसी लेथ और मशीनिंग सेंटर— फ़ीड अक्ष और बुर्ज ड्राइव जहाँ 3,000 आरपीएम पर एक कॉम्पैक्ट 500W मोटर हल्के कटिंग और तेज़ रैपिड ट्रैवर्स के लिए आवश्यक गति-टॉर्क प्रोफ़ाइल प्रदान करती है।

सेमीकंडक्टर और इलेक्ट्रॉनिक्स असेंबली उपकरण— पिक-एंड-प्लेस, बॉन्डिंग और निरीक्षण मशीनें जिन्हें छोटे मोटर पैकेज में सटीक, दोहराने योग्य स्थिति की आवश्यकता होती है।

लेजर कटिंग और मार्किंग सिस्टम— उच्च-गति स्थिति अक्ष जहाँ तेज़ प्रतिक्रिया और एन्कोडर सटीकता सीधे कट गुणवत्ता और थ्रूपुट को प्रभावित करती है।

स्वचालित परीक्षण उपकरण— कार्यात्मक परीक्षकों और माप प्रणालियों में गति अक्ष जिन्हें यांत्रिक प्ले के बिना स्वच्छ, दोहराने योग्य स्थिति की आवश्यकता होती है।

सामान्य फ़ैक्टरी स्वचालन— इंडेक्सिंग टेबल, रोटरी पोजिशनर और सेल में कन्वेयर ड्राइव जहाँ फ़्लोर स्पेस सीमित है और चक्र समय आउटपुट को संचालित करता है।

उपलब्धता पर एक नोट

HC-SFS53 कई OEM से कॉम्पैक्ट मशीन प्लेटफार्मों पर व्यापक रूप से तैनात है। जब कोई अप्रत्याशित रूप से विफल हो जाता है, तो वितरण से लीड टाइम बढ़ सकता है — विशेष रूप से सबसे आम पावर रेटिंग से बाहर के मॉडल के लिए। हाथ में एक सील, सत्यापित-नई स्पेयर पूरी तरह से उस जोखिम को समाप्त करता है। सिस्टम इंटीग्रेटर्स के लिए जो ग्राहक की समय-सीमा के अनुसार निर्माण कर रहे हैं, परियोजना शुरू होने से पहले एक इकाई का स्टॉक करना एक शेड्यूल जोखिम को दूर करता है इससे पहले कि वह समस्या बन जाए।

अक्सर पूछे जाने वाले प्रश्न

Q1: HC-SFS52 और HC-SFS53 के बीच क्या अंतर है?

A: दोनों HC-SFS श्रृंखला में 500W मोटर हैं। HC-SFS52 को 2,000 आरपीएम पर उच्च निरंतर टॉर्क 2.39 N·m के साथ रेट किया गया है। HC-SFS53 3,000 आरपीएम पर 1.59 N·m के रेटेड टॉर्क के साथ चलता है। इस आधार पर चुनें कि क्या एप्लिकेशन को कम गति पर अधिक टॉर्क या उच्च गति पर तेज़ अक्ष ट्रैवर्सल की आवश्यकता है।

Q2: HC-SFS53 के साथ कौन से सर्वो एम्पलीफायर संगत हैं?

A: HC-SFS53 मित्सुबिशी MR-J2S, MR-J3, और MR-J4 श्रृंखला सर्वो एम्पलीफायरों के साथ संगत है। कमीशनिंग से पहले सत्यापित करें कि एम्पलीफायर का रेटेड करंट आउटपुट मोटर के 500W / 200V विनिर्देश से मेल खाता है।

Q3: क्या इस मोटर में बिल्ट-इन होल्डिंग ब्रेक शामिल है?

A: नहीं। HC-SFS53 मानक संस्करण है जिसमें इलेक्ट्रोमैग्नेटिक ब्रेक नहीं है। बिजली हानि पर यांत्रिक स्थिति होल्डिंग की आवश्यकता वाले ऊर्ध्वाधर अक्ष या गुरुत्वाकर्षण-भारित अनुप्रयोगों के लिए, इसके बजाय HC-SFS53B निर्दिष्ट करें।

Q4: इस लिस्टिंग के लिए "नया बॉक्स में, फ़ैक्टरी सील" का क्या मतलब है?

A: मोटर को कभी भी स्थापित, चालू या फ़ील्ड-परीक्षण नहीं किया गया है। यह सभी फ़ैक्टरी सील बरकरार के साथ अपने मूल मित्सुबिशी पैकेजिंग में बनी हुई है — वही स्थिति जिसमें यह उत्पादन सुविधा से निकली थी। कोई नवीनीकरण या रीलेबलिंग नहीं हुई है।

Q5: क्या 17-बिट एन्कोडर को एब्सोल्यूट स्थिति बनाए रखने के लिए बैटरी की आवश्यकता होती है?

A: सिंगल-टर्न एब्सोल्यूट ऑपरेशन के लिए बैटरी की आवश्यकता नहीं होती है। पावर साइकल में मल्टी-टर्न एब्सोल्यूट स्थिति प्रतिधारण के लिए, एम्पलीफायर साइड पर बैटरी बैकअप की आवश्यकता होती है — यह एक एम्पलीफायर-स्तरीय आवश्यकता है, न कि HC-SFS53 मोटर की सीमा।
