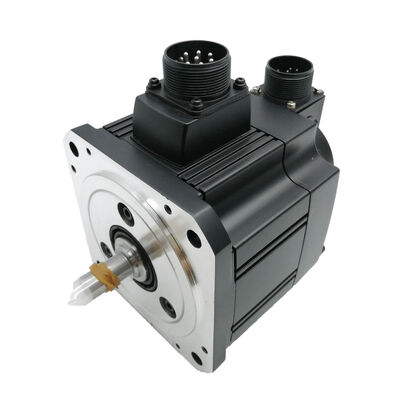

औद्योगिक सर्वो मोटर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | MITSUBISHI |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | एचसी-एसएफ502 |
भाग संख्या: HC-SF502
के रूप में भी खोजा गया: HCSF502, HC-SF-502
श्रृंखला: Mitsubishi MELSERVO HC-SF (J2 पीढ़ी)
मोटर प्रकार: AC ब्रशलेस सर्वो मोटर — सीधी शाफ्ट, कोई ब्रेक नहीं, 2000 आरपीएम
स्थिति: नया बॉक्स में, फैक्ट्री सील
Mitsubishi A6BAT लिथियम बैटरी मूल MELSERVO J2 HC-SF परिवार से 5kW सीधी-शाफ्ट, नो-ब्रेक मोटर है — एक मध्यम-जड़त्व वाली AC ब्रशलेस सर्वो मोटर जिसकी रेटिंग 2,000 आरपीएम, 23.9 Nm निरंतर, और 71.6 Nm पीक है। यह HC-SF 2000 आरपीएम रेंज में दूसरे सबसे बड़े क्षमता बिंदु पर स्थित है, जो 3.5kW HC-SF352 और टॉप-ऑफ-रेंज HC-SF702 के बीच स्थित है, और यह उन अक्षों की आवश्यकताओं को पूरा करता है जो स्पष्ट रूप से मध्य-श्रेणी की क्षमता से ऊपर आती हैं बिना 7kW सिस्टम के विद्युत बुनियादी ढांचे की मांग किए।सीधी शाफ्ट, कोई ब्रेक नहीं। दो विनिर्देश विकल्प, दोनों जानबूझकर। सीधी शाफ्ट उच्च-प्रदर्शन सीएनसी अक्ष बॉलस्क्रू ड्राइव और सीधे-युग्मित तंत्र में मानक घर्षण-क्लैंप और स्प्लिट-क्लैंप युग्मन डिजाइनों से मेल खाती है। ब्रेक की अनुपस्थिति एक ऐसे अनुप्रयोग डिजाइन को दर्शाती है जहां लोड क्षैतिज रूप से समर्थित होता है, गुरुत्वाकर्षण शाफ्ट रोटेशन की दिशा में कार्य नहीं करता है, और आराम की स्थिति पर होल्ड यांत्रिक स्प्रिंग डिवाइस के बजाय एम्पलीफायर सर्वो लॉक से आता है। कोई ब्रेक नहीं मतलब कोई रिले नहीं, कोई MBR अनुक्रमण नहीं, कोई ब्रेक कॉइल वायरिंग नहीं, और एक ऐसे अक्ष पर कोई अतिरिक्त पैनल ओवरहेड नहीं है जिसे इनमें से किसी की भी आवश्यकता नहीं है।
J2 मोटर की पहली पीढ़ी के रूप में, HC-SF502 में 16,384 पीपीआर पर
14-बिट सीरियल एब्सोल्यूट एन्कोडर है और यह मूलMR-J2-500 (बिना एस के) — HC-SF502 सोर्स करें, कोई एम्पलीफायर परिवर्तन आवश्यक नहीं है।MR-J2S-500 — कोई भी मोटर संगत है; HC-SFS502 उच्च एन्कोडर रिज़ॉल्यूशन प्रदान करता है, HC-SF502 एक पूरी तरह से मान्य विकल्प है जहां J2S रिज़ॉल्यूशन एक ड्राइविंग आवश्यकता नहीं है।तकनीकी विनिर्देश
| मान | भाग संख्या |
|---|---|
| HC-SF502 | में नहीं है। यदि मशीन के सुरक्षा डिजाइन को उस अक्ष पर यांत्रिक होल्ड की आवश्यकता है — क्योंकि यह एक ऊर्ध्वाधर अक्ष है, गुरुत्वाकर्षण भार वहन करता है, या मशीन के जोखिम मूल्यांकन ने ब्रेक निर्दिष्ट किया है — नो-ब्रेक HC-SF502 को प्रतिस्थापित करने से एक सुरक्षा कार्य समाप्त हो जाता है। उस प्रतिस्थापन को केवल अक्ष सुरक्षा आवश्यकताओं की औपचारिक समीक्षा के बाद ही किया जाना चाहिए जो परिवर्तन स्वीकार्य है। बी-प्रत्यय मोटर के समान-के-लिए प्रतिस्थापन के लिए, बी-प्रत्यय संस्करण सोर्स करें। |
| 5,000 डब्ल्यू (5 kW) | आपूर्ति वोल्टेज |
| 200V AC वर्ग (3-चरण) | रेटेड करंट |
| 25 ए | पावर सुविधा क्षमता |
| 7.5 kVA | रेटेड गति |
| 2,000 आरपीएम | अधिकतम गति |
| 3,000 आरपीएम | रेटेड टॉर्क |
| पीक टॉर्क | 71.6 एनएम |
| 71.6 एनएम | 176 × 176 मिमी |
| 14-बिट, 16,384 पीपीआर | शाफ्ट प्रकार |
| सीधा (कोई कीवे नहीं) | विद्युत चुम्बकीय ब्रेक |
| कोई नहीं | जड़ता वर्ग |
| मध्यम जड़ता | फ्लैंज आकार |
| 176 × 176 मिमी | HC-SF502 HC-SF 2000 आरपीएम रेंज में 2kW से 7kW तक के हर मोटर के साथ 176 × 176 मिमी फ्लैंज साझा करता है। प्रत्येक क्षमता बिंदु के भीतर, पूर्ण प्रत्यय मैट्रिक्स सभी शाफ्ट-और-ब्रेक संयोजनों को कवर करता है: कोई प्रत्यय नहीं (सीधा, कोई ब्रेक नहीं), बी (ब्रेक के साथ सीधा), के (की वाली, कोई ब्रेक नहीं), और बीके (की वाली ब्रेक के साथ)। सभी चार एक ही फ्लैंज, एन्कोडर प्रोटोकॉल और एम्पलीफायर संगतता साझा करते हैं। शाफ्ट प्रकार और ब्रेक की उपस्थिति किसी भी क्षमता बिंदु पर एम्पलीफायर चयन को प्रभावित नहीं करती है। |
| IP65 | तेल सील |
| लगाया हुआ | परिवेश तापमान |
| 0°C से +40°C | संगत एम्पलीफायर |
| MR-J2-500A / MR-J2-500B / MR-J2S-500A / MR-J2S-500B / MR-J2S-500CP | श्रृंखला |
| J2 (पहली पीढ़ी) | उत्पत्ति |
| जापान में निर्मित | उत्पाद स्थिति |
| बंद — नया-इन-बॉक्स स्टॉक उपलब्ध | 5kW और 23.9 एनएम: वह अक्ष जिसे इस क्षमता की आवश्यकता है |
क्या किसी अक्ष को उस अंतर में धकेलता है? निरंतर भारी कटाई। बॉलस्क्रू-फेड टेबल पर बड़े वर्कपीस और फिक्स्चर का द्रव्यमान। उच्च रैपिड ट्रैवर्स आवश्यकता को बार-बार त्वरण चक्रों के साथ जोड़ा जाता है जहां जड़त्वीय टॉर्क मांग लगातार उच्च होती है। उत्पादन दरों पर महत्वपूर्ण भार के तहत एक स्थानांतरण तंत्र चक्रण। इनमें से कोई भी, और मोटर चयन से पहले ड्यूटी-साइकिल विश्लेषण दिखाएगा कि 3.5kW मोटर थर्मल मार्जिन पर चलती है जबकि 5kW मोटर आराम से उसके भीतर चलती है।
71.6 एनएम पीक — निरंतर आंकड़े का तीन गुना — एम्पलीफायर का त्वरण संसाधन है। लोड की गई मशीन टेबल को न्यूनतम संभव समय में आराम से रैपिड ट्रैवर्स गति तक लाने के लिए निरंतर फ़ीडरेट को बनाए रखने की तुलना में काफी अधिक टॉर्क की आवश्यकता होती है। 71.6 एनएम पीक उस मांग को पूरा करता है, मोटर रैपिड चाल पूरी होने और कटाई ऑपरेशन शुरू होने पर निरंतर ऑपरेटिंग क्षेत्र में लौट आती है। यह वह ड्यूटी प्रोफाइल है जिसके लिए HC-SF502 डिज़ाइन किया गया है: निरंतर रेटिंग के भीतर अच्छी तरह से निरंतर संचालन को घेरने वाले संक्षिप्त, उच्च-टॉर्क क्षणिक।
7.5 kVA पावर सुविधा मांग सिस्टम विद्युत पदचिह्न है। पैनल डिजाइन, केबल साइजिंग, फ्यूजिंग, और कॉन्टैक्टर चयन सभी इस संख्या को 25A रेटेड करंट के साथ प्रमुख करते हैं। लगातार, उच्च-ऊर्जा मंदी की घटनाओं वाले अक्षों के लिए — अधिकतम रैपिड ट्रैवर्स गति से रुकने वाली भारी टेबल अक्ष — MR-J2 या MR-J2S-500 एम्पलीफायर का पुनर्योजी फ़ंक्शन मंदी ऊर्जा को डीसी बस में वापस करता है, और सिस्टम डिजाइन के हिस्से के रूप में पुनर्योजी अवरोधक क्षमता की पुष्टि की जानी चाहिए।
सीधी शाफ्ट: 5kW पर युग्मन डिजाइन
5kW सीएनसी अक्ष पर फिसलना कोई छोटी घटना नहीं है। एक बड़े मशीनिंग सेंटर टेबल पर स्थिति खोने का मतलब कम से कम वर्कपीस पर आयामी त्रुटियां हैं। अधिक गंभीर रूप से, सक्रिय स्थिति लूप निगरानी वाली मशीन पर, एक फिसलन घटना एक अनुवर्ती त्रुटि अलार्म और एक आपातकालीन स्टॉप का कारण बनती है — उत्पादन को इस तरह से रोकती है कि शाफ्ट-टू-कपलिंग इंटरफ़ेस के सावधानीपूर्वक निरीक्षण के बिना निदान करना मुश्किल हो।
चयन प्रक्रिया पीक टॉर्क से शुरू होती है।
युग्मन को 71.6 एनएम को उलट सर्वो अक्ष ड्यूटी के लिए उपयुक्त सेवा कारक के तहत प्रसारित करने के लिए रेटेड होना चाहिए। हब बोर व्यास और सहनशीलता, शाफ्ट ओडी फिनिश, और क्लैंपिंग फास्टनर टॉर्क सभी अंतिम प्राप्त क्लैंप बल में योगदान करते हैं। इनमें से किसी को भी छोटा करने से इंटरफ़ेस पर उपलब्ध घर्षण टॉर्क कम हो जाता है।उन अनुप्रयोगों के लिए जहां संचालित तंत्र के युग्मन डिजाइन में एक कीवे शामिल है — टाइमिंग बेल्ट पुली, गियर हब, स्प्रोकेट ड्राइव, या किसी भी इंटरफ़ेस को एक सकारात्मक कुंजी-और-हब कनेक्शन की आवश्यकता होती है —
HC-SF502K (की वाली शाफ्ट, कोई ब्रेक नहीं) समानांतर संस्करण है। HC-SF502 घर्षण-क्लैंप युग्मन इंटरफेस के लिए है जहां एक सादी शाफ्ट ओडी सही इंटरफ़ेस है।हब स्थापना मार्गदर्शन:
हब चेहरे के खिलाफ बैठे एक ड्रॉबोल्ट, वॉशर और नट का उपयोग करके शाफ्ट पर हब को अक्षीय रूप से खींचने के लिए शाफ्ट-एंड थ्रेडेड छेद का उपयोग करें। हब को शाफ्ट पर हथौड़ा या प्रेस-ड्राइव न करें। इस मोटर के फ्रेम आकार और द्रव्यमान पर, हब स्थापना के दौरान अक्षीय प्रभाव शाफ्ट से मोटर के पीछे एन्कोडर डिस्क और बेयरिंग असेंबली तक प्रसारित होता है। परिणाम एन्कोडर क्षति है जो शायद ही कभी तत्काल दोष को ट्रिगर करता है — यह कंपन के तहत रुक-रुक कर एन्कोडर अलार्म के रूप में हफ्तों या महीनों बाद सामने आता है, जिन्हें उनके मूल का पता लगाना वास्तव में मुश्किल होता है। ड्रॉबोल्ट विधि स्थापना में तीस सेकंड जोड़ती है और इस विफलता मोड को पूरी तरह से समाप्त कर देती है।कोई ब्रेक नहीं: जब सर्वो लॉक पर्याप्त हो
इस अक्ष में ब्रेक जोड़ने से स्थिति होल्ड गुणवत्ता में कोई कार्यात्मक सुधार नहीं होगा। जो यह जोड़ देगा वह 24V डीसी ब्रेक कॉइल वायरिंग, कंट्रोल पैनल में एक रिले और सर्ज अवशोषक, मशीन के सुरक्षा तर्क में एक एम बी आर इंटरलॉक आउटपुट सर्किट, अक्ष कमीशनिंग प्रक्रिया में एक ब्रेक अनुक्रमण आवश्यकता, और निवारक रखरखाव के हिस्से के रूप में ब्रेक डिस्क घर्षण सतह का आवधिक निरीक्षण है। उस ओवरहेड में से कोई भी एक अक्ष पर कोई परिचालन लाभ नहीं देता है जहां लोड सर्वो होल्ड में होने पर स्थिर रहता है।
गणना उन अक्षों पर बदल जाती है जहां गुरुत्वाकर्षण या लोड असंतुलन सर्वो करंट हटा दिए जाने पर शाफ्ट रोटेशन की दिशा में कार्य करता है। एक स्पिंडल हेड ले जाने वाला एक ऊर्ध्वाधर जेड-कॉलम, एक झुका हुआ फ़ीड अक्ष, एक गुरुत्वाकर्षण-लोडेड शटल तंत्र — ये अक्ष
HC-SF502B में एक स्प्रिंग-एप्लाइड फेल-सेफ ब्रेक है; 5kW अक्षों की एक मशीन के साथ, यह पहचानना कि किन अक्षों को ब्रेक की आवश्यकता है और किनको नहीं, सबसे सरल, सबसे रखरखाव योग्य विद्युत डिजाइन उत्पन्न करता है। HC-SF502 मशीन में हर 5kW अक्ष के लिए सही विकल्प है जहां लोड विश्लेषण पुष्टि करता है कि ब्रेक होल्ड की आवश्यकता नहीं है।
J2 पीढ़ी एन्कोडर: क्षमता और संगतता लाभ
14-बिट सीरियल एब्सोल्यूट एन्कोडर का उपयोग करता है। सीरियल एब्सोल्यूट का मतलब है कि एन्कोडर प्रत्येक नमूना अवधि में एम्पलीफायर को एक डिजिटल स्थिति शब्द प्रसारित करता है — एनालॉग साइन/कोसाइन सिग्नल नहीं — और सर्वो एम्पलीफायर में बैटरी बैकअप के माध्यम से पावर-ऑफ घटनाओं के माध्यम से एक मल्टी-टर्न एब्सोल्यूट काउंटर बनाए रखता है।उन अनुप्रयोगों के लिए जिनके लिए HC-SF502 डिज़ाइन किया गया था — सीएनसी मशीन टूल फ़ीड अक्ष, बड़े ट्रांसफर ड्राइव, और 5kW क्षमता ब्रैकेट में औद्योगिक स्वचालन अक्ष — 14-बिट रिज़ॉल्यूशन पूरी तरह से सक्षम है। मशीन टूल पोजिशनिंग सहनशीलता, अनुवर्ती-त्रुटि सीमाएं, और वेग नियंत्रण गुणवत्ता इन अक्षों पर कई कारकों द्वारा निर्धारित की जाती है, जिनमें से एन्कोडर रिज़ॉल्यूशन एक है। 16,384 पीपीआर आंकड़ा इस शक्ति स्तर पर अधिकांश J2-युग और J2S-युग अक्ष आवश्यकताओं के लिए पर्याप्त से अधिक है।
सर्वो एम्पलीफायर में
Mitsubishi A6BAT लिथियम बैटरी किसी भी पावर इंटरप्शन — रात भर शटडाउन, अलार्म ट्रिप, आपातकालीन स्टॉप, या पावर फॉल्ट — के माध्यम से मल्टी-टर्न एब्सोल्यूट काउंटर को बनाए रखता है। इनमें से किसी भी घटना के बाद मशीन को फिर से शुरू करने पर संदर्भ वापसी चक्र के बिना पूर्ण अक्ष स्थिति बहाल हो जाती है। बैटरी एम्पलीफायर में रहती है, मोटर में नहीं, और नियोजित रखरखाव के दौरान एम्पलीफायर पर बदली जाती है। एम्पलीफायर से पहले कम-बैटरी अलार्म पर इसे बदलें; पूरी तरह से समाप्त A6BAT का मतलब है कि पूर्ण काउंटर खो गया है और उत्पादन फिर से शुरू होने से पहले एक संदर्भ वापसी की आवश्यकता है।दो-पीढ़ी एम्पलीफायर संगतता HC-SF502 की सबसे महत्वपूर्ण व्यावहारिक विशेषता है।
क्योंकि 14-बिट J2 एन्कोडर J2S प्लेटफॉर्म से पहले आता है, यह किसी भी पैरामीटर सेटिंग परिवर्तन या हार्डवेयर अनुकूलन के बिना दोनों एम्पलीफायर पीढ़ियों द्वारा पढ़ा जा सकता है:MR-J2-500A / MR-J2-500B
HC-SF502 बनाम HC-SFS502: सोर्सिंग निर्णय
| HC-SF502 | में नहीं है। यदि मशीन के सुरक्षा डिजाइन को उस अक्ष पर यांत्रिक होल्ड की आवश्यकता है — क्योंकि यह एक ऊर्ध्वाधर अक्ष है, गुरुत्वाकर्षण भार वहन करता है, या मशीन के जोखिम मूल्यांकन ने ब्रेक निर्दिष्ट किया है — नो-ब्रेक HC-SF502 को प्रतिस्थापित करने से एक सुरक्षा कार्य समाप्त हो जाता है। उस प्रतिस्थापन को केवल अक्ष सुरक्षा आवश्यकताओं की औपचारिक समीक्षा के बाद ही किया जाना चाहिए जो परिवर्तन स्वीकार्य है। बी-प्रत्यय मोटर के समान-के-लिए प्रतिस्थापन के लिए, बी-प्रत्यय संस्करण सोर्स करें। | श्रृंखला |
|---|---|---|
| J2 (पहली पीढ़ी) | J2S (J2-सुपर) | एन्कोडर |
| 14-बिट, 16,384 पीपीआर | 17-बिट, 131,072 पीपीआर | MR-J2-500 एम्पलीफायर |
| संगत | आवश्यक | MR-J2S-500 एम्पलीफायर |
| संगत | आवश्यक | रेटेड टॉर्क |
| 23.9 एनएम | 71.6 एनएम | 71.6 एनएम |
| 71.6 एनएम | 176 × 176 मिमी | 176 × 176 मिमी |
| HC-SF52 श्रृंखला | HC-SF502 HC-SF 2000 आरपीएम रेंज में 2kW से 7kW तक के हर मोटर के साथ 176 × 176 मिमी फ्लैंज साझा करता है। प्रत्येक क्षमता बिंदु के भीतर, पूर्ण प्रत्यय मैट्रिक्स सभी शाफ्ट-और-ब्रेक संयोजनों को कवर करता है: कोई प्रत्यय नहीं (सीधा, कोई ब्रेक नहीं), बी (ब्रेक के साथ सीधा), के (की वाली, कोई ब्रेक नहीं), और बीके (की वाली ब्रेक के साथ)। सभी चार एक ही फ्लैंज, एन्कोडर प्रोटोकॉल और एम्पलीफायर संगतता साझा करते हैं। शाफ्ट प्रकार और ब्रेक की उपस्थिति किसी भी क्षमता बिंदु पर एम्पलीफायर चयन को प्रभावित नहीं करती है। | HC-SF502 HC-SF 2000 आरपीएम रेंज में 2kW से 7kW तक के हर मोटर के साथ 176 × 176 मिमी फ्लैंज साझा करता है। प्रत्येक क्षमता बिंदु के भीतर, पूर्ण प्रत्यय मैट्रिक्स सभी शाफ्ट-और-ब्रेक संयोजनों को कवर करता है: कोई प्रत्यय नहीं (सीधा, कोई ब्रेक नहीं), बी (ब्रेक के साथ सीधा), के (की वाली, कोई ब्रेक नहीं), और बीके (की वाली ब्रेक के साथ)। सभी चार एक ही फ्लैंज, एन्कोडर प्रोटोकॉल और एम्पलीफायर संगतता साझा करते हैं। शाफ्ट प्रकार और ब्रेक की उपस्थिति किसी भी क्षमता बिंदु पर एम्पलीफायर चयन को प्रभावित नहीं करती है। |
| सीधा, कोई ब्रेक नहीं | यांत्रिक आउटपुट समान है। माउंटिंग समान है। एक सत्यापन सही सोर्सिंग विकल्प निर्धारित करता है: मशीन में एम्पलीफायर नेमप्लेट पढ़ें। | यांत्रिक आउटपुट समान है। माउंटिंग समान है। एक सत्यापन सही सोर्सिंग विकल्प निर्धारित करता है: मशीन में एम्पलीफायर नेमप्लेट पढ़ें। |
MR-J2-500 (बिना एस के) — HC-SF502 सोर्स करें, कोई एम्पलीफायर परिवर्तन आवश्यक नहीं है।MR-J2S-500 — कोई भी मोटर संगत है; HC-SFS502 उच्च एन्कोडर रिज़ॉल्यूशन प्रदान करता है, HC-SF502 एक पूरी तरह से मान्य विकल्प है जहां J2S रिज़ॉल्यूशन एक ड्राइविंग आवश्यकता नहीं है।HC-SF 2000 आरपीएम परिवार — रेंज में 5kW
| आउटपुट | रेटेड टॉर्क | पीक टॉर्क | फ्लैंज | HC-SF52 श्रृंखला |
|---|---|---|---|---|
| 500 डब्ल्यू | 2.39 एनएम | 7.16 एनएम | 21.5 एनएम | HC-SF202 श्रृंखला |
| 1,000 डब्ल्यू | 4.78 एनएम | 14.4 एनएम | 130 × 130 मिमी | HC-SF202 श्रृंखला |
| 1,500 डब्ल्यू | 7.16 एनएम | 21.5 एनएम | 130 × 130 मिमी | HC-SF202 श्रृंखला |
| 2,000 डब्ल्यू | 9.55 एनएम | 28.6 एनएम | 176 × 176 मिमी | HC-SF502 HC-SF 2000 आरपीएम रेंज में 2kW से 7kW तक के हर मोटर के साथ 176 × 176 मिमी फ्लैंज साझा करता है। प्रत्येक क्षमता बिंदु के भीतर, पूर्ण प्रत्यय मैट्रिक्स सभी शाफ्ट-और-ब्रेक संयोजनों को कवर करता है: कोई प्रत्यय नहीं (सीधा, कोई ब्रेक नहीं), बी (ब्रेक के साथ सीधा), के (की वाली, कोई ब्रेक नहीं), और बीके (की वाली ब्रेक के साथ)। सभी चार एक ही फ्लैंज, एन्कोडर प्रोटोकॉल और एम्पलीफायर संगतता साझा करते हैं। शाफ्ट प्रकार और ब्रेक की उपस्थिति किसी भी क्षमता बिंदु पर एम्पलीफायर चयन को प्रभावित नहीं करती है। |
| 3,500 डब्ल्यू | 16.7 एनएम | 50.1 एनएम | 176 × 176 मिमी | HC-SF502 HC-SF 2000 आरपीएम रेंज में 2kW से 7kW तक के हर मोटर के साथ 176 × 176 मिमी फ्लैंज साझा करता है। प्रत्येक क्षमता बिंदु के भीतर, पूर्ण प्रत्यय मैट्रिक्स सभी शाफ्ट-और-ब्रेक संयोजनों को कवर करता है: कोई प्रत्यय नहीं (सीधा, कोई ब्रेक नहीं), बी (ब्रेक के साथ सीधा), के (की वाली, कोई ब्रेक नहीं), और बीके (की वाली ब्रेक के साथ)। सभी चार एक ही फ्लैंज, एन्कोडर प्रोटोकॉल और एम्पलीफायर संगतता साझा करते हैं। शाफ्ट प्रकार और ब्रेक की उपस्थिति किसी भी क्षमता बिंदु पर एम्पलीफायर चयन को प्रभावित नहीं करती है। |
| 5,000 डब्ल्यू | 23.9 एनएम | 71.6 एनएम | 176 × 176 मिमी | HC-SF502 HC-SF 2000 आरपीएम रेंज में 2kW से 7kW तक के हर मोटर के साथ 176 × 176 मिमी फ्लैंज साझा करता है। प्रत्येक क्षमता बिंदु के भीतर, पूर्ण प्रत्यय मैट्रिक्स सभी शाफ्ट-और-ब्रेक संयोजनों को कवर करता है: कोई प्रत्यय नहीं (सीधा, कोई ब्रेक नहीं), बी (ब्रेक के साथ सीधा), के (की वाली, कोई ब्रेक नहीं), और बीके (की वाली ब्रेक के साथ)। सभी चार एक ही फ्लैंज, एन्कोडर प्रोटोकॉल और एम्पलीफायर संगतता साझा करते हैं। शाफ्ट प्रकार और ब्रेक की उपस्थिति किसी भी क्षमता बिंदु पर एम्पलीफायर चयन को प्रभावित नहीं करती है। |
| 7,000 डब्ल्यू | 33.4 एनएम | 100 एनएम | 176 × 176 मिमी | HC-SF502 HC-SF 2000 आरपीएम रेंज में 2kW से 7kW तक के हर मोटर के साथ 176 × 176 मिमी फ्लैंज साझा करता है। प्रत्येक क्षमता बिंदु के भीतर, पूर्ण प्रत्यय मैट्रिक्स सभी शाफ्ट-और-ब्रेक संयोजनों को कवर करता है: कोई प्रत्यय नहीं (सीधा, कोई ब्रेक नहीं), बी (ब्रेक के साथ सीधा), के (की वाली, कोई ब्रेक नहीं), और बीके (की वाली ब्रेक के साथ)। सभी चार एक ही फ्लैंज, एन्कोडर प्रोटोकॉल और एम्पलीफायर संगतता साझा करते हैं। शाफ्ट प्रकार और ब्रेक की उपस्थिति किसी भी क्षमता बिंदु पर एम्पलीफायर चयन को प्रभावित नहीं करती है। |
विशिष्ट अनुप्रयोग
बड़े प्रारूप वाले ऊर्ध्वाधर और क्षैतिज मशीनिंग केंद्रों पर एक्स और वाई टेबल अक्ष जो पर्याप्त वर्कपीस और फिक्स्चर असेंबली को स्थानांतरित करते हैं, HC-SF502 के लिए परिभाषित अनुप्रयोग हैं। ये क्षैतिज अक्ष हैं — कोई ब्रेक आवश्यक नहीं है — 5kW क्षमता पर। भारी कटाई से गुजरने वाली बड़ी वीएमसी टेबल पर निरंतर कटाई टॉर्क की मांग आसानी से उस चीज़ से अधिक हो जाती है जिसे 3.5kW आराम से संभालता है। HC-SF502 का 23.9 एनएम निरंतर आवश्यक थर्मल हेडरूम प्रदान करता है।एचएमसी पैलेट शटल ड्राइव।
क्षैतिज मशीनिंग सेंटर पैलेट चेंजर लोड किए गए पैलेट को मशीनिंग स्थिति और सेटअप स्टेशन के बीच स्थानांतरित करते हैं। मध्यम से बड़े एचएमसी पर पैलेट द्रव्यमान कई सौ किलोग्राम तक पहुंच सकता है, और शटल को उत्पादन दरों पर बार-बार चक्रित होना चाहिए। HC-SF502 का 23.9 एनएम निरंतर और 71.6 एनएम पीक थर्मल सीमाओं के करीब पहुंचे बिना निरंतर स्थानांतरण लोड और त्वरण टॉर्क मांग को संभालता है।यात्रा-कॉलम और ब्रिज मशीनिंग सेंटर अक्ष।
यात्रा-कॉलम मशीनिंग केंद्रों पर, कॉलम ट्रैवर्स अक्ष एक बड़े, भारी संरचनात्मक कास्टिंग को लंबी स्ट्रोक पर रैखिक गाइडवे के साथ ले जाता है। उच्च जड़ता और उच्च रैपिड ट्रैवर्स गति का संयोजन इसे मध्यम-प्रारूप मशीनों पर 5kW अनुप्रयोग बनाता है, और सीधी-शाफ्ट युग्मन इंटरफ़ेस इन अक्षों पर उपयोग किए जाने वाले उच्च-कठोरता डिस्क युग्मन डिजाइनों के लिए उपयुक्त है।बड़े सीएनसी खराद जेड-अक्ष कैरिज ड्राइव।
भारी-ड्यूटी सीएनसी टर्निंग सेंटर जेड-अक्ष कैरिज ड्राइव जो एक बड़े बुर्ज और कैरिज असेंबली को निरंतर कटाई भार के तहत ले जाते हैं, उन्हें गहरी टर्निंग संचालन के दौरान निरंतर कटाई वेग बनाए रखने के लिए 5kW क्षमता की आवश्यकता होती है। सीधी शाफ्ट बड़े खराद जेड-अक्षों पर सर्वो मोटर और बॉलस्क्रू के बीच उपयोग किए जाने वाले युग्मन डिजाइनों के लिए उपयुक्त है।विरासत J2-युग मशीन रखरखाव और प्रतिस्थापन।
शायद सबसे सीधा अनुप्रयोग: एक उत्पादन मशीन वर्तमान में एक विफल या घिसे हुए HC-SF502 पर चल रही है, जिसमें MR-J2-500 एम्पलीफायर स्थापित हैं। नया-इन-बॉक्स HC-SF502 मूल मोटर को सीधे बदल देता है, किसी भी एम्पलीफायर परिवर्तन, पैरामीटर री-इंजीनियरिंग, या अतिरिक्त कमीशनिंग जटिलता के बिना पूर्ण अक्ष कार्य को बहाल करता है। J2-युग मशीनों के बेड़े का प्रबंधन करने वाली रखरखाव टीमों के लिए, इस क्षमता पर इन-बॉक्स उपलब्धता एक तत्काल उत्पादन वसूली समाधान है।नया इन बॉक्स, फैक्ट्री सील
एक मशीन के लिए जो वर्तमान में इस मोटर की प्रतीक्षा में रुकी हुई है, इन-बॉक्स नया सीधे मरम्मत टर्नअराउंड समय को कम करता है और पिछले सेवा घटनाओं से कोई चर नहीं होने वाली एक ज्ञात-स्थिति इकाई प्रदान करता है। बहु-मशीन संचालन पर नियोजित रखरखाव सूची के लिए जहां यह क्षमता कई अक्षों पर दिखाई देती है, फैक्ट्री-सील्ड स्टॉक सुसंगत, सीधे कमीशन करने योग्य इकाइयां प्रदान करता है।
स्थिर तापमान और कम-नमी की स्थिति में कंपन से दूर संग्रहीत, फैक्ट्री-सील्ड HC-SF502 स्टॉक कई वर्षों तक पूर्ण विनिर्देश बनाए रखता है। भंडारण में पांच साल से अधिक के बाद, पहली पावर-अप से पहले बेयरिंग ग्रीस को पुनर्वितरित करने के लिए स्थापना निरीक्षण के हिस्से के रूप में प्री-कमीशनिंग धीमी शाफ्ट रोटेशन मदद करता है।
अक्सर पूछे जाने वाले प्रश्न
HC-SF502 500 वर्ग में J2-पीढ़ी और J2-सुपर एम्पलीफायर दोनों के साथ संगत है। पुष्टि की गई संगत मॉडल हैं
MR-J2-500A औरMR-J2-500B (मूल J2 पीढ़ी), औरMR-J2S-500A, MR-J2S-500B, औरMR-J2S-500CP (J2-सुपर पीढ़ी)। 14-बिट J2 एन्कोडर दोनों प्लेटफार्मों द्वारा बिना किसी संशोधन के पढ़ा जा सकता है। HC-SF502 MR-J3 या MR-J4 एम्पलीफायरों के साथ संगत नहीं है, जो एक अलग एन्कोडर इंटरफ़ेस का उपयोग करते हैं।Q2: HC-SF502 और HC-SFS502 के बीच क्या अंतर है?
दोनों मोटर 176 × 176 मिमी फ्लैंज पर 23.9 एनएम निरंतर और 71.6 एनएम पीक प्रदान करती हैं जिसमें एक सीधी शाफ्ट और कोई ब्रेक नहीं है — माउंटिंग फेस पर भौतिक रूप से विनिमेय। अंतर एन्कोडर पीढ़ी है:
HC-SF502 14-बिट एन्कोडर (16,384 पीपीआर) का उपयोग करता है और MR-J2 और MR-J2S एम्पलीफायरों के साथ काम करता है।HC-SFS502 17-बिट एन्कोडर (131,072 पीपीआर) का उपयोग करता है और केवल MR-J2S एम्पलीफायरों की आवश्यकता होती है। यदि मशीन मूल MR-J2-500 एम्पलीफायरों पर चलती है, तो HC-SF502 सोर्स करें। यदि यह MR-J2S-500 पर चलती है, तो कोई भी मोटर संगत है।Q3: HC-SF502 में विद्युत चुम्बकीय ब्रेक क्यों नहीं है?
HC-SF502 को क्षैतिज अक्षों और ड्राइव के लिए डिज़ाइन किया गया है जहां एम्पलीफायर सर्वो लॉक सभी स्टॉप स्थितियों में पर्याप्त स्थिति होल्ड प्रदान करता है। इन अक्षों पर, ब्रेक जोड़ने से रिले वायरिंग, एम बी आर अनुक्रमण आवश्यकताएं, और पैनल घटक जुड़ते हैं जिनका कोई कार्यात्मक उद्देश्य नहीं होता है। उन अक्षों के लिए जहां गुरुत्वाकर्षण या लोड असंतुलन सर्वो-ऑफ पर शाफ्ट रोटेशन की दिशा में कार्य करता है — ऊर्ध्वाधर जेड-कॉलम, झुकी हुई स्लाइड, असंतुलित भार — सही मोटर
HC-SF502B में एक स्प्रिंग-एप्लाइड फेल-सेफ ब्रेक है; Q4: एब्सोल्यूट एन्कोडर बैटरी कहां है, और अगर यह समाप्त हो जाए तो क्या होता है?
14-बिट एब्सोल्यूट एन्कोडर के मल्टी-टर्न पोजीशन काउंटर को बैक करने वाली
Mitsubishi A6BAT लिथियम बैटरी सर्वो एम्पलीफायर के अंदर स्थित है — मोटर में नहीं। यह किसी भी पावर इंटरप्शन के माध्यम से पूर्ण स्थिति बनाए रखता है जब तक कि वह चार्ज रहता है। जब एम्पलीफायर अपना लो-बैटरी चेतावनी अलार्म प्रदर्शित करता है तो A6BAT को बदलें। यदि बैटरी पूरी तरह से समाप्त हो जाती है, तो मल्टी-टर्न पोजीशन काउंटर शून्य पर रीसेट हो जाता है और उत्पादन फिर से शुरू होने से पहले मशीन को संदर्भ वापसी चक्र की आवश्यकता होती है। सामान्य परिस्थितियों में A6BAT कई वर्षों तक चलता है, लेकिन प्रतिस्थापन अंतराल परिवेश तापमान और मशीन कितनी बार बंद होती है, इस पर निर्भर करता है।Q5: क्या HC-SF502 का उपयोग HC-SF502B को बदलने के लिए किया जा सकता है यदि ब्रेक संस्करण उपलब्ध न हो?
यांत्रिक रूप से मोटरें एक ही फ्लैंज और शाफ्ट साझा करती हैं, लेकिन अक्ष सुरक्षा डिजाइन का पुनर्मूल्यांकन किए बिना वे विनिमेय नहीं हैं।
HC-SF502B में एक स्प्रिंग-एप्लाइड फेल-सेफ ब्रेक है; HC-SF502 में नहीं है। यदि मशीन के सुरक्षा डिजाइन को उस अक्ष पर यांत्रिक होल्ड की आवश्यकता है — क्योंकि यह एक ऊर्ध्वाधर अक्ष है, गुरुत्वाकर्षण भार वहन करता है, या मशीन के जोखिम मूल्यांकन ने ब्रेक निर्दिष्ट किया है — नो-ब्रेक HC-SF502 को प्रतिस्थापित करने से एक सुरक्षा कार्य समाप्त हो जाता है। उस प्रतिस्थापन को केवल अक्ष सुरक्षा आवश्यकताओं की औपचारिक समीक्षा के बाद ही किया जाना चाहिए जो परिवर्तन स्वीकार्य है। बी-प्रत्यय मोटर के समान-के-लिए प्रतिस्थापन के लिए, बी-प्रत्यय संस्करण सोर्स करें।
