परिवर्तनीय आवृत्ति इन्वर्टर
>
|
| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6SE6440-2UD25-5CA1 |

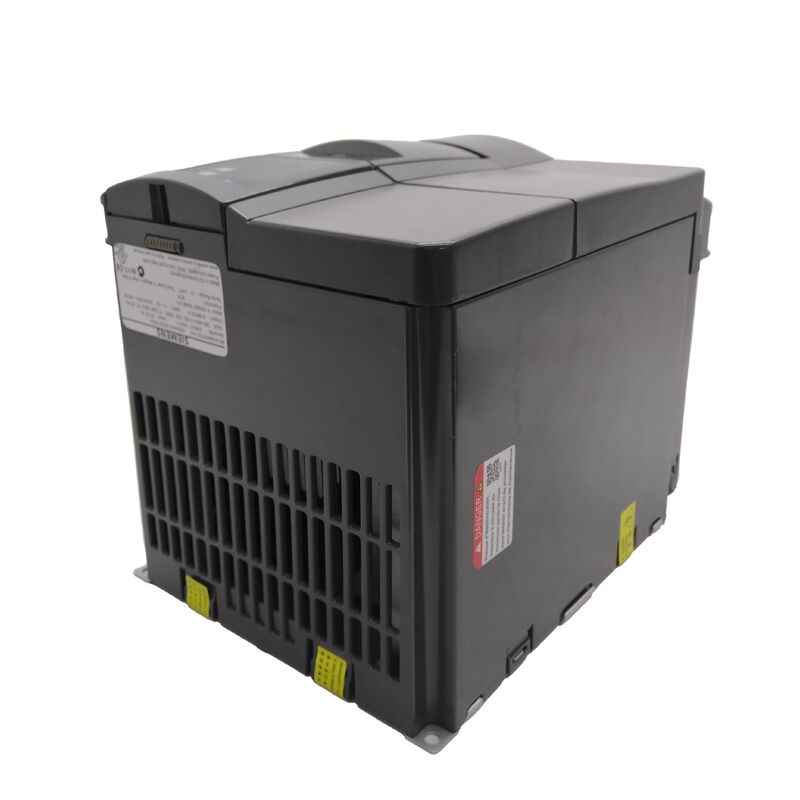

माइक्रोमास्टर 440 सीमेंस का उच्चतम विनिर्देशन वाला माइक्रोमास्टर श्रृंखला इन्वर्टर है - जो उन्नत मोटर नियंत्रण क्षमताओं की पेशकश करता है जो सरल वी/हर्ट्ज गति विनियमन से परे है। 6SE6440-2UD25-5CA1 एप्लिकेशन के ओवरलोड प्रोफ़ाइल के आधार पर दो पावर रेटिंग को कवर करता है:
5.5kW निरंतर टॉर्क (CT/उच्च अधिभार, HO):सभी गति पर निरंतर टॉर्क की आवश्यकता वाले अनुप्रयोगों के लिए - कन्वेयर ड्राइव, होइस्ट, कंप्रेसर और मशीन टूल्स जहां ओवरलोड सीमाओं के बिना कम गति से उच्च गति तक पूर्ण टॉर्क उपलब्ध होना चाहिए।
7.5 किलोवाट वर्ग टॉर्क (एलओ / फैन-पंप):पंखे, पंप और केन्द्रापसारक कम्प्रेसर के लिए जहां टॉर्क की मांग गति के वर्ग के साथ कम हो जाती है - कम-अधिभार अनुप्रयोगों में एक ही ड्राइव को बड़ी मोटर को बिजली देने की अनुमति देता है।
| पैरामीटर | कीमत |
|---|---|
| सीटी पावर | 5.5 किलोवाट / 7.5 एचपी |
| एलओ पावर | 7.5 किलोवाट / 10 एचपी |
| इनपुट | 380-480V AC ±10%, 3-फ़ेज़, 47-63Hz |
| आगत बहाव | 15.6ए (एचओ) / 17.3ए (एलओ) |
| आउटपुट करेंट | 13.2ए (एचओ) / 19.0ए (एलओ) |
| आउटपुट आवृत्ति | 0-650 हर्ट्ज़ |
| अधिभार | 150% × 60 सेकंड / 200% × 3 सेकंड (एचओ) |
| चौखटा | एफएससी (फ़्रेम सी) |
| DIMENSIONS | 245 × 185 × 195 मिमी |
| वज़न | 5.5 किग्रा |
| आईपी रेटिंग | आईपी20 |
| मैं/ओ | 6 डीआई, 3 रिले आउटपुट, 2 एआई, 2 एओ, 1 पीटीसी/केटीवाई |
6SE6440-2UD25-5CA1 की आपूर्ति आंतरिक EMC फ़िल्टर के बिना की जाती है। यूरोपीय ईएमसी उत्सर्जन मानकों (ईएन 61800-3 श्रेणी सी1 या सी2) के अनुपालन की आवश्यकता वाले इंस्टॉलेशन के लिए, ड्राइव के मुख्य इनपुट पर एक बाहरी ईएमसी फ़िल्टर लगाया जाना चाहिए। सीमेंस एफएससी फ़्रेम सी एमएम440 के लिए उद्देश्य-डिज़ाइन किए गए बाहरी फ़िल्टर विकल्प प्रदान करता है - इंस्टॉलेशन के ईएमसी मूल्यांकन से आवश्यक फ़िल्टर वर्ग की पुष्टि करें।
मशीन टूल मुख्य स्पिंडल ड्राइव:एक मशीनिंग केंद्र को 24,000 आरपीएम तक परिवर्तनीय गति स्पिंडल नियंत्रण की आवश्यकता होती है - लगभग 400 हर्ट्ज आउटपुट की आवश्यकता होती है। 6SE6440-2UD25-5CA1 सभी स्पिंडल गति पर सुचारू टॉर्क के लिए एफसीसी वेक्टर मोड के साथ पूर्ण-रेंज गति नियंत्रण प्रदान करता है।
कन्वेयर और पैकेजिंग मशीन:एक उत्पादन लाइन कन्वेयर को सेंसर रहित वेक्टर मोड के साथ विश्वसनीय परिवर्तनीय गति नियंत्रण की आवश्यकता होती है - 6SE6440-2UD25-5CA1 बेल्ट में अलग-अलग उत्पाद भार की परवाह किए बिना सटीक गति विनियमन प्रदान करता है।
Q1: 6SE6440-2UD25-5CA1 पर CT (5.5kW) और LO (7.5kW) रेटिंग के बीच क्या अंतर है?
CT (कॉन्स्टेंट टॉर्क / HO) 5.5kW: उच्च क्षणिक टॉर्क की आवश्यकता वाले अनुप्रयोगों के लिए ड्राइव 60 सेकंड के लिए 150% रेटेड करंट और 3 सेकंड के लिए 200% प्रदान कर सकता है। एलओ (कम ओवरलोड / फैन-पंप) 7.5 किलोवाट: ओवरलोड हेडरूम को 60 सेकंड के लिए 110% और 3 सेकंड के लिए 140% तक कम कर देता है, लेकिन पंखे और पंप लोड के लिए एक बड़ी मोटर को कनेक्ट करने की अनुमति देता है जहां क्षणिक टॉर्क की आवश्यकता नहीं होती है। एप्लिकेशन के अधिभार शुल्क के आधार पर चयन करें।
Q2: क्या 6SE6440-2UD25-5CA1 में ऑपरेटर पैनल शामिल है?
नहीं - यह वैरिएंट AOP (एडवांस्ड ऑपरेटर पैनल) या BOP (बेसिक ऑपरेटर पैनल) के बिना आपूर्ति किया जाता है। ऑपरेटर पैनल के बिना, ड्राइव को अभी भी टर्मिनल स्ट्रिप (एनालॉग/डिजिटल इनपुट) से या आरएस485 सीरियल संचार के माध्यम से संचालित किया जा सकता है। स्थानीय पैरामीटर पहुंच और प्रदर्शन के लिए, एक BOP-2 या AOP-2 पैनल को अलग से ऑर्डर और फिट किया जाना चाहिए।
Q3: 6SE6440-2UD25-5CA1 मूल रूप से किस सीरियल संचार प्रोटोकॉल का समर्थन करता है?
MM440 में एक एकीकृत RS485 पोर्ट शामिल है जो यूएसएस (यूनिवर्सल सीरियल इंटरफ़ेस) प्रोटोकॉल का समर्थन करता है - एक अलग PROFIBUS या अन्य फ़ील्डबस विकल्प मॉड्यूल की आवश्यकता के बिना ड्राइव संचार के लिए एक सीमेंस सीरियल प्रोटोकॉल। PROFIBUS DP कनेक्टिविटी के लिए, MM440 के विकल्प स्लॉट में एक CBP2 संचार बोर्ड लगाया जा सकता है।
Q4: 6SE6440-2UD25-5CA1 के लिए कौन से ब्रेकिंग विकल्प उपलब्ध हैं?
MM440 में एक अंतर्निहित ब्रेकिंग अवरोधक शामिल नहीं है, लेकिन न्यूनतम 56 Ω बाहरी अवरोधक के माध्यम से बाहरी ब्रेकिंग अवरोधक के कनेक्शन का समर्थन करता है - उच्च-जड़ता भार के नियंत्रित मंदी की आवश्यकता वाले अनुप्रयोगों के लिए गतिशील ब्रेकिंग प्रदान करता है। उच्च-ड्यूटी ब्रेकिंग के लिए, बाहरी ब्रेकिंग मॉड्यूल को डीसी बस लिंक से जोड़ा जा सकता है।
Q5: 6SE6440-2UD25-5CA1 के लिए परिवेश तापमान सीमाएँ क्या हैं?
6SE6440-2UD25-5CA1 को बिना किसी कटौती के -10°C से +50°C तक परिवेश के तापमान के लिए रेट किया गया है। +50°C से ऊपर के ऑपरेशन के लिए आउटपुट करंट को कम करने की आवश्यकता होती है। -40°C से +70°C तक भंडारण की अनुमति है। प्रवाहकीय कणों, जल स्प्रे, या संक्षारक वातावरण तक पहुंच वाले वातावरण में उपयोग किए जाने पर IP20 संलग्नक को ड्राइव को एक उपयुक्त नियंत्रण कैबिनेट के अंदर स्थापित करने की आवश्यकता होती है।
