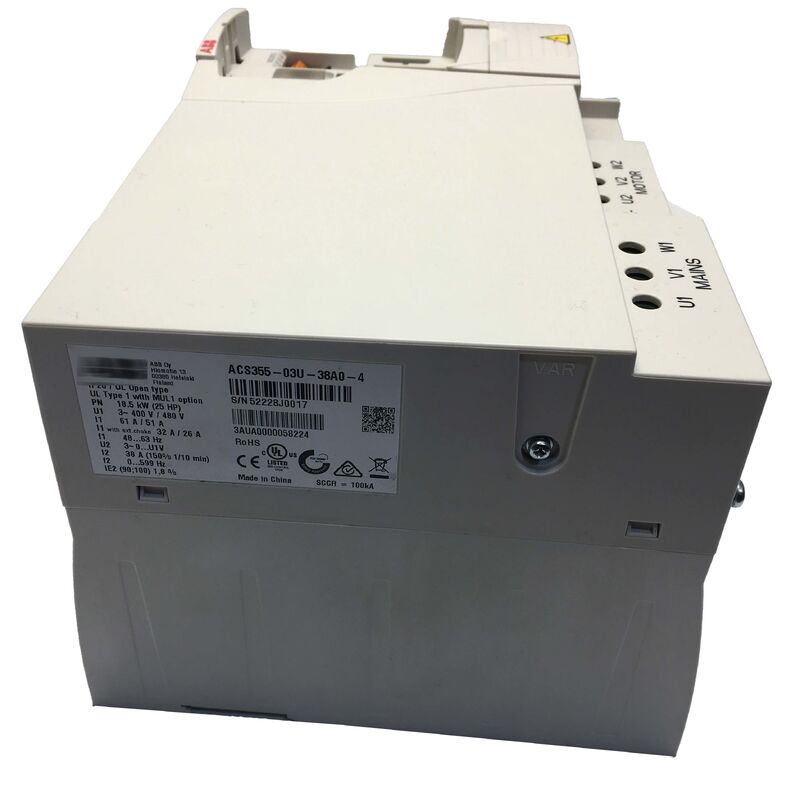

ACS355-03U-38A0-4 नया मूल एबीबी आवृत्ति कनवर्टर ACS35503U38A04
  • ACS355-03U-38A0-4 नया मूल एबीबी आवृत्ति कनवर्टर ACS35503U38A04
  • ACS355-03U-38A0-4 नया मूल एबीबी आवृत्ति कनवर्टर ACS35503U38A04
  • ACS355-03U-38A0-4 नया मूल एबीबी आवृत्ति कनवर्टर ACS35503U38A04
  • ACS355-03U-38A0-4 नया मूल एबीबी आवृत्ति कनवर्टर ACS35503U38A04
  • ACS355-03U-38A0-4 नया मूल एबीबी आवृत्ति कनवर्टर ACS35503U38A04

ACS355-03U-38A0-4 नया मूल एबीबी आवृत्ति कनवर्टर ACS35503U38A04

उत्पत्ति के प्लेस चीन
ब्रांड नाम ABB
प्रमाणन CE RoHS
मॉडल संख्या ACS355-03U-38A0-4
उत्पाद विवरण
ब्रांड:
एबीबी
नमूना:
ACS355-03U-38A0-4
उत्पाद का प्रकार:
परिवर्तनीय आवृत्ति ड्राइव
शृंखला:
एसीएस355
इनपुट वोल्टेज:
380-480 वीएसी
आउटपुट करेंट:
38 ए
शक्ति दर्ज़ा:
18.5 किलोवाट
चरण:
3 चरण
संरक्षण वर्ग:
आईपी20
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1
मूल्य
USD 900-1100 / piece
पैकेजिंग विवरण
मूल पैकेजिंग
प्रसव के समय
2 दिन
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता
प्रति दिन 100 पीसी
उत्पाद वर्णन
ACS355-03U-38A0-4 नया मूल एबीबी आवृत्ति कनवर्टर ACS35503U38A04
ACS355-03U-38A0-4
38A / R4 फ्रेम / ओपन लूप वेक्टर / सुरक्षित टॉर्क बंद / IP20
  • आवृत्ति सीमाः48-63 हर्ट्ज
  • परिवेश का तापमानः-10 से +50°C
  • आर्द्रता:0-95% नॉन कंडेनसिंग
  • आयाम (एच × डब्ल्यू × डी):9.61 × 10.24 × 6.65 इंच
  • वजनः9.7 पाउंड
एसीएस 355 एबीबी की मांग वाले औद्योगिक अनुप्रयोगों के लिए मशीन ड्राइव
एसीएस 355 औद्योगिक मशीनरी के लिए एबीबी का शीर्ष-स्तरीय माइक्रो ड्राइव है। एसीएस 355-03U-38A0-4 एक कॉम्पैक्ट आर 4 फ्रेम में 25 एचपी / 18.5 किलोवाट रेटिंग को कवर करता है 480V पर एसीएस 355 परिवार के मध्य रेंज 0.37 से 22 किलोवाट की आउटपुट रेंज।
इसके मुख्य अनुप्रयोग क्षेत्रों में सामग्री हैंडलिंग, खाद्य और पेय प्रसंस्करण, और रबर, प्लास्टिक और लकड़ी का प्रसंस्करण शामिल है।ये कठिन परिवेश हैं जिनमें विश्वसनीय मोटर नियंत्रण की आवश्यकता होती है, लचीली कनेक्टिविटी और तेजी से कमीशन ️ सभी ACS355 श्रृंखला की परिभाषित विशेषताएं हैं।
प्रमुख विनिर्देश
पैरामीटर मूल्य
रेटिंग 25 HP / 18.5 kW
आउटपुट करंट 38A
इनपुट वोल्ट 380-480V AC, 3-चरण
फ्रेम आर4
घोंसला IP20 / UL खुला प्रकार
मोटर नियंत्रण ओपन लूप वेक्टर (सेंसर रहित वेक्टर)
अतिभार 150% भारी कार्य
ब्रेक लगाना डीसी इंजेक्शन + डायनामिक ब्रेकिंग ट्रांजिस्टर
सुरक्षित टोक़ बंद मानक (एसटीओ)
डिजिटल इनपुट 5
एनालॉग इनपुट 2
आउटपुट 1 रिले, 1 डिजिटल, 1 एनालॉग
दक्षता IE2
मोटर नियंत्रण ️ ओपन लूप वेक्टर (सेंसरलेस वेक्टर)
ACS355-03U-38A0-4 ओपन लूप वेक्टर कंट्रोल को लागू करता है। एबीबी का सेंसरलेस वेक्टर एल्गोरिथ्म जो मोटर एन्कोडर के बिना सटीक गति और टॉर्क विनियमन प्रदान करता है।
ओपन लूप वेक्टर नियंत्रण वास्तविक समय में मोटर की वास्तविक परिचालन स्थितियों के अनुकूल मोटर के गणितीय मॉडल का उपयोग करके मोटर के प्रवाह और टोक़ की गणना करता है।परिणाम मूल वी/हर्ट्ज नियंत्रण से काफी परे प्रदर्शन है:
  • गति विनियमन:कम भारों पर और लोड ट्रांजिट के दौरान गति को विनियमित करना, मोटर लोड में अचानक बदलाव होने पर भी सेट गति बनाए रखना।
  • कम गति के लिए टॉर्कःकम गति पर एन्कोडर फीडबैक के बिना उच्च टोक़ वितरण ️ लोड के तहत चिकनी शुरुआत और नियंत्रित कम गति संचालन की अनुमति देता है।
  • मोटर संगतता:अतिरिक्त हार्डवेयर के बिना मानक प्रेरण मोटर्स के साथ काम करता है (कोई एन्कोडर नहीं, कोई टैकोमीटर नहीं) ।
अनुप्रयोग परिदृश्य
कन्वेयर ड्राइव उन्नयनःएक सामग्री हैंडलिंग कन्वेयर को एक निश्चित गति वाली मोटर से परिवर्तनीय गति नियंत्रण में उन्नत किया जाता है।ACS355-03U-38A0-4 सुचारू त्वरण और मंदी के साथ 25HP परिवर्तनीय आवृत्ति नियंत्रण प्रदान करता है.
खाद्य प्रसंस्करण मशीन ड्राइवःखाद्य एवं पेय प्रसंस्करण मशीन के लिए स्वच्छता के लिए वैरिएबल स्पीड मोटर नियंत्रण की आवश्यकता होती है।ACS355-03U-38A0-4 का कॉम्पैक्ट R4 फ्रेम मशीन के नियंत्रण कैबिनेट के अंदर फिट बैठता है जबकि आवश्यक मोटर नियंत्रण प्रदर्शन प्रदान करता है.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: ACS355-03U-38A0-4 के लिए सामान्य कर्तव्य (ND) और भारी कर्तव्य (HD) रेटिंग के बीच अंतर क्या है?
ACS355-03U-38A0-4 को हेवी ड्यूटी कॉन्फ़िगरेशन में 25HP / 38A (150% ओवरलोड 1 मिनट के लिए) पर रेटेड किया गया है। सामान्य ड्यूटी सेवा में (110% ओवरलोड),एक ही हार्डवेयर थोड़ा अधिक निरंतर शक्ति रेटिंग का समर्थन कर सकते हैंउच्च चक्रात्मक अधिभार आवश्यकताओं वाले अनुप्रयोगों के लिए ∙ जैसे कि लोड के तहत अक्सर शुरू होने वाले कन्वेयर ∙ एचडी 150% रेटिंग ड्राइव की उपयुक्तता की पुष्टि करती है।
प्रश्न 2: क्या सीई-अनुरूप स्थापना के लिए ईएमसी फिल्टर को कनेक्ट करने की आवश्यकता है?
ACS355-03U-38A0-4 अपने आंतरिक ईएमसी फिल्टर से डिस्कनेक्ट के साथ जहाज है। निर्देशित उत्सर्जन सीमाओं (एन 61800-3 श्रेणी C2 या C3) की आवश्यकता वाले वातावरण में सीई मार्किंग अनुपालन के लिए,ईएमसी फिल्टर को आंतरिक ईएमसी फिल्टर लिंक के माध्यम से जोड़ा जाना चाहिएयह ड्राइव के अंदर एक सरल पेंच कनेक्शन है ️ विशिष्ट कनेक्शन बिंदु के लिए ACS355 हार्डवेयर मैनुअल देखें।
Q3: ACS355-03U-38A0-4 के साथ कौन से फील्डबस विकल्प संगत हैं?
ACS355 प्लग-इन विकल्प मॉड्यूल के माध्यम से फील्डबस प्रोटोकॉल की एक विस्तृत श्रृंखला का समर्थन करता है। उपलब्ध एडेप्टर में PROFIBUS-DP, PROFINET, EtherNet/IP, Modbus TCP, CANopen, DeviceNet,और अन्य सभी ड्राइव के विकल्प स्लॉट के माध्यम सेविशिष्ट एडाप्टर कोड आधार भाग संख्या के साथ संलग्न किया जाता है (उदाहरण के लिए, PROFIBUS के लिए + K454, Ethernet/IP+Modbus TCP+PROFINET के लिए + K475) ।
Q4: ACS355-03U-38A0-4 में कौन से एप्लिकेशन मैक्रो पूर्व-लोड किए जाते हैं?
ACS355 में कई अनुप्रयोग मैक्रो शामिल हैंः एबीबी मानक (सामान्य प्रयोजन VFD संचालन), हाथ/स्वचालित (स्थानीय/दूरस्थ नियंत्रण स्विचिंग),पीआईडी नियंत्रण (एकीकृत पीआईडी नियंत्रक के साथ प्रक्रिया प्रतिक्रिया)इन मैक्रो विशिष्ट नियंत्रण मोड के लिए ड्राइव के मापदंडों को पूर्व-संरचित करते हैं, मानक अनुप्रयोगों के लिए घंटे से मिनटों तक कमीशन समय को कम करते हैं.
Q5: ड्राइव और मोटर के बीच अधिकतम केबल लंबाई क्या है?
केबल की लंबाई की सीमा मोटर केबल के प्रकार, ड्राइव की स्विचिंग आवृत्ति सेटिंग और आउटपुट रिएक्टर या du/dt फ़िल्टर का उपयोग किए जाने पर निर्भर करती है।अतिरिक्त फ़िल्टरिंग के बिना मानक परिरक्षित मोटर केबलों के लिए, एबीबी ने एसीएस 355 हार्डवेयर मैनुअल में अधिकतम केबल लंबाई निर्दिष्ट की है, आमतौर पर मानक अनुप्रयोगों के लिए 100 मीटर।लंबे केबल या उच्च आवृत्ति स्विचिंग मोटर इन्सुलेशन पर du/dt तनाव को सीमित करने के लिए एक आउटपुट रिएक्टर की आवश्यकता हो सकती है.
ABB ACS355-03U-38A0-4 Frequency Converter
