परिवर्तनीय आवृत्ति इन्वर्टर
>
|
| उत्पत्ति के प्लेस | ग्रेट ब्रिटेन |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |

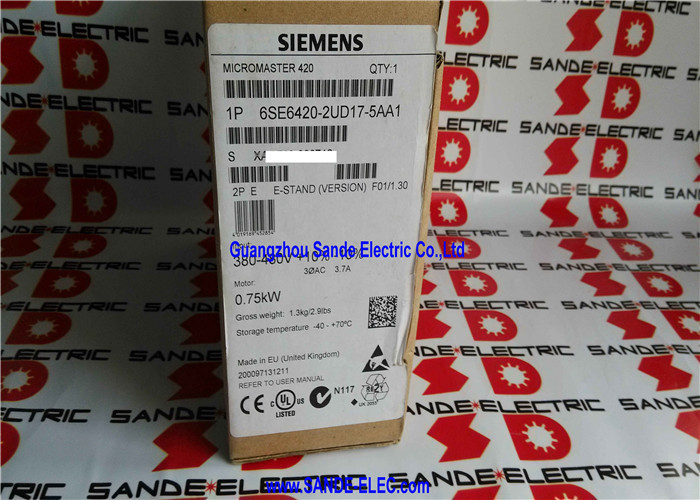

| मॉडल संख्या | 6SE6420-2UD17-5AA1 |
6SE6420-2UD17-5AA1 सीमेंस के माइक्रोमास्टर 420 ड्राइव रेंज का 0.75 किलोवाट सदस्य है - सामान्य औद्योगिक अनुप्रयोगों में मानक एसी मोटर गति नियंत्रण के लिए एक परिवर्तनीय गति ड्राइव। 380-480V तीन-चरण आपूर्ति पर 0.75 किलोवाट पर, यह MM420 रेंज का प्रवेश स्तर का पावर वर्ग है: पंप, पंखे, कन्वेयर अनुभाग, छोटे कंप्रेसर, और सामान्य मशीन ड्राइव अनुप्रयोग जहां गति नियंत्रण की आवश्यकता होती है लेकिन उन्नत ड्राइव फ़ंक्शन नहीं होते हैं।
"फ़िल्टर के बिना" पदनाम इस संस्करण के लिए परिभाषित क्रय निर्णय बिंदु है। माइक्रोमास्टर 420 दो कॉन्फ़िगरेशन में उपलब्ध है - अंतर्निहित ईएमसी फ़िल्टर के साथ या उसके बिना। अंतर्निर्मित फ़िल्टर मुख्य आपूर्ति पर संचालित उच्च-आवृत्ति शोर को कम करता है, जिससे ड्राइव को अतिरिक्त बाहरी घटकों के बिना अपने पर्यावरण के लिए ईएमसी उत्सर्जन सीमा को पूरा करने की अनुमति मिलती है। फ़िल्टर-रहित संस्करण (यह इकाई) छोटा और कम लागत वाला है, लेकिन यदि इंस्टॉलेशन साइट को इसकी आवश्यकता होती है तो संचालित उत्सर्जन मानकों को पूरा करने के लिए बाहरी ईएमसी फ़िल्टर की आवश्यकता होती है।
बाहरी फ़िल्टर का चयन ड्राइव के रेटेड करंट (3.70ए), केबल की लंबाई और साइट की उत्सर्जन वर्ग आवश्यकता (ईएन 61800-3 के तहत श्रेणी सी2 या सी3) द्वारा निर्धारित किया जाता है। आवासीय या हल्के औद्योगिक वातावरण में स्थापना के लिए जहां सख्त उत्सर्जन सीमाएं लागू होती हैं, बाहरी फ़िल्टर अनिवार्य है। निजी नेटवर्क पर भारी औद्योगिक वातावरण में इंस्टॉलेशन के लिए, ड्राइव साइट के ईएमसी मूल्यांकन के अधीन बाहरी फ़िल्टर के बिना काम कर सकती है।
96% दक्षता और 0.95 के पावर फैक्टर पर, एमएम420 महत्वपूर्ण प्रतिक्रियाशील घटक के बिना मुख्य से अपनी रेटेड वास्तविक शक्ति के करीब आता है, जिससे आपूर्ति बुनियादी ढांचे पर स्पष्ट बिजली की मांग कम हो जाती है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | 6SE6420-2UD17-5AA1 |
| शृंखला | माइक्रोमास्टर 420 |
| इनपुट | 3AC, 380-480V ±10%, 47-63Hz |
| रेटेड इनपुट करंट (HO) | 3.70ए |
| रेटेड पावर (सीटी) | 0.75 किलोवाट |
| आउटपुट वोल्टेज | 480V तक, 3AC |
| ऊर्जा घटक | 0.95 |
| क्षमता | 0.96 (96%) |
| ईएमसी फ़िल्टर | शामिल नहीं |
3.70A का इनपुट करंट विनिर्देश हेवी ओवरलोड (HO) रेटेड करंट है। माइक्रोमास्टर 420 की एचओ रेटिंग निरंतर टॉर्क लोड को कवर करती है, जहां ड्राइव में पीक ओवरलोड धाराएं निरंतर रेटेड धारा से काफी ऊपर देखी जा सकती हैं - कन्वेयर ड्राइव, कंप्रेसर, और मिक्सिंग एप्लिकेशन जहां शुरुआती या क्षणिक लोड वर्तमान चोटियों का निर्माण करते हैं।
HO रेटिंग इन अनुप्रयोगों के लिए ओवरलोड मार्जिन प्रदान करती है। कम शुरुआती टॉर्क वाले पंखे और पंप अनुप्रयोगों के लिए, ड्राइव आमतौर पर लाइट ओवरलोड (एलओ) रेटिंग पर उच्च रेटेड मोटर शक्ति प्रदान कर सकता है।
Q1: माइक्रोमास्टर 420 के फ़िल्टर और नो-फ़िल्टर वेरिएंट के बीच क्या अंतर है?
फ़िल्टर संस्करण में एक अंतर्निहित ईएमसी इनपुट फ़िल्टर शामिल है, जो मुख्य आपूर्ति पर फैलने से ड्राइव की स्विचिंग क्रिया द्वारा उत्पन्न उच्च आवृत्ति उत्सर्जन को दबाता है। नो-फ़िल्टर वैरिएंट (6SE6420-2UD17-5AA1) इस फ़िल्टर को छोड़ देता है - ड्राइव अधिक कॉम्पैक्ट है और लागत कम है लेकिन अधिकांश औद्योगिक और सभी आवासीय/वाणिज्यिक प्रतिष्ठानों में ईएमसी अनुपालन के लिए बाहरी ईएमसी फ़िल्टर की आवश्यकता होती है। दोनों वेरिएंट के बीच ड्राइव की कार्यक्षमता समान है।
Q2: MM420 0.75kW किस मोटर आकार को 380-480V सपोर्ट पर चलाता है?
6SE6420-2UD17-5AA1 380-480V पर 0.75 किलोवाट (1 एचपी) मानक तीन-चरण प्रेरण मोटर चलाता है। ड्राइव मोटर पावर क्लास से मेल खाती है - मोटर नेमप्लेट को 380-480V (Y कनेक्शन) पर 0.75 किलोवाट दिखाना चाहिए। बहुत बड़ी मोटर न जोड़ें; ड्राइव की 3.70A की रेटेड धारा अधिकतम निरंतर मोटर धारा निर्धारित करती है जो वह आपूर्ति कर सकती है।
Q3: क्या माइक्रोमास्टर 420 एसटीओ (सेफ टॉर्क ऑफ) सुरक्षा फ़ंक्शन का समर्थन करता है?
मूल माइक्रोमास्टर 420 (6एसई6420 श्रृंखला) प्रमाणित सुरक्षा फ़ंक्शन के रूप में एसटीओ का समर्थन नहीं करता है - यह बाद की सिनामिक्स जी120 श्रृंखला से एक महत्वपूर्ण अंतर है। प्रमाणित एसटीओ या अन्य कार्यात्मक सुरक्षा कार्यों (एसआईएल 2 / पीएलडी) की आवश्यकता वाले अनुप्रयोगों के लिए, सुरक्षा कार्यों के साथ पीएम (पावर मॉड्यूल) और सीयू (कंट्रोल यूनिट) के साथ सिनामिक्स जी120 उपयुक्त चयन है।
Q4: माइक्रोमास्टर 420 किन संचार प्रोटोकॉल का समर्थन करता है?
MM420 बेस यूनिट रिमोट पैरामीटर एक्सेस, स्पीड सेटपॉइंट और स्टार्ट/स्टॉप कमांड के लिए यूएसएस (यूनिवर्सल सीरियल इंटरफ़ेस) प्रोटोकॉल का समर्थन करने वाला एक सीरियल आरएस-485 पोर्ट प्रदान करता है। PROFIBUS DP एकीकरण के लिए एक वैकल्पिक PROFIBUS संचार बोर्ड जोड़ा जा सकता है। अतिरिक्त हार्डवेयर के बिना ड्राइव मूल रूप से PROFINET या ईथरनेट-आधारित प्रोटोकॉल का समर्थन नहीं करता है।
Q5: क्या 6SE6420-2UD17-5AA1 की मरम्मत की जा सकती है, और इसका स्रोत कहां है?
हाँ। माइक्रोमास्टर 420 ड्राइव सीमेंस ड्राइव सेवा और विशेषज्ञ ड्राइव मरम्मत केंद्रों के माध्यम से मरम्मत योग्य हैं। सामान्य विफलता बिंदुओं में आईजीबीटी ट्रांजिस्टर, इलेक्ट्रोलाइटिक डीसी बस कैपेसिटर, गेट ड्राइवर बोर्ड और नियंत्रण कार्ड दोष शामिल हैं। MM420 बड़े स्थापित आधार वाला एक परिपक्व उत्पाद है; नई और परीक्षणित दोनों नवीनीकृत इकाइयाँ सीमेंस की अपनी आपूर्ति और स्थापित MM420 आफ्टरमार्केट के माध्यम से उपलब्ध हैं। सही पावर/वोल्टेज/फ़िल्टर कॉन्फ़िगरेशन सुनिश्चित करने के लिए 2UD17-5AA1 सहित पूर्ण भाग संख्या की पुष्टि करें।
