परिवर्तनीय आवृत्ति इन्वर्टर
>
|
| उत्पत्ति के प्लेस | ग्रेट ब्रिटेन |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 6SE6440-2UD24-0BA1 |

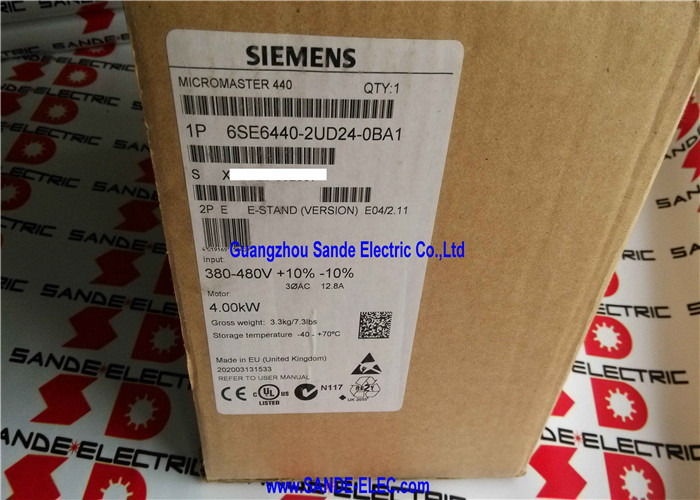

दसीमेंस 6SE6440-2UD24-0BA1is the 4 kW constant-torque variant of the MICROMASTER 440 in Frame Size B — the compact entry of the FSB mechanical format that places this drive's complete feature set within a housing measuring just 202mm tall, 149 मिमी चौड़ा, और 172 मिमी गहरा।
3.3 किलोग्राम वजन और एक मानक डीआईएन-पैनल स्लॉट में आराम से फिट होने के साथ, यह MM440 की पूरी क्षमता लाता है, छह प्रोग्राम करने योग्य डिजिटल इनपुट, द्विदिश एनालॉग I/O, सेंसरलेस वेक्टर कंट्रोल,व्यापक मोटर सुरक्षा, और आरएस-485 संचार 4 किलोवाट मोटर वर्ग के लिए जो सभी हल्के औद्योगिक मशीनरी, प्रक्रिया उपकरण और एचवीएसी सिस्टम में दिखाई देता है।
MM440 ने जब इसे रिलीज़ किया था, तब क्या दिया था और जो अभी भी इसे स्थापित-आधार रखरखाव में प्रासंगिक बनाता है, वह अपने वर्ग के सरल ड्राइव से नियंत्रण गुणवत्ता में एक सार्थक कदम था।
सेंसर रहित वेक्टर मोड से 4 किलोवाट की मोटर्स को बहुत कम गति पर पूर्ण टोक़ विकसित करने और लोड ट्रांजिटर्स पर तेजी से प्रतिक्रिया करने की अनुमति मिली।शाफ्ट एन्कोडर के बिना कि एक सच्चे बंद-लूप वेक्टर ड्राइव की आवश्यकता होगी.
लोड के तहत शुरू होने वाले कन्वेयर, छोटे कंप्रेसर और मिक्सर ड्राइव के लिए जहां लोड टॉर्क प्रोफ़ाइल में काफी भिन्नता होती है,इसका मतलब यह था कि बेहतर गति पकड़ और अधिक विश्वसनीय आरंभ की तुलना में अकेले वी / हर्ट्ज नियंत्रण प्रदान कर सकता है.
एफएसबी फ्रेम इस ड्राइव को एफएससी फ्रेम (एमएम440 रेंज में 5.511 kW वेरिएंट के लिए उपयोग किया जाता है) के ठीक नीचे रखता है।
दोनों एक ही गहराई और चौड़ाई फॉर्म कारक साझा करते हैं, allowing multiple drives of different ratings to sit side by side in a standard panel rail with consistent panel cutout profiles — a practical detail that simplifies panel layout when multiple drive sizes are needed for different motors in the same machine.
भाग संख्या में -2UD24- पदनाम यह 4 kW, 380 ¢ 480V पर अनफ़िल्टर्ड संस्करण (बिना अंतर्निहित EMC फ़िल्टर) के रूप में पहचानता है।
जिन प्रतिष्ठानों में स्थापना के स्थान पर निष्पादित उत्सर्जन अनुपालन की आवश्यकता होती है, वे ड्राइव के इनपुट करंट के आकार के अनुसार एक बाहरी लाइन फिल्टर जोड़ते हैं।
| पैरामीटर | मूल्य |
|---|---|
| नामित शक्ति (HO/CT) | 4 kW / 5 hp |
| नामित शक्ति (LO/VT) | 4 किलोवाट |
| इनपुट | 3एसी, 380V ±10%, 4763Hz |
| इनपुट करंट (HO) | 12.8A |
| आउटपुट करंट (HO) | 10.2A |
| फ्रेम का आकार | एफएसबी |
| आयाम (H×W×D) | 202 × 149 × 172 मिमी |
| वजन | 3.3 किलो |
| सुरक्षा | IP20 |
| परिवेश का तापमान | −10 से +50°C |
| अतिभार | 150% / 60s; 200% / 3s |
| आउटपुट आवृत्ति | 0 ¢650 हर्ट्ज (वी/हर्ट्ज) |
| दक्षता | 0.96 |
| डिजिटल इनपुट | 6 × पृथक |
| रिले आउटपुट | 3 × प्रोग्राम करने योग्य |
| ईएमसी फ़िल्टर | शामिल नहीं |
इस शक्ति स्तर पर MM440 का I/O पूरक बड़े MM440 वेरिएंटों के समान है, जो Siemens द्वारा एक जानबूझकर डिज़ाइन विकल्प है जिसने छोटे ड्राइव के लिए एक स्ट्रिप्ड-डाउन I/O आर्किटेक्चर से बचा है।
छह अलग-अलग डिजिटल इनपुट, दो एनालॉग इनपुट (वोल्टेज या वर्तमान, डीआईपी द्वारा स्विच करने योग्य), दो एनालॉग आउटपुट (020mA),और तीन रिले आउटपुट पैनल डिजाइनर को 4 किलोवाट पर वही वायरिंग लचीलापन देते हैं जो उनके पास 11 किलोवाट पर है.
एक विशिष्ट मशीन की स्थापना में, डिजिटल इनपुट संभालते हैंः प्रारंभ/रोक कमांड (DI1), रन दिशा (DI2), JOG फ़ंक्शन (DI3), बाहरी दोष इनपुट (DI4), सेटपॉइंट स्रोत स्विचिंग (DI5),और निश्चित आवृत्ति चयन (DI6).
ये डिफ़ॉल्ट असाइनमेंट सभी पैरामीटर करने योग्य हैं किसी भी इनपुट को बाहरी रिले या वायरिंग लॉजिक की आवश्यकता के बिना विशिष्ट मशीन के नियंत्रण तर्क के अनुरूप पैरामीटर सूची के माध्यम से फिर से असाइन किया जा सकता है.
दो एनालॉग इनपुट मशीन के पीएलसी से सेटपॉइंट कमांड (प्रक्रिया चर या गति संदर्भ AI1) और फीडबैक या ट्रिमिंग सिग्नल (AI2) प्रदान करते हैं,जबकि दो एनालॉग आउटपुट निगरानी या प्रक्रिया नियंत्रण लूप बंद करने के लिए पर्यवेक्षण प्रणाली के लिए वास्तविक गति और आउटपुट वर्तमान संकेत वापस वितरित.
तीन रिले आउटपुट पीएलसी के डिजिटल इनपुट के लिए मोटर चलाने, गलती, और सेट-पॉइंट स्थिति संकेतों को संभालते हैं।
MM440 में एक बहु-स्तर सुरक्षा वास्तुकला शामिल है जो स्विचबोर्ड में आवश्यक बाहरी रिले सुरक्षा घटकों को कम करती है।
मोटर के स्तर पर, पीटीसी/केटीवाई इंटरफ़ेस मोटर के थर्मल सेंसर के प्रत्यक्ष कनेक्शन की अनुमति देता है,अछूता क्षति होने से पहले ओवरहीट चेतावनी और ट्रिप के लिए ड्राइव को वास्तविक समय मोटर घुमावदार तापमान डेटा देना.
इलेक्ट्रॉनिक थर्मल ओवरलोड (I2t फंक्शन) वास्तविक आउटपुट करंट के अनुपात को मोटर के नामित करंट से मॉनिटर करता है, एक थर्मल मॉडल जमा करता है जो मोटर बिमेटलिक रिले के करीब होता है।जब संचित थर्मल तनाव विन्यास योग्य सीमा से अधिक हो, ड्राइव चेतावनी देता है और फिर ट्रिप करता है।
This function adapts automatically to the reduced cooling airflow at low operating speeds — a condition where fixed overcurrent relays cannot provide adequate protection because the motor's thermal capacity is reduced by the lower cooling airflow from a shaft-mounted fan.
पावर इलेक्ट्रॉनिक्स की ओर से, ड्राइव शॉर्ट सर्किट (आउटपुट फेज-टू-फेज और फेज-टू-ग्राउंड), डीसी बस ओवरवोल्टेज (दबाने के दौरान पुनर्योजी ऊर्जा से) से खुद को बचाता है,कम वोल्टेज (आपूर्ति सग से), और IGBT अतितापमान।
अतितापमान संरक्षण ड्राइव के आंतरिक हीट सिंक तापमान सेंसर का जवाब देता है और आउटपुट पावर स्टेज को थर्मल क्षति होने से पहले नियंत्रित बंद शुरू करता है।
प्रश्न 1: चौकोर टोक़ शक्ति और निरंतर टोक़ शक्ति दोनों 4 किलोवाट के रूप में सूचीबद्ध हैं। पंप और प्रशंसक अनुप्रयोगों के लिए इसका क्या अर्थ है?
अधिकतर MM440 मॉडल के लिए, चर-टॉर्क (LO) रेटिंग निरंतर-टॉर्क (HO) रेटिंग से बड़ी मोटर को चलाने की अनुमति देती है, उदाहरण के लिए, अगले आकार के लिए LO में 5.5 kW बनाम HO में 4 kW।
6SE6440-2UD24-0BA1 एक अपवाद हैः दोनों रेटिंग 4 किलोवाट हैं, जिसका अर्थ है कि यह फ्रेम परिवर्तनीय-टॉर्क मोड में एक बड़ी मोटर की पेशकश नहीं करता है।
4 किलोवाट की मोटर का नाम निर्दिष्ट किया गया है, चाहे लोड स्थिर टोक़ या प्रशंसक/पंप हो। 5.5 किलोवाट के पंप मोटर की आवश्यकता वाले अनुप्रयोगों के लिए, अगले मॉडल (6SE6440-2UD25-5CA1) को निर्दिष्ट किया जाना चाहिए।
प्रश्न 2: ड्राइव ऑपरेटर पैनल के बिना दिया जाता है। क्या बीओपी या एओपी के बिना पैरामीटर सेट किए जा सकते हैं?
The drive's parameter set can be accessed via the RS-485 serial interface using SIEMENS' STARTER or DriveMonitor PC software — no physical operator panel is required for commissioning in installations where a laptop connection is available at the drive.
पीसी के बिना फील्ड एक्सेस के लिए, बीओपी (बेसिक ऑपरेटर पैनल, 6SE6400-0BP00-0AA0) या एओपी (एडवांस्ड ऑपरेटर पैनल) को किसी भी समय ड्राइव के सामने प्लग किया जा सकता है।बीओपी अपने पुश बटन इंटरफ़ेस और 5-अंकीय एलईडी डिस्प्ले के माध्यम से पैरामीटर नेविगेशन और मूल्य परिवर्तन की अनुमति देता है.
एओपी एक सादे पाठ मेनू डिस्प्ले प्रदान करता है और प्रतिस्थापन ड्राइव पर डाउनलोड करने के लिए दस पूर्ण पैरामीटर सेट तक स्टोर कर सकता है।
Q3: क्या MM440 ड्राइव को शाफ्ट एन्कोडर के साथ बंद-लूप स्पीड कंट्रोल में चलाया जा सकता है या यह सेंसरलेस ऑपरेशन तक ही सीमित है?
आधार MM440 ड्राइव (वैकल्पिक एन्कोडर बोर्ड के बिना) सेंसरलेस वेक्टर नियंत्रण और V/Hz नियंत्रण तक सीमित है।
एक शाफ्ट एन्कोडर (सच्चे वेक्टर नियंत्रण) के साथ बंद-लूप गति नियंत्रण के लिए ड्राइव के विकल्प पोर्ट में वैकल्पिक CB15 एन्कोडर बोर्ड स्थापित करने की आवश्यकता होती है।
एन्कोडर बोर्ड टीटीएल/आरएस422 वृद्धिशील एन्कोडर संकेत स्वीकार करता है और बंद-लूप वेग नियंत्रक के लिए गति प्रतिक्रिया प्रदान करता है।
इस शक्ति स्तर पर अधिकांश अनुप्रयोगों में सेंसर रहित वेक्टर नियंत्रण का उपयोग किया जाता है जो एक शाफ्ट एन्कोडर के बिना पर्याप्त गति विनियमन प्रदान करता है ′′ आमतौर पर ±0.5% गति विनियमन भिन्न भार के तहत,अधिकांश कन्वेयर के लिए पर्याप्त, पंप और मिक्सर अनुप्रयोग।
प्रश्न 4: पर्याप्त शीतलन के लिए ड्राइव के ऊपर और नीचे आवश्यक न्यूनतम स्थापना रिक्ति क्या है?
MM440 FSB फ्रेम एक संवहन और मजबूर हवा शीतलन पथ का उपयोग करता है जो ड्राइव के माध्यम से लंबवत रूप से चलता है।
पर्याप्त वायु प्रवाह के लिए ड्राइव के ऊपर और नीचे 100 मिमी (लगभग 4 इंच) की न्यूनतम रिक्ति की आवश्यकता होती है।
अपर्याप्त रिक्ति के कारण ड्राइव के हीट सिंक का तापमान डिजाइन ऑपरेटिंग बिंदु से ऊपर उठ जाता है,जो ड्राइव के अतितापमान निगरानी का पता लगाता है और आउटपुट करंट डीरेटिंग या बंद करने के साथ प्रतिक्रिया करता है.
तंग पैनलों में जहां 100 मिमी का रिक्त स्थान प्राप्त नहीं किया जा सकता है, ड्राइव को MM440 ऑपरेटिंग निर्देशों में प्रलेखित डेरैटिंग स्थितियों के लिए नामित किया जाना चाहिए।
प्रश्न 5: ड्राइव की आउटपुट आवृत्ति 650 हर्ट्ज तक फैली हुई है। क्या यह उपयोगी है और किस अनुप्रयोग के लिए इसकी आवश्यकता है?
650 हर्ट्ज अधिकतम आउटपुट आवृत्ति उच्च गति मोटर अनुप्रयोगों के लिए प्रासंगिक है ∙ स्पिंडल ड्राइव जो मानक 50/60 हर्ट्ज आधार गति से अधिक गति पर दो ध्रुवीय मोटर चलाते हैं,विशेष केन्द्रापसारक ड्राइव, कुछ कपड़ा मशीनरी, और परीक्षण बेंच अनुप्रयोग।
अधिकांश मानक 4-पोल औद्योगिक मोटर्स के लिए जो अपनी नाम प्लेट गति (आमतौर पर 50 हर्ट्ज पर 1450 ₹ 1480 आरपीएम) तक चलते हैं, 50 हर्ट्ज आउटपुट रेंज सामान्य कार्य सीमा है।
The 650 Hz capability is available but requires appropriate motor selection — standard industrial induction motors are not designed for operation above their nameplate frequency without derating and careful consideration of bearing lubrication, यांत्रिक अनुनाद, और इन्सुलेशन वर्ग।
