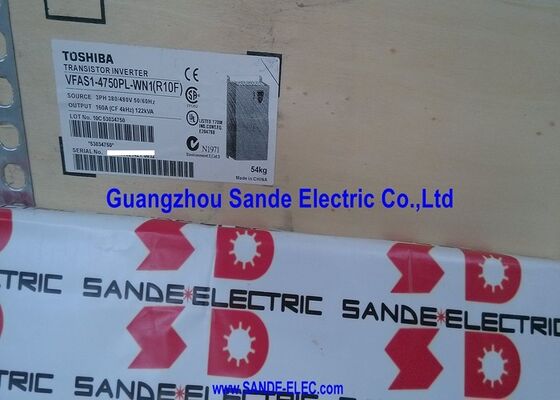

तोशिबा इन्वर्टर VFAS1-4750PL-WN1 तोशिबा ट्रांजिस्टर इन्वर्टर VFAS14750PLWN1 फास्ट शिपिंग

VFAS1-4750PL-WN1 | तोशिबा टॉस्वर्ट VF-AS1 इन्वर्टर - 75kW / 400V / 160A / 3-फेज / CT और VT मोड / पंप / पंखे / कन्वेयर

VF-AS1 श्रृंखला - उच्च-प्रदर्शन सामान्य प्रयोजन ड्राइव

टॉस्वर्ट VF-AS1 तोशिबा का सामान्य-उद्देश्यीय वैरिएबल फ़्रीक्वेंसी ड्राइव प्लेटफ़ॉर्म है, जो उप-किलोवाट से लेकर उच्च क्षमता वाले औद्योगिक प्रतिष्ठानों तक की विस्तृत बिजली रेंज को कवर करता है। VFAS1-4750PL-WN1 400V क्लास रेंज में 75kW बिंदु पर बैठता है - एक क्षमता जो परिसंचरण पंप, उच्च-मात्रा वाले पंखे और लोडेड कन्वेयर सिस्टम सहित मध्यम से बड़े प्रक्रिया उपकरण को कवर करती है।

VF-AS1 CT (कॉन्स्टेंट टॉर्क) और VT (वेरिएबल टॉर्क) दोनों नियंत्रण मोड का समर्थन करता है। सीटी मोड उन भारों के लिए है जिनके लिए गति सीमा में पूर्ण टॉर्क की आवश्यकता होती है - कन्वेयर, कंप्रेसर, सकारात्मक विस्थापन पंप। वीटी मोड केन्द्रापसारक भार - पंखे और केन्द्रापसारक पंप के लिए है - जहां आवश्यक टॉर्क गति के साथ गिरता है। सही मोड का चयन कनेक्टेड लोड प्रकार के लिए ड्राइव के थर्मल प्रबंधन और आउटपुट विशेषताओं को अनुकूलित करता है।

मुख्य विशिष्टताएँ

औद्योगिक प्रक्रियाओं के लिए गति और टॉर्क नियंत्रण

एक परिवर्तनीय आवृत्ति ड्राइव आउटपुट आवृत्ति और वोल्टेज को समायोजित करके मोटर गति को नियंत्रित करती है। VFAS1-4750PL-WN1 मोटर को लगभग शून्य गति से अधिकतम रेटेड गति तक नियंत्रित करता है, सुचारू त्वरण और मंदी रैंप के साथ - प्रत्यक्ष-ऑन-लाइन शुरुआत के यांत्रिक तनाव को समाप्त करता है।

पंप अनुप्रयोगों के लिए, परिवर्तनीय गति नियंत्रण प्रवाह नियंत्रण तंत्र के रूप में थ्रॉटलिंग वाल्व की जगह लेता है। 70% गति पर एक पंप चलाने पर फुल-स्पीड थ्रॉटल ऑपरेशन की तुलना में लगभग 34% बिजली का उपयोग होता है - ऊर्जा की बचत गति अनुपात के घन के समानुपाती होती है। लगातार चलने वाले बड़े पंपों और पंखों के लिए, ऊर्जा खपत में यह कमी ड्राइव स्थापना के लिए प्राथमिक आर्थिक औचित्य का प्रतिनिधित्व करती है।

75kW आउटपुट पर, VFAS1-4750PL-WN1 औद्योगिक जल आपूर्ति पंप, एचवीएसी एयर हैंडलिंग इकाइयों, प्रक्रिया वेंटिलेशन प्रशंसकों और मध्यम-ड्यूटी कन्वेयर ड्राइव सिस्टम के लिए उपयुक्त मोटर आकार को कवर करता है।

अनुप्रयोग परिदृश्य

प्रक्रिया जल आपूर्ति पंप:एक नगरपालिका जल कार्य पंप स्टेशन समानांतर में तीन 75kW केन्द्रापसारक पंप चलाता है। प्रत्येक पंप को VFAS1-4750PL-WN1 द्वारा नियंत्रित किया जाता है, जिससे स्टेशन को पंप को चालू और बंद करने के बजाय अलग-अलग गति से मांग के अनुसार पंप आउटपुट से मेल खाने की अनुमति मिलती है।

औद्योगिक वेंटिलेशन पंखा:एक बड़े प्रोसेस प्लांट वेंटिलेशन पंखे को विभिन्न उत्पादन मोड के लिए परिवर्तनीय वायु प्रवाह की आवश्यकता होती है। 75kW ड्राइव एक निश्चित गति वाली मोटर को डैम्पर नियंत्रण से बदल देती है - पंखे की गति सीधे भिन्न होती है, जिससे डैम्पर हानि समाप्त हो जाती है।

कन्वेयर ड्राइव:बल्क मटेरियल हैंडलिंग सिस्टम पर 75kW कन्वेयर ड्राइव को पूर्ण लोड के तहत सुचारू शुरुआत की आवश्यकता होती है। CT मोड में VFAS1-4750PL-WN1 आराम से नियंत्रित त्वरण प्रदान करता है, स्टार्टअप पर बेल्ट झटके और यांत्रिक झटके को समाप्त करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: VFAS1-4750PL-WN1 में "WN1" प्रत्यय क्या दर्शाता है?

VF-AS1 भाग संख्या में प्रत्यय कोड कॉन्फ़िगरेशन विकल्प - संलग्नक प्रकार, फ़िल्टर विकल्प और क्षेत्रीय विनिर्देश वेरिएंट दर्शाते हैं। "WN1" प्रत्यय इस विशेष इकाई के विशिष्ट विन्यास को दर्शाता है, जिसमें इसके संलग्नक और निस्पंदन विकल्प शामिल हैं। जब प्रतिस्थापन या समकक्ष चयन की आवश्यकता हो तो तोशिबा VF-AS1 उत्पाद चयन गाइड के अनुसार सटीक कॉन्फ़िगरेशन की पुष्टि करें।

Q2: VFAS1-4750PL-WN1 के लिए CT और VT मोड के बीच क्या अंतर है?

सीटी (कॉन्स्टेंट टॉर्क) मोड को सभी गति पर पूर्ण टॉर्क की आवश्यकता वाले भार के लिए चुना जाता है - कन्वेयर, कंप्रेसर, सकारात्मक विस्थापन पंप। वीटी (वेरिएबल टॉर्क) मोड केन्द्रापसारक भार - पंखे और केन्द्रापसारक पंप के लिए है - जहां टॉर्क की मांग वर्ग कानून के अनुसार गति के साथ गिरती है। उचित लोड पर वीटी मोड का चयन करने से पूर्ण गति पर उच्च निरंतर धारा की अनुमति मिलती है; केन्द्रापसारक भार पर सीटी का चयन करना सुरक्षित है लेकिन अधिक रूढ़िवादी सीटी थर्मल रेटिंग का उपयोग करता है।

Q3: VFAS1-4750PL-WN1 के लिए किस इनपुट बिजली आपूर्ति की आवश्यकता है?

ड्राइव को 50 हर्ट्ज या 60 हर्ट्ज पर 400-480 वी रेंज में 3-चरण एसी आपूर्ति की आवश्यकता होती है। 400V नाममात्र आईईसी मानक औद्योगिक आपूर्ति (380V/400V/415V यूरोपीय/एशियाई नेटवर्क) को कवर करता है। 480V अंत में उत्तरी अमेरिकी और कुछ एशियाई 460V/480V आपूर्ति शामिल है। एक सही ढंग से रेटेड मुख्य सर्किट ब्रेकर या फ़्यूज्ड डिस्कनेक्ट स्विच को स्थानीय विद्युत कोड के अनुसार ड्राइव के अपस्ट्रीम में स्थापित किया जाना चाहिए।

Q4: क्या VFAS1-4750PL-WN1 में अंतर्निर्मित ब्रेकिंग अवरोधक शामिल है?

75kW पर, VF-AS1 में अंतर्निहित ब्रेकिंग अवरोधक शामिल नहीं है। एक बाहरी ब्रेकिंग अवरोधक (75kW वेरिएंट के लिए मॉडल PBR7-017W3R7) और ब्रेकिंग यूनिट उन अनुप्रयोगों के लिए आवश्यक हैं जिन्हें सक्रिय मंदी ब्रेकिंग की आवश्यकता होती है - जैसे उच्च जड़ता वाले भार या नियंत्रित वंश की आवश्यकता वाले ऊर्ध्वाधर भार। पंप और पंखे के अनुप्रयोगों के लिए जहां कोस्टिंग को रोकना स्वीकार्य है, ब्रेकिंग अवरोधक की आमतौर पर आवश्यकता नहीं होती है।

Q5: VFAS1-4750PL-WN1 के साथ कौन से मोटर प्रकार संगत हैं?

VF-AS1 को मानक 3-चरण AC इंडक्शन मोटर्स के लिए डिज़ाइन किया गया है। ड्राइव की आउटपुट विशेषताएँ उपयुक्त वोल्टेज वर्ग के लिए रेटेड मानक IEC या NEMA इंडक्शन मोटर्स से मेल खाती हैं। स्थायी चुंबक तुल्यकालिक मोटर्स या विशेष मोटर प्रकारों के लिए, VF-AS1 की नियंत्रण एल्गोरिदम सेटिंग्स के साथ संगतता सत्यापित करें। मोटर का रेटेड करंट ड्राइव की 160A आउटपुट रेटिंग से अधिक नहीं होना चाहिए।
