| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | DORAN |
| प्रमाणन | CE RoHS |

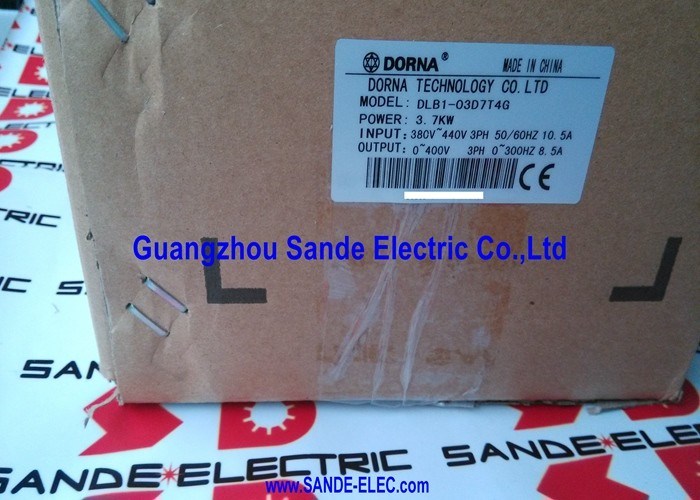

| मॉडल संख्या | DLB1-03D7T4G |
DLB1-03D7T4G डोरना की DLB1 श्रृंखला 3.7kW सामान्य प्रयोजन चर आवृत्ति ड्राइव है।डीएलबी1 को मानक औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में सीएसी मोटर गति नियंत्रण के लिए डिज़ाइन किया गया है, पंखे, पंप, कंप्रेसर, और मशीन उपकरण सहायक ड्राइव।
एक मानक तीन-चरण 380V औद्योगिक आपूर्ति से 3.7kW पर, DLB1-03D7T4G औद्योगिक मोटर शक्ति की मध्य श्रेणी में प्रेरण मोटर्स को नियंत्रित करता हैवायु संचलन प्रशंसक, केन्द्रापसारक पंप गति नियंत्रण, और उत्पादन मशीन सहायक ड्राइव.
| पैरामीटर | मूल्य |
|---|---|
| आउटपुट शक्ति | 3.7 किलोवाट |
| इनपुट वोल्ट | तीन चरण, AC 380V |
| इनपुट आवृत्ति | 50/60 हर्ट्ज |
| नामित इनपुट करंट | 10.5A |
| नामित आउटपुट करंट | 8.5A |
| ड्राइव प्रकार | सामान्य प्रयोजन VFD |
| निर्माता | डोरना इलेक्ट्रॉनिक्स |
DLB1-03D7T4G एक सामान्य प्रयोजन VFD है, जो अनुप्रयोग-विशिष्ट नहीं है। "सामान्य प्रयोजन" का अर्थ है कि ड्राइव को मानक एसी मोटर अनुप्रयोगों की सबसे व्यापक श्रृंखला के लिए डिज़ाइन और कॉन्फ़िगर किया गया हैः
वी/हर्ट्ज नियंत्रणःमूल चर गति नियंत्रण प्रदान करता है जो प्रशंसक, पंप और कन्वेयर अनुप्रयोगों के लिए उपयुक्त है जहां गतिशील गति सटीकता की आवश्यकता नहीं है।
सेंसर रहित वेक्टर नियंत्रण (यदि सुसज्जित हो):जहां डीएलबी1 फर्मवेयर में उपलब्ध है,वेक्टर नियंत्रण कम गति के टॉर्क और गति सटीकता में सुधार करता है ️ 15Hz से कम गति पर बेहतर मोटर प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए ड्राइव की प्रयोज्यता का विस्तार करना.
कन्वेयर ड्राइव:एक उत्पादन कन्वेयर को अपने 3.7kW ड्राइव मोटर के चर गति नियंत्रण की आवश्यकता होती है। DLB1-03D7T4G चिकनी गति रैंप ऊपर और नीचे प्रदान करता है,स्टार्ट और स्टॉप चक्रों के दौरान यांत्रिक झटके से कन्वेयर की रक्षा करना, बिना सीधे ऑन लाइन मोटर स्टार्ट के उच्च स्टार्ट करंट के.
शीतलन पंखे की गति नियंत्रणः3.7 किलोवाट की मोटर से संचालित एक औद्योगिक शीतलन पंखे को शीतलन क्षमता को गर्मी भार से मेल खाने के लिए परिवर्तनीय गति की आवश्यकता होती है।डीएलबी1-03डी7टी4जी कम भार के समय में पंखे की गति को कम करता है, जो निश्चित गति के संचालन की तुलना में शोर को कम करता है और ऊर्जा की बचत करता है.
Q1: किस प्रकार का AC मोटर DLB1-03D7T4G के साथ संगत है?
DLB1-03D7T4G 3.7kW और 380V पर नामित मानक तीन-चरण AC प्रेरण मोटर्स को चलाता है। मोटर को ड्राइव के नामित आउटपुट वोल्टेज (380V तीन-चरण) और वर्तमान (अधिकतम 8.5A) से मेल खाना चाहिए।8 से अधिक नाम प्लेट वर्तमान वाले मोटर्स.5A कनेक्ट नहीं किया जाना चाहिए. सुनिश्चित करें कि मोटर का नाममात्र वोल्टेज ड्राइव के आउटपुट वोल्टेज वर्ग से मेल खाता है.
Q2: क्या DLB1-03D7T4G में एक अंतर्निहित ब्रेक प्रतिरोधक कनेक्शन है?
डीएलबी1 वर्ग के सामान्य प्रयोजन के वीएफडी में आमतौर पर ब्रेक प्रतिरोधक कनेक्शन टर्मिनल होता है लेकिन इसमें ब्रेक प्रतिरोधक शामिल नहीं होता है। An external braking resistor connected to the DC bus resistor terminals enables dynamic braking — allowing the drive to decelerate loads quickly by dissipating regenerated energy in the resistor rather than allowing the DC bus voltage to rise. डीएलबी1 स्थापना पुस्तिका से पुष्टि करें कि क्या एक ब्रेक प्रतिरोध टर्मिनल उपलब्ध है और 3.7kW के लिए न्यूनतम प्रतिरोध विनिर्देश।
Q3: DLB1-03D7T4G किस आउटपुट आवृत्ति सीमा का समर्थन करता है?
इस वर्ग के डीएलबी1 श्रृंखला ड्राइव आमतौर पर 0 हर्ट्ज (मोटर स्टैंडबाय) से 400 हर्ट्ज या 650 हर्ट्ज अधिकतम तक आउटपुट आवृत्ति रेंज का समर्थन करते हैं। 50/60 हर्ट्ज आधार आवृत्ति से परे। 50 हर्ट्ज से ऊपर,मोटर की रफ्तार अपनी नाम प्लेट की नामित रफ्तार से अधिक है (ड्राइव "फील्ड कमजोर" क्षेत्र में काम करता है) ¢ उच्च गति वाले धुरी या प्रशंसकों को चलाने के लिए उपयोगी है जहां नामित गति से ऊपर की आवश्यकता होती है. विशिष्ट अधिकतम आउटपुट आवृत्ति की पुष्टि DLB1-03D7T4G उत्पाद प्रलेखन से करें.
Q4: कनेक्टेड मोटर के लिए DLB1-03D7T4G कौन से सुरक्षा कार्य प्रदान करता है?
डोरना डीएलबी1 ड्राइव में मानक वीएफडी सुरक्षा कार्य शामिल हैंः ओवरकंट्रेट प्रोटेक्शन (मोटर या वायरिंग की खराबी का पता लगाने के लिए रेटेड करंट से ऊपर),ओवरवोल्टेज और अंडरवोल्टेज सुरक्षा (यदि आपूर्ति वोल्टेज स्वीकार्य सीमाओं से बाहर है तो बंद), इलेक्ट्रॉनिक मोटर अधिभार संरक्षण (मोटर अधिभार के लिए निर्धारित निरंतर अधिभार का पता लगाने वाला) और आउटपुट चरण हानि का पता लगाने वाला।ये सुरक्षा मोटर सर्किट पर अलग अधिभार रिले और वर्तमान सुरक्षा उपकरणों की आवश्यकता को कम करती है.
