| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE RoHS |

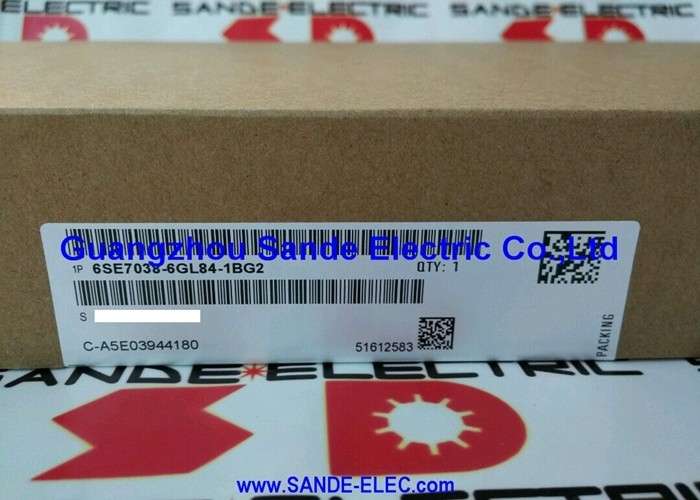

| मॉडल संख्या | 6SE7038-6GL84-1BG2 |
6SE7038-6GL84-1BG2 तीन एसी आपूर्ति वोल्टेज वर्गों में 6SE7038-6GL84 चेसिस ड्राइव प्रदान करता है:
380-460V एसी:मानक यूरोपीय और उत्तरी अमेरिकी औद्योगिक आपूर्ति - अधिकांश वैश्विक मास्टरड्राइव इंस्टॉलेशन को कवर करती है।
500-575V एसी:उत्तरी अमेरिकी उच्च-वोल्टेज औद्योगिक सुविधाएं (कनाडा में सामान्य 575V), स्कैंडिनेवियाई 500V इंस्टॉलेशन और संबंधित आपूर्ति कॉन्फ़िगरेशन।
660-690V एसी:बड़े यूरोपीय औद्योगिक संयंत्र, खनन और अपतटीय प्रतिष्ठान जहां ऊंचा वितरण वोल्टेज केबल करंट को कम करता है।
| पैरामीटर | कीमत |
|---|---|
| मॉड्यूल प्रकार | आईवीआई (इन्वर्टर इंटरफ़ेस बोर्ड) |
| प्रकार | बीजी2 |
| वोल्टेज कक्षाएं | 380-460V/500-575V/660-690V एसी |
| संचार | फाइबर ऑप्टिक |
| वज़न | 0.2 किग्रा |
| संगत ड्राइव | 6एसई7038-6जीएल84 |
| शृंखला | सिमोवर्ट मास्टरड्राइव |
6SE7038-6GL84-1BG2 मास्टरड्राइव कंट्रोल यूनिट (CU) को पावर स्टेज से जोड़ता है। यह पीडब्लूएम गेट कमांड को सीयू से फाइबर ऑप्टिक चैनलों के माध्यम से आईजीबीटी गेट ड्राइवरों तक पहुंचाता है, और डीसी बस वोल्टेज और फॉल्ट सिग्नल को वापस सीयू में लौटाता है। इसके बिना, सीयू पावर स्टेज को कमांड नहीं कर सकता।
हाई-पावर आईजीबीटी स्विचिंग डीवी/डीटी ट्रांजिएंट उत्पन्न करता है जो आसन्न कॉपर सिग्नल कंडक्टरों को दूषित कर देता है, और लो-वोल्टेज कंट्रोल ग्राउंड और हाई-वोल्टेज पावर सेक्शन के बीच कॉपर कनेक्शन हानिकारक ग्राउंड लूप करंट पैदा करते हैं। फाइबर ऑप्टिक लिंक दोनों समस्याओं को खत्म करते हैं: प्रकाश में कोई विद्युत क्षमता नहीं होती है और नियंत्रण डोमेन और 660-690V पावर सेक्शन के बीच पूर्ण गैल्वेनिक अलगाव प्रदान करता है।
आईवीआई बोर्ड की खराबी:6SE7038-6GL84 मास्टरड्राइव चेसिस फाइबर ऑप्टिक संचार अलार्म विकसित करता है। फ़ाइबर केबल की खराबी को दूर करने के बाद, 6SE7038-6GL84-1BG2 की पहचान की जाती है। प्रतिस्थापन सही गेट कमांड रूटिंग और डीसी बस फीडबैक को पुनर्स्थापित करता है।
690V उच्च-वोल्टेज स्थापना:वही 6SE7038-6GL84-1BG2 बिना प्रतिस्थापन के 660-690V वोल्टेज वर्ग को कवर करता है - सभी तीन आपूर्ति मानकों के लिए एक बोर्ड प्रकार।
Q1: मल्टी-ड्राइव कैबिनेट में, क्या प्रत्येक मास्टरड्राइव चेसिस को अपने स्वयं के IVI बोर्ड की आवश्यकता होती है?
हाँ। प्रत्येक ड्राइव का अपना 6SE7038-6GL84-1BG2 होता है जो यूनिट के गेट को समर्पित फाइबर चैनलों के माध्यम से रूट करता है। IVI केवल एक ड्राइव को संभालता है।
Q2: फ़ाइबर ऑप्टिक केबल 6SE7038-6GL84-1BG2 से कैसे जुड़े हैं?
बोर्ड पर मानक POF या ग्लास फाइबर कनेक्टर के माध्यम से। प्रत्येक गेट ड्राइव चैनल में गेट ड्राइवरों और नियंत्रण इकाई के लिए एक समर्पित ट्रांसमिट/रिसीव फाइबर जोड़ी होती है।
Q3: क्या 6SE7038-6GL84-1BG2 को बदलने से संग्रहीत ड्राइव पैरामीटर प्रभावित होते हैं?
नहीं, पैरामीटर नियंत्रण इकाई में रहते हैं। प्रतिस्थापन को फिट करने से पुनः प्रविष्टि के बिना संग्रहीत डेटा से सामान्य संचालन बहाल हो जाता है।
Q4: कौन से अलार्म 6SE7038-6GL84-1BG2 खराबी का संकेत देते हैं?
ड्राइव सक्षम होने पर BOP पैनल पर F030-श्रृंखला हार्डवेयर अलार्म या बोर्ड संचार त्रुटियाँ। पहले फ़ाइबर केबल कनेक्शन की जाँच करें - दूषित सिरे समान लक्षण उत्पन्न करते हैं।
