परिवर्तनीय आवृत्ति इन्वर्टर
>
|
| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6SE7016-1EA51 |

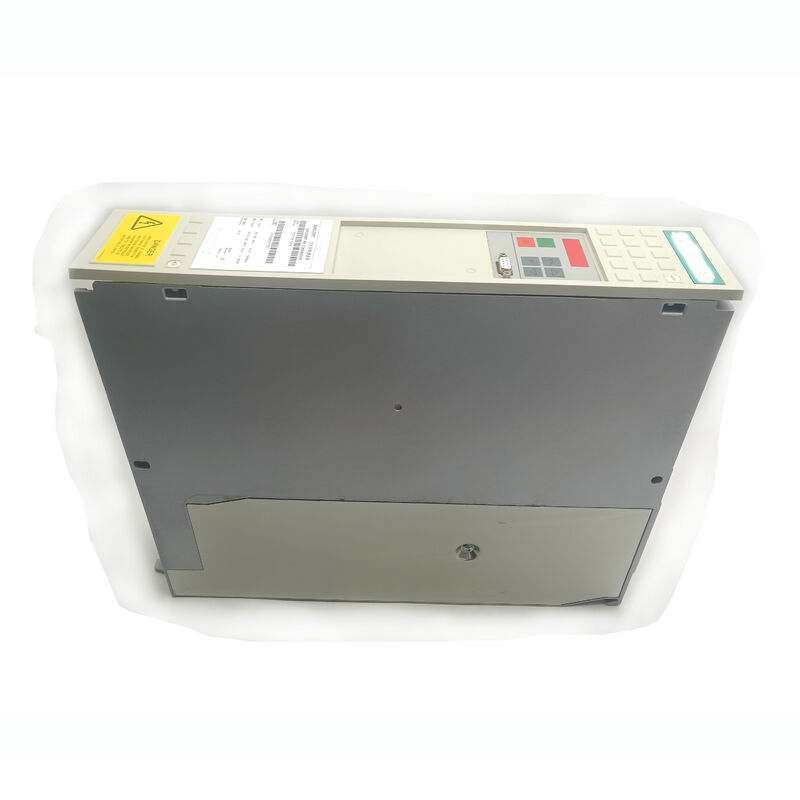

6SE7016-1EA51, 6SE7016-1EA61 AC-AC कॉम्पैक्ट कनवर्टर का पूर्व-संशोधन संस्करण है। दोनों 2.2kW / 6.1A पर 380-480V AC इनपुट के साथ SIMOVERT मास्टरड्राइव VC वेक्टर नियंत्रण कॉम्पैक्ट इकाइयाँ हैं। संशोधन प्रत्यय उनकी हार्डवेयर पीढ़ियों को अलग करता है:
| भाग | दोहराव | इनपुट | शक्ति | मौजूदा |
|---|---|---|---|---|
| 6SE7016-1EA51 | 51 (पहले) | 380-480V एसी, 3-चरण | 2.2 किलोवाट | 6.1ए |
| 6SE7016-1EA61 | 61 (बाद में) | 380-480V एसी, 3-चरण | 2.2 किलोवाट | 6.1ए |
"51" संशोधन पूर्ववर्ती सिमोवर्ट मास्टरड्राइव उत्पादन पीढ़ी का प्रतिनिधित्व करता है। विद्युत प्रदर्शन - रेटेड पावर, करंट, वोल्टेज रेंज और नियंत्रण क्षमता - 51 और 61 संशोधनों के बीच सुसंगत है। हार्डवेयर अंतर प्रत्येक कॉम्पैक्ट इकाई में आंतरिक होते हैं।
| पैरामीटर | कीमत |
|---|---|
| इनपुट | 3-चरण, 380-480V एसी, 50/60 हर्ट्ज |
| वर्तमान (नामांकित) | 6.1ए |
| शक्ति | 2.2 किलोवाट |
| दोहराव | 51 |
| नियंत्रण | वेक्टर नियंत्रण (वीसी) |
| दीवार | आईपी20 |
| शृंखला | सिमोवर्ट मास्टरड्राइव्स वी.सी |
6SE7016-1EA61 की तरह, 6SE7016-1EA51 एक AC-AC कनवर्टर है - यह सीधे 380-480V AC मेन सप्लाई से जुड़ता है और इसमें अपने स्वयं के आंतरिक रेक्टिफायर और इन्वर्टर चरण शामिल होते हैं। किसी बाहरी डीसी बस आपूर्ति मॉड्यूल की आवश्यकता नहीं है।
यह स्टैंडअलोन एसी-एसी कॉन्फ़िगरेशन सिंगल-ड्राइव अनुप्रयोगों के लिए डीसी-एसी 1टीए श्रृंखला पर 6SE7016-1EA श्रृंखला का प्राथमिक लाभ है:
सरल सिस्टम डिज़ाइन:एक ड्राइव, एक मुख्य कनेक्शन, एक मोटर केबल। आकार, स्थापना या कमीशन के लिए कोई साझा डीसी बस नहीं।
स्वतंत्र संचालन:प्रत्येक 1EA-श्रृंखला कॉम्पैक्ट इकाई स्वतंत्र रूप से संचालित होती है - एक ड्राइव में खराबी इंस्टॉलेशन में अन्य ड्राइव को प्रभावित नहीं करती है।
पुरानी मशीन में समान-जैसा प्रतिस्थापन:मूल 51-संशोधन SIMOVERT कॉम्पैक्ट कन्वर्टर्स वाली एक उत्पादन मशीन में ड्राइव में खराबी आ जाती है। 6SE7016-1EA51 एक हार्डवेयर-मिलान प्रतिस्थापन प्रदान करता है - मौजूदा इंस्टॉलेशन की हार्डवेयर पीढ़ी के साथ स्थिरता बनाए रखता है।
नियोजित रखरखाव अतिरिक्त:पहले के उत्पादन युग से सिमोवर्ट मास्टरड्राइव वीसी उपकरण को बनाए रखने वाली एक सुविधा सोर्सिंग लीड समय की प्रतीक्षा किए बिना शीघ्र दोष पुनर्प्राप्ति के लिए 6SE7016-1EA51 इकाइयों को शेल्फ पर रखती है।
Q1: क्या 6SE7016-1EA51 (51-संशोधन) को 6SE7016-1EA61 (61-संशोधन) से बदला जा सकता है?
विद्युत रूप से हाँ - दोनों समान 380-480V AC इनपुट, 2.2kW, 6.1A विनिर्देश साझा करते हैं। अधिकांश स्थापनाओं में, 61-संशोधन 51-संशोधन के लिए एक सीधा विद्युत विकल्प है। यदि विकल्प बोर्ड (PROFIBUS, एनकोडर, प्रौद्योगिकी बोर्ड) स्थापित हैं तो प्रतिस्थापित करने से पहले विकल्प बोर्ड संगतता को सत्यापित करें - SIMOVERT मास्टरड्राइव दस्तावेज़ से पुष्टि करें कि विशिष्ट विकल्प बोर्ड संस्करण स्थानांतरित करने से पहले 61-संशोधन हार्डवेयर के साथ संगत हैं।
Q2: AC-AC 6SE7016-1EA51, DC-AC 6SE7016-1TA51 से किस प्रकार भिन्न है?
1EA51 में अपना स्वयं का आंतरिक रेक्टिफायर शामिल है - यह सीधे 380-480V AC मेन सप्लाई से जुड़ता है और एक स्टैंडअलोन ड्राइव के रूप में काम करता है। 1TA51 में कोई आंतरिक रेक्टिफायर नहीं है और SIMOVERT आपूर्ति मॉड्यूल से पहले से मौजूद 510-650V DC बस की आवश्यकता होती है। भाग संख्या में "ईए" और "टीए" इनपुट वोल्टेज वर्ग की पहचान करते हैं: ईए = एसी मुख्य इनपुट (380-480वी एसी), टीए = डीसी बस इनपुट (510-650वी डीसी)।
Q3: 6SE7016-1EA51 के लिए VT और CT वर्तमान रेटिंग क्या हैं?
61-संशोधन समकक्ष की तरह, 6एसई7016-1ईए51 दो ओवरलोड रेटिंग प्रदान करता है: नाममात्र 6.1ए पर वीटी (वैरिएबल टॉर्क) - 1 मिनट के लिए 136% ओवरलोड का समर्थन करता है; थोड़े व्युत्पन्न करंट पर CT (कॉन्स्टेंट टॉर्क) - 1 मिनट के लिए 150% ओवरलोड का समर्थन करता है। ये रेटिंग एप्लिकेशन के टॉर्क प्रोफाइल से मेल खाने के लिए ड्राइव के पी-पैरामीटर कॉन्फ़िगरेशन (पैरामीटर P072 या समकक्ष) द्वारा निर्धारित की जाती हैं।
Q4: 6SE7016-1EA51 को प्रतिस्थापित करते समय कौन सी सुरक्षा सावधानियाँ लागू होती हैं?
3-चरण मुख्य आपूर्ति को अलग करें और लॉक करें। 1EA51 आंतरिक कैपेसिटर मुख्य हटाने के बाद खतरनाक वोल्टेज बनाए रखते हैं - SIMOVERT मास्टरड्राइव रखरखाव दस्तावेज़ से डिस्चार्ज समय की प्रतीक्षा करें और संभालने से पहले सत्यापित करें कि कैपेसिटर पर DC वोल्टेज 50V से नीचे है। सामान्य औद्योगिक ईएसडी सावधानियों के साथ कॉम्पैक्ट यूनिट को संभालें।
