| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | Siemens |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ES7193-4CE00-0AA0 |

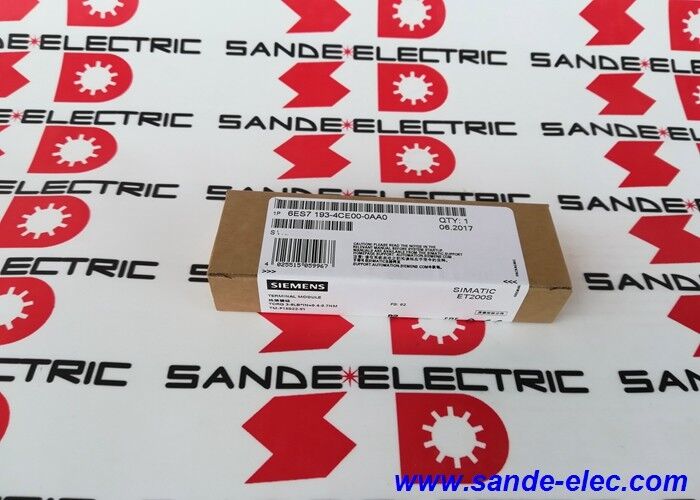

द6ES7193-4CE00-0AA0हैSIMATIC DP टर्मिनल मॉड्यूल TM-P15S22-01के लिएET 200S.
सीमेंस इसे विशेष रूप से एक टर्मिनल मॉड्यूल के रूप में पहचानता हैपावर मॉड्यूल के लिए,15 मिमी चौड़ाई, के साथस्क्रू टर्मिनल,2 × 2 टर्मिनल कनेक्शन,AUX1 के लिए टर्मिनल पहुँच के बिना, और साथAUX1 निरंतरसीमेंस इसे एकस्पेयर पार्ट, जो इसे सीधे जीवनचक्र समर्थन और ET 200S स्टेशन हार्डवेयर के लिए स्थापित-आधार प्रतिस्थापन में रखता है।
यह एक सिग्नल इलेक्ट्रॉनिक्स मॉड्यूल के बजाय एक संरचनात्मक ET 200S हार्डवेयर घटक है। इसकी भूमिका संगत ET 200S पावर मॉड्यूल के लिए सही टर्मिनल और माउंटिंग बेस प्रदान करना है।
पहले से ही ET 200S टर्मिनल मॉड्यूल वास्तुकला के आसपास निर्मित प्रणालियों में,सटीक TM-P15S22-01 प्रारूप महत्वपूर्ण है क्योंकि टर्मिनल मॉड्यूल स्थापित स्टेशन की भौतिक और वायरिंग-साइड व्यवस्था को परिभाषित करते हैं.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | 6ES7193-4CE00-0AA0 |
| निर्माता | सीमेंस |
| उत्पाद का प्रकार | SIMATIC DP टर्मिनल मॉड्यूल TM-P15S22-01 |
| प्रणाली | ET 200S |
| नियत उपयोग | पावर मॉड्यूल के लिए |
| चौड़ाई | 15 मिमी |
| टर्मिनल प्रकार | स्क्रू टर्मिनल |
| टर्मिनल कनेक्शन | 2 × 2 टर्मिनल कनेक्शन |
| AUX1 पहुँच | AUX1 के लिए टर्मिनल पहुँच के बिना |
| AUX1 | निरंतर |
| ऊँचाई | 119.5 मिमी |
| गहराई | 43 मिमी |
| वजन | लगभग 55 ग्राम |
| वितरण मात्रा | 1 टुकड़ा |
| उत्पाद जीवनचक्र संदर्भ | भाग |
यह टर्मिनल मॉड्यूलET 200S स्टेशन की स्थापना और प्रतिस्थापन, विशेष रूप से जहां स्थापित प्रणाली पहले से ही उपयोग करता हैET 200S पावर मॉड्यूलके साथTM-P15S22-01आधार व्यवस्था।
क्योंकि टर्मिनल मॉड्यूल इलेक्ट्रॉनिक्स और फील्ड-साइड वायरिंग को यांत्रिक और विद्युत रूप से कैसे व्यवस्थित किया जाता है, को परिभाषित करते हैं,एक ही टर्मिनल मॉड्यूल को बनाए रखने से मूल स्टेशन संरचना और फील्ड-कनेक्शन लेआउट को संरक्षित करने में मदद मिलती है.
यह विशेष रूप से रखरखाव वातावरणों में प्रासंगिक है जहां ET 200S हार्डवेयर पहले से ही स्थापित है और लक्ष्य टर्मिनल और स्टेशन-एसेम्बली स्तर पर संगतता बनाए रखना है।सीमेंस के हिस्से को स्पेयर पार्ट के रूप में वर्गीकृत करने से इस भूमिका का सीधा समर्थन होता है.
प्रमुख जांचेंET 200S प्लेटफार्म,TM-P15S22-01पदनाम,15 मिमीचौड़ाई,स्क्रू-टर्मिनलप्रारूप, और तथ्य यह है कि मॉड्यूल के लिएपावर मॉड्यूल के लिएके साथAUX1 के लिए कोई टर्मिनल एक्सेस नहींऔरAUX1 निरंतर.
ये बिंदु परिभाषित करते हैं कि प्रतिस्थापन मूल ET 200S आधार संरचना से मेल खाता है या नहीं।
Q1: 6ES7193-4CE00-0AA0 किस प्रकार का उत्पाद है?
यह एकSIMATIC DP टर्मिनल मॉड्यूल TM-P15S22-01के लिएET 200Sसीमेंस इसे टर्मिनल मॉड्यूल के रूप में परिभाषित करता हैपावर मॉड्यूल, सीपीयू, संचार प्रोसेसर या साधारण सिग्नल I/O कार्ड के रूप में नहीं। इसका कार्य स्टेशन असेंबली और टर्मिनल व्यवस्था से बंधा है।
Q2: ET 200S पर टर्मिनल-मॉड्यूल प्रकार क्यों महत्वपूर्ण है?
क्योंकि ET 200S हार्डवेयर विशिष्ट टर्मिनल आधारों के चारों ओर बनाया गया है जो निर्धारित करते हैं कि मॉड्यूल कैसे लगाए जाते हैं और कैसे फील्ड वायरिंग स्टेशन में लाया जाता है।
सीमेंस इस सटीक भाग की पहचान करता हैTM-P15S22-01, और यह पदनाम एक स्थापित ET 200S प्रणाली में एक टर्मिनल मॉड्यूल को बदलने पर सबसे महत्वपूर्ण संगतता बिंदुओं में से एक है।
Q3: इस मॉडल पर "पावर मॉड्यूल के लिए" का क्या अर्थ है?
इसका मतलब है कि टर्मिनल मॉड्यूल ET 200S के लिए हैपावर मॉड्यूलस्टेशन की तरफ, प्रणाली में प्रत्येक मॉड्यूल प्रकार के लिए नहीं।
सीमेंस का कहना है कि सीधे डाटाशीट में, इसलिए प्रतिस्थापन का आदेश देने से पहले अपेक्षित इलेक्ट्रॉनिक्स मॉड्यूल वर्ग को मेल खाना चाहिए।
प्रश्न 4: AUX1 विवरण क्यों मायने रखते हैं?
सीमेंस इस मॉडल को इस प्रकार निर्दिष्ट करता हैAUX1 के लिए टर्मिनल पहुँच के बिनाऔर साथ मेंAUX1 निरंतरये विवरण महत्वपूर्ण हैं क्योंकि वे टर्मिनल के लेआउट को प्रभावित करते हैं और सहायक क्षमता को स्टेशन के माध्यम से कैसे ले जाया जाता है।
ET 200S प्रणालियों में, टर्मिनल-मॉड्यूल विवरण इस तरह सही आधार विन्यास का हिस्सा हैं।
Q5: आदेश देने से पहले क्या जांच की जानी चाहिए?
स्थापित भाग संख्या की जाँच करें, स्टेशन की पुष्टि करेंET 200S, सत्यापित करें कि मूल आधार हैTM-P15S22-01, और सुनिश्चित करें कि स्थापित विन्यास एक ही पर निर्भर करता है15 मिमी चौड़ाई,स्क्रू टर्मिनल, औरAUX1 व्यवस्था.
ये इस मॉड्यूल के लिए मुख्य मिलान बिंदु हैं।
