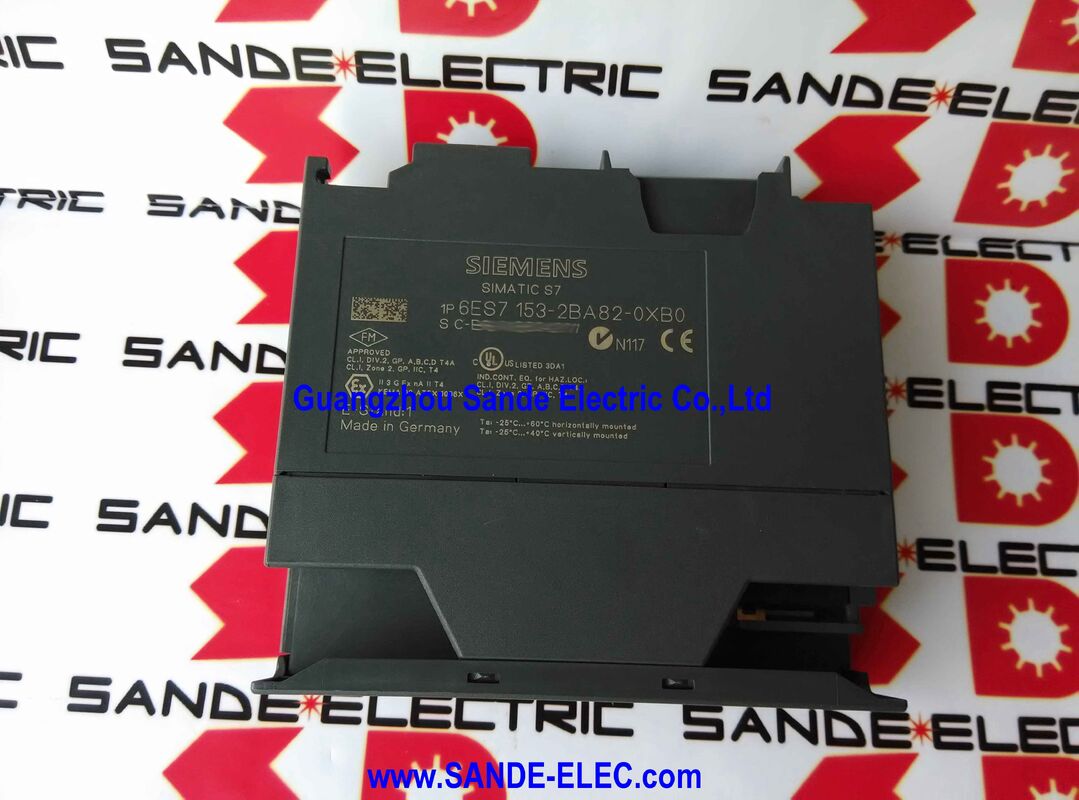

| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ES7153-2BA82-0XB0 |
ET 200M वितरित I/O स्टेशन के अंदर, इंटरफ़ेस मॉड्यूल एक निष्क्रिय कनेक्शन बिंदु नहीं है - यह PROFIBUS DP नेटवर्क पर स्टेशन की पहचान है और इसके पीछे की हर चीज़ का सक्रिय प्रबंधक है। 6ES7153-2BA82-0XB0 12 S7-300 सिग्नल, फ़ंक्शन और संचार मॉड्यूल के स्कैन का प्रबंधन करता है, उनके I/O डेटा को 244-बाइट इनपुट और 244-बाइट आउटपुट एड्रेस स्पेस में अनुवादित करता है जिसे PROFIBUS DP मास्टर पढ़ता और लिखता है, और स्टेशन के लिए सभी डायग्नोस्टिक रिपोर्टिंग को संभालता है।
बुनियादी रिमोट I/O से परे अनुप्रयोगों के लिए "एचएफ" पदनाम मायने रखता है। एचएफ एक उच्च फ़ीचर इंटरफ़ेस मॉड्यूल की पहचान करता है - जो अतिरेक संचालन में सरल डेटा स्थानांतरण से परे, घटना अनुक्रम रिकॉर्डिंग के लिए टाइमस्टैम्पिंग और 64 चैनलों और 32 सिग्नल प्रति स्लॉट के साथ उच्च-घनत्व मॉड्यूल को होस्ट करने की क्षमता तक फैला हुआ है। एचएफ योग्यता के बिना एक मानक आईएम 153-2 ये क्षमताएं प्रदान नहीं करता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | 6ES7153-2BA82-0XB0 |
| प्रकार | आईएम 153-2 एचएफ |
| अधिकतम. मॉड्यूल | 12 S7-300 मॉड्यूल |
| फालतूपन | हाँ |
| टाइमस्टैम्पिंग | हाँ (आइसोक्रोनस मोड) |
| आपूर्ति | 24V डीसी |
| पता स्थान | 244 बाइट्स I / 244 बाइट्स O |
| प्रोफिबस दर | 12 Mbit/s तक |
| बैकप्लेन आउटपुट | 1.5ए @5वी डीसी |
| परिवेश तापमान | -25 से +60°C |
| DIMENSIONS | 40 × 125 × 117 मिमी |
फालतूपनET 200M संदर्भ में इसका मतलब है कि IM 153-2 HF एक युग्मित कॉन्फ़िगरेशन में काम कर सकता है - दो इंटरफ़ेस मॉड्यूल दो स्वतंत्र PROFIBUS DP कनेक्शन के माध्यम से एक ही मॉड्यूल रैक की सेवा करते हैं, एक सक्रिय DP मास्टर के लिए और एक स्टैंडबाय के लिए। जब सक्रिय नियंत्रक विफल हो जाता है, तो ET 200M स्टेशन से स्टैंडबाय का DP कनेक्शन पहले से ही सक्रिय होता है। फ़ील्ड I/O बिना किसी रुकावट के जारी है।
टाइमस्टैम्पिंगप्रक्रिया घटना अनुक्रम रिकॉर्डिंग के लिए उपयुक्त रिज़ॉल्यूशन के साथ, ईटी 200एम स्टेशन स्तर पर अलग सिग्नल परिवर्तन घटनाओं के समय को रिकॉर्ड करता है। इसका उपयोग प्रक्रिया संयंत्रों के लिए घटना के बाद के विश्लेषण में किया जाता है, जहां यात्रा से पहले घटनाओं के अनुक्रम को सटीक रूप से पुनर्निर्माण किया जाना चाहिए। एक मानक इंटरफ़ेस मॉड्यूल जिसमें टाइमस्टैम्पिंग क्षमता का अभाव है, यह डेटा प्रदान नहीं कर सकता है; आईएम 153-2 एचएफ कर सकता है।
मौजूदा ET 200M स्टेशन में एक विफल इंटरफ़ेस मॉड्यूल को प्रतिस्थापित करते समय, IM 153-2 HF पदनाम को बनाए रखने से स्टेशन की मूल संचार प्रोफ़ाइल, मॉड्यूल स्लॉट असाइनमेंट और DP मास्टर के हार्डवेयर कॉन्फ़िगरेशन में अतिरेक कॉन्फ़िगरेशन सुरक्षित रहता है। निम्न-विनिर्देश आईएम को प्रतिस्थापित करना - अतिरेक या टाइमस्टैम्पिंग के बिना - उन क्षमताओं को हटा देता है जिन पर STEP 7 हार्डवेयर कॉन्फ़िगरेशन और पीएलसी प्रोग्राम निर्भर हो सकते हैं, संभावित रूप से प्रोग्राम संशोधन और पुन: कमीशनिंग की आवश्यकता होती है।
Q1: ET 200M स्टेशन में IM 153-2 HF वास्तव में क्या करता है?
यह ET 200M स्टेशन को DP स्लेव के रूप में PROFIBUS DP नेटवर्क से जोड़ता है, 12 S7-300 मॉड्यूल तक के आंतरिक बैकप्लेन स्कैन का प्रबंधन करता है, और उनके I/O डेटा को दोनों दिशाओं में स्थानांतरित करता है। यह स्टेशन-स्तरीय डायग्नोस्टिक्स, रिडंडेंसी स्विचिंग और टाइमस्टैम्प्ड इवेंट डेटा को भी संभालता है। इंटरफ़ेस मॉड्यूल के बिना, स्टेशन में कोई नेटवर्क उपस्थिति नहीं है और I/O डेटा को DP मास्टर में स्थानांतरित करने का कोई तरीका नहीं है।
Q2: एचएफ पदनाम क्यों मायने रखता है?
आईएम 153-2 एचएफ में अतिरेक क्षमता, आइसोक्रोनस मोड के लिए टाइमस्टैम्पिंग और उच्च-घनत्व मॉड्यूल के लिए समर्थन शामिल है। बेसिक आईएम 153-2 वेरिएंट सरल कनेक्शन कार्यक्षमता प्रदान करते हैं। एचएफ पदनाम उन स्टेशनों में मानक वेरिएंट के साथ विनिमेय नहीं है जहां अतिरेक और टाइमस्टैम्पिंग सिस्टम डिज़ाइन का हिस्सा हैं।
Q3: अतिरेक और टाइमस्टैम्पिंग व्यवहार में क्या योगदान देते हैं?
रिडंडेंसी S7-400H या अन्य अनावश्यक सिस्टम कॉन्फ़िगरेशन में नियंत्रक विफलता के दौरान निरंतर स्टेशन उपलब्धता प्रदान करती है - ET 200M फ़ील्ड I/O संक्रमण के दौरान ऑनलाइन रहता है। टाइमस्टैम्पिंग I/O स्तर पर उप-मिलीसेकंड ईवेंट मार्किंग प्रदान करता है, जो प्रक्रिया संयंत्रों में ईवेंट अनुक्रम रिकॉर्डिंग के लिए आवश्यक है जहां ट्रिप विश्लेषण के लिए सटीक सिग्नल परिवर्तन क्रम की आवश्यकता होती है।
Q4: मॉड्यूल बुनियादी डीपी स्लेव व्यवहार से परे कौन सी संचार सुविधाएँ प्रदान करता है?
मॉड्यूल सिंक्रोनाइज़्ड आउटपुट अपडेटिंग और इनपुट फ़्रीज़िंग के लिए SYNC और FREEZE कमांड सहित PROFIBUS DP सुविधाओं का समर्थन करता है, साथ ही मास्टर के माध्यम से रूट किए बिना DP स्लेव्स के बीच सीधे डेटा एक्सचेंज (क्रॉस-कम्युनिकेशन) का समर्थन करता है। इन सुविधाओं को PROFIBUS DP विनिर्देश में परिभाषित किया गया है और STEP 7-कॉन्फ़िगर सिस्टम में वितरित स्टेशनों के बीच सख्त समन्वय की अनुमति मिलती है।
Q5: इस हिस्से को प्रतिस्थापन के रूप में ऑर्डर करने से पहले क्या सत्यापित किया जाना चाहिए?
पुष्टि करें: (1) स्थापित मॉड्यूल का भाग संख्या 6ES7153-2BA82-0XB0 या IM 153-2 HF समकक्ष है; (2) स्टेशन ईटी 200एम है; (3) सिस्टम STEP 7 हार्डवेयर कॉन्फ़िगरेशन में सक्रिय अतिरेक और टाइमस्टैम्पिंग के साथ PROFIBUS DP का उपयोग करता है; (4) स्टेशन 12 एस7-300 मॉड्यूल तक रखता है; (5) आपूर्ति 24V DC है। ये बिंदु पुष्टि करते हैं कि प्रतिस्थापन मॉड्यूल मूल स्टेशन डिज़ाइन से मेल खाता है।
