पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ES7193-4JA00-0AA0 |

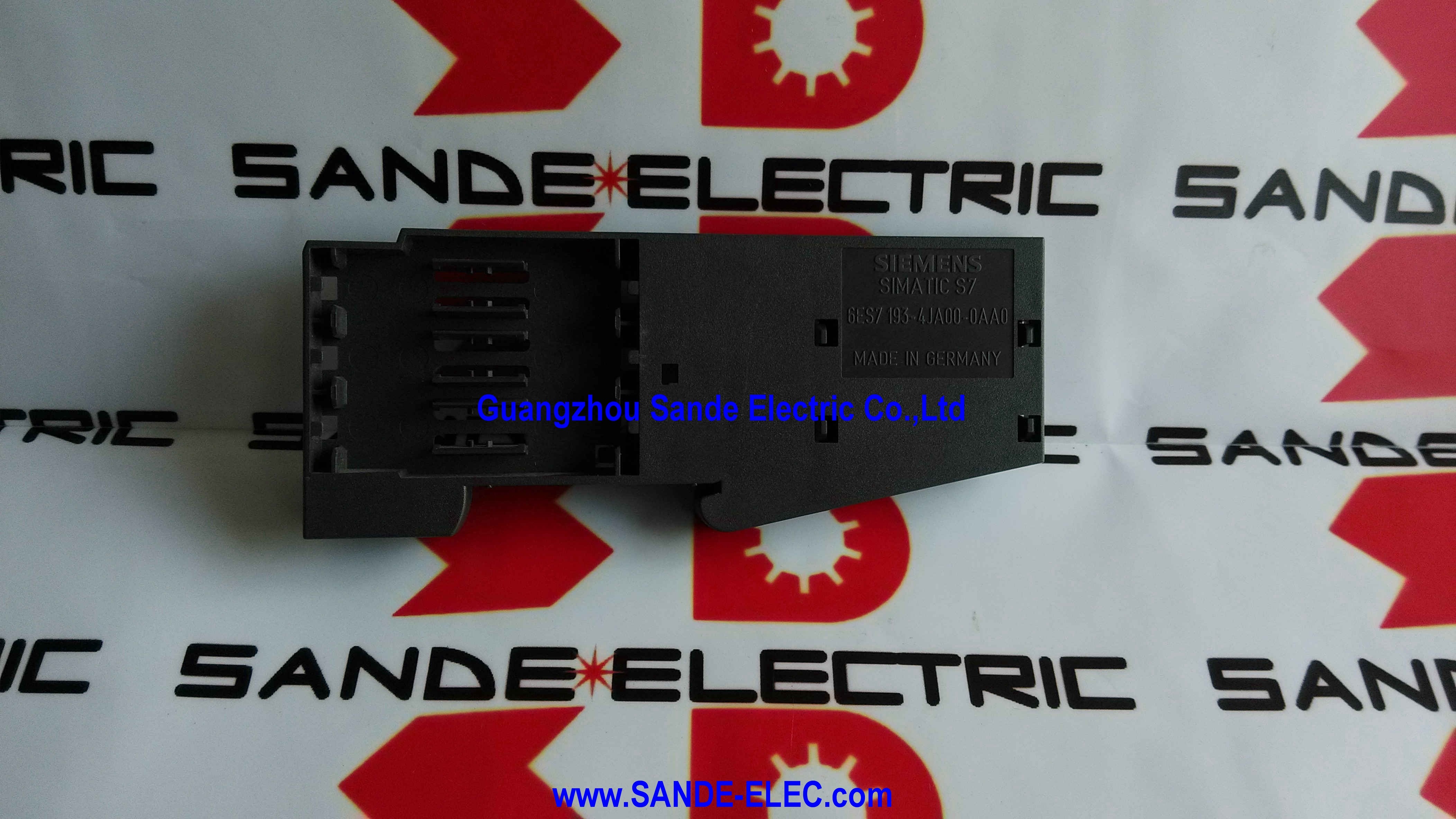

प्रत्येक ईटी 200एस स्टेशन के दो छोर होते हैं। बाएं छोर पर इंटरफेस मॉड्यूल होता है जो स्टेशन को प्रोफिबस डीपी या प्रोफिनैट से जोड़ता है।दाहिने छोर पर 6ES7193-4JA00-0AA0 समापन मॉड्यूल होना चाहिएकोई अपवाद नहीं।
ईटी 200एस आंतरिक बैकप्लेन बस स्टेशन के हर इलेक्ट्रॉनिक्स मॉड्यूल के माध्यम से बाईं ओर से दाईं ओर विद्युत रूप से चलती है। बस संचार डेटा, 24 वी डीसी तर्क शक्ति,और मॉड्यूल पहचान संकेतजब बस अंतिम इलेक्ट्रॉनिक्स मॉड्यूल तक पहुँच जाती है और उसके पास जाने के लिए कोई जगह नहीं होती है, तो उसे एक परिभाषित समापन की आवश्यकता होती है, न कि हवा में लटकते हुए एक खुले कनेक्टर की,जो विद्युत शोर के लिए एक एंटेना और इंटरफ़ेस मॉड्यूल के बस-स्कैन चक्र में झूठे निदान का स्रोत बन जाता है.
टर्मिनल मॉड्यूल इन कनेक्शनों को बंद करता है। यह मैकेनिकल एंड-स्टॉप भी प्रदान करता है जो अंतिम टर्मिनल मॉड्यूल को डीआईएन रेल प्रोफाइल में मजबूती से लॉक करता है।दोनों कार्यों ✓ विद्युत समापन और यांत्रिक ताला ✓ के लिए मॉड्यूल को स्टेशन के आकार के बावजूद स्थापित किया जाना आवश्यक है, मॉड्यूल की संख्या, या कौन सा इंटरफ़ेस मॉड्यूल उपयोग में है।
अपने समापन मॉड्यूल के बिना एक ईटी 200 एस स्टेशन अंतराल संचार त्रुटियों का जोखिम चलाता है, इंटरफ़ेस मॉड्यूल से झूठी नैदानिक अलार्म, और कुछ विन्यासों में,प्रारंभ करने में विफलता.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | 6ES7193-4JA00-0AA0 |
| कार्य | ET 200S बैकप्लेन बस समापन |
| आयाम | 30 × 106 × 7.5 मिमी |
| वजन | 50 ग्राम |
| विन्यास | आवश्यक नहीं |
| शक्ति | आवश्यक नहीं |
| संगत प्रणाली | सिमैटिक ET 200S |
| स्थिति | सक्रिय |
यह ET 200S प्रणाली में सबसे आसानी से खो जाने वाले घटकों में से एक है।
स्टेशन का विस्तारएक मौजूदा स्टेशन में मॉड्यूल जोड़ने का अर्थ है कि नए इलेक्ट्रॉनिक्स को डालने के लिए टर्मिनेशन मॉड्यूल को हटाना, फिर इसे नई सबसे दाईं ओर की स्थिति में फिर से स्थापित करना।एक कमीशनिंग या रखरखाव कार्य के बीच में, यह एक बेंच पर रखा जाता है और भूल जाता है।
स्टेशन का स्थानांतरणमशीन के पुनर्गठन के दौरान, अलग किए गए स्टेशनों को ट्रे में क्रमबद्ध किया जाता है। 50 ग्राम और 7.5 मिमी मोटी समाप्ति मॉड्यूल आसानी से गलत कंटेनर में समाप्त हो जाता है।
मिश्रित आपूर्तिकर्ता आदेशों से प्रारंभिक कमीशनजब एक ET 200S स्टेशन को कई ऑर्डर या आपूर्तिकर्ताओं से प्राप्त घटकों से इकट्ठा किया जाता है, तो समापन मॉड्यूल किसी भी व्यक्तिगत लाइन आइटम के साथ शामिल नहीं किया जा सकता है।यह किसी की ज़िम्मेदारी नहीं है जब तक कि यह स्पष्ट रूप से सामग्री बिल पर नहीं है.
एक छोटा सा स्टॉक 6ES7193-4JA00-0AA0 इकाइयों की एक मुट्ठी भर सभी तीन परिदृश्यों को कवर करता है और नगण्य भंडारण स्थान पर कब्जा करता है।एक ही समापन मॉड्यूल के आने की प्रतीक्षा में उत्पादन में देरी की लागत कुछ स्पेयर पार्ट्स रखने की लागत से बहुत अधिक है.
एक सिंगल टर्मिनेशन मॉड्यूल पूरे स्टेशन को बंद कर देता है, भले ही उस स्टेशन में 3 इलेक्ट्रॉनिक्स मॉड्यूल हों या 30।एक 6ES7193-4JA00-0AA0 प्रति ET 200S स्टेशन नियम है, प्रति रेल खंड नहीं, प्रति पावर मॉड्यूल नहीं, केवल प्रति पूर्ण स्टेशन असेंबली एक।
Q1: क्या प्रति स्टेशन या प्रति रैक सेगमेंट एक टर्मिनेशन मॉड्यूल की आवश्यकता है?
प्रत्येक पूर्ण ET 200S स्टेशन पर एक, हमेशा सबसे दाईं ओर स्थिति में। कुछ मॉड्यूलर सिस्टम के विपरीत जो प्रति रेल या प्रति समूह समाप्त करने की आवश्यकता है,ईटी 200एस एक सिंगल टर्मिनेशन मॉड्यूल का उपयोग एक छोर पर पूरे स्टेशन के बैकप्लेन बस को बंद करने के लिए करता हैआठ अलग-अलग ईटी 200एस स्टेशनों वाली सुविधा में आठ समापन मॉड्यूल की आवश्यकता होती है।
प्रश्न 2: मॉड्यूल को स्पेयर पार्ट के रूप में सूचीबद्ध किया गया है ∙ क्या यह मूल डिलीवरी में शामिल नहीं था?
ET 200S स्टेशनों में आमतौर पर अंत मॉड्यूल को इंटरफेस मॉड्यूल पैकेज या स्टेशन किट में मूल वितरण पर शामिल किया जाता है।यह यहां एक स्पेयर पार्ट के रूप में सूचीबद्ध है क्योंकि इसका प्राथमिक बाजार भूमिका मौजूदा प्रतिष्ठानों में खोए या क्षतिग्रस्त इकाइयों के प्रतिस्थापन के रूप में है. अलग-अलग घटक आदेशों से इकट्ठे नए स्टेशनों के लिए, भागों की सूची में 6ES7193-4JA00-0AA0 को स्पष्ट रूप से शामिल करें. इसे किसी भी व्यक्तिगत मॉड्यूल आदेश के साथ बंडल नहीं किया जा सकता है.
प्रश्न 3: क्या यह प्रोफिबस डीपी और प्रोफिनैट ईटी 200एस दोनों वेरिएंट के साथ काम करता है?
हाँ. समाप्ति मॉड्यूल आंतरिक बैकप्लेन बस कनेक्शन बंद,जो भौतिक रूप से सभी ET 200S वेरिएंटों में समान हैं, चाहे कौन सा नेटवर्क इंटरफ़ेस मॉड्यूल (प्रोफिबस डीपी के लिए IM 151-1 या PROFINET के लिए IM 151-3 PN) स्थापित किया गया हो. समाप्ति मॉड्यूल में कोई प्रोटोकॉल-विशिष्ट इलेक्ट्रॉनिक्स नहीं होती है. यह एक निष्क्रिय बस बंद घटक है.
Q4: क्या एक लापता समापन मॉड्यूल तत्काल स्टेशन अलार्म का कारण बनता है?
यह कर सकता है. डीपी या पीएन मास्टर यह पता लगा सकता है कि स्टेशन अपने प्रारंभ स्कैन के दौरान एक पूर्ण विन्यास की रिपोर्ट नहीं कर रहा है और एक दास नैदानिक त्रुटि उत्पन्न कर सकता है.कुछ प्रतिष्ठानों में स्टेशन एक हार्ड अलार्म के बजाय अंतराल त्रुटि के साथ चलता है. किसी भी तरह से, एक खुला बस अंत कभी भी सही नहीं है, और समाप्ति मॉड्यूल स्थापित किया जाना चाहिए, भले ही एक अलार्म दिखाई दे रहा है।विद्युत शोर वाले वातावरण में अंतरालगत त्रुटियां विफलता मोड हैं जो इसके बिना सबसे अधिक होने की संभावना है.
प्रश्न 5: समापन मॉड्यूल से पहले कितने इलेक्ट्रॉनिक्स मॉड्यूल हो सकते हैं?
अधिकतम इंटरफ़ेस मॉड्यूल संस्करण पर निर्भर करता है। आईएम 151-1 डीपी के साथ, समाप्ति मॉड्यूल से पहले 63 इलेक्ट्रॉनिक्स मॉड्यूल तक स्थापित किए जा सकते हैं। आईएम 151-3 पीएन वेरिएंट के साथ,अधिकतम विन्यास-निर्भर हैप्रत्येक मामले में, सभी इलेक्ट्रॉनिक्स मॉड्यूल और उनके जोड़े टर्मिनल मॉड्यूल के बाद, अंत में बिल्कुल एक टर्मिनल मॉड्यूल की आवश्यकता होती है, चाहे इससे पहले कितने मॉड्यूल हों।
