| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FX1124-6AD02 |

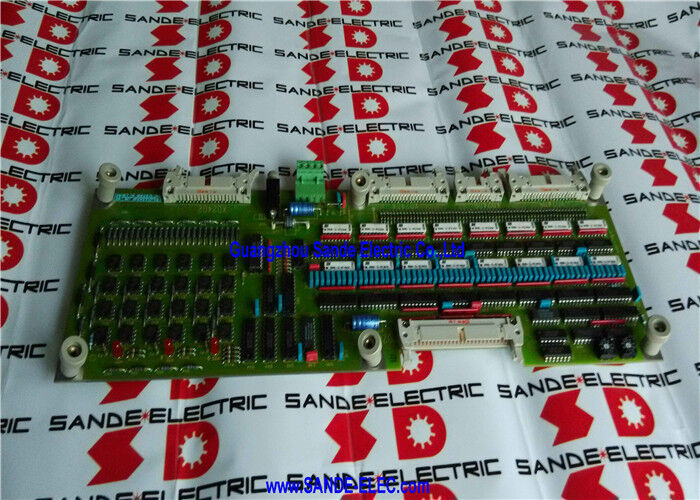

6FX1124-6AD02 SINUMERIK सीएनसी नियंत्रण परिवार के लिए एक डिजिटल I/O उपमॉड्यूल है विशेष रूप से SINUMERIK 3, 810, 820, और सिस्टम 800 प्लेटफार्मों के लिए।ये पुरानी पीढ़ी के SINUMERIK सीएनसी हैं जो मशीन टूल्स की सेवा करते थे, मशीनिंग सेंटर और टर्निंग सेंटर 1980 के दशक से लेकर 2000 के दशक की शुरुआत तक।6FX1124-6AD02 मशीन I / O इंटरफ़ेस प्रदान करता है जो सीएनसी के आंतरिक नियंत्रण तर्क को बाहरी मशीन संकेतों से जोड़ता है.
| पैरामीटर | मूल्य |
|---|---|
| डिजिटल इनपुट | 64 |
| डिजिटल आउटपुट | 32 |
| कनेक्टर | 3 इनपुट कनेक्टर |
| माउंटिंग प्लेट | शामिल नहीं |
| रैक मॉड्यूल | 6FC3984-3RA |
| सीएनसी परिवार | SINUMERIK 3, 810, 820, प्रणाली 800 |
| श्रृंखला | 6FX1 |
SINUMERIK आधारित मशीन उपकरण नियंत्रण प्रणालियों में, 6FX1124-6AD02 जैसे डिजिटल I/O मॉड्यूल सीएनसी और मशीन उपकरण के बीच भौतिक कनेक्शन परत बनाते हैंः
64 डिजिटल इनपुटःअलग-अलग मशीन संकेतों की चालू/बंद स्थिति पढ़ना प्रत्येक अक्ष पर सीमा स्विच (सकारात्मक और नकारात्मक ओवरट्रैवल), संदर्भ स्थिति स्विच, दरवाजा इंटरलॉक स्विच, शीतल द्रव स्तर सेंसर,हाइड्रोलिक और वायवीय दबाव स्विच6FX1124-6AD02 64 इनपुट पर, एक पूर्ण मशीनिंग केंद्र के संकेत संग्रह के लिए एक पर्याप्त I / O गिनती प्रदान करता है।
32 डिजिटल आउटपुटःसीएनसी के पीएमसी (प्रोग्राम करने योग्य मशीन नियंत्रक) तर्क से अलग मशीन एक्ट्यूएटर ड्राइव करना, शीतल द्रव, हवा के झोंके, स्नेहन और हाइड्रोलिक सर्किट के लिए सोलेनोइड वाल्व;संपर्ककर्ता नियंत्रण के लिए रिले कॉइलसूचक दीपक; और धुरी ब्रेक लगाव आदेश।
SINUMERIK 810 मशीनिंग सेंटर में I/O सबमॉड्यूल की खराबीःएक SINUMERIK 810 सीएनसी मशीनिंग सेंटर में आई/ओ दोष विकसित होते हैं ∙ सीएनसी एक साथ कई मशीन सिग्नल खो देता है, या विशिष्ट इनपुट या आउटपुट प्रतिक्रिया नहीं देते हैं।6FX1124-6AD02 मशीन के अलार्म डिस्प्ले और I/O निदान से दोषपूर्ण उपमॉड्यूल के रूप में पहचाना जाता है. प्रतिस्थापन मशीन के सही I/O संचालन को बहाल करता है.
नियोजित रखरखावःपुरानी SINUMERIK 3 या 820 सीएनसी उपकरणों को बनाए रखने वाली एक उत्पादन सुविधा में 6FX1124-6AD02 को उस विशिष्ट नियंत्रण प्रणाली के लिए एक स्पेयर के रूप में रखा जाता है जिसमें यह लगाया गया है।
प्रश्न 1: मैं कैसे पुष्टि 6FX1124-6AD02 मेरे SINUMERIK सीएनसी के लिए सही I / O मॉड्यूल है?
रैक के अंदर स्थापित सबमॉड्यूल के लेबल से भाग संख्या पढ़ें। यदि यह 6FX1124-6AD02 पढ़ता है, तो यह पुष्टि की गई प्रतिस्थापन है।मॉड्यूल की रैक स्थिति और I/O असाइनमेंट की पुष्टि करने के लिए मशीन के विद्युत चित्र और SINUMERIK रखरखाव पुस्तिका के साथ क्रॉस-संदर्भ.
Q2: 6FX1124-6AD02 पर 3 इनपुट कनेक्टर्स का क्या कार्य है?
तीन इनपुट कनेक्टर 64 डिजिटल इनपुट को तीन भौतिक कनेक्टर बिंदुओं पर वितरित करते हैं, जिससे इनपुट सिग्नल को मशीन क्षेत्र या फ़ंक्शन के अनुसार तार्किक रूप से समूहीकृत किया जा सकता है।और व्यक्तिगत कनेक्टर आकार प्रबंधनीय रखनेप्रत्येक कनेक्टर समूह में कुल 64 इनपुट संख्या का एक हिस्सा होता है, जो विशिष्ट मशीन क्षेत्र के संकेतों से वायर्ड होता है।
Q3: क्या 6FX1124-6AD02 को बदलने के बाद कॉन्फ़िगरेशन या पैरामीटरिंग की आवश्यकता होती है?
SINUMERIK 3, 810 और 820 सीएनसी प्रणालियों के लिए डिजिटल I/O असाइनमेंट को सीएनसी के मशीन डेटा और PMC सीढ़ी कार्यक्रम के माध्यम से परिभाषित किया गया है जो स्वयं I/O उपमॉड्यूल में संग्रहीत नहीं है।6FX1124-6AD02 को बदलने के लिए I/O कॉन्फ़िगरेशन को फिर से दर्ज करने की आवश्यकता नहीं है. प्रतिस्थापन को फिट करने के बाद, सत्यापित करें कि प्रत्येक इनपुट और आउटपुट सीएनसी के आई / ओ नैदानिक स्क्रीन के माध्यम से सही ढंग से प्रतिक्रिया करता है।
Q4: 6FX1124-6AD02 को संभालने पर क्या ESD सावधानियां लागू होती हैं?
SINUMERIK 3/810/820 कंट्रोल कैबिनेट को रैक-माउंटेड सबमॉड्यूल तक पहुँचने से पहले बंद कर दिया जाना चाहिए।ईएसडी-सुरक्षित सतह पर एक ग्राउंड एंटी-स्टैटिक कलाई स्ट्रैप के साथ हैंडल 6FX1124-6AD02 पुराने SINUMERIK I/O बोर्ड में इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील CMOS लॉजिक डिवाइस होते हैंहटाने और स्थापित करने के बीच एंटी-स्टेटिक पैकेजिंग में रखें।
