Fanuc CNC सर्किट बोर्ड पीएलसी मॉड्यूल जीई पोजीशन कोडर इंटरफ़ेस A20B-2100-0270

A20B-2100-0270∙ FANUC 4-अक्ष स्थिति डिटेक्टर इंटरफेस पीसीबी ¢ SDU1 / 16i / 18i / 21i सीएनसी अक्ष प्रतिक्रिया इंटरफेस

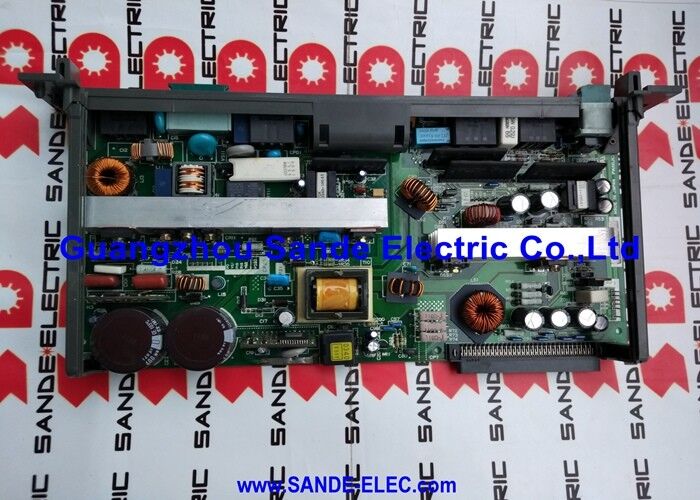

A20B-2100-0270 ¢ एसडीयू1 डिटेक्टर इंटरफ़ेस मॉड्यूल के अंदर पीसीबी

A20B-2100-0270 FANUC A02B-0236-C203 SDU1 (सर्वो/स्केल डिटेक्टर यूनिट) मॉड्यूल के दिल में प्रिंटेड सर्किट बोर्ड है।यह मॉड्यूल हार्डवेयर इंटरफेस परत है जो FANUC आई-सीरीज सीएनसी नियंत्रण इकाई और स्थिति डिटेक्टरों के बीच बैठता है ¢ मशीन उपकरण के सर्वो अक्षों पर लगाए गए एन्कोडर या रैखिक तराजू.

FANUC i-सीरीज सीएनसी आर्किटेक्चर में, SDU1 मॉड्यूल (A20B-2100-0270 युक्त) चार मूल अक्षों के लिए स्थिति डिटेक्टर संकेतों को संभालता हैः

सिग्नल कंडीशनिंग:पीसीबी प्रत्येक धुरी से कच्चे एन्कोडर या स्केल फीडबैक संकेत प्राप्त करता है और उन्हें फ़िल्टरिंग, बफरिंग,और उन्हें प्रारूप में परिवर्तित सीएनसी के servo नियंत्रण एल्गोरिथ्म स्थिति और गति गणना के लिए की आवश्यकता है.

दोष निगरानी:पीसीबी अनियमितताओं के लिए आने वाले डिटेक्टर संकेतों की निगरानी करता हैऔर सिग्नल स्तर त्रुटियां जो एन्कोडर या स्केल विफलताओं का संकेत देगी .

प्रमुख विनिर्देश

A02B-0236-C203 ️ SDU1 मॉड्यूल असेंबली

A20B-2100-0270 पीसीबी A02B-0236-C203 SDU1 मॉड्यूल के अंदर फिट है। पूर्ण SDU1 मॉड्यूल यांत्रिक आवास, कनेक्टर,और अतिरिक्त घटकों (एक अल्फा फ्यूज A60L-0001-0290#LM20) सहित A20B-2100-0270 पीसीबी के साथबड़ी मशीन टूल्स की स्थापना में, कई एसडीयू मॉड्यूल को चार बुनियादी अक्षों से परे अतिरिक्त अक्षों को संभालने के लिए प्राथमिक मास्टर मॉड्यूल और गुलाम मॉड्यूल के साथ कॉन्फ़िगर किया जा सकता है।

अनुप्रयोग परिदृश्य

i-सीरीज सीएनसी में स्थिति डिटेक्टर इंटरफ़ेस त्रुटिःएक FANUC 18i मशीनिंग सेंटर एक या अधिक अक्षों पर सर्वो अलार्म स्थितियों को विकसित करता है, इन अक्षों से स्थिति डिटेक्टर संकेतों को सीएनसी द्वारा सही ढंग से नहीं पढ़ा जा रहा है।दोष के रूप में A02B-0236-C203 SDU1 मॉड्यूल की पहचान की गई है, जिसमें पीसीबी के रूप में A20B-2100-0270 है। पीसीबी को बदलने से सही अक्ष स्थिति प्रतिक्रिया बहाल होती है।

16i सीएनसी एन्कोडर इंटरफेस का प्रतिस्थापनःएक FANUC सीरीज 16i टर्निंग सेंटर को सीएनसी नियंत्रण इकाई के ओवरहाल के हिस्से के रूप में स्थिति डिटेक्टर इंटरफ़ेस पीसीबी को बदलने की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: A20B-2100-0270 (PCB) और A02B-0236-C203 (मॉड्यूल) के बीच क्या अंतर है?

A20B-2100-0270 नग्न मुद्रित सर्किट बोर्ड है ∙ सिग्नल प्रोसेसिंग सर्किट्री युक्त इलेक्ट्रॉनिक घटक है। A02B-0236-C203 पूर्ण SDU1 मॉड्यूल असेंबली है ∙ आवास, कनेक्टर,और पूर्ण इलेक्ट्रॉनिक असेंबली जिसमें A20B-2100-0270 को इसके कोर पीसीबी प्लस एक अल्फा फ्यूज और अन्य घटक शामिल हैंजब पीसीबी विफल हो जाता है, तो A20B-2100-0270 को स्वतंत्र रूप से प्रतिस्थापित किया जा सकता है यदि मॉड्यूल के आवास और कनेक्टर क्षतिग्रस्त नहीं हैं।

प्रश्न 2: कौन सी सीएनसी अलार्म A20B-2100-0270 दोष का संकेत देते हैं?

स्थिति डिटेक्टर इंटरफेस दोष FANUC सीएनसी पर सर्वो अलार्म उत्पन्न करते हैं सामान्यतः SV0360 (इंपल्स कोडर डिस्कनेक्ट), SV0380 (कोडर डिस्कनेक्ट),या एक या अधिक अक्षों पर संबंधित प्रतिक्रिया संकेत अलार्मअलार्म की धुरी का नाम बताता है कि किस धुरी के फीडबैक पथ में विफलता आई है, जो A20B-2100-0270 पर विशिष्ट डिटेक्टर इंटरफेस सर्किट की ओर इशारा करता है।यदि एन्कोडर ही और उसके केबल सही ढंग से परीक्षण लेकिन अलार्म बनी हुई है, पीसीबी नैदानिक फोकस है।

Q3: क्या A20B-2100-0270 रैखिक पैमाने पर प्रतिक्रिया के साथ-साथ घूर्णी एन्कोडर का समर्थन करता है?

एसडीयू1 मॉड्यूल और इसके ए20बी-2100-0270 पीसीबी को FANUC स्थिति डिटेक्टर प्रकारों के साथ इंटरफेस करने के लिए डिज़ाइन किया गया हैरैखिक पैमाना प्रणालीसमर्थित विशिष्ट डिटेक्टर प्रकार SDU1 मॉड्यूल के हार्डवेयर विन्यास और संबंधित सीएनसी के लिए लागू FANUC i-सीरीज़ हार्डवेयर प्रलेखन पर निर्भर करते हैं।

Q4: A20B-2100-0270 को संभालने के दौरान क्या ESD सावधानियां लागू होती हैं?

एसडीयू1 मॉड्यूल या उसके पीसीबी तक पहुँचने से पहले सीएनसी नियंत्रण इकाई को पूरी तरह से बंद कर दें। ईएसडी-सुरक्षित सतह पर एक ग्राउंड एंटी-स्टेटिक कलाई पट्टा के साथ ए20बी-2100-0270 को संभालें।पीसीबी में एन्कोडर फीडबैक के लिए सटीक एनालॉग सिग्नल प्रोसेसिंग सर्किट होते हैं ∙ ये इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति विशेष रूप से संवेदनशील होते हैं. अल्फा फ्यूज (A60L-0001-0290#LM20) को बदलें यदि यह विफलता घटना के दौरान फट गया है।
