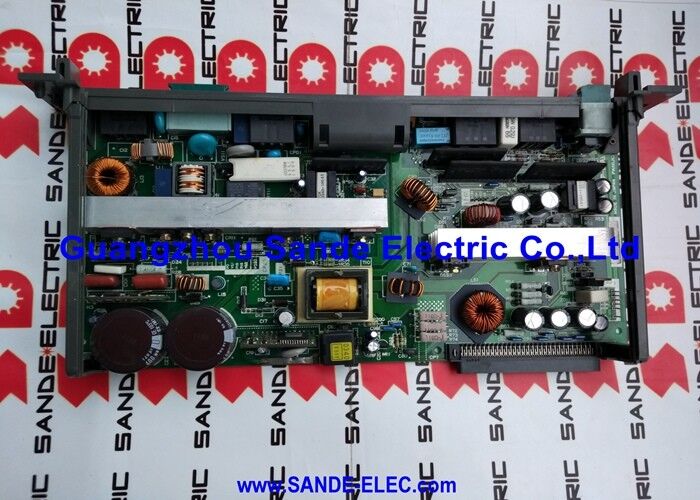

मुख्य सीपीयू Fanuc पावर मैट पावर सप्लाई बोर्ड A20B-1004-0960

A20B-1004-0960 | FANUC A20B-1004 सीरीज पावर सप्लाई - 096x रेंज / सीएनसी और ऑटोमेशन पावर सप्लाई स्पेयर

A20B-1004 - FANUC की सीएनसी विद्युत आपूर्ति बोर्ड श्रृंखला

A20B-1004 श्रृंखला एक FANUC बिजली आपूर्ति बोर्ड परिवार है - व्यापक A20B पीसीबी रेंज का हिस्सा है जो कई FANUC उत्पाद पीढ़ियों में सीएनसी नियंत्रण बोर्ड, सर्वो ड्राइव इंटरफ़ेस बोर्ड, मेमोरी मॉड्यूल और बिजली आपूर्ति पीसीबी तक फैला हुआ है।

FANUC के सीएनसी आर्किटेक्चर के भीतर, A20B-1004 श्रृंखला में बिजली आपूर्ति बोर्ड आने वाले AC या DC आपूर्ति वोल्टेज को विनियमित DC आउटपुट रेल में परिवर्तित करते हैं, जिसकी CNC के आंतरिक इलेक्ट्रॉनिक्स को आवश्यकता होती है - कम वोल्टेज बिजली (आमतौर पर 5V, ±15V, 24V) प्रदान करता है जो लॉजिक बोर्ड, एनकोडर इंटरफेस, संचार मॉड्यूल और ऑपरेटर पैनल को चलाता है।

A20B-1004-0960 096x स्थिति पर A20B-1004 श्रृंखला के भीतर एक परिभाषित सीमा रखता है।

मुख्य उत्पाद जानकारी

सीएनसी सिस्टम में FANUC विद्युत आपूर्ति

A20B-1004-0960 जैसी सीएनसी बिजली आपूर्ति नियंत्रण इकाई में प्रत्येक बोर्ड के लिए महत्वपूर्ण कार्य करती है:

विनियमित डीसी आउटपुट:एकाधिक डीसी वोल्टेज रेल (तर्क के लिए 5V, एनालॉग सर्किट के लिए ±15V, I/O और ऑपरेटर पैनल के लिए 24V) को उत्पन्न और स्थिर करना जो सीएनसी नियंत्रण रैक में सभी बोर्डों को वितरित किए जाते हैं।

आक्रमण सीमा:अपस्ट्रीम आपूर्ति सुरक्षा उपकरणों को ट्रिपिंग से बचाने के लिए पावर-अप पर कैपेसिटर चार्जिंग करंट को नियंत्रित करना।

ओवरवॉल्टेज और ओवरकरंट सुरक्षा:खराबी की स्थिति के लिए प्रत्येक आपूर्ति रेल की निगरानी करना और डाउनस्ट्रीम बोर्ड क्षतिग्रस्त होने से पहले सुरक्षात्मक अलार्म उत्पन्न करना।

अनुप्रयोग परिदृश्य

सीएनसी बिजली आपूर्ति दोष:एक FANUC सीएनसी प्रणाली नियंत्रण शक्ति खो देती है - डिस्प्ले अंधेरा हो जाता है और कोई फ़ंक्शन प्रतिक्रिया नहीं देता है। A20B-1004-0960 बिजली आपूर्ति को दोष के रूप में पहचाना गया है। प्रतिस्थापन से सीएनसी की नियंत्रण शक्ति बहाल हो जाती है।

नियोजित रखरखाव अतिरिक्त:FANUC सीएनसी उपकरण का रखरखाव करने वाली एक उत्पादन सुविधा उस विशिष्ट प्रणाली के लिए A20B-1004-0960 का स्टॉक रखती है जिसमें यह स्थापित है।

अक्सर पूछे जाने वाले प्रश्न

Q1: मैं कैसे पुष्टि करूं कि A20B-1004-0960 मेरे FANUC CNC के लिए सही बिजली आपूर्ति है?

सीएनसी नियंत्रण इकाई के अंदर स्थापित बोर्ड के लेबल से भाग संख्या पढ़ें। यदि इस पर A20B-1004-0960 लिखा है, तो यह निश्चित प्रतिस्थापन है। बिजली आपूर्ति की माउंटिंग स्थिति और आउटपुट वोल्टेज विनिर्देशों की पुष्टि करने के लिए लागू FANUC सीएनसी रखरखाव मैनुअल के बोर्ड लेआउट आरेख के साथ क्रॉस-रेफरेंस।

Q2: कौन से लक्षण A20B-1004-0960 बिजली आपूर्ति विफलता का संकेत देते हैं?

बिजली आपूर्ति विफलताएं आम तौर पर सभी सीएनसी बोर्डों को एक साथ प्रभावित करती हैं: बिना किसी प्रतिक्रिया के अंधेरा डिस्प्ले, बिना अलार्म डिस्प्ले के पावर-ऑन विफलता, आपूर्ति रेल पर गलत आउटपुट वोल्टेज, या कई कार्यों में अनियमित सीएनसी व्यवहार। एकल-बोर्ड दोष (जो एक विशिष्ट कार्य को प्रभावित करता है) से अंतर करें - एक पीएसयू दोष पूरे सिस्टम को प्रभावित करता है।

Q3: क्या A20B-1004-0960 को बदलने से संग्रहीत सीएनसी डेटा प्रभावित होता है?

बिजली आपूर्ति बोर्ड सीएनसी मापदंडों या कार्यक्रमों को संग्रहीत नहीं करते हैं। A20B-1004-0960 को बदलने से संग्रहीत डेटा प्रभावित नहीं होता है। हालाँकि, यदि पीएसयू विफलता के कारण उचित शटडाउन के बिना अचानक बिजली की हानि होती है, तो उत्पादन पर लौटने से पहले सत्यापित करें कि प्रतिस्थापन के बाद सीएनसी मेमोरी मॉड्यूल (एसआरएएम, एफआरओएम) बरकरार हैं।

Q4: A20B-1004-0960 को संभालते समय कौन सी ESD और सुरक्षा सावधानियां लागू होती हैं?

सीएनसी को बंद कर दें और नियंत्रण इकाई तक पहुंचने से पहले मुख्य आपूर्ति को अलग कर दें। बिजली आपूर्ति बोर्ड कम-वोल्टेज नियंत्रण संकेतों के साथ उच्च-वोल्टेज सर्किट ले जाते हैं - संभालने से पहले सत्यापित करें कि सभी आपूर्ति रेल डी-एनर्जेटिक हैं। ईएसडी-सुरक्षित सतह पर ग्राउंडेड एंटी-स्टैटिक कलाई का पट्टा के साथ संभालें।
