| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6SN1118-0DK23-0AA0 |

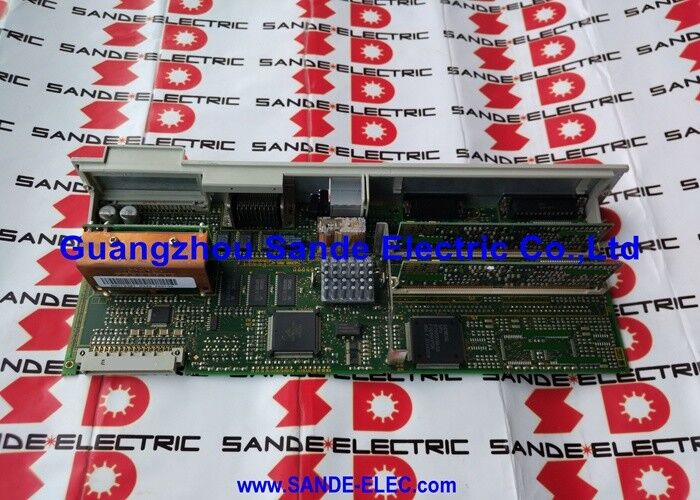

6SN1118-0DK23-0AA0 6SN1118 प्रदर्शन नियंत्रण इकाई परिवार से संबंधित है - प्लग-इन मॉड्यूल जो SIMODRIVE 611-D ड्राइव मॉड्यूल के भीतर खुफिया परत प्रदान करते हैं। 6SN1118-0Dxx23 उप-परिवार के भीतर:
| भाग | विन्यास |
|---|---|
| 6SN1118-0DG21-0AA1 | 1-अक्ष, पाप/कॉस 1Vpp और EnDat |
| 6SN1118-0DK23-0AA0 | DK23 कॉन्फ़िगरेशन - प्रत्यक्ष माप |
6SN1118 के भीतर DK23 पदनाम अक्ष विन्यास और माप प्रणाली प्रकार के एक विशिष्ट संयोजन की पहचान करता है - जो "K" कॉन्फ़िगरेशन अक्षर और "23" वैरिएंट कोड द्वारा DG21 (1-अक्ष, ऊपर वर्णित) से अलग है।
| पैरामीटर | कीमत |
|---|---|
| शृंखला | सिमोड्राइव 611-डी |
| प्रकार | प्रदर्शन मॉड्यूल (प्लग-इन कंट्रोल यूनिट) |
| प्रदर्शन | डिजिटल |
| नियंत्रण | बंद लूप |
| माप प्रणाली | प्रत्यक्ष माप |
| आवेदन | सीएनसी |
उच्च परिशुद्धता मशीनिंग केंद्र:एयरोस्पेस घटकों की पांच-अक्ष मशीनिंग, डाई और मोल्ड मशीनिंग, और सटीक जिग बोरिंग - जहां लीड स्क्रू पिच त्रुटि या थर्मल बहाव से अक्ष स्थिति त्रुटियां सीधे वर्कपीस पर आयामी त्रुटियों तक फैल जाएंगी।
पीसने वाली मशीनें:सटीक पीसने के लिए थर्मल विस्तार के बावजूद लंबे पीसने के चक्रों के दौरान माइक्रोन-स्तर की स्थिति सटीकता बनाए रखने की आवश्यकता होती है। वास्तविक समय में इस विस्तार के लिए रैखिक एनकोडर के माध्यम से प्रत्यक्ष माप सही होता है।
सीएमएम (समन्वय मापने की मशीन) अक्ष:मापने वाली मशीन की कुल्हाड़ियों में यांत्रिक घिसाव से स्वतंत्र सत्यापित स्थिति सटीकता होनी चाहिए - प्रत्यक्ष एनकोडर इसे बॉल स्क्रू या रैक की स्थिति से स्वतंत्र रूप से प्रदान करते हैं।
सिमोड्राइव 611-डी प्रत्यक्ष माप अक्ष दोष:प्रत्यक्ष माप अक्षों वाला एक सीएनसी मशीन उपकरण एक अक्ष पर स्थिति नियंत्रण त्रुटियों को विकसित करता है - प्रत्यक्ष माप क्षमता वाले बंद-लूप प्रदर्शन मॉड्यूल को गलती के रूप में पहचाना जाता है। 6SN1118-0DK23-0AA0 को प्रतिस्थापन के रूप में लगाया गया है। सही उच्च-सटीकता स्थिति नियंत्रण बहाल किया गया है।
उच्च परिशुद्धता मशीनिंग केंद्र ड्राइव कमीशनिंग:सभी अक्षों पर रैखिक एनकोडर के साथ एक सटीक मशीनिंग केंद्र को सिमोड्राइव 611-डी ड्राइव के साथ चालू किया जा रहा है। 6SN1118-0DK23-0AA0 प्रत्येक ड्राइव मॉड्यूल में स्थापित है जो सीधे मापने वाले अक्ष से जुड़ता है।
Q1: केवल मोटर फीडबैक की तुलना में सीधे मापने से व्यावहारिक सटीकता में क्या सुधार होता है?
अकेले मोटर एनकोडर से स्थिति निर्धारण सटीकता लीड स्क्रू पिच त्रुटि, लीड स्क्रू थर्मल विस्तार और बैकलैश द्वारा सीमित है। विशिष्ट लीड स्क्रू सिस्टम स्थिति सटीकता के ±5-15 माइक्रोन प्राप्त करते हैं। 6SN1118-0DK23-0AA0 जैसे मॉड्यूल के माध्यम से प्रत्यक्ष रैखिक एनकोडर माप के साथ, स्थिति लूप वास्तविक अक्ष स्थिति पर बंद हो जाता है - त्रुटि बजट से पिच त्रुटि और थर्मल बहाव को समाप्त करता है, एनकोडर रिज़ॉल्यूशन के आधार पर ±1–3 माइक्रोन प्राप्त करता है।
Q2: प्रत्यक्ष माप चैनल के लिए 6SN1118-0DK23-0AA0 द्वारा कौन से एन्कोडर प्रकार समर्थित हैं?
SIMODRIVE 611-D प्रत्यक्ष माप प्रदर्शन मॉड्यूल प्रत्यक्ष माप चैनल के लिए उच्च-रिज़ॉल्यूशन रैखिक या रोटरी एनकोडर स्वीकार करते हैं - आमतौर पर साइन/कॉस 1Vpp या डिजिटल इंटरफेस के साथ हेडेनहैन या समकक्ष रैखिक स्केल। 6SN1118-0DK23-0AA0 द्वारा समर्थित विशिष्ट एनकोडर प्रकार और रिज़ॉल्यूशन की पुष्टि लागू सीमेंस सिमोड्राइव 611-डी फ़ंक्शन विवरण और हार्डवेयर दस्तावेज़ीकरण से की जाती है।
Q3: क्या 6SN1118-0DK23-0AA0 का उपयोग सीधे मापने वाले एनकोडर के बिना - केवल मोटर एनकोडर का उपयोग करके किया जा सकता है?
प्रत्यक्ष माप प्रदर्शन मॉड्यूल आम तौर पर मोटर एनकोडर-केवल मोड में काम कर सकता है जब प्रत्यक्ष एनकोडर इनपुट कनेक्ट नहीं होता है - लेकिन यह उच्च-विनिर्देश मॉड्यूल के उद्देश्य को अस्वीकार कर देता है। प्रत्यक्ष एनकोडर के बिना 6SN1118-0DK23-0AA0 का उपयोग एक मानक प्रदर्शन मॉड्यूल को प्रतिस्थापित करता है और प्रत्यक्ष माप क्षमता का लाभ नहीं उठाता है। SIMODRIVE 611-D दस्तावेज़ से पुष्टि करें कि क्या इस विशिष्ट संस्करण के लिए केवल मोटर-एनकोडर ऑपरेशन समर्थित है।
Q4: क्या 6SN1118-0DK23-0AA0 को बदलने के लिए पैरामीटर बैकअप और पुनर्स्थापना की आवश्यकता है?
हां - सिमोड्राइव 611-डी प्रदर्शन नियंत्रण इकाइयां अक्ष-विशिष्ट ड्राइव पैरामीटर संग्रहीत करती हैं। 6SN1118-0DK23-0AA0 को प्रतिस्थापित करते समय, ड्राइव पैरामीटर (मोटर एनकोडर और डायरेक्ट एनकोडर कॉन्फ़िगरेशन डेटा दोनों सहित) को हटाने से पहले बैकअप लिया जाना चाहिए और SINUMERIK CNC के ड्राइव डेटा प्रबंधन फ़ंक्शन के माध्यम से प्रतिस्थापन इकाई में पुनर्स्थापित किया जाना चाहिए। प्रत्यक्ष एनकोडर स्केलिंग मापदंडों पर विशेष ध्यान देने की आवश्यकता है - इन्हें मशीन अक्ष पर स्थापित विशिष्ट रैखिक पैमाने के लिए सही ढंग से सेट किया जाना चाहिए।
