| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A02B-0098-B511 |

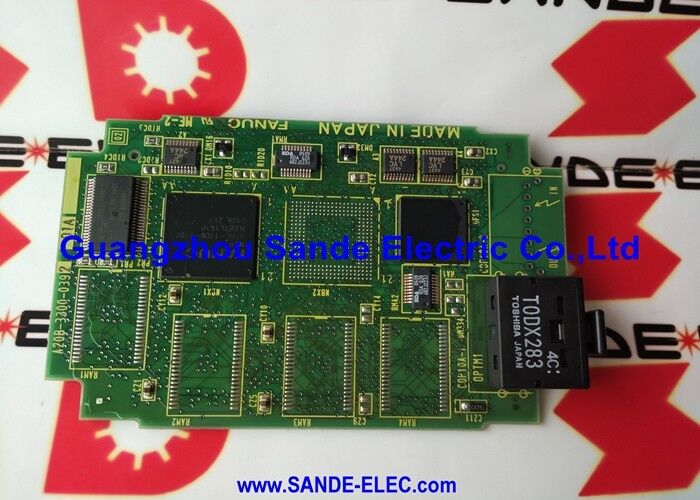

The A02B-0098-B511 is the backplane (also called motherboard or master board) of the FANUC Series 0-C CNC control unit — the structural and electrical backbone into which all of the CNC's individual boards and modules installपूरी सीरीज 0-सी सीएनसी नियंत्रण इकाई इस A02B-0098-B511 बैकप्लेन असेंबली के चारों ओर बनाई गई है, प्रत्येक कार्यात्मक बोर्ड एक परिभाषित स्लॉट पर कब्जा कर रहा है।
A02B-0098-B511 पर निर्मित एक पूर्ण सीरीज 0-C नियंत्रण इकाई में शामिल हैंः
| बोर्ड | कार्य | उदाहरण पीसीबी |
|---|---|---|
| मदरबोर्ड | मुख्य सीएनसी सीपीयू | A20B-2000-0175 |
| मेमोरी कार्ड | कार्यक्रम और पैरामीटर भंडारण | A16B-2201-0101 |
| आई/ओ बोर्ड | सीएनसी मशीन I/O (C7) | A16B-1212-0220 |
| अक्ष नियंत्रण कार्ड | 1/2 अक्ष सर्वो नियंत्रण | A16B-2200-0391 |
| विद्युत आपूर्ति इकाई | विनियमित डीसी शक्ति | A16B-1212-0100 |
| पैरामीटर | मूल्य |
|---|---|
| प्रकार | बैकप्लेन/ मदरबोर्ड (नियंत्रण इकाई) |
| सीएनसी | FANUC सीरीज 0-सी (जीरो-सी) और 0-टीसी |
| मदरबोर्ड पीसीबी | A20B-2000-0170 या A20B-2000-0175 |
| वजन | 2.48 किलो |
| ऑपरेटिंग तापमान | 0°C से +55°C |
| भंडारण तापमान | −20°C से +70°C |
| आई/ओ | डिजिटल |
| संचार | समानांतर और सीरियल |
| घुड़सवार | रैक-माउंटेड |
A02B-0098-B511 बैकप्लेन केवल भौतिक कार्ड स्लॉट से अधिक प्रदान करता हैः
विद्युत वितरण:बैकप्लेन पावर सप्लाई यूनिट से सभी स्थापित बोर्डों में विनियमित डीसी आपूर्ति वोल्टेज ले जाता है। प्रत्येक बोर्ड बैकप्लेन के आंतरिक पावर बस से अपनी आवश्यक आपूर्ति लेता है।
डाटा बसःबैकप्लेन सीएनसी के आंतरिक डेटा बस को संचालित करता है, मुख्य सीपीयू (मदरबोर्ड पीसीबी पर) को सभी स्थापित विकल्प बोर्डों से जोड़ता हैऔर संचार बोर्ड सभी इस आंतरिक बस के माध्यम से डेटा का आदान-प्रदान.
सिग्नल रूटिंगःविशिष्ट सिग्नल लाइनें, सीरियल कम्युनिकेशन, सक्षम/अक्षम सिग्नल, अलार्म सिग्नल, बैकप्लेन के माध्यम से उपयुक्त बोर्ड पोजीशनों तक रूट किए जाते हैं।
सीरीज 0-सी बैकप्लेन दोषःFANUC सीरीज 0-C या 0-TC सीएनसी नियंत्रण इकाई में प्रणालीगत खराबी होती है ∙ कई बोर्ड एक साथ प्रभावित होते हैं,या सीएनसी व्यक्तिगत बोर्ड परीक्षणों कोई स्पष्ट दोष दिखा के बावजूद सभी पर चालू करने में विफल रहता है. A02B-0098-B511 की जांच बैकप्लेन की खराबी के रूप में की जाती है। बैकप्लेन असेंबली (मूल इकाई से स्थानांतरित बोर्डों के साथ) को प्रतिस्थापित करने से सीएनसी ऑपरेशन बहाल होता है।
श्रृंखला 0-TC नियंत्रण इकाई का पुनर्निर्माणःएक पुरानी सीरीज 0-टीसी टर्निंग सेंटर सीएनसी का पुनर्निर्माण करने वाली एक उत्पादन सुविधा में ज्ञात-अच्छे बोर्ड सेट स्थापित करने के लिए बैकप्लेन आधार के रूप में A02B-0098-B511 का उपयोग किया जाता है।
Q1: A02B-0098-B511 (बैकप्लेन) और A20B-2000-0175 (मदरबोर्ड पीसीबी) के बीच अंतर क्या है?
A02B-0098-B511 भौतिक बैकप्लेन असेंबली है, कार्ड स्लॉट, आंतरिक पावर बस और डेटा बस बैकप्लेन बोर्ड के साथ संरचनात्मक चेसिस।A20B-2000-0175 मुख्य सीपीयू मदरबोर्ड पीसीबी है कि backplane पर नामित स्लॉट में प्लग हैदोनों ही एक पूर्ण सीरीज 0-सी नियंत्रण इकाई के लिए आवश्यक होते हैं। बैकप्लेन आवास और इंटरकनेक्ट प्रदान करता है; मदरबोर्ड सीएनसी के मुख्य प्रोसेसर और नियंत्रण तर्क प्रदान करता है।
प्रश्न 2: A02B-0098-B511 पर एक कार्यात्मक श्रृंखला 0-TC सीएनसी के लिए किस पूर्ण बोर्ड सेट की आवश्यकता है?
A02B-0098-B511 पर एक प्रमाणित श्रृंखला 0-TC नियंत्रण इकाई के लिए आवश्यक हैः मदरबोर्ड (A20B-2000-0175), एक मेमोरी कार्ड (जैसे A16B-2201-0101), एक I/O बोर्ड (जैसे A16B-1212-0220 C7 प्रकार),एक अक्ष नियंत्रण कार्ड (जैसे A16B-2200-0391 1/2 अक्षों के लिए), और एक पावर सप्लाई यूनिट (जैसे A16B-1212-0100) । आवश्यक विशिष्ट बोर्ड वेरिएंट सीएनसी के विन्यास (अक्ष संख्या, मेमोरी आकार, I / O संख्या) पर निर्भर करते हैं।
Q3: क्या A02B-0098-B511 को मौजूदा सीरीज 0-C या 0-TC बैकप्लेन के लिए ड्रॉप-इन रिप्लेसमेंट के रूप में इस्तेमाल किया जा सकता है?
हां, बशर्ते कि मूल इकाई से पूरा बोर्ड सेट बरकरार रखा गया हो। बोर्डों √ मदरबोर्ड, मेमोरी, I/O, अक्ष, बिजली की आपूर्ति √ सीएनसी के सभी विन्यास डेटा ले जाते हैं।जब एक प्रतिस्थापन बैकप्लेन के लिए बोर्ड ले जाने, सभी बोर्डों को मूल इकाई से स्थानांतरित करें ताकि मौजूदा विन्यास को बनाए रखा जा सके। संगतता सत्यापित किए बिना विभिन्न नियंत्रण इकाइयों के बीच बोर्डों को मिश्रित न करें।
Q4: A02B-0098-B511 को बदलने से पहले किस डेटा बैकअप की आवश्यकता है?
यदि बोर्डों को नए बैकप्लेन पर बरकरार स्थानांतरित किया जा रहा है, तो संग्रहीत सीएनसी डेटा मेमोरी बोर्डों में रहता है और बैकप्लेन प्रतिस्थापन से प्रभावित नहीं होना चाहिए।हमेशा किसी भी रखरखाव से पहले एक पूर्ण सीएनसी बैकअप प्रदर्शन पैरामीटर, भाग कार्यक्रम, पीएमसी सीढ़ी, और उपकरण डेटा यदि बोर्ड हस्तांतरण के दौरान कोई डेटा प्रभावित होता है।
Q5: A02B-0098-B511 को संभालने के दौरान क्या ESD और सुरक्षा सावधानियां लागू होती हैं?
सीएनसी नियंत्रण इकाई को पूरी तरह से चालू करें और आंतरिक घटकों तक पहुंचने से पहले मुख्य आपूर्ति को अलग करें। 2.48 किलोग्राम पर, बैकप्लेन असेंबली दोनों हाथों और सावधानीपूर्वक हैंडलिंग की आवश्यकता होती है।बैकप्लेन से हटाए गए व्यक्तिगत बोर्डों को एंटी-स्टैटिक कलाई पट्टियों से संभाला जाना चाहिएबोर्ड को हटाने और स्थापित करने के लिए FANUC सीरीज 0-C रखरखाव मैनुअल प्रक्रियाओं का पालन करें।
