| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6GK1541-2BA00 |

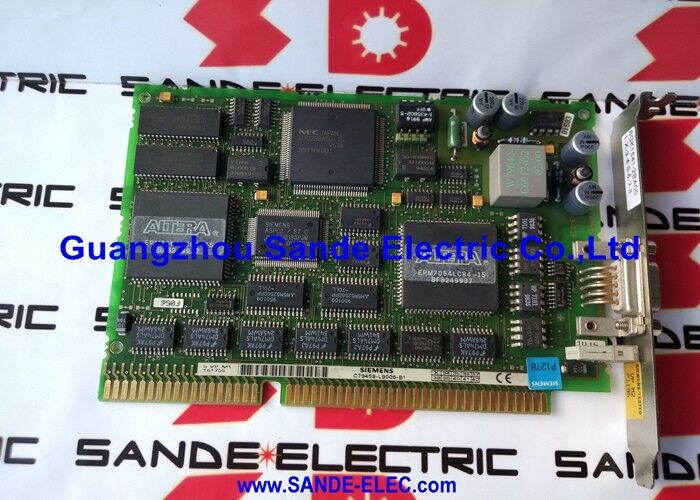

6GK1541-2BA00 CP 5412/A2 है - एक SIMATIC NET संचार प्रोसेसर बोर्ड जो पीसी के ISA बस स्लॉट में स्थापित होता है और एक PROFIBUS मास्टर या स्लेव इंटरफ़ेस प्रदान करता है। यह कार्ड सीमेंस पीजी (प्रोग्रामिंग डिवाइस) और STEP 5, STEP 7, या अन्य SIMATIC इंजीनियरिंग और डायग्नोस्टिक सॉफ़्टवेयर चलाने वाले सामान्य-उद्देश्य वाले पीसी को PROFIBUS DP/FMS फ़ील्डबस नेटवर्क से जोड़ने के लिए मानक हार्डवेयर समाधान था।
CP 5412/A2 ("A2" = हार्डवेयर संस्करण 2) आवश्यक PROFIBUS भौतिक परत, समय और प्रोटोकॉल हैंडलिंग प्रदान करता है जो एक मानक पीसी का समानांतर या सीरियल पोर्ट आपूर्ति नहीं कर सकता है - PROFIBUS को विशिष्ट वास्तविक समय संचार की आवश्यकता होती है जिसे एक समर्पित प्रोसेसर कार्ड पीसी के मुख्य सीपीयू से स्वतंत्र रूप से संभालता है।
| पैरामीटर | कीमत |
|---|---|
| प्रकार | सीपी 5412/ए2 (संचार प्रोसेसर) |
| बस | आईएसए (उद्योग मानक वास्तुकला) |
| बस की चौड़ाई | 16-बिट |
| संस्करण | ए2 (संस्करण 2) |
| शिष्टाचार | प्रोफिबस (डीपी और एफएमएस) |
| आवेदन | पीजी/पीसी से प्रोफिबस नेटवर्क कनेक्शन |
| शृंखला | सिमेटिक नेट |
PROFIBUS (प्रोसेस फील्ड बस) एक औद्योगिक फील्डबस मानक है जो व्यापक रूप से सीमेंस सिमेटिक पीएलसी सिस्टम, सिन्यूमेरिक सीएनसी मशीनों, सिमोड्राइव ड्राइव सिस्टम और प्रोसेस इंस्ट्रूमेंटेशन में तैनात किया गया है:
प्रोफिबस डीपी (विकेंद्रीकृत परिधीय):सबसे आम संस्करण - एक मास्टर नियंत्रक (पीएलसी या सीएनसी) और वितरित I/O स्लेव (दूरस्थ I/O स्टेशन, ड्राइव, सेंसर) के बीच तेजी से डेटा विनिमय के लिए डिज़ाइन किया गया है। DP 12 Mbit/s तक की गति से संचालित होता है।
प्रोफाइबस एफएमएस (फील्ड संदेश विशिष्टता):बुद्धिमान क्षेत्र उपकरणों के बीच डेटा विनिमय के लिए एक पुराना संस्करण - डीपी की तुलना में कम उपयोग किया जाता है।
6GK1541-2BA00 CP 5412/A2 पीसी को PROFIBUS मास्टर या स्लेव नोड के रूप में कार्य करने की क्षमता प्रदान करता है - STEP 5 या STEP 7 प्रोग्रामिंग सॉफ़्टवेयर को PLC से ऑनलाइन कनेक्ट करने, डायग्नोस्टिक्स पढ़ने, I/O स्थिति की निगरानी करने और PROFIBUS नेटवर्क पर सीधे प्रोग्राम डाउनलोड करने में सक्षम बनाता है।
पीजी/पीसी से प्रोफिबस नेटवर्क कनेक्शन:STEP 7 इंजीनियरिंग सॉफ्टवेयर चलाने वाले एक सीमेंस पीजी को SIMATIC S7 PLC सिस्टम को प्रोग्राम करने या उसका निदान करने के लिए PROFIBUS DP नेटवर्क से कनेक्ट करने की आवश्यकता होती है। 6GK1541-2BA00 CP 5412/A2 PG के ISA स्लॉट से PROFIBUS इंटरफ़ेस प्रदान करता है।
लीगेसी PROFIBUS सिस्टम के लिए नैदानिक पहुंच:एक रखरखाव इंजीनियर को आईएसए स्लॉट के साथ पीजी या औद्योगिक पीसी का उपयोग करके पुराने PROFIBUS DP नेटवर्क का निदान करने की आवश्यकता होती है। 6GK1541-2BA00 कार्ड डायग्नोस्टिक सॉफ़्टवेयर के लिए भौतिक नेटवर्क कनेक्शन और प्रोटोकॉल हैंडलिंग प्रदान करता है।
Q1: PROFIBUS संचार के लिए 6GK1541-2BA00 का उपयोग करने के लिए किस सॉफ़्टवेयर की आवश्यकता है?
CP 5412/A2 के लिए Windows ड्राइवर और SIMATIC NET सॉफ़्टवेयर की आवश्यकता होती है - आमतौर पर SIMATIC NET PC सॉफ़्टवेयर पैकेज या STEP 7 इंजीनियरिंग सॉफ़्टवेयर इंस्टॉलेशन के भाग के रूप में आपूर्ति की जाती है। कार्ड का PROFIBUS पता और संचार पैरामीटर SIMATIC NET इंटरफ़ेस कॉन्फ़िगरेशन टूल के माध्यम से कॉन्फ़िगर किए गए हैं। विशिष्ट सॉफ़्टवेयर संस्करण होस्ट ऑपरेटिंग सिस्टम और CP 5412/A2 हार्डवेयर संशोधन के साथ संगत होना चाहिए।
Q2: 6GK1541-2BA00 किस ऑपरेटिंग सिस्टम को सपोर्ट करता है?
CP 5412/A2 को इसके उत्पादन अवधि के दौरान मौजूदा Microsoft Windows ऑपरेटिंग सिस्टम के लिए डिज़ाइन किया गया था - मुख्य रूप से Windows NT, Windows 98 और Windows 2000। बाद के ऑपरेटिंग सिस्टम के लिए समर्थन CP 5412 हार्डवेयर के लिए उपलब्ध SIMATIC NET सॉफ़्टवेयर संस्करण पर निर्भर करता है। A2 हार्डवेयर संशोधन 1990 के दशक के अंत और 2000 के दशक की शुरुआत में उपलब्ध सॉफ़्टवेयर वातावरण से मेल खाता है।
Q3: CP 5412/A2 और बाद के PROFIBUS CP कार्ड (जैसे CP 5611) के बीच क्या अंतर है?
सीपी 5412/ए2 (6जीके1541-2बीए00) पुराने आईएसए बस का उपयोग करता है - यह 1990 के दशक के पुराने पीजी उपकरणों और औद्योगिक पीसी में पाए जाने वाले आईएसए विस्तार स्लॉट में फिट बैठता है। सीपी 5611 और सीपी 5613 जैसे बाद के कार्ड पीसीआई बस का उपयोग करते हैं, जिसने आधुनिक पीसी आर्किटेक्चर में आईएसए की जगह ले ली। पीसीआई कार्ड उच्च बस बैंडविड्थ प्रदान करते हैं और वर्तमान पीढ़ी के पीसी हार्डवेयर के साथ संगत हैं। सीपी 5412/ए2 विशेष रूप से आईएसए-सुसज्जित उपकरणों के लिए है - इसे पीसीआई स्लॉट में स्थापित नहीं किया जा सकता है।
Q4: 6GK1541-2BA00 के साथ किस PROFIBUS केबल और कनेक्टर की आवश्यकता है?

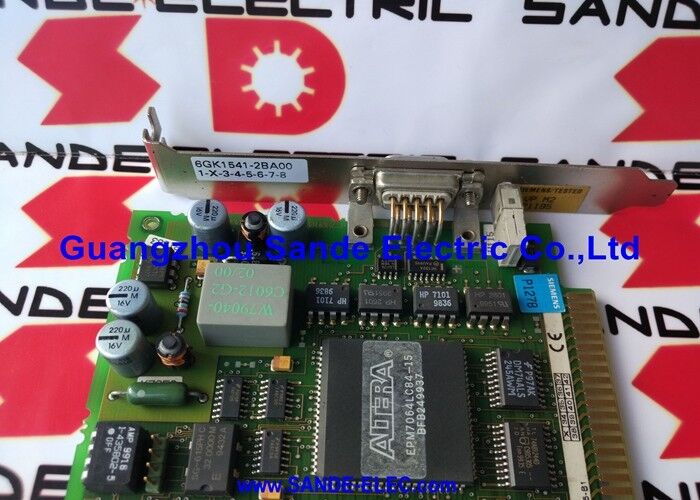

PROFIBUS DP/FMS 150 Ω की विशिष्ट प्रतिबाधा के साथ एक समर्पित परिरक्षित ट्विस्टेड-पेयर केबल का उपयोग करता है - PROFIBUS बस केबल प्रकार A या प्रकार B. CP 5412/A2 से कनेक्शन कार्ड के ब्रैकेट पर एक मानक 9-पिन सब-डी महिला कनेक्टर के माध्यम से होता है, जिसमें PROFIBUS केबल के A और B सिग्नल तार परिभाषित पिन स्थिति से जुड़े होते हैं। PROFIBUS सेगमेंट के भौतिक सिरों पर इंस्टॉलेशन के लिए, केबल पर पहले और आखिरी नोड पर 150 Ω टर्मिनेशन रेसिस्टर सक्षम होना चाहिए।
Q5: क्या 6GK1541-2BA00 एक PROFIBUS DP मास्टर या स्लेव है?
CP 5412/A2 एक PROFIBUS DP क्लास 1 मास्टर (DP स्लेव्स के साथ चक्रीय I/O एक्सचेंज का प्रबंधन करने वाला प्राथमिक नियंत्रक), एक DP क्लास 2 मास्टर (एक प्रोग्रामिंग और डायग्नोस्टिक मास्टर - ऑनलाइन एक्सेस के लिए STEP 7 या STEP 5 द्वारा उपयोग की जाने वाली भूमिका), या एक DP स्लेव (जहां PC एक PLC मास्टर से I/O अनुरोधों का जवाब देता है) के रूप में काम कर सकता है। ऑपरेटिंग भूमिका SIMATIC NET सॉफ़्टवेयर के माध्यम से कॉन्फ़िगर की गई है - हार्डवेयर कार्ड सभी तीन मोड का समर्थन करता है।
