FANUC अल्फा श्रृंखला सर्वो प्रणाली में, ड्राइव कैबिनेट में साझा DC बस पर तीन प्रकार के मॉड्यूल होते हैं:
पीएसएम संपूर्ण ड्राइव सिस्टम का विद्युत आधार है। जब तक पीएसएम सही ढंग से काम नहीं कर रहा हो तब तक कोई सर्वो मोटर नहीं घूमती, कोई स्पिंडल नहीं चलता और कोई डीसी बस मौजूद नहीं होती।

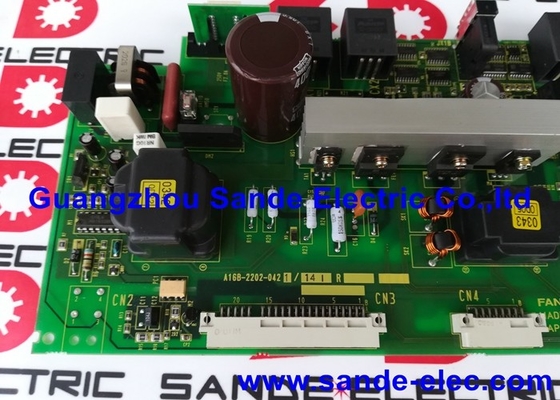

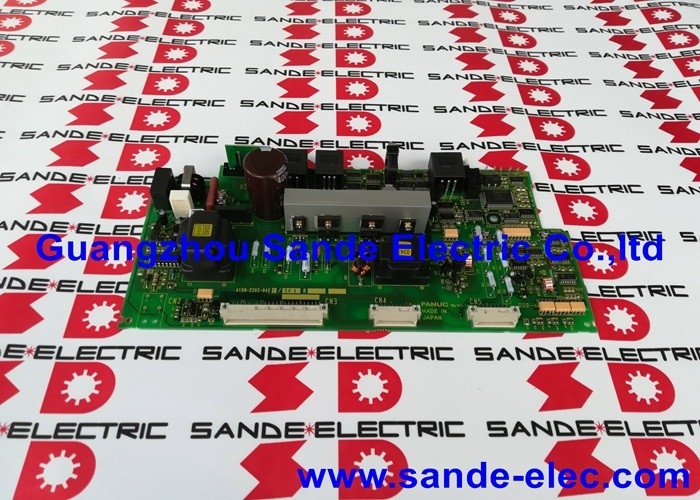

A16B-2202-0421 PSM के अंदर नियंत्रण पीसीबी है। यह सुधार और पावर फैक्टर सुधार सर्किट का प्रबंधन करता है, डीसी बस वोल्टेज की निगरानी करता है, कमांड या अलार्म पर पावर शटऑफ अनुक्रम निष्पादित करता है, और पुनर्जनन फ़ंक्शन को संभालता है - डीसी बस से मोटर ब्रेकिंग ऊर्जा को एसी मेन सप्लाई में वापस लौटाता है।
| पैरामीटर | कीमत |
|---|---|
| इनपुट | 200-230VAC, 3-चरण, 50/60Hz |
| डीसी बस आउटपुट | 283-325वीडीसी |
| संगत पीएसएम | पीएसएम-15 से पीएसएम-55 |
| शक्ति का प्रकार | पुनर्जन्म का |
| परिवार | FANUC अल्फा श्रृंखला |
पीएसएम अलार्म कोड उत्पन्न करता है जिसे सीएनसी कोई खराबी होने पर प्रदर्शित करता है। A16B-2202-0421 इन स्थितियों की निगरानी और रिपोर्ट करता है:
पीएसएम अलार्म निदान:FANUC अल्फा ड्राइव सिस्टम पावर-ऑन के बाद लगातार AL-04 (DC वोल्टेज ड्रॉप) अलार्म उत्पन्न करता है। एसी इनपुट आपूर्ति सही होने की पुष्टि की गई है, और मुख्य पावर स्टेज (वायरिंग बोर्ड और पावर डिवाइस) का परीक्षण बरकरार है। A16B-2202-0421 नियंत्रण बोर्ड को दोष स्रोत के रूप में पहचाना गया है। प्रतिस्थापन पीएसएम के डीसी बस वोल्टेज विनियमन को पुनर्स्थापित करता है।
ड्राइव सिस्टम रखरखाव ओवरहाल:अल्फा श्रृंखला ड्राइव कैबिनेट के एक निर्धारित ओवरहाल के दौरान, A16B-2202-0421 को उच्च-ड्यूटी-चक्र उत्पादन प्रणाली पर आयु-संबंधित पीएसएम नियंत्रण बोर्ड विफलताओं को रोकने के लिए एक सक्रिय पीसीबी नवीनीकरण के हिस्से के रूप में प्रतिस्थापित किया जाता है।
Q1: यदि PSM AL-07 अलार्म (DC बस ओवरवॉल्टेज) दिखाता है, तो क्या यह हमेशा नियंत्रण बोर्ड की खराबी का संकेत देता है?
AL-07 के कई कारण हो सकते हैं: एक नियंत्रण बोर्ड की खराबी, एक असफल पुनर्जनन सर्किट जो ऊर्जा को ग्रिड में लौटने से रोकता है, या अचानक उच्च-जड़ता मंदी की घटना जो पुनर्जनन क्षमता से अधिक हो जाती है। सत्यापित करें कि A16B-2202-0421 को बदलने से पहले सीएनसी मापदंडों में मंदी रैंप बहुत आक्रामक तरीके से सेट नहीं किए गए हैं। यदि अलार्म सामान्य मंदी दर पर होता है, तो नियंत्रण बोर्ड या पावर स्टेज संभावित गलती स्रोत है।
Q2: क्या A16B-2202-0421 का उपयोग BM-प्रत्यय PSM मॉडल (उदाहरण के लिए, A06B-6087-H115#BM) के साथ किया जा सकता है?
#BM प्रत्यय PSM मॉड्यूल के CE-चिह्नित संस्करण को इंगित करता है। इन CE-चिह्नित वेरिएंट के लिए संबंधित नियंत्रण पीसीबी A16B-2202-0424 है, A16B-2202-0421 नहीं। ये दो बोर्ड संस्करण अपने संबंधित मॉड्यूल वेरिएंट के लिए विशिष्ट हैं और विनिमेय नहीं हैं। प्रतिस्थापन नियंत्रण बोर्ड का ऑर्डर देने से पहले पुष्टि करें कि स्थापित पीएसएम मानक या बीएम संस्करण है या नहीं।
Q3: वायरिंग बोर्ड क्या है, और क्या इसे A16B-2202-0421 के साथ ही बदलने की आवश्यकता है?
पीएसएम में दो मुख्य पीसीबी होते हैं: नियंत्रण बोर्ड (ए16बी-2202-0421) और वायरिंग बोर्ड (पीएसएम पावर रेटिंग के लिए विशिष्ट ए20बी-1006-xxxx संस्करण)। वायरिंग बोर्ड उच्च-वर्तमान बिजली कनेक्शन को संभालता है; नियंत्रण बोर्ड विनियमन और सुरक्षा तर्क का प्रबंधन करता है। जब तक वायरिंग बोर्ड में दृश्यमान क्षति न हो - जलने के निशान, विफल घटक, क्षतिग्रस्त कनेक्टर - नियंत्रण बोर्ड विफलता में केवल A16B-2202-0421 नियंत्रण बोर्ड को बदलने की आवश्यकता होती है।
Q4: क्या बिना किसी SVM या SPM मॉड्यूल को कनेक्ट किए PSM को पावर देकर A16B-2202-0421 का परीक्षण करना सुरक्षित है?
पीएसएम लोड मॉड्यूल कनेक्ट किए बिना डीसी बस स्थापित कर सकता है। ड्राइव मॉड्यूल को दोबारा कनेक्ट करने से पहले पीएसएम फ़ंक्शन को सत्यापित करने के लिए यह एक वैध अलगाव परीक्षण है। हालाँकि, DC बस कैपेसिटर 283–325VDC तक चार्ज होंगे। सभी उच्च-वोल्टेज सुरक्षा सावधानियों का पालन करें: डीसी बस टर्मिनलों या संचालित इकाई के आंतरिक घटकों को कभी न छुएं। बिजली बंद करने के बाद, पीएसएम इंटीरियर तक पहुंचने से पहले कैपेसिटर डिस्चार्ज चक्र (आमतौर पर 5-10 मिनट) की प्रतीक्षा करें।
Q5: नियंत्रित शटडाउन अनुक्रम के दौरान A16B-2202-0421 सीएनसी के साथ कैसे इंटरैक्ट करता है?
नियंत्रित शटडाउन में एसी पावर काटने से पहले सीएनसी सर्वो सक्षम सिग्नल के माध्यम से पीएसएम को पावर शटऑफ कमांड भेजता है। A16B-2202-0421 पुनर्जनन को रोकने के लिए पावर स्टेज को आदेश देकर प्रतिक्रिया करता है, डीसी बस को नियंत्रित प्रतिबाधा पथ के माध्यम से सुरक्षित स्तर तक डिस्चार्ज करने की अनुमति देता है, और फिर स्विच ऑफ कर देता है। यह अनुक्रमण अचानक डीसी बस वोल्टेज पतन को रोकता है जो ड्राइव पैरामीटर को दूषित कर सकता है या अचानक अक्ष बिजली हानि से यांत्रिक समस्याएं पैदा कर सकता है।
