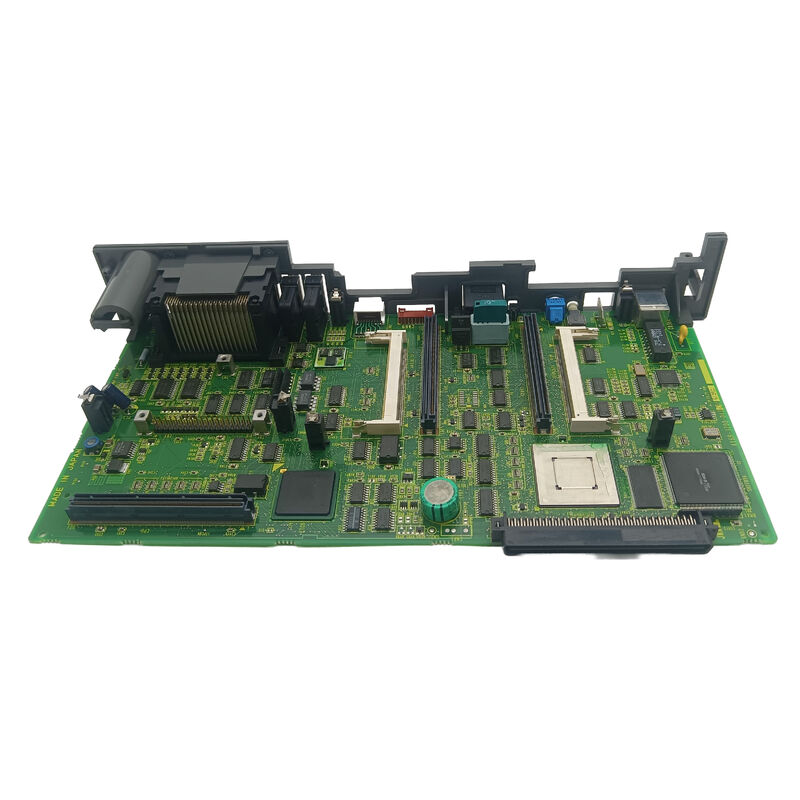

FANUC नियंत्रक बोर्ड A16B-3200-0495 A16B32000495 A16B-32OO-O495

A16B-3200-0495∙ FANUC 0i Mate-B मुख्य सीपीयू पीसीबी सीरीज 0i Mate मॉडल बी सीएनसी सिस्टम के लिए केंद्रीय मास्टर बोर्ड

मते ¥ FANUC का कॉम्पैक्ट, आर्थिक सीएनसी प्लेटफॉर्म

FANUC सीरीज 0i Mate 0i सीएनसी परिवार की कॉम्पैक्ट, अर्थव्यवस्था-केंद्रित शाखा है। जहां मानक 0i सामान्य प्रयोजन मशीन उपकरण को लक्षित करता है,0i Mate को सरल मशीन अनुप्रयोगों के लिए डिज़ाइन किया गया है, छोटे मशीनिंग केंद्र, और उत्पादन ड्रिलिंग मशीनें जहां विश्वसनीयता का त्याग किए बिना लागत प्रभावी सीएनसी की आवश्यकता होती है।

"मैट" पदनाम महत्वपूर्ण हैः इसका अर्थ है पूर्ण 0i प्लेटफॉर्म की तुलना में कम I/O संख्या और कम अक्ष क्षमता,यह सरल मशीन प्रकारों के लिए उपयुक्त है जहां पूर्ण 0i की क्षमता की आवश्यकता नहीं हैहालांकि, हार्डवेयर, व्यापक 0i परिवार के समान FANUC बिल्ड गुणवत्ता और वास्तुकला का उपयोग करता है।

A16B-3200-0495 इस 0i Mate प्लेटफ़ॉर्म की मॉडल B पीढ़ी के लिए मुख्य CPU बोर्ड है ∙ मास्टर पीसीबी जिस पर 0i Mate-B नियंत्रण इकाई के अन्य सभी बोर्ड और मॉड्यूल कनेक्ट होते हैं।

मुख्य उत्पाद जानकारी

मुख्य बोर्ड की भूमिका यहाँ सब कुछ जुड़ता है

A16B-3200-0495 बोर्ड है जिसके माध्यम से 0i Mate-B नियंत्रण इकाई के अन्य सभी घटक अपने संकेत और शक्ति पारित करते हैं। विकल्प मॉड्यूल, स्मृति मॉड्यूल, I / O इंटरफ़ेस बोर्ड,और सर्वो इंटरफ़ेस कार्ड सभी मुख्य बोर्ड के बस कनेक्टर और बैकप्लेन से कनेक्टजब मुख्य बोर्ड विफल हो जाता हैः

• सीएनसी डिस्प्ले खाली हो जाता है या आरंभ करने में विफल रहता है
• कोई धुरी आंदोलन संभव नहीं है ∙ सर्वो इंटरफेस आदेश प्राप्त नहीं कर सकता
• PMC अनुक्रम तर्क को निष्पादित नहीं किया जा सकता है
• ऑपरेटर पैनलों और बाहरी उपकरणों के साथ संचार खो गया है

यह सब एक बोर्ड से आता है।A16B-3200-0495 को सही ढंग से कॉन्फ़िगर किए गए प्रतिस्थापन के साथ बदलना ️ लागू SMD मेमोरी मॉड्यूल के साथ पुनः स्थापित ️ सभी सिस्टम कार्यों को एक साथ बहाल करता है.

अनुप्रयोग परिदृश्य

0i मेट-बी सीएनसी टर्न की विफलता:एक 0i मेट-बी नियंत्रण के साथ एक 2-अक्ष सीएनसी लेथ शुरू करने में विफल रहता है। प्रदर्शन बिजली चालू करने के बाद कोई प्रतिक्रिया नहीं दिखाता है। बिजली की आपूर्ति सही ढंग से काम कर रहा है की पुष्टि के बाद,A16B-3200-0495 विफल मुख्य बोर्ड के रूप में पहचाना जाता है. एक प्रतिस्थापन स्थापित करना और बैकअप से पैरामीटर को बहाल करने से टर्न को उत्पादन में वापस लाया जाता है।

सीएनसी नियंत्रण इकाई का नवीनीकरण:एक मशीन टूल्स डीलर जो एक पुरानी 0i Mate-B प्रणाली का नवीनीकरण कर रहा है, एक पूर्ण नियंत्रण इकाई ओवरहाल के हिस्से के रूप में A16B-3200-0495 मुख्य बोर्ड को बदल देता है,सुनिश्चित करें कि नवीनीकृत मशीन एक ताजा हार्डवेयर आधार लाइन के साथ शुरू होता है.

अक्सर पूछे जाने वाले प्रश्न

Q1: 0i Mate-B और मानक 0i-B CNC में क्या अंतर है?

0i Mate-B 0i-B प्लेटफ़ॉर्म का एक कम कॉन्फ़िगरेशन वाला संस्करण है, जिसे कम अक्षों (आमतौर पर 2-3) और कम I/O आवश्यकताओं के साथ सरल मशीन टूल्स के लिए डिज़ाइन किया गया है।मानक 0i-B अधिक अक्षों का समर्थन करता है, अधिक I/O, और अधिक विकल्प बोर्ड. दोनों समान हार्डवेयर वास्तुकला का उपयोग,लेकिन मुख्य बोर्ड अलग-अलग भाग संख्याएँ हैं ️ 0i Mate-B A16B-3200-0495 का उपयोग करता है जबकि 0i-B A16B-3200-0490/0491 श्रृंखला का उपयोग करता हैवे परस्पर विनिमय योग्य नहीं हैं।

Q2: मूल बोर्ड से A16B-3200-0495 प्रतिस्थापन में कौन से SMD मॉड्यूल स्थानांतरित किए जाने चाहिए?

FROM मॉड्यूल (सीएनसी सिस्टम सॉफ्टवेयर), SRAM मॉड्यूल (पैरामीटर और कार्यक्रम) और मूल मुख्य बोर्ड पर स्थापित किसी भी DRAM मॉड्यूल की पहचान की जानी चाहिए, सावधानीपूर्वक हटा दिया जाना चाहिए,और प्रतिस्थापन बोर्ड पर एक ही स्लॉट पदों में फिर से स्थापित. ये मॉड्यूल मशीन-विशिष्ट डेटा ले जाते हैं. उनके बिना, सीएनसी सिस्टम सॉफ्टवेयर या पैरामीटर लापता त्रुटियों के साथ स्टार्टअप पर अलार्म करेगा.

Q3: क्या A16B-3200-0495 को स्थापना के बाद प्रोग्रामिंग की आवश्यकता होती है?

बोर्ड को स्वयं फर्मवेयर प्रोग्रामिंग की आवश्यकता नहीं होती है, यह FROM मॉड्यूल में रखे गए सीएनसी सिस्टम सॉफ़्टवेयर का उपयोग करके संचालित होता है।यदि मूल बोर्ड के FROM या SRAM मॉड्यूल भी विफल हो गए हैं, सीएनसी सिस्टम सॉफ्टवेयर को फिर से स्थापित किया जाना चाहिए और सभी सीएनसी पैरामीटर फिर से दर्ज किए जाने चाहिए। यही कारण है कि किसी भी मुख्य बोर्ड की प्रतिस्थापन से पहले पैरामीटर का पूर्ण बैकअप महत्वपूर्ण है।

प्रश्न 4: क्या बोर्ड स्तर पर A16B-3200-0495 की मरम्मत की जा सकती है?

FANUC मुख्य CPU बोर्डों की बोर्ड स्तर की मरम्मत विशेषज्ञ सीएनसी इलेक्ट्रॉनिक्स मरम्मत केंद्रों द्वारा की जाती है। उत्पादन-महत्वपूर्ण मशीन के लिए, प्रत्यक्ष प्रतिस्थापन आमतौर पर मरम्मत से तेज होता है।गैर-जरूरी स्थितियों के लिए, योग्य मरम्मत एक लागत प्रभावी विकल्प है जब विफलता व्यापक क्षति के बजाय एक अलग घटक के कारण होती है।

Q5: A16B-3200-0495 प्रतिस्थापन के लिए किस दस्तावेज की आवश्यकता है?

आवश्यकः बोर्ड स्थान आरेख और एसएमडी मॉड्यूल स्लॉट असाइनमेंट के लिए FANUC सीरीज 0i Mate-B कनेक्शन मैनुअल (हार्डवेयर सेक्शन);सुरक्षा प्रक्रियाओं और पैरामीटर बैकअप/पुनर्स्थापना प्रक्रियाओं के लिए सीएनसी रखरखाव मैनुअल; और मशीन के पैरामीटर प्रिंटआउट या बैकअप फ़ाइल। पैरामीटर बैकअप के बिना, मुख्य बोर्ड को बदलने के बाद बहाली के लिए मशीन उपकरण निर्माता से संपर्क करना आवश्यक है।
